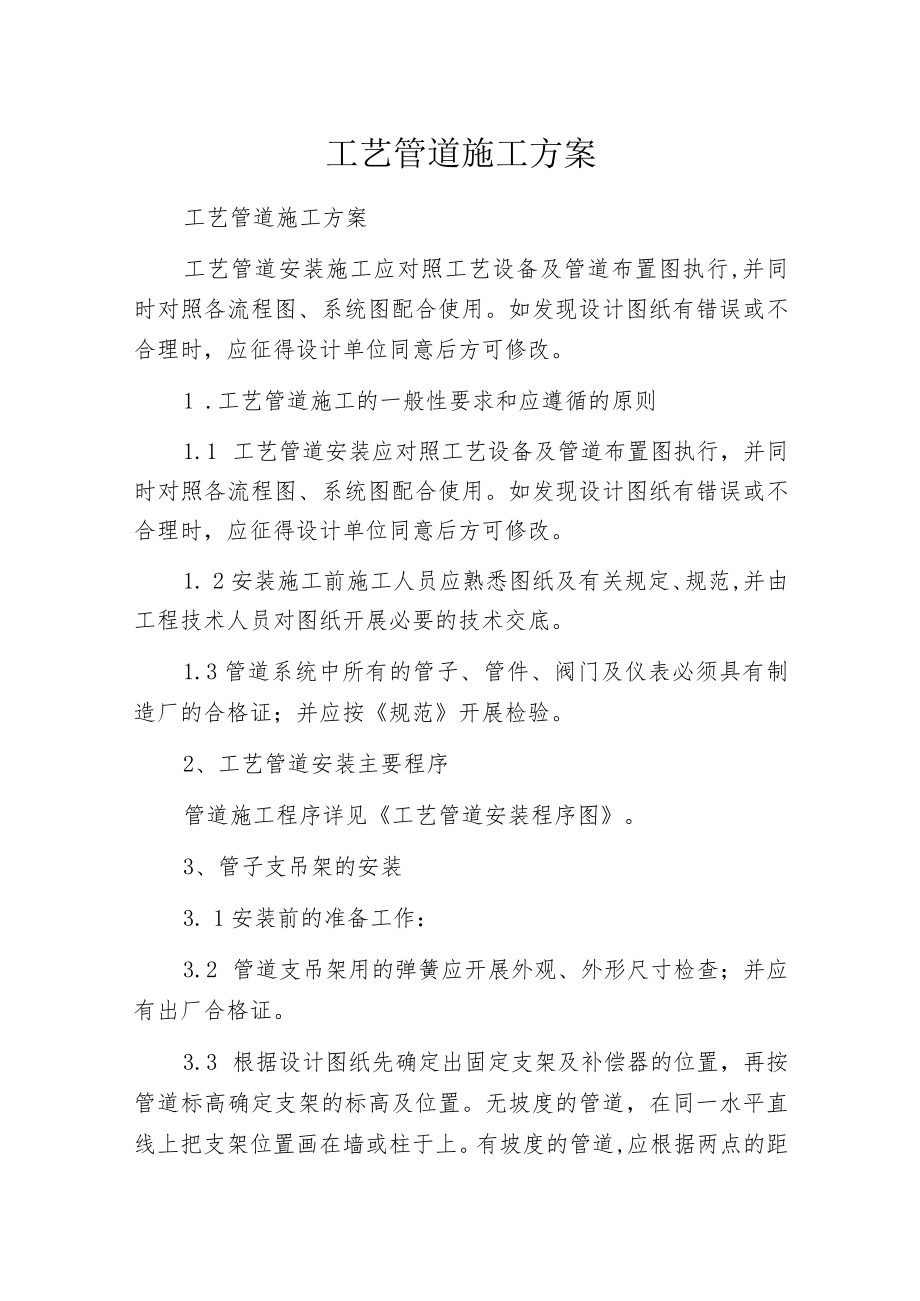

1、工艺管道施工方案工艺管道施工方案工艺管道安装施工应对照工艺设备及管道布置图执行,并同时对照各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改。1 .工艺管道施工的一般性要求和应遵循的原则1.1 工艺管道安装应对照工艺设备及管道布置图执行，并同时对照各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改。1. 2安装施工前施工人员应熟悉图纸及有关规定、规范,并由工程技术人员对图纸开展必要的技术交底。1.3管道系统中所有的管子、管件、阀门及仪表必须具有制造厂的合格证；并应按规范开展检验。2、工艺管道安装主要程序管道施工程序详见工艺

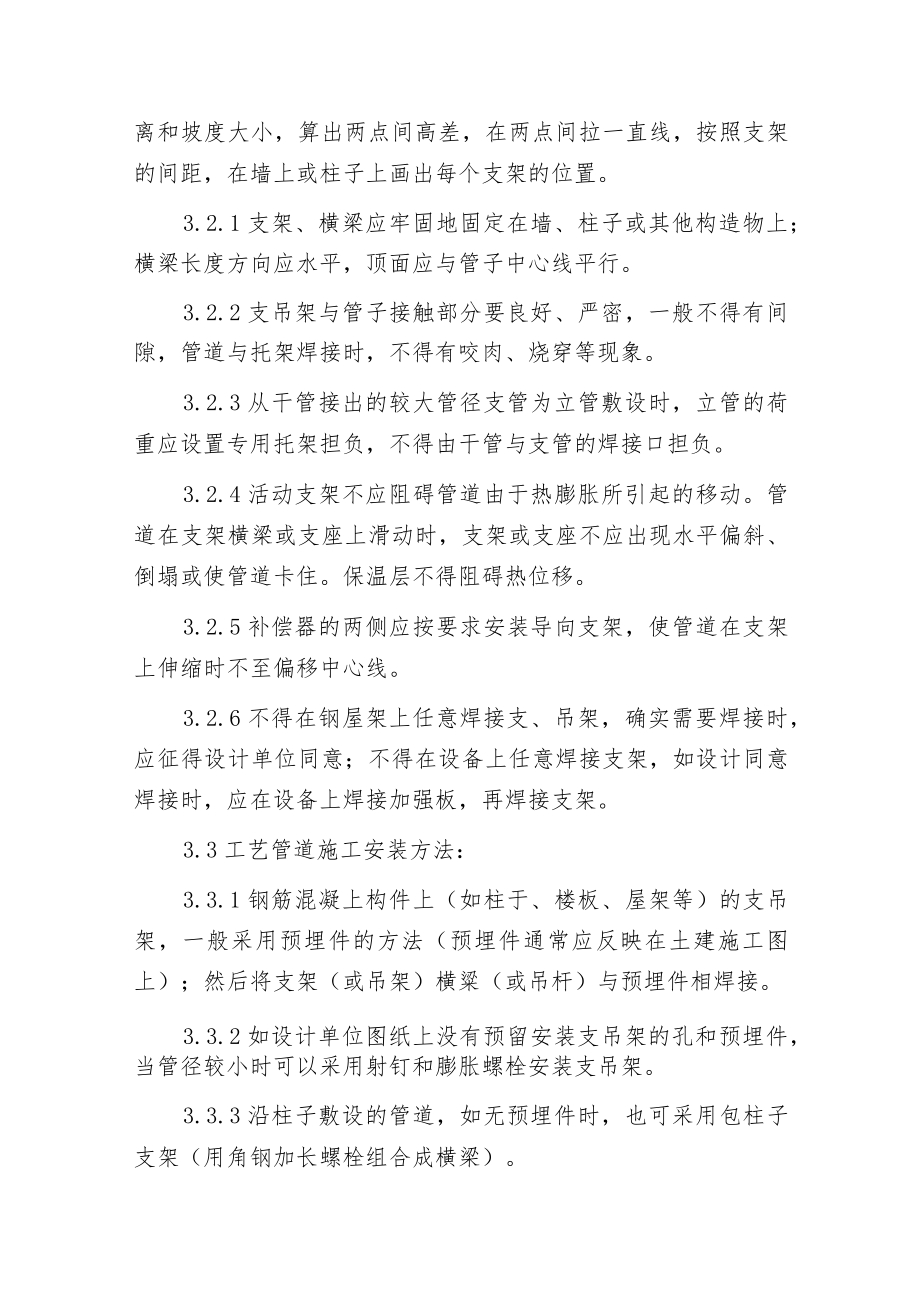

2、管道安装程序图。3、管子支吊架的安装3. 1安装前的准备工作：3.2 管道支吊架用的弹簧应开展外观、外形尺寸检查；并应有出厂合格证。3.3 根据设计图纸先确定出固定支架及补偿器的位置，再按管道标高确定支架的标高及位置。无坡度的管道，在同一水平直线上把支架位置画在墙或柱于上。有坡度的管道,应根据两点的距离和坡度大小，算出两点间高差，在两点间拉一直线，按照支架的间距，在墙上或柱子上画出每个支架的位置。3.2.1支架、横梁应牢固地固定在墙、柱子或其他构造物上；横梁长度方向应水平，顶面应与管子中心线平行。3.2.2支吊架与管子接触部分要良好、严密，一般不得有间隙，管道与托架焊接时，不得有咬肉、烧穿等现
3、象。3.2.3从干管接出的较大管径支管为立管敷设时，立管的荷重应设置专用托架担负，不得由干管与支管的焊接口担负。3.2.4活动支架不应阻碍管道由于热膨胀所引起的移动。管道在支架横梁或支座上滑动时，支架或支座不应出现水平偏斜、倒塌或使管道卡住。保温层不得阻碍热位移。3.2.5补偿器的两侧应按要求安装导向支架，使管道在支架上伸缩时不至偏移中心线。3.2.6不得在钢屋架上任意焊接支、吊架，确实需要焊接时，应征得设计单位同意；不得在设备上任意焊接支架，如设计同意焊接时，应在设备上焊接加强板，再焊接支架。3.3工艺管道施工安装方法：3.3.1钢筋混凝上构件上（如柱于、楼板、屋架等）的支吊架，一般采用预埋

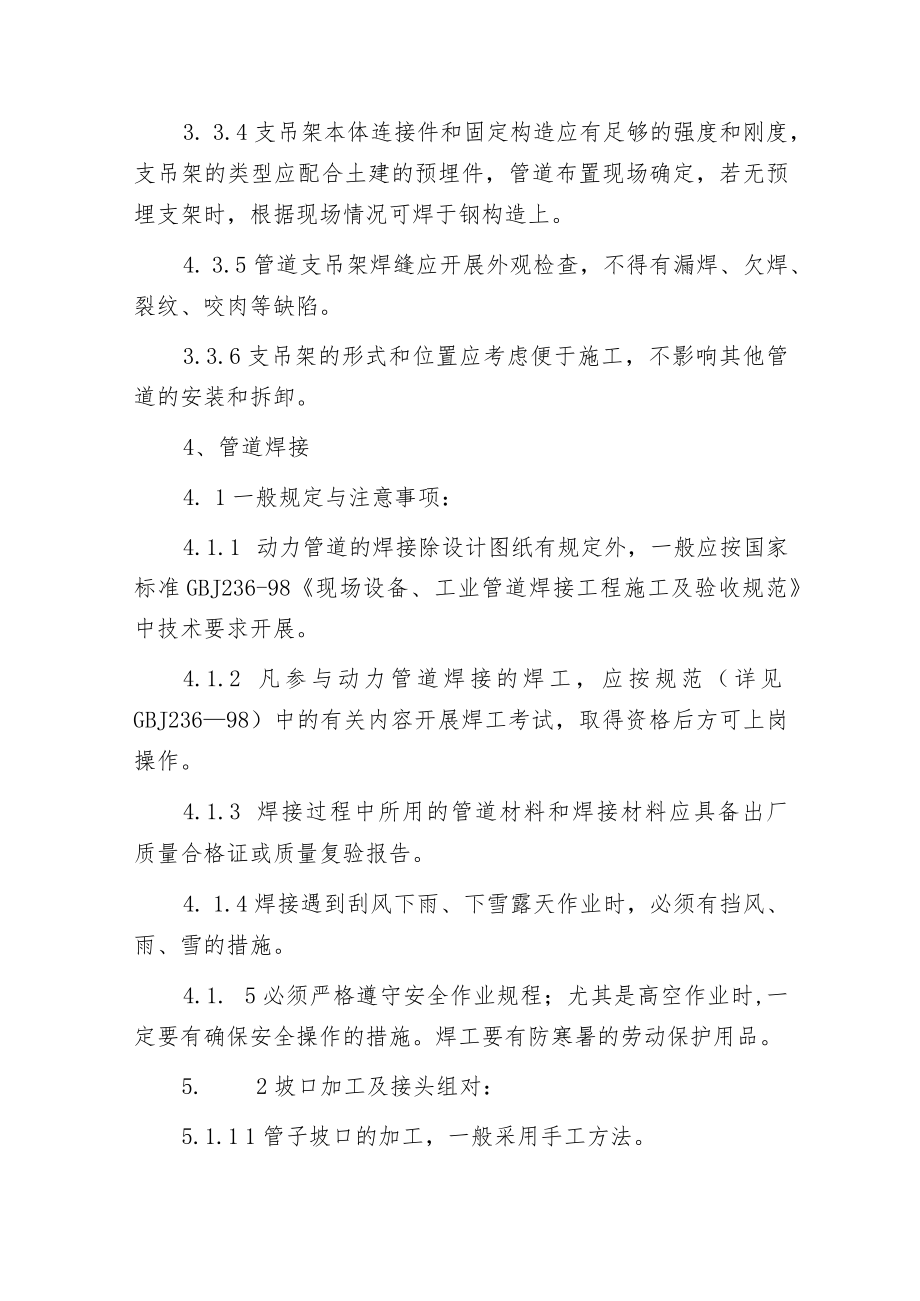

4、件的方法（预埋件通常应反映在土建施工图上）；然后将支架（或吊架）横粱（或吊杆）与预埋件相焊接。3.3.2如设计单位图纸上没有预留安装支吊架的孔和预埋件，当管径较小时可以采用射钉和膨胀螺栓安装支吊架。3.3.3沿柱子敷设的管道，如无预埋件时，也可采用包柱子支架（用角钢加长螺栓组合成横梁）。3. 3.4支吊架本体连接件和固定构造应有足够的强度和刚度，支吊架的类型应配合土建的预埋件，管道布置现场确定，若无预埋支架时，根据现场情况可焊于钢构造上。4. 3.5管道支吊架焊缝应开展外观检查，不得有漏焊、欠焊、裂纹、咬肉等缺陷。3.3.6支吊架的形式和位置应考虑便于施工，不影响其他管道的安装和拆卸。4、管道
5、焊接4. 1一般规定与注意事项：4.1.1 动力管道的焊接除设计图纸有规定外，一般应按国家标准GBJ236-98现场设备、工业管道焊接工程施工及验收规范中技术要求开展。4.1.2 凡参与动力管道焊接的焊工，应按规范（详见GBJ23698）中的有关内容开展焊工考试，取得资格后方可上岗操作。4.1.3 焊接过程中所用的管道材料和焊接材料应具备出厂质量合格证或质量复验报告。4. 1.4焊接遇到刮风下雨、下雪露天作业时，必须有挡风、雨、雪的措施。4.1. 5必须严格遵守安全作业规程；尤其是高空作业时,一定要有确保安全操作的措施。焊工要有防寒暑的劳动保护用品。5. 2坡口加工及接头组对：5.1.1 1管
6、子坡口的加工，一般采用手工方法。5.1.2 管子、管件的坡口型式和尺寸，一般应按设计图纸加工。若设计无规定时，根据管子材质、壁厚等可按规范中的规定开展选用。5.1.3 壁厚一样的管子、管件组对时，其内壁尽量做到平齐，内壁错边量IV级焊缝不应超过壁厚的20%；且不大于2mmo4. 2.4管于坡口加工完后，施焊前，应检查坡口表面上不得有裂纹、夹层、毛刺等缺陷；并对坡口的内外侧清理锈质、污物等；对要求无油的氧气管等还需用有机溶剂去除油垢。5、工艺管道安装4.1 工艺管道安装前应具备的条件：5.1.1设计图纸与其他有关技术文件已配套齐全，确认能用于施工。5. 1.2施工方案已经批准，必要的技术准备工作
7、（包括人员、施工机械、安装工具、供水、供电、供气等设施）已经就绪。5. 1.3与管道安装有关的其他工程经检查合格，能满足安装要求。5.1.4与管道相连接的设备已找平，找正，就位完毕。5.2一般规定：5.2.1管道的坡度、坡向应符合设计要求；坡度可用支座下的金属垫板调正；吊架用吊杆螺栓调正；垫板应与预埋件或钢构造开展焊接，不得加于管道与支座之间。5.2.2管道安装前必须去除内部的污垢和杂物。安装中断或安装完毕的敞口处，应临时封闭。5.2.3安装时妥善考虑安装次序，应先安装大口径管道,然后安装小口径管道；先安装上层管道再安装下层管道，并使安装好的管道不致防碍其他管道的安装。5.2.4埋地管道安装时，如遇地下水或积水，应采取排水措施。5.2.5埋地管道试压防腐后，应办理隐蔽工程验收，并填写隐蔽工程记录。5.2.6管道连接时，不得用强力对口；用加强管子，加偏垫或多层垫等方法来消除接口端面的空隙、偏差、借口或不同心等缺隙。
