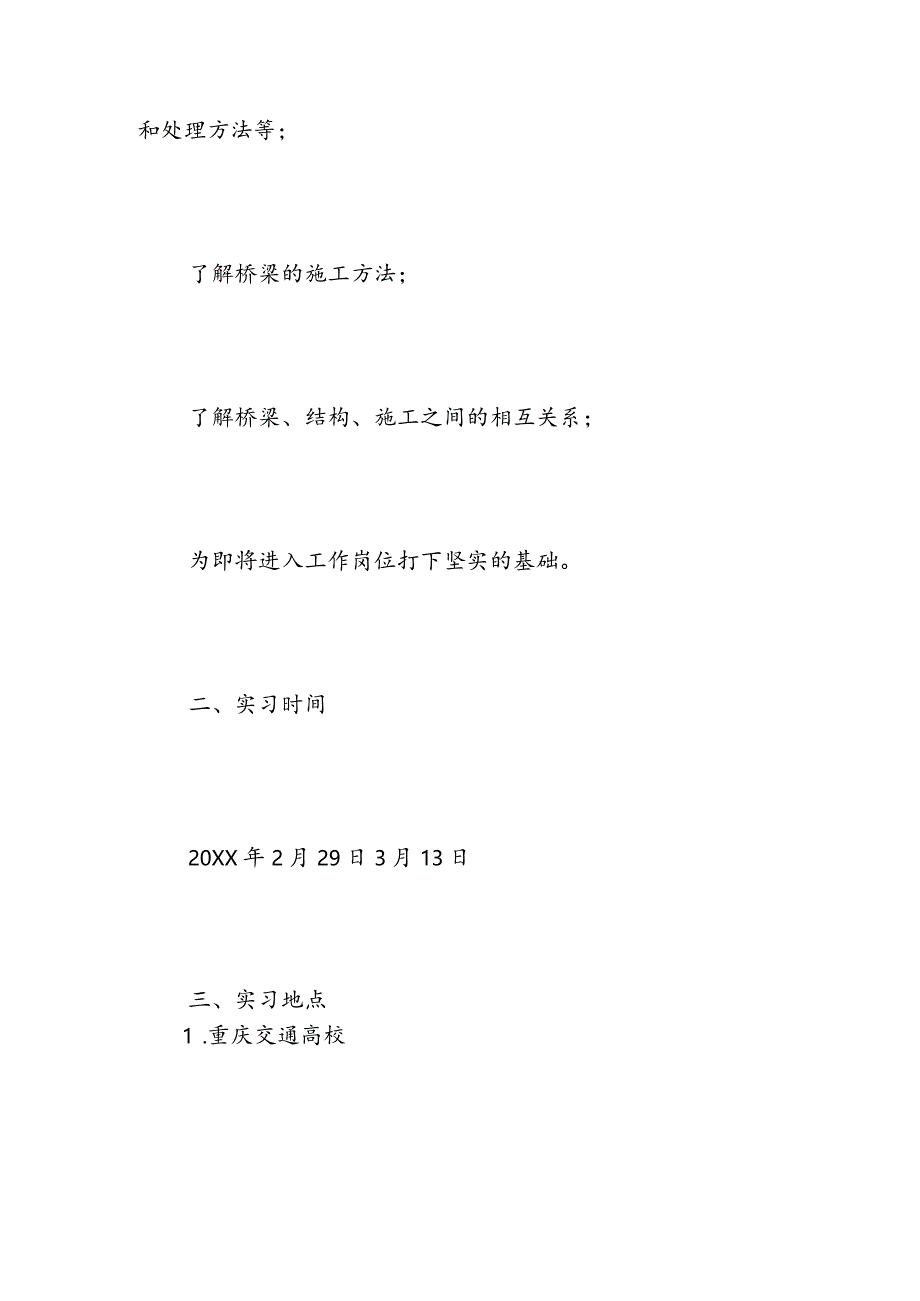

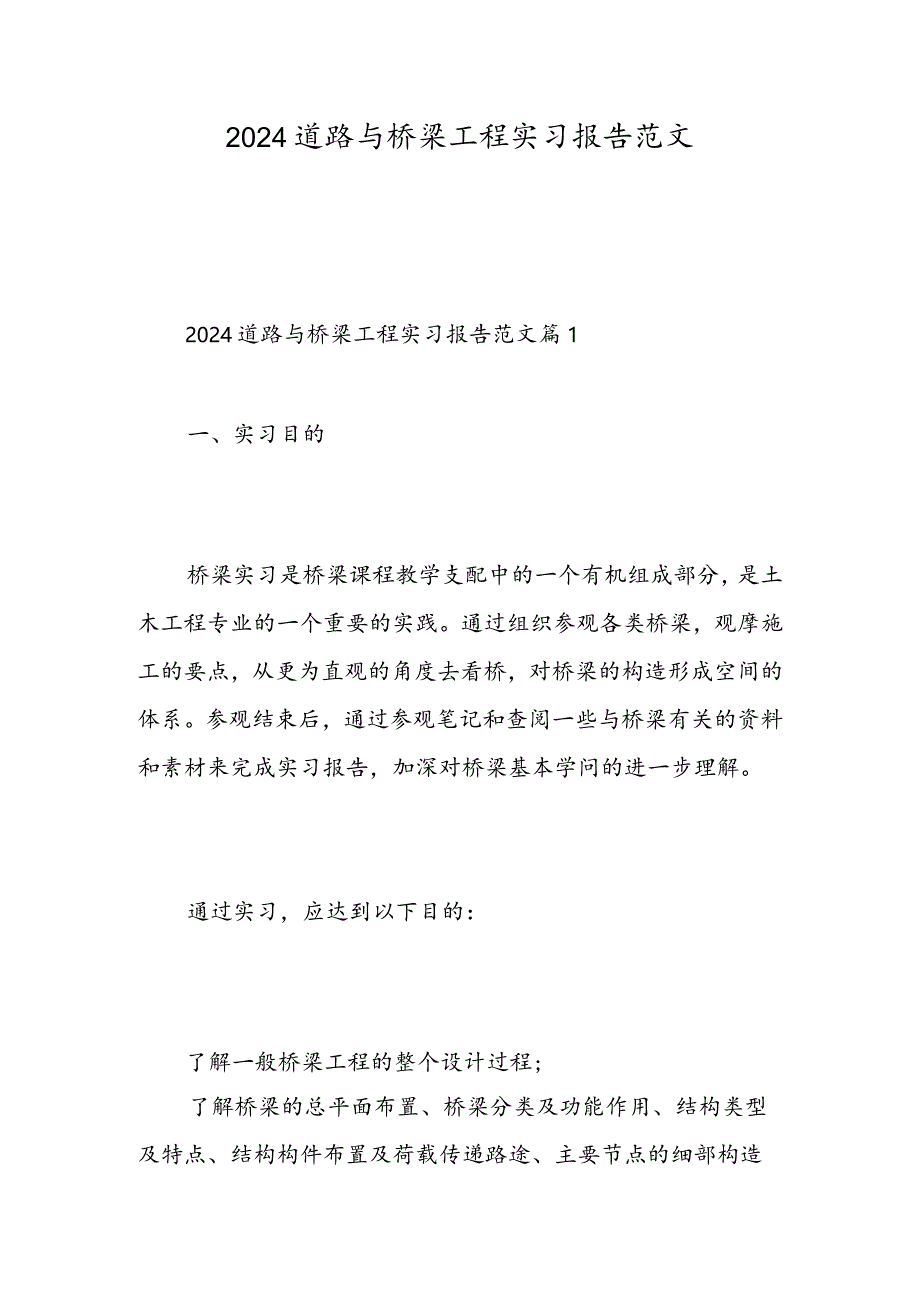

1、2024道路与桥梁工程实习报告范文2024道路与桥梁工程实习报告范文篇1一、实习目的桥梁实习是桥梁课程教学支配中的一个有机组成部分,是土木工程专业的一个重要的实践。通过组织参观各类桥梁,观摩施工的要点,从更为直观的角度去看桥,对桥梁的构造形成空间的体系。参观结束后,通过参观笔记和查阅一些与桥梁有关的资料和素材来完成实习报告,加深对桥梁基本学问的进一步理解。通过实习,应达到以下目的:了解一般桥梁工程的整个设计过程;了解桥梁的总平面布置、桥梁分类及功能作用、结构类型及特点、结构构件布置及荷载传递路途、主要节点的细部构造和处理方法等;了解桥梁的施工方法;了解桥梁、结构、施工之间的相互关系;为即将进入

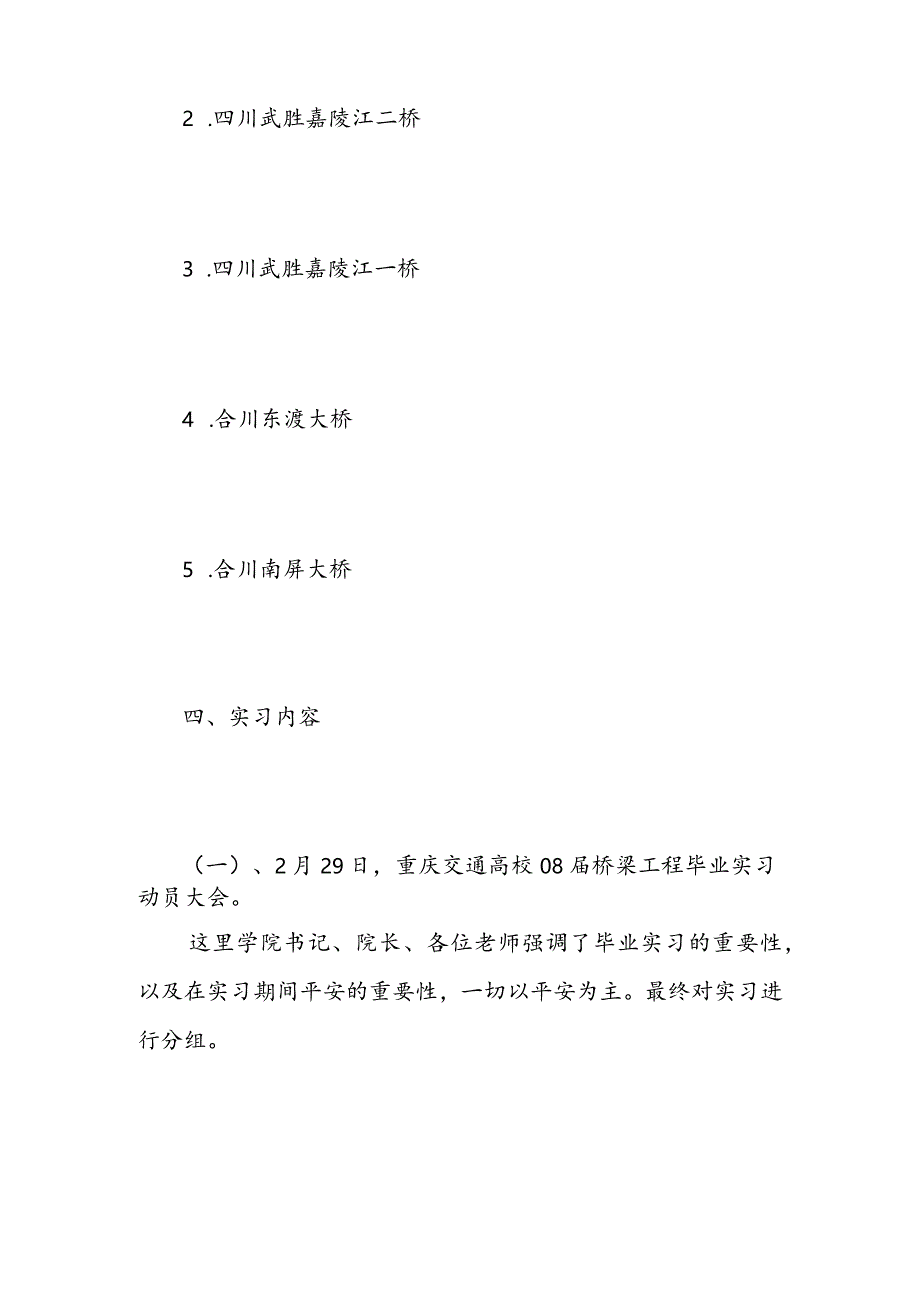

2、工作岗位打下坚实的基础。二、实习时间20XX年2月29日3月13日三、实习地点1 .重庆交通高校2 .四川武胜嘉陵江二桥3 .四川武胜嘉陵江一桥4 .合川东渡大桥5 .合川南屏大桥四、实习内容(一)、2月29日,重庆交通高校08届桥梁工程毕业实习动员大会。这里学院书记、院长、各位老师强调了毕业实习的重要性,以及在实习期间平安的重要性,一切以平安为主。最终对实习进行分组。(二)、3月1日,由顾安邦老教授做强化桥梁创新理念,提高桥梁建设水平报告在创新理念的培育和应用中,工程师的职责是选择一种最合理,最恰当的方案,多想为什么向不良习惯挑战,多想为什么不引进新理念,多想假如又如何使我们的创意必需谨慎和

3、稳妥。(三)、3月2日,由向中富教授讲桥梁毕业设计的重要桥梁工程设计是建设的关键环节之一,桥梁设计好比电影与摄制。其设计对桥梁建立以及成桥效果起确定性作用。桥梁工程学问学习中,设计是重点之一,它不仅对从事桥梁设计工作特别重要,对桥梁建设管理、施工、施工监控、工程制控、维护管理以及科学探讨者也是不行缺少的。(四)、武胜嘉陵江二桥施工现场参观实习武胜嘉陵江大桥,属省道304线重点限制性工程,大桥起于武胜县华封镇桃园村二组,横跨嘉陵江止于沿口镇白滩村四组,起止桩号为K0+4XXK1+155,桥梁总长为743米,全桥孔跨布置为:3*30m简支T梁+(90+170+170+90)m连续刚构+4*3Om简

4、支T梁,主桥设计为双主跨170m、边跨90m连续刚构,主墩墩身采纳双实心薄壁墩,墩高约30米,主桥分幅式设计,为便利城市扩建后两岸居民的通行,两幅靠上下游分别设置2米人行通道。1)、主桥深水基础施工技术深水基础施工总体布置主桥桥跨布置4#6#号主墩采纳双实心薄壁墩结构形式,壁厚1.5m。基础采纳钻孔灌注桩,每墩设XX根桩,纵桥向布置3排,横桥向布置4排,纵向桩间距为5.5m,横向桩间距为6m,桩径为2.5m。按端承桩设计(嵌入微风化基岩不小于7米)。承台顶高程为228.5m(6#墩为224m),承台高5m,纵桥向长15m,横桥向分幅设计,单幅宽IOm。承台封底殓厚度为1.0m(6#墩1.5m)

5、,封底采纳C25校,承台采纳C30殓,每个须要750m3,共需4500m3,共需各类型钢筋共计约280t。主墩水中基础布置水中基础施工平面布置水上通道总体布置桥位处河床断面宽度约450m,其中3#交界墩距华封岸河岸线约Iom,4#、5#主墩位于现河床断面中心,距华封岸河岸线约100m和27Om左右,6#主墩距沿口岸河岸线约15m,而沿口岸的施工便道打通及为困难,所以考虑从华封岸进场,但嘉陵江武胜段是四级航道,必需确保其正常的通航,所以依据此特点,水上施工通道按如下原则布置:1 .因两岸墩的施工都的从华封岸进场,所以水上施工通道需将江面全面搭通,以确保施工。2 .综合考虑地质水文状况以及大桥施工

6、的工期状况,水上施工通道采纳浮式栈桥。3 .嘉陵江武胜段是四级航道,所以必需考虑预留通航孔,本浮桥将把预留孔设置为一段活动式浮桥,先从华丰岸往沿口岸搭设36Onl的固定浮桥,然后留沿口岸90m作一活动式浮桥,进行间歇性的断航施工;4 .360m固定浮桥,自主线浮桥至各墩位则设置支线浮桥,依据河岸线状况该主线浮桥设置于上游约20米左右。主栈桥与各墩位之间设置支线浮桥;5 .该栈桥设置的主要目的是为4#、5#主墩及沿口岸6#主墩及引桥施工供应施工人员通行的平安通道,并承受过江电缆、混凝土输送管的自重等外荷载,不考虑在浮桥上进行材料运输。4#、5#主墩水中桩基施工4#、5#主墩位于嘉陵江江中心,水深

7、较深,约XXm,考虑施工工期、钢管打插难易程度等因素,拟采纳双导向船上拼装浮式导向平台下钢护筒,钢护筒支撑钻孔平台的施工方案。因河床底为砂砾石,拟采纳振动锤协助钢护筒下沉至岩层,并在河床底部下放矮沉箱、浇筑板筏,再对钢护筒进行整体连接并在其上搭设钻孔平台。栈桥采纳浮桥,仅承载输送管、过江电缆及施工人群荷载,主浮桥采纳纵向钢管作浮箱,支线浮桥采纳汽油桶串联成片作为浮箱,因下伏基岩强度较高,冲抓成孔、旋挖成孔等工艺在本工程难以实施,所以采纳冲击成孔工艺,运用优质泥浆固孔,泥浆处理器协作泥浆循环。施工工艺流程图导向平台拼装与钢护筒加工与钻孔平台的形成主墩桩基直径为2.5m,因采纳浮式平台方案,操作中

8、平台可能会出现微小的水平位移,故在桩基施工时需适当加大钢护筒的直径(拟采纳2.7m的钢护筒),本工程的钢护筒在桩基施工过程中具有承受护筒顶施工荷载的功能,所以其壁厚需作适当加厚(考虑运用20mm的钢板卷制),护筒联接必需密封牢靠,以确保冲孔过程中不漏浆。钢护筒安装到位后,采纳232B槽钢作横纵平联连接全部钢护筒,再用16作斜撑,然后在钢护筒的牛腿上布设钻孔平台。钻孔方案及实施采纳正循环冲击钻进工艺和气举反循环回旋钻进工艺,泥浆护壁,振动筛除渣。冲击锤为十字冲锤,直径2.5m,自重8-10t,卷扬机为8-10t中速卷扬机,采纳正循环或反循环工艺出渣,利用桩位旁边的已埋设好的护筒作循环泥浆池混凝土

9、浇筑钢筋笼检验合格后,刚好下放导管、漏斗并安装储料斗,安装过程中,现场技术人员对导管每节段的长度作好记录,以备拆除导管时供应参数,并应将长导管接在下端,较短导管接在上端。在导管与导管之间、导管与漏斗之间的联结部位加垫橡胶圈,连接螺纹应旋紧,确保导管的密封性能。导管用汽车或履带式起重机起吊下放,为加快安装进度,可预先依据孔深在现场将导管拼装成长节段,作好标记,下放时干脆依次连接下放,整个导管分为610段下放完成,导管底部距离孔底40cm。导管在孔口位置卡在安装在护筒上的导管架上。导管安装完成后,对孔底沉渣进行检测,如不符合要求,要进行其次次清孔,若沉淀不大时,采纳将空压机高压风管沿导管内放入孔底

10、,利用高压风将孔底沉淀物悬浮的方法,使沉淀厚度符合要求。然后拔出高压风管,用封口板将漏斗底口封住。2)、上部结构施工技术上部结构总体概述主桥上部构造为分幅式预应力校连续刚构,每个T构纵桥向划分为23个对称梁段,箱梁设计为纵向、横向、竖向三向预应力结构,每幅桥采纳单箱单室截面。每幅箱梁顶板宽度为11.35m,底板宽度为6.35m,两侧翼缘悬臂长2.5m,梁高由10.6m渐变为3.7m,腹板厚度由0.7m渐变为0.5m,底板厚度由1.2Onl渐变为0.35mo方案总体介绍1、0#梁段实行搭设牛腿托架方案现浇施工;2、悬浇段(122#梁段)采纳挂篮对称悬臂浇筑施工,全桥共用6对(XX个)挂篮;3、边

11、跨现浇段(25#梁段)采纳牛腿托架法施工;4、将挂篮改制为吊架进行边、中跨合龙段施工。0#号块施工0#块采纳预埋牛腿搭设施工托架,0#块件托架牛腿采纳145b工字钢,其上搭设安排梁和底模。其中两墩柱间为简化工作量,先设两排2125作横向安排梁,然后再在其上铺设纵向底板安排梁,悬臂端也设三排横向安排梁,而翼缘板安排梁则全部搭设在横向安排梁上,上下游分别设置三排纵向布置。外模采纳墩身大块钢模,第一次外侧模拼装三层(6.75米),悬臂段底模拼装2.25米。底模采纳210支撑在安排梁上,依据设计(监控指令)供应的立模标高,调整底板线形。0#块托架正面和侧面布置图主梁挂蓝悬臂浇筑施工122#梁段采纳挂篮

12、对称悬浇施工,浇筑长度分为3m和4.2m两种规格,其最大悬浇重量分别为1892.92KN(1#块)和1596.66KN(13#块)。采纳挂篮施工,单幅一个主墩上采纳一对挂篮对称浇注,全桥共需六对挂篮。挂篮自重约85t。挂篮拟采纳四川路桥其它项目刚下线的菱形或斜拉三角挂篮,每套挂篮都经受过同类更大型桥梁的考验。(五)、武胜嘉陵江一桥参观武胜嘉陵江一桥是一座位于四川省武胜县嘉陵江面上的马路大桥,于1994年8月建成通车。大桥长609m,宽13m连接了县城沿口镇与华封镇,是继列面嘉陵江大桥后的武胜其次座嘉陵江大桥,使沿口的武胜县交通枢纽她位得到加强。这是一座经拱桥,共有五孔,中间两孔较边跨大,采纳的

13、是由双肋组成的箱肋拱桥。在跨度改变交接墩处,我们可以看到它的横墙做得比较厚大,有利于增加结构的刚度和稳定性。与现在桥梁不同的是,这座桥的桥面板是采纳横向节段式的桥面板拼装形成的,这种形式不利于受力,刚度较弱,现阶段采纳的是纵梁形式。(六)、合川东渡大桥合川东渡大桥又名合阳嘉陵江大桥,位于合川钓鱼城办事处楼紫坎,于2024年底开工修建,20xx年3月建成通车。全桥长830m,宽22.5m为(58+130+200+130+58)m中承式钢管校混合结构拱桥。该工程在全国以其多跨总长度第一,单跨跨径长度第一,吊杆施工难度第一,被国家计委交通部列为中国大工程名录。(七)、合川南屏大桥合川南屏大桥西起合川

14、区南办处下南路,东至钓鱼城大关山,全桥长约1161m,主桥桥跨布置为384m,桥宽27.5m。引桥桥跨为358m桥宽24.5m。道路等级为城市主干道,双向四车道,最高设计时速为50kmh0主桥采纳双塔双面矮塔斜拉桥,弓I桥为四跨连续刚构桥。桥梁结构形式为(30+4*82)m连续箱梁+(102+190+92)m连续刚构。矮塔斜拉桥长762mo五、实习心得通过四次不同地点的实习,我直观的学习了包括简支箱梁施工、悬臂施工以及深水基础施工在内的各项施工工艺。在施工技术上,实际操作以理论学问为基础,但又比理论学问更具有敏捷性和可操作性,这须要学好专业学问的同时在工作中主动思索,敏捷应用,培育自己的思维创

15、新与独立解决问题的实力。同时,利用这次实习机会接触社会,得到很好的熬炼,明确了在剩余不多的高校生活中应当发展的方向,主动面对每一次挑战。所以更加努力的做好毕业设计。我们也知道了理论与实践的结合是很重要的,特殊是对与建筑这种实践性能特别强的一门学科更要强调实际操作技能的培育。而且这门学科在很大程度上与书本有确定程度的差异,在这次实习中能使我们所驾驭的理论学问得以验证,把理论与实践找到一个最好的切入点。在实习中可以得到一些只有实践中才能得到的技术,为我们以后参与工作打好基础。2024道路与桥梁工程实习报告范文篇2实习方向:道路与桥梁工程实习地点:XXXX实习学生XXXX贯彻理论联系实际的原则,使学

16、生到施工现场或管理部门去学习生产技术和管理学问。施工实习不仅对学生能否在实践中演习学问技能的一种训练,也是对学生的敬业精神、劳动纪律和职业道德的综合检验。土木工程的学习,不仅要留意学问的积累,更应当留意实力的培育,为此,学校为了让大家对本专业有更好的相识,在我们大二的期末,组织了一次外出实习,好让大家可以将平常在课堂上学到的东西联系到实际当中。进入路桥专业已经一学期了,可对这个专业并不特别了解,现在最终有机会可以对这个专业有个较全面的相识,我们感到特别的快乐。相识实习是土木工程教学支配中第一个实践性教学环节,其对本土学生建立正确的专业思想,树立正确的专业学问学习看法有极其重要的影响作用。实习分两部分:参观
