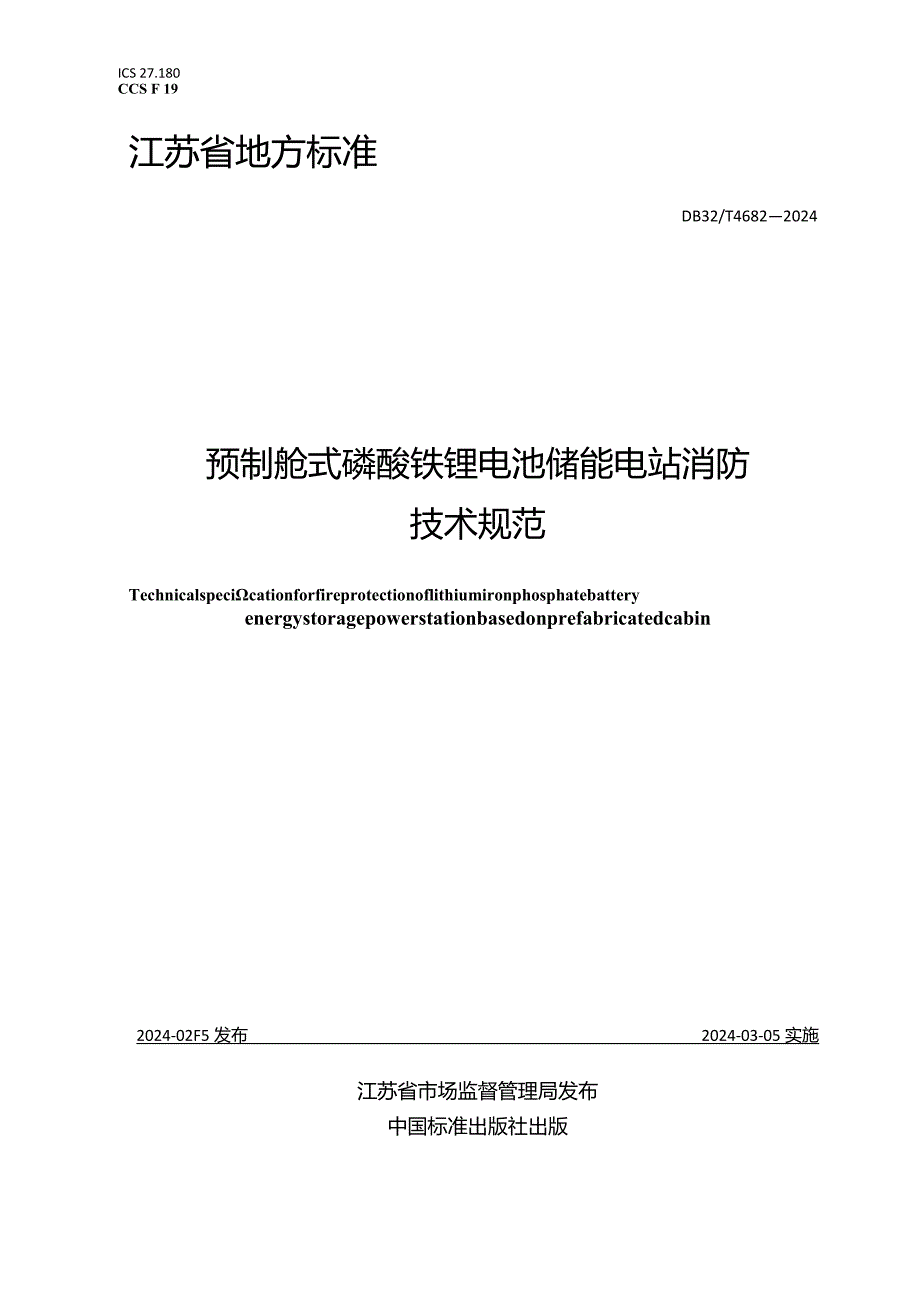

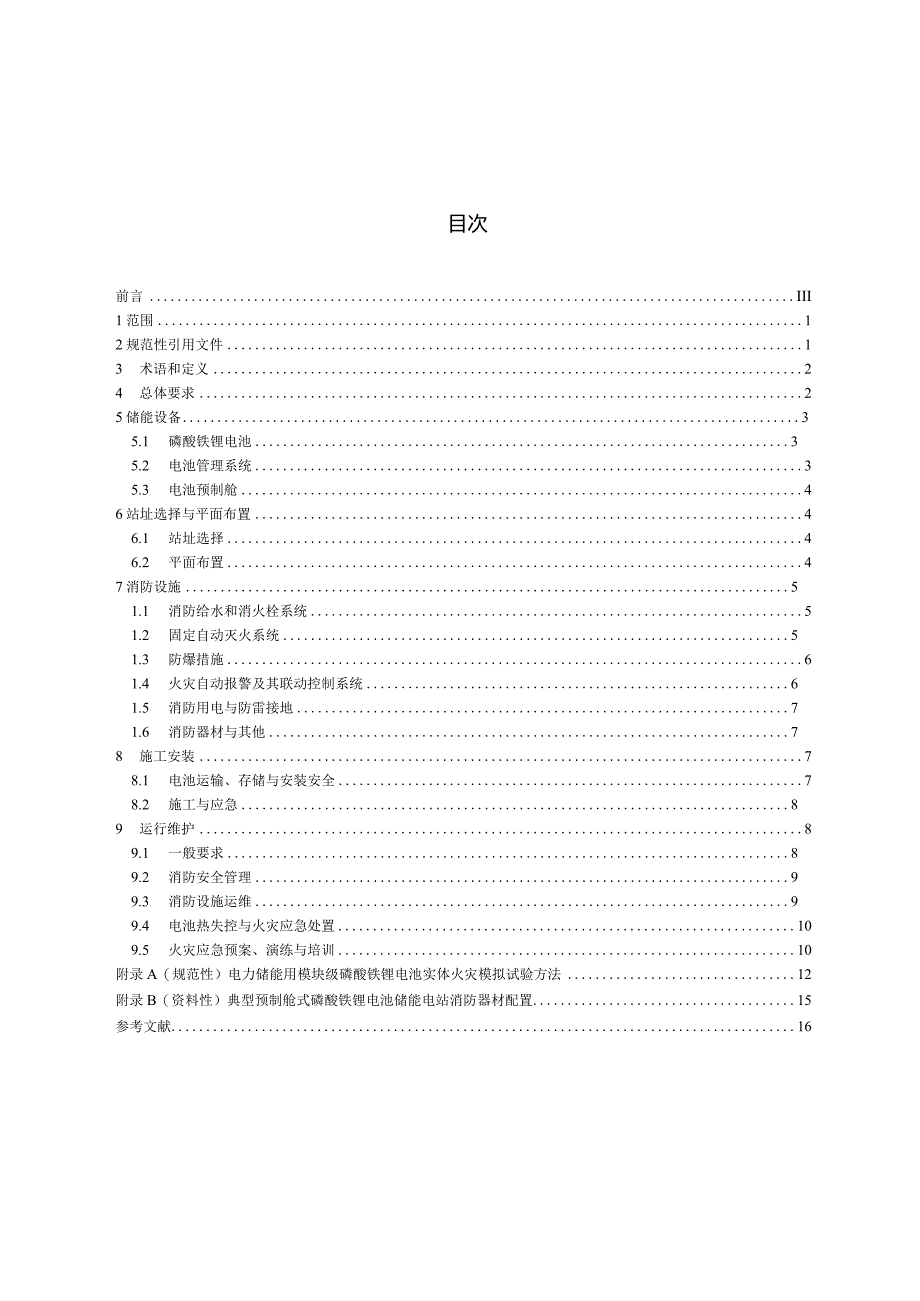

1、ICS 27.180CCS F 19江苏省地方标准DB32/T46822024预制舱式磷酸铁锂电池储能电站消防技术规范Technicalspecicationforfireprotectionoflithiumironphosphatebatteryenergystoragepowerstationbasedonprefabricatedcabin2024-02F5发布2024-03-05实施江苏省市场监督管理局发布中国标准出版社出版目次前言III1范围12规范性引用文件13 术语和定义24 总体要求25储能设备35.1 磷酸铁锂电池35.2 电池管理系统35.3 电池预制舱46站址选择与平面
2、布置46.1 站址选择46.2 平面布置47消防设施51.1 消防给水和消火栓系统51.2 固定自动灭火系统51.3 防爆措施61.4 火灾自动报警及其联动控制系统61.5 消防用电与防雷接地71.6 消防器材与其他78 施工安装78.1 电池运输、存储与安装安全78.2 施工与应急89 运行维护89.1 一般要求89.2 消防安全管理99.3 消防设施运维99.4 电池热失控与火灾应急处置109.5 火灾应急预案、演练与培训10附录A（规范性）电力储能用模块级磷酸铁锂电池实体火灾模拟试验方法12附录B（资料性）典型预制舱式磷酸铁锂电池储能电站消防器材配置15参考文献16本文件按照GB/T1.

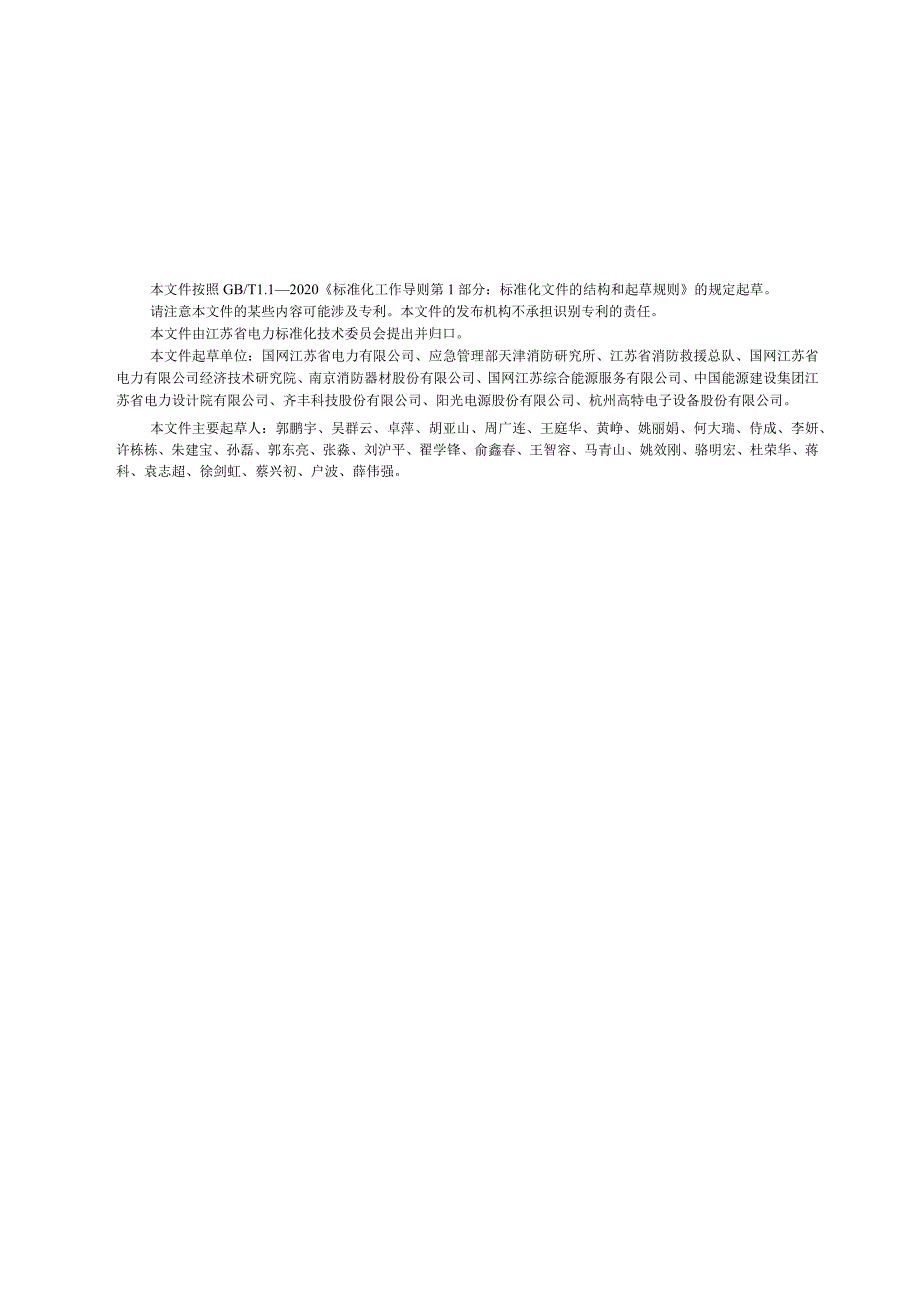

3、12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省电力标准化技术委员会提出并归口。本文件起草单位：国网江苏省电力有限公司、应急管理部天津消防研究所、江苏省消防救援总队、国网江苏省电力有限公司经济技术研究院、南京消防器材股份有限公司、国网江苏综合能源服务有限公司、中国能源建设集团江苏省电力设计院有限公司、齐丰科技股份有限公司、阳光电源股份有限公司、杭州高特电子设备股份有限公司。本文件主要起草人：郭鹏宇、吴群云、卓萍、胡亚山、周广连、王庭华、黄峥、姚丽娟、何大瑞、侍成、李妍、许栋栋、朱建宝
4、、孙磊、郭东亮、张淼、刘沪平、翟学锋、俞鑫春、王智容、马青山、姚效刚、骆明宏、杜荣华、蒋科、袁志超、徐剑虹、蔡兴初、户波、薛伟强。预制舱式磷酸铁锂电池储能电站消防技术规范1范围本文件规定了预制舱式磷酸铁锂电池储能电站（以下简称“储能电站”）储能设备、站址选择与平面布置、消防设施、施工安装和运行维护的消防技术要求。本文件适用于发电侧和电网侧新建、扩建、改建的额定功率为50OkW且额定能量为500kWh及以上储能电站的建设和运维，其他规模和用户侧的储能电站参照执行。本文件不适用于移动式储能系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
5、仅该日期对应的版本适用于本文件：不注Fl期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T42082017外壳防护等级（IP代码）GB86242018建筑材料及制品燃烧性能分级GB15322.1可燃气体探测器第1部分：工业及商业用途点型可燃气体探测器GB23864防火封堵材料GB25201建筑消防设施的维护管理GB26860电力安全工作规程发电厂和变电站电气部分GB30051推闩式逃生门锁通用技术要求GB/T34131电力储能用电池管理系统GB/T36276电力储能用锂离子电池GB/T36549GB/T40090GB/T42288GB/T42312GB/T42313GB/T42
6、315电化学储能电站运行指标及评价储能电站运行维护规程电化学储能电站安全规程电化学储能电站生产安全应急预案编制导则电力储能系统术语电化学储能电站检修规程GB50016建筑设计防火规范GB50052供配电系统设计规范GB50057建筑物防雷设计规范GB/T50065交流电气装置的接地设计规范GBGBGBGBGB5011650140502295089850974火灾自动报警系统设计规范建筑灭火器配置设计规范火力发电厂与变电站设计防火标准细水雾灭火系统技术规范消防给水及消火栓系统技术规范GB51048电化学储能电站设计规范GB51309消防应急照明和疏散指示系统技术标准GB55036消防设施通用规范
7、GB55037建筑防火通用规范DL/T2528电力储能基本术语DL5027电力设备典型消防规程DL/T5707电力工程电缆防火封堵施工工艺导则XF1149细水雾灭火装置3术语和定义GB51048、GBT36276.GB/T42313、DL/T2528界定的以及下列术语和定义适用于本文件。3.1电池预制舱prefabricatedcabinforbattery用于安装储能电池系统，便于在工厂进行组装、运输和现场进行快速安装的舱（柜）体。注：由箱体、支架、温度控制和通风等辅助设施组成。3.2预制舱式磷酸铁锂电池储能电站lithiumironphosphatebatteryenergystorage
8、powerstationbasedonprefabricatedcabin以电池预制舱、磷酸铁锂电池、电池管理系统及其相连的储能变流器作为基本储能单元的电化学储能系统。3.3梯次利用动力电池echelonutilizationpowerbattery车用动力磷酸铁锂电池退役后，整体或经拆解、分类、检测、重组与装配工艺，以电池模块的形式再次应用到储能等领域的电池。3.4防火单元fireprotectionunit通过防火间距、防火隔墙、水幕及其他防火分隔措施进行分隔，能在一定时间内延缓火灾向相邻区域蔓延的局部空间。4总体要求4.1 储能电站防火设计应遵循“预防为主、防消结合”的方针，针对储能电站
9、火灾特点，从全局出发，统筹兼顾，做到合规有效、技术先进、经济合理。4.2 储能电站消防设施应满足事故处置需求，应根据电站规模等因素，合理评估设置灭火冷却系统、事故通风排烟和自动报警系统、可燃气体探测报警系统等，保证持续控火、降温、排烟，防止电池复燃和易燃易爆气体聚集发生爆炸事故。4.3 储能电站按照功率、容量的不同可分为大型、中型和小型，划分标准应符合GB51048的规定。4.4 除电气安全风险外，储能电站宜考虑以下安全风险：a）电解液可燃、有毒，具有挥发性：b）电池热失控会产生H2、COxCH2、HF等可燃、有害气体；c）电池热失控产生的可燃、有害气体积聚，存在中毒、火灾甚至爆炸风险；d）电
10、池明火扑灭后有复燃风险。4. 5储能电站同一时间内的火灾起数宜按1起确定。4.6储能电站建设和运维除应符合本文件的规定外，还应符合国家和行业现行有关标准的规定。5储能设备5.1 硝酸铁锂电池5.1.1 磷酸铁锂电池单体、模块、簇的安全性能应符合GB/T36276的规定，并应通过具有法定资质的检测机构检验合格，取得型式检验报告。5. 1.2中大型储能电站应选用技术成熟、安全性能高的电池，审慎选用梯次利用动力电池。当选用梯次利用动力电池时，应遵循全生命周期理念，进行一致性筛选并结合溯源数据进行安全评估，满足GB/T36276中关于安全性能的要求；运行中，应实时监测电池性能参数，及时进行一致性管控。
11、5.1.3 电池模块结构设计要求如下：a）电池成组前，应对电池单体进行筛选，确认电压、内阻、自放电、容量等重要参数一致；b）模块中电池单体的连接应减少并联，电池安全阀宜朝上布置；c）模块端子极性标识应正确、清晰，正负极标志应为“正、负”字样、“+、一”符号或不同颜色（例如红色和黑色）表示，具备结构性防反接和防触电功能；d）电池模块外壳应设置排气装置。5.1.4 储能单元直流回路、电池簇回路应配置直流开断设备。5.1.5 电池单体、电池模块使用塑料作为壳体材料、分隔材料时，燃烧性能等级不应低于GB86242018规定的Bl级要求。采集、控制线束和动力电缆等部件应采用阻燃材料，电气接口应采用防呆设
12、计，裸露带电部位应采取绝缘遮挡措施。5.1.6调频用储能电站电池最大充放电倍率不宜低于1C;热管理系统应便于快速控温，温度一致性偏差不宜超过5.1.7储能电池热管理系统应具备防凝露措施。5.1.8储能单元内部的连接电缆（母线）长期允许载流量的计算应符合GB51048的相关规定。5.1 .9电池支架机械强度应满足承重要求。5.2 电池管理系统5. 2.1电池管理系统除应符合GB/T34131的规定，还应符合下列要求：a）具备电池过压、欠压、压差、过流、短路等电量保护功能，具备温度（过温、低温、温差或温升速率）、气体等非电量保护功能，发出分级告警信号或跳闸指令；b）具有与气体监测、火灾自动报警系统
13、的联动接口，接收气体预警及火灾报警信号，发出相应联动控制指令；c）电池簇并联时，具有环流越限报警等保护措施：d）当灭火系统以电池簇为防护区时，具备将电池簇故障识别信号传输到火灾自动报警系统的功能。5.2.2电池管理系统应具备电池一致性管理功能和电池簇故障隔离控制功能。5.2.3每个电池模块的温度采集点数不应少于模块内电池单体数量的25%且不少于4个，在模块正负极附近应设有温度采集点。5.3电池预制舱5. 3.1电池预制舱舱体应符合下列要求：a） 应满足防水、防潮、防腐蚀、防风沙等要求，防护等级不应低于GB/T42082017中IP54的规定，设计使用年限应不低于20年；b） 舱内采用保温隔热材
14、料时，其燃烧性能应符合GB8624-2018规定的A级；c） 舱体有管线穿越时，管线周围空隙应采用防火封堵材料封堵，防火封堵材料应满足GB23864的规定。5.3.2 步入式电池预制舱长度超过7m时，应在预制舱两端设置两个直通舱外的出口，外开门净宽度不小于0.8m,门锁应符合GB30051的规定；设置门禁系统的，当发生火警时，疏散通道和出入口处的门禁应能集中联动解锁并能从内外两侧手动解锁。5.3.3 空调系统、通风系统中的风管、风口、阀门及保温等部件材料燃烧性能应符合GB8624-2018规定的A级。5.3.4 集装箱式预制舱的分类、尺寸等技术要求宜执行GB/T1413的相关规定。6站址选择与
15、平面布量6.1站址选择6. 1.1储能电站站址选择除应符合GB51048的规定，还符合以下规定：a） 不应贴邻或设置在生产、储存、经营易燃易爆危险品的场所；b） 不应设置在具有可燃性粉尘、腐蚀性气体的场所；c） 不应设置在重要架空电力线路保护区内。6.1.2电池预制舱不应设置在人员密集场所，不应设置在地下或半地下空间。6.2平面布6.2. 1储能电站内建（构）筑物的耐火等级不应低于二级。6.2.2储能电站内，电池预制舱应室外集中布置，与其他功能区域分开，与站内其他建（构）筑物、设备的防火间距不应小于表1的规定，与站外其他建（构）筑物的防火间距应符合GB51048的规定。1电池预制舱与站内其他建（构）筑物、设备的
