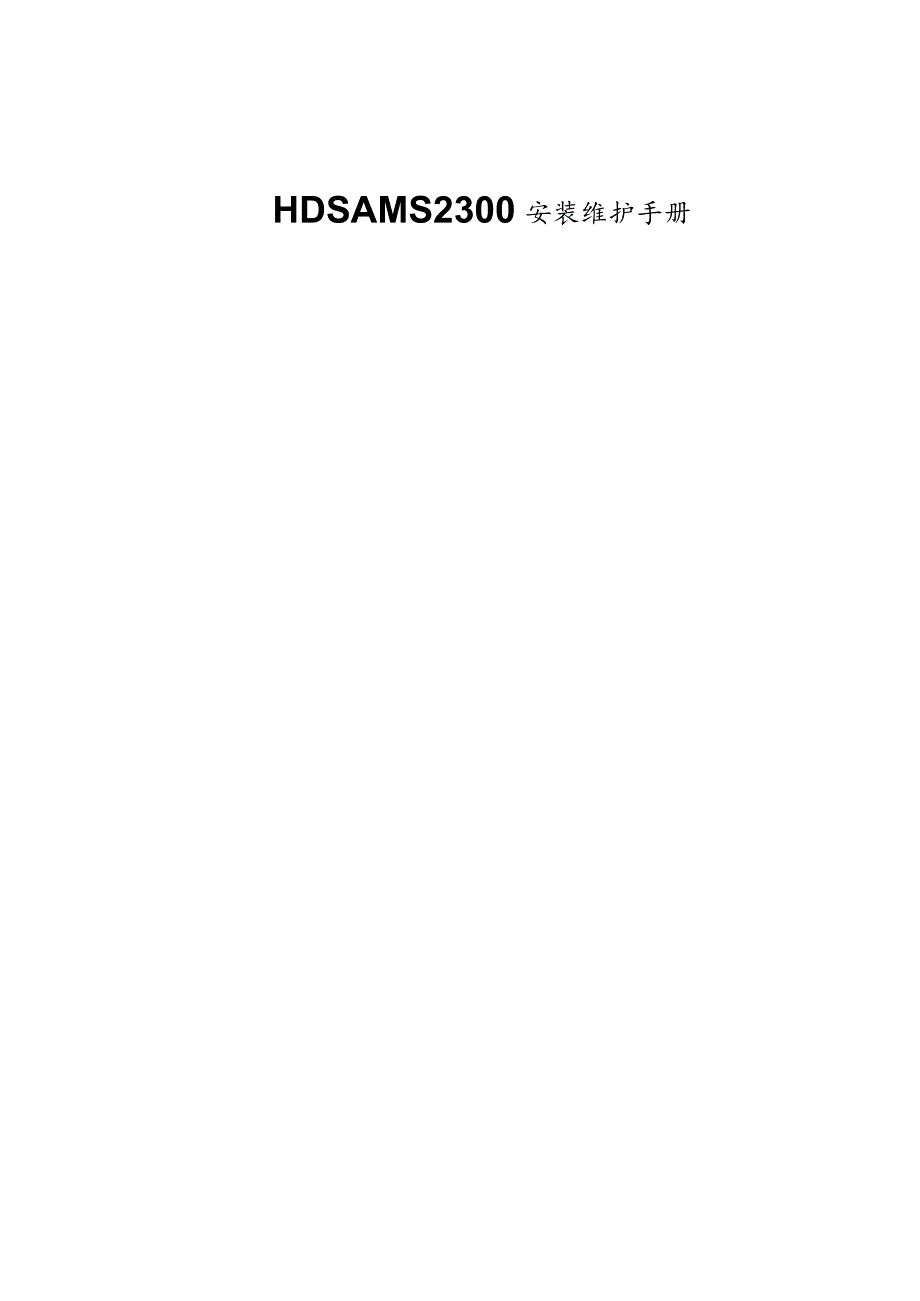

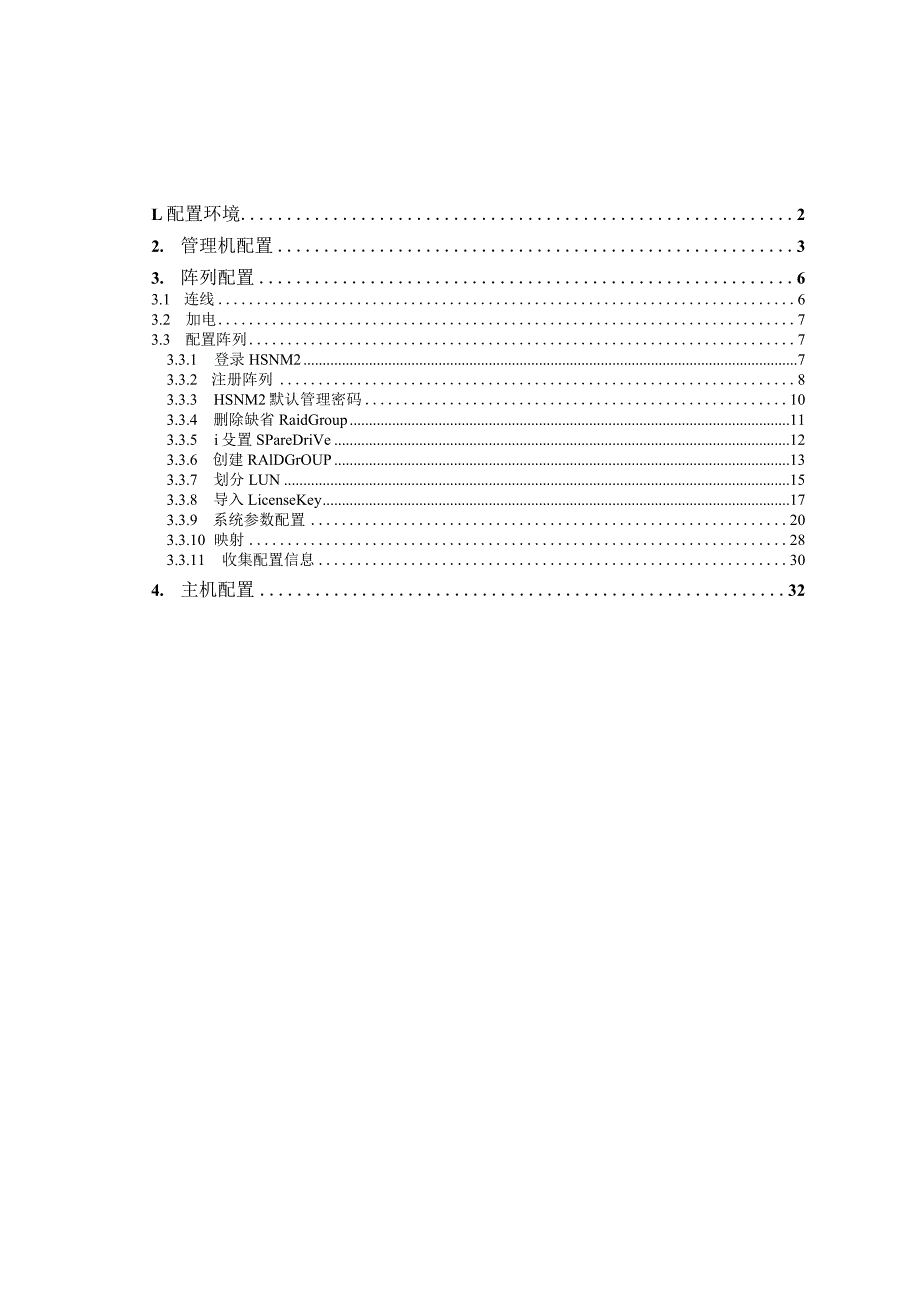

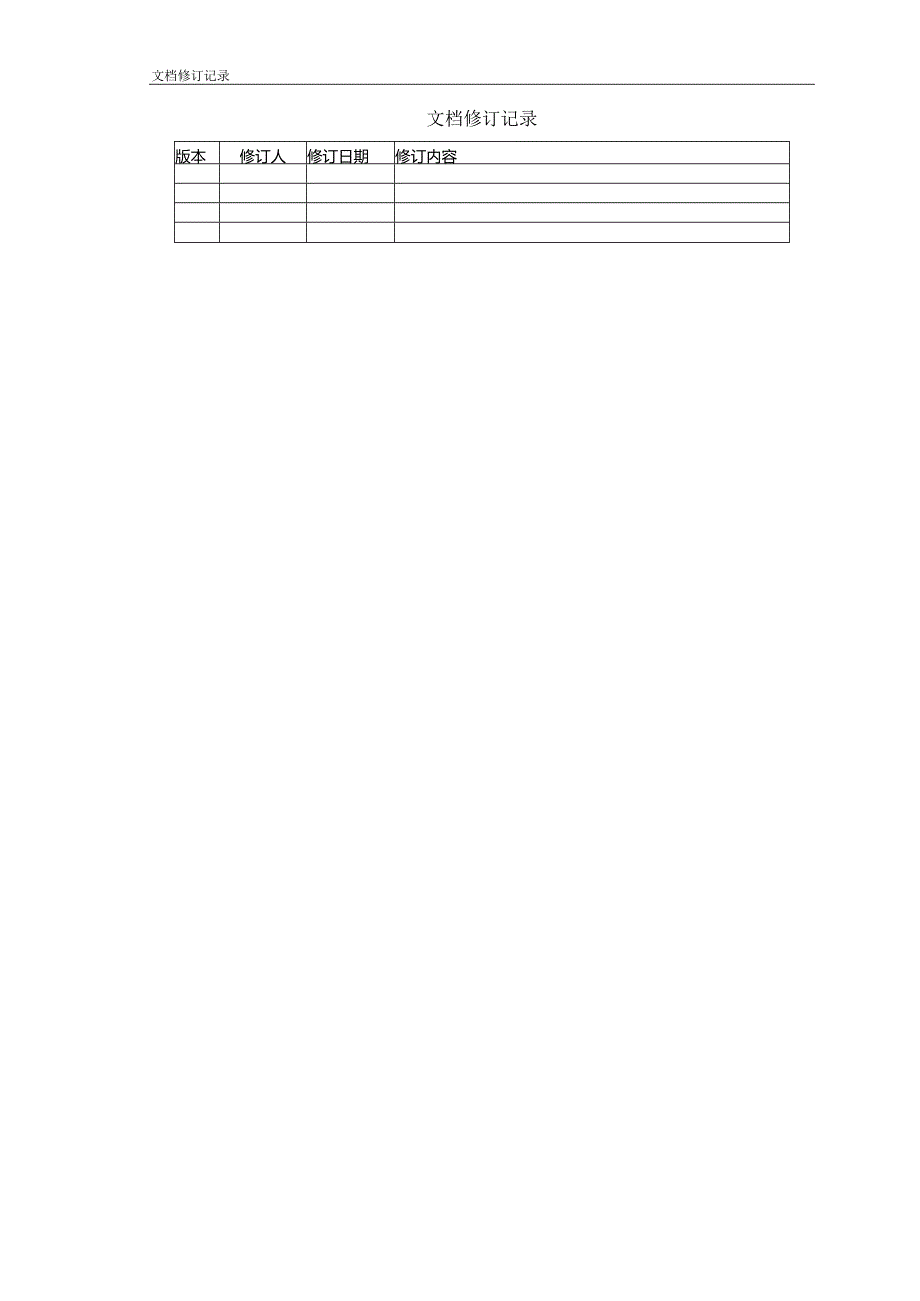

1、HDSAMS2300安装维护手册L配置环境22. 管理机配置33. 阵列配置63.1 连线63.2 加电73.3 配置阵列73.3.1 登录HSNM273.3.2 注册阵列83.3.3 HSNM2默认管理密码103.3.4 删除缺省RaidGroup113.3.5 i殳置SPareDriVe123.3.6 创建RAlDGrOUP133.3.7 划分LUN153.3.8 导入LicenseKey173.3.9 系统参数配置203.3.10 映射283.3.11 收集配置信息304. 主机配置32文档修订记录文档修订记录版本修订人修订日期修订内容1 .配置环境HDSAMS2300;DualCont
2、roller;4*2048MCache;20*ITBSATAdisk（主柜10*1TB,扩展柜10*1TB）;主机操作系统:AIX5.3;SAN交换机IBM2500-B64.2 .管理机配置首先在一台管理机(PC)上安装随机附带的磁盘管理软件HitachiStorageNavigatorModular2,(HSNM2);对应AMS23OO的0860/C-M微码版本，需要安装HSNM2的VerSiOn600。使用HSNM2需要安装JavaVersion:1.60控制器的默认管理IP为192.168.0.16(CTL0),192.168.0.17(CTL1)；默认维护IP是10.0.0.16(CT
3、LO),10.0.0.17(CTL1)。管理时注意将该管理机的IP配为同一网段.参照以下方法完成HSNM2的安装:运行HSNM2-0600-W-GUI-PO1.exe安装程序:Choose Destination LocationSelect folder wh&e $etup will install fie5.Hitachi Storage Navigator Iodular 2 IntallShield Tizard 区jNotes15GBOfhee$pdceisIeQUiledUsetheBrowsebuttonIochangethedefaufcdesthionfokferifnee
4、ded. Bwe.DestinationFoiderD:ProgramFiIesXHiComrftandEacEM2.jCanCet-HSNM2安装完成后会作为一个服务自动运行。为了使用HSNM2的高级功能（比如设置阵列参数，收集阵列信息），安装时不要更改1099端口号；并且需要设置JaVa参数。以WindowsXP系统为例说明如何设置Java参数。1 .点击“开始”一“设置”-“控制面板”2 .双击“Java控制面板”-Java”一“Java小应用程序Runtime设置”一“查看”3 .在“JavaRuntime参数”输入“Xmxl92m”-确定”一“确定”保存退出。3.阵列配置3.1 连线
5、根据此图,完成主柜和从柜的级联,并连接好管理机与阵列控制器之间的网络。注意:主柜下方控制器为CTL0,上方控制器为CTL1,由于上下两个控制器是相互倒置关系,CTL0的光纤通道口从左到右依次为“Port0A“、POrt0B,Port0C,TortOD”；，CTL1的光纤通道口从左到右依次为“Port1D,PortlC,PortlB,“PortIA。3.2 力口电连接主柜和扩展柜的电源线,并打开主柜前面板右下角的“MAlNSW”开关,大概需要4分钟完成阵列加电。注意：1 .阵列默认在主控柜的0-4号硬盘安装阵列系统,不要更改0-4号硬盘位置;2 .阵列出厂前一般已经配置好RAIDGrOUP和LU
6、N,第一次加电前不要更改硬件物理位置，否则可能导致阵列无法正常启动；3 .如果需要更改硬件物理位置，请在第一次加电通过POST,正常启动阵列后，将原有的RAlDGrOUP和LUN删除；再关闭阵列电源，调整硬件物理位置。3.3配置阵列3.3.1 登录HSNM2HSNM2需要通过Web登录，以对阵列进行管理。HSNM2默认的用户名/密码是SystemZmanagerP用户名不能更改，密码可以更改。为方便管理，HDS建议关闭杀毒软件及防火墙，并屏蔽浏览器的弹出窗口阻止程序。打开浏览器，输入him:23015StorageNavigatorModular登录HSNM2。HitachiStorageCo
7、mmandSuiteh11achiHACHIHitachiStorageCommandSuiteHitachiStorageNavigatorModular23.3.2 注册阵列在HSNM2窗口选择“Resource”Arrays”AddArray”选项,完成对阵列的注册：HfTACHl,.UTherroyhavbeenadded.Afterdosimthiswizard.VOticanviewandctffourethearraysfromtheArraysscreen.ContraBrO:Ji92.16,016Cortrorjig，.。CjrHACHIL099d tn *: tyum.AS
8、12.5TB3.57BU.m SATAHo Au3.STBSATAHSNM2htachiDeleteRAIDGroup-OOOrOOlHSTOPDANGER!ConfirmRAIDgroupdeletion.IfyoudeletetheRAIDgroups,logicalunitswillolobedeleted.YouwillnotbeabletorecoverVOUrdata.Pleasemakesuretoperformabackupofallimportantdatabeforestartingthisoperation.Whenyoudeletelogicalunit,thedata
9、becomesunusable.System%orapplicationsthatusethisarraymnyterminateunexpectedly.Pleasemakesuretostophoaccesstothearraybeforeperformingthisoperation.YOUCAfMOTUNDOTHISOPERATION.IConfirmC-I.iHSNM2hachiDeleteRAIDGroup-OOO,OOlgroups deleted ucxessfully.3.3.5 设置SpareDrive选择Settings、一uSpareDrives,AddSpareDri
10、ve,定义SpareDrives:HITACHIIMaPlHSNM2AddSpareDriveSpareDrivePropertySparedfvsKlpmaintainyourRAIDlvlIncasonoftdrivsinyourRAIDconfigurationfails.PteassectadrtvofQuvalntsizeorIar9rprtraytobcomprkforthtry.Drives to dd as the Spr Orrve: qurdSpare Drive* to be alignedTo rnov spare candidates, make a selectio
