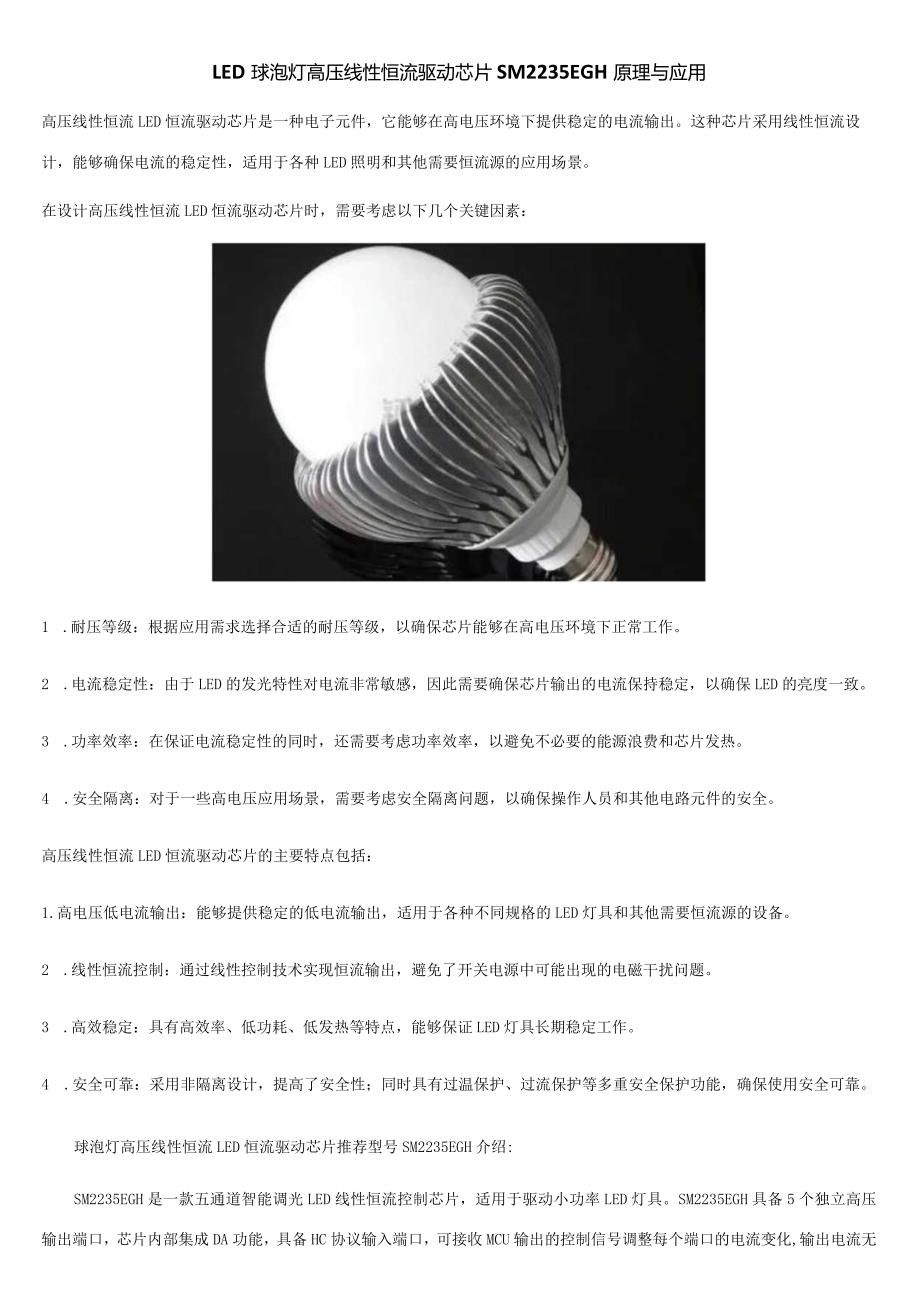

1、LED球泡灯高压线性恒流驱动芯片SM2235EGH原理与应用高压线性恒流LED恒流驱动芯片是一种电子元件，它能够在高电压环境下提供稳定的电流输出。这种芯片采用线性恒流设计，能够确保电流的稳定性，适用于各种LED照明和其他需要恒流源的应用场景。在设计高压线性恒流LED恒流驱动芯片时，需要考虑以下几个关键因素：1 .耐压等级：根据应用需求选择合适的耐压等级，以确保芯片能够在高电压环境下正常工作。2 .电流稳定性：由于LED的发光特性对电流非常敏感，因此需要确保芯片输出的电流保持稳定，以确保LED的亮度一致。3 .功率效率：在保证电流稳定性的同时，还需要考虑功率效率，以避免不必要的能源浪费和芯片发热
2、。4 .安全隔离：对于一些高电压应用场景，需要考虑安全隔离问题，以确保操作人员和其他电路元件的安全。高压线性恒流LED恒流驱动芯片的主要特点包括：1.高电压低电流输出：能够提供稳定的低电流输出，适用于各种不同规格的LED灯具和其他需要恒流源的设备。2 .线性恒流控制：通过线性控制技术实现恒流输出，避免了开关电源中可能出现的电磁干扰问题。3 .高效稳定：具有高效率、低功耗、低发热等特点，能够保证LED灯具长期稳定工作。4 .安全可靠：采用非隔离设计，提高了安全性；同时具有过温保护、过流保护等多重安全保护功能，确保使用安全可靠。球泡灯高压线性恒流LED恒流驱动芯片推荐型号SM2235EGH介绍:S

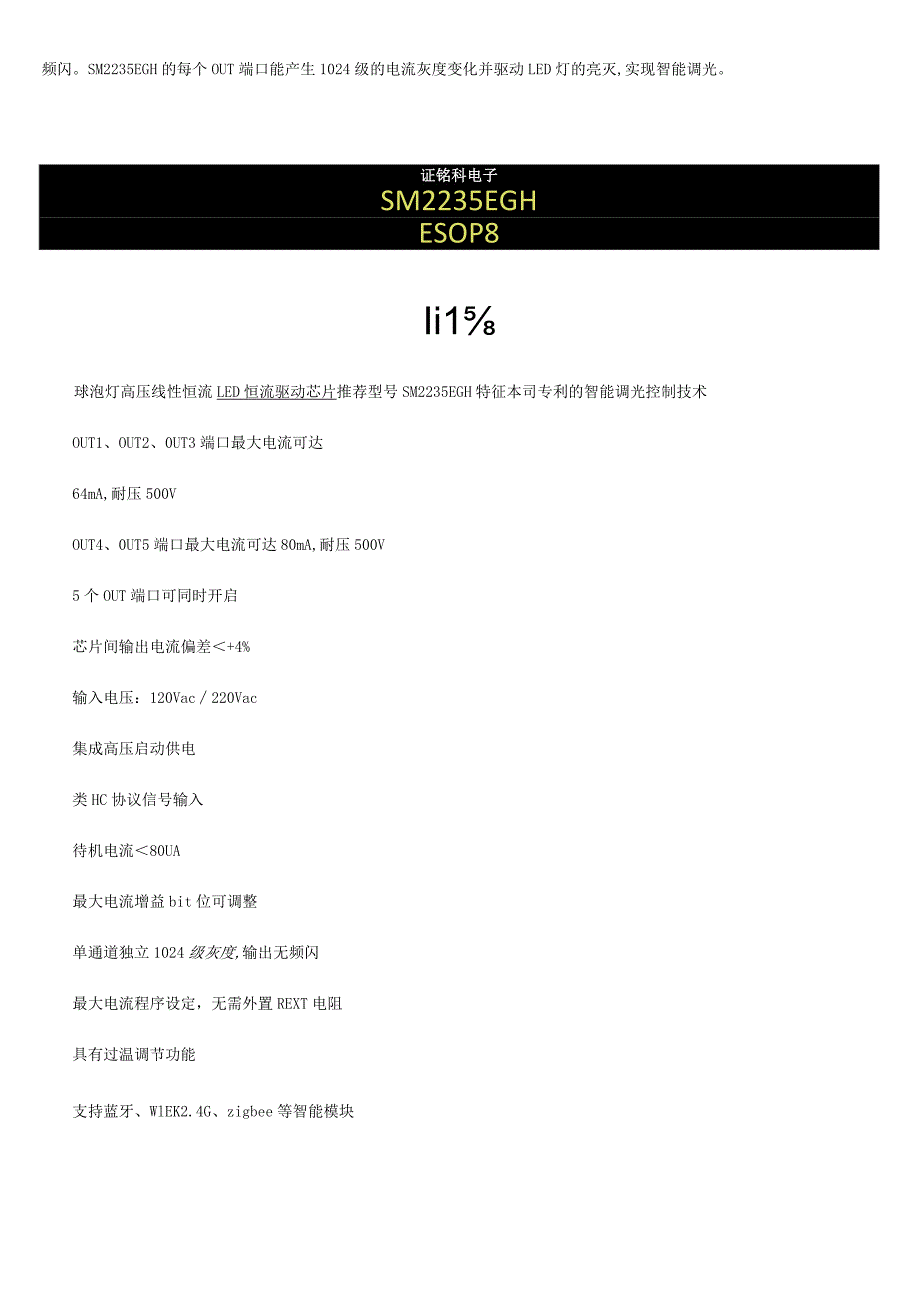

3、M2235EGH是一款五通道智能调光LED线性恒流控制芯片，适用于驱动小功率LED灯具。SM2235EGH具备5个独立高压输出端口，芯片内部集成DA功能，具备HC协议输入端口，可接收MCU输出的控制信号调整每个端口的电流变化,输出电流无频闪。SM2235EGH的每个OUT端口能产生1024级的电流灰度变化并驱动LED灯的亮灭,实现智能调光。证铭科电子SM2235EGHESOP8Ii1球泡灯高压线性恒流LED恒流驱动芯片推荐型号SM2235EGH特征本司专利的智能调光控制技术OUT1、OUT2、0UT3端口最大电流可达64mA,耐压500VOUT4、0UT5端口最大电流可达80mA,耐压500V

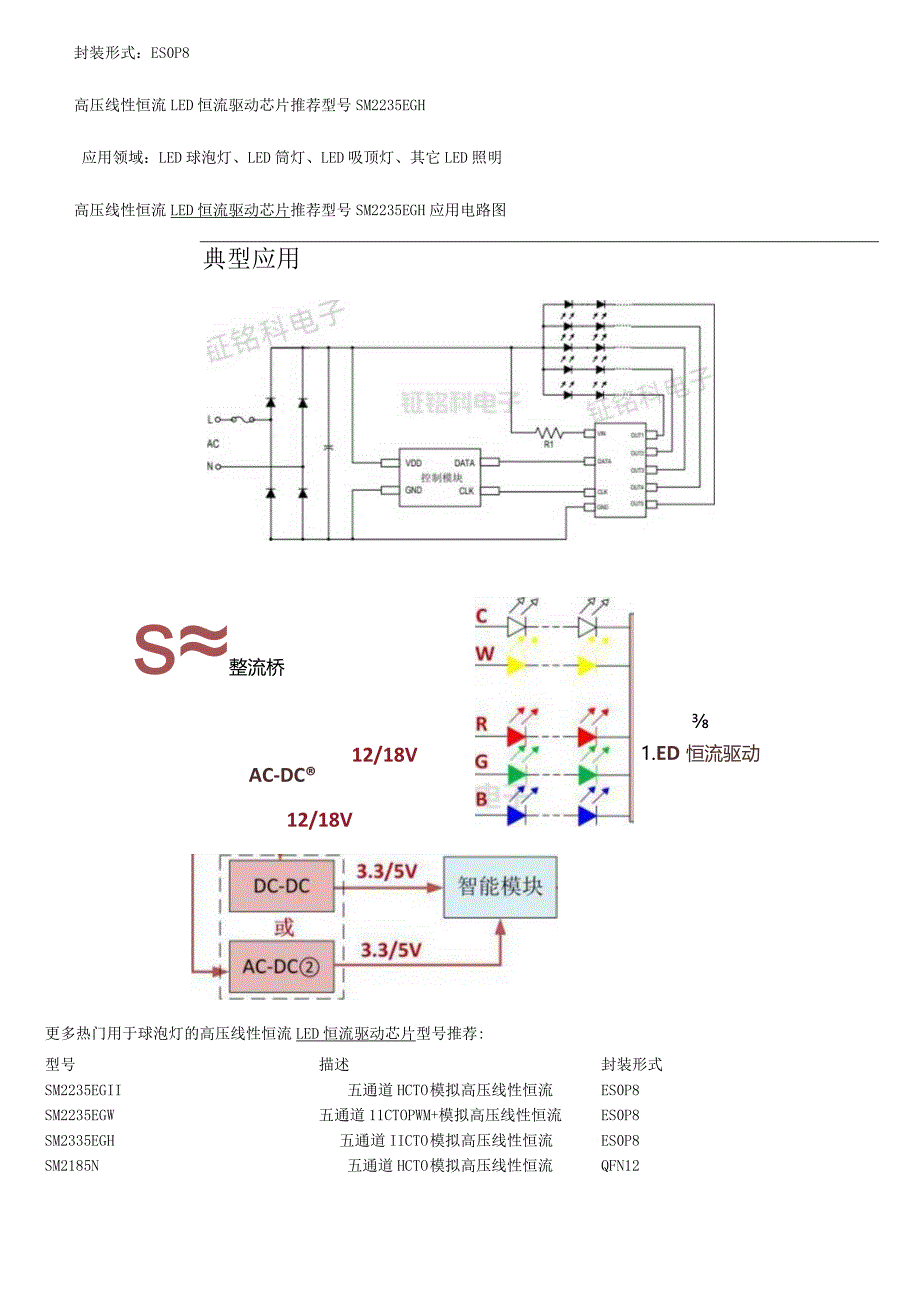

4、5个OUT端口可同时开启芯片间输出电流偏差+4%输入电压：120Vac220Vac集成高压启动供电类HC协议信号输入待机电流80UA最大电流增益bit位可调整单通道独立1024级灰度,输出无频闪最大电流程序设定，无需外置REXT电阻具有过温调节功能支持蓝牙、WlEK2.4G、zigbee等智能模块封装形式：ES0P8高压线性恒流LED恒流驱动芯片推荐型号SM2235EGH应用领域：LED球泡灯、LED筒灯、LED吸顶灯、其它LED照明高压线性恒流LED恒流驱动芯片推荐型号SM2235EGH应用电路图典型应用s整流桥AC-DC12/18V12/18V1.ED恒流驱动更多热门用于球泡灯的高压线性恒流LED恒流驱动芯片型号推荐:型号描述封装形式SM2235EGII五通道HCTO模拟高压线性恒流ES0P8SM2235EGW五通道11CTOPWM+模拟高压线性恒流ES0P8SM2335EGH五通道IICTO模拟高压线性恒流ES0P8SM2185N五通道HCTO模拟高压线性恒流QFN12
