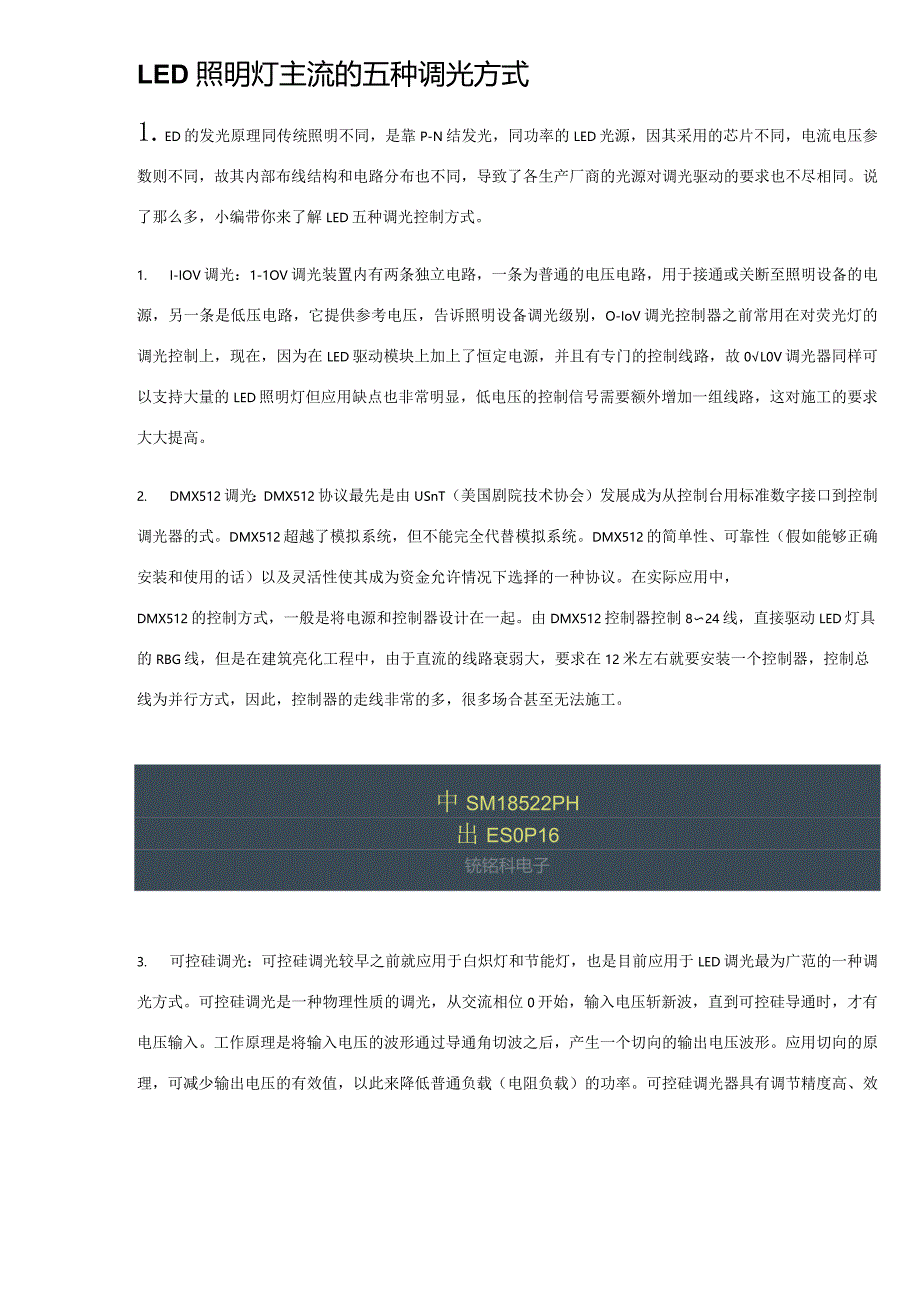

1、LED照明灯主流的五种调光方式1.ED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同。说了那么多，小编带你来了解LED五种调光控制方式。1. I-IOV调光：1-1OV调光装置内有两条独立电路，一条为普通的电压电路，用于接通或关断至照明设备的电源，另一条是低压电路，它提供参考电压，告诉照明设备调光级别，O-IoV调光控制器之前常用在对荧光灯的调光控制上，现在，因为在LED驱动模块上加上了恒定电源，并且有专门的控制线路，故0L0V调光器同样可以支持大量的LE
2、D照明灯但应用缺点也非常明显，低电压的控制信号需要额外增加一组线路，这对施工的要求大大提高。2. DMX512调光：DMX512协议最先是由USnT（美国剧院技术协会）发展成为从控制台用标准数字接口到控制调光器的式。DMX512超越了模拟系统，但不能完全代替模拟系统。DMX512的简单性、可靠性（假如能够正确安装和使用的话）以及灵活性使其成为资金允许情况下选择的一种协议。在实际应用中，DMX512的控制方式，一般是将电源和控制器设计在一起。由DMX512控制器控制824线，直接驱动LED灯具的RBG线，但是在建筑亮化工程中，由于直流的线路衰弱大，要求在12米左右就要安装一个控制器，控制总线为并
3、行方式，因此，控制器的走线非常的多，很多场合甚至无法施工。中SM18522PH出ES0P16铳铭科电子3. 可控硅调光：可控硅调光较早之前就应用于白炽灯和节能灯，也是目前应用于LED调光最为广范的一种调光方式。可控硅调光是一种物理性质的调光，从交流相位0开始，输入电压斩新波，直到可控硅导通时，才有电压输入。工作原理是将输入电压的波形通过导通角切波之后，产生一个切向的输出电压波形。应用切向的原理，可减少输出电压的有效值，以此来降低普通负载（电阻负载）的功率。可控硅调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地位。支持可控硅调光1LED线1宿流芯片SMMiCS

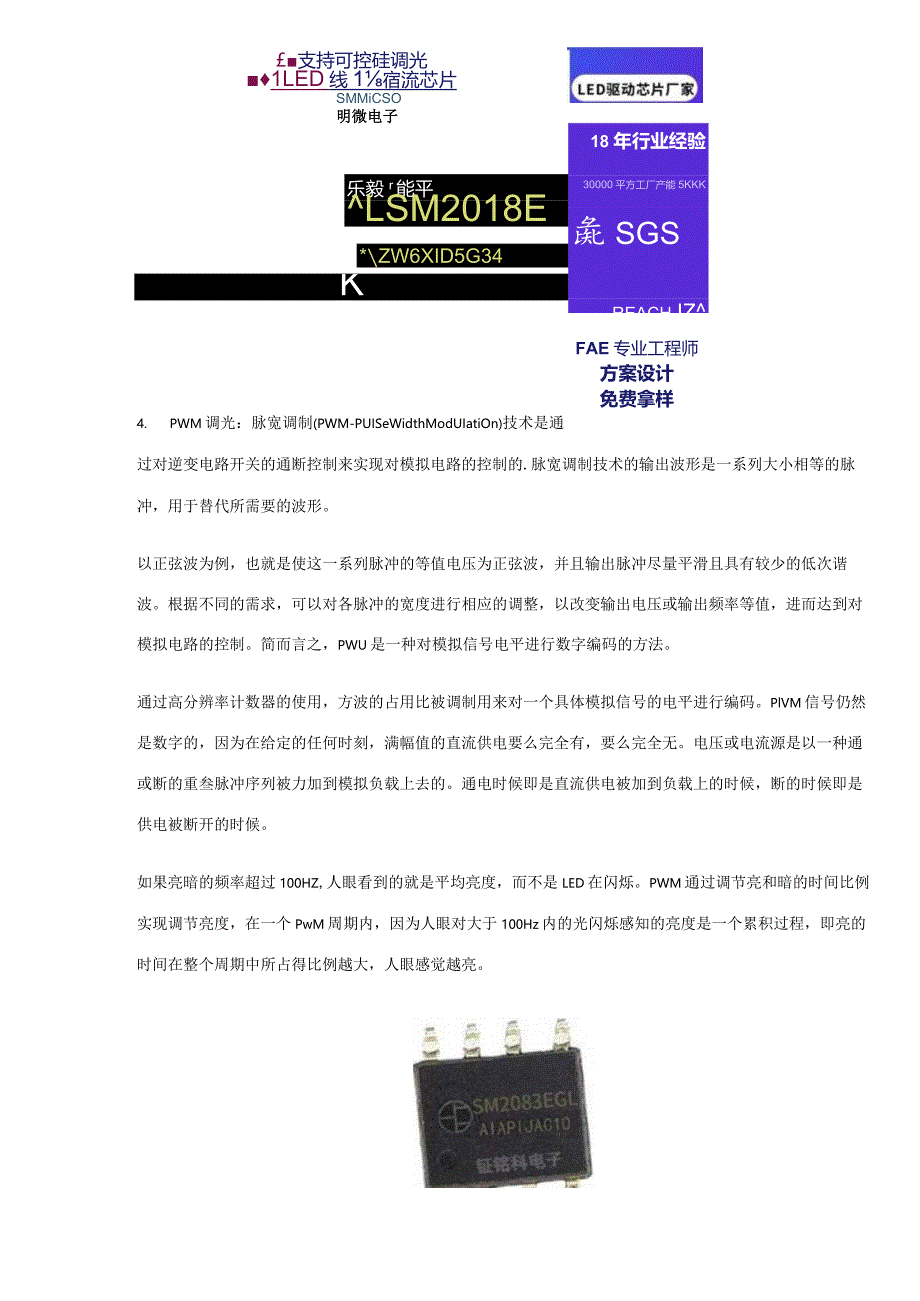

4、O明微电子乐毅r能平LSM2018E*ZW6XID5G34K18年行业经验30000平方工厂产能5KKK彘SGSreachJZFAE专业工程师方案设计免费拿样4. PWM调光：脉宽调制(PWM-PUISeWidthModUIatiOn)技术是通过对逆变电路开关的通断控制来实现对模拟电路的控制的.脉宽调制技术的输出波形是一系列大小相等的脉冲，用于替代所需要的波形。以正弦波为例，也就是使这一系列脉冲的等值电压为正弦波，并且输出脉冲尽量平滑且具有较少的低次谐波。根据不同的需求，可以对各脉冲的宽度进行相应的调整，以改变输出电压或输出频率等值，进而达到对模拟电路的控制。简而言之，PWU是一种对模拟信号电
5、平进行数字编码的方法。通过高分辨率计数器的使用，方波的占用比被调制用来对一个具体模拟信号的电平进行编码。PlVM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有，要么完全无。电压或电流源是以一种通或断的重叁脉冲序列被力加到模拟负载上去的。通电时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。如果亮暗的频率超过100HZ,人眼看到的就是平均亮度，而不是LED在闪烁。PWM通过调节亮和暗的时间比例实现调节亮度，在一个PwM周期内，因为人眼对大于100Hz内的光闪烁感知的亮度是一个累积过程，即亮的时间在整个周期中所占得比例越大，人眼感觉越亮。5. DALl调光：DALl标准己经定义了一个DALl网络，包括最大的64个单元（可独立地址），16个组及16个场景。DALl总线上的不同照明单元可以灵活分组，实现不同场景控制和管理。在实际应用中，一个典型的DALl控制器控制多达4050盏灯，可分成16个组，同时能够并行处理一些动作。在一个DALl网络中，每秒能处理3040个控制指令。这意味着控制器对于每个照明组，每秒需要管理2个调光指令。
