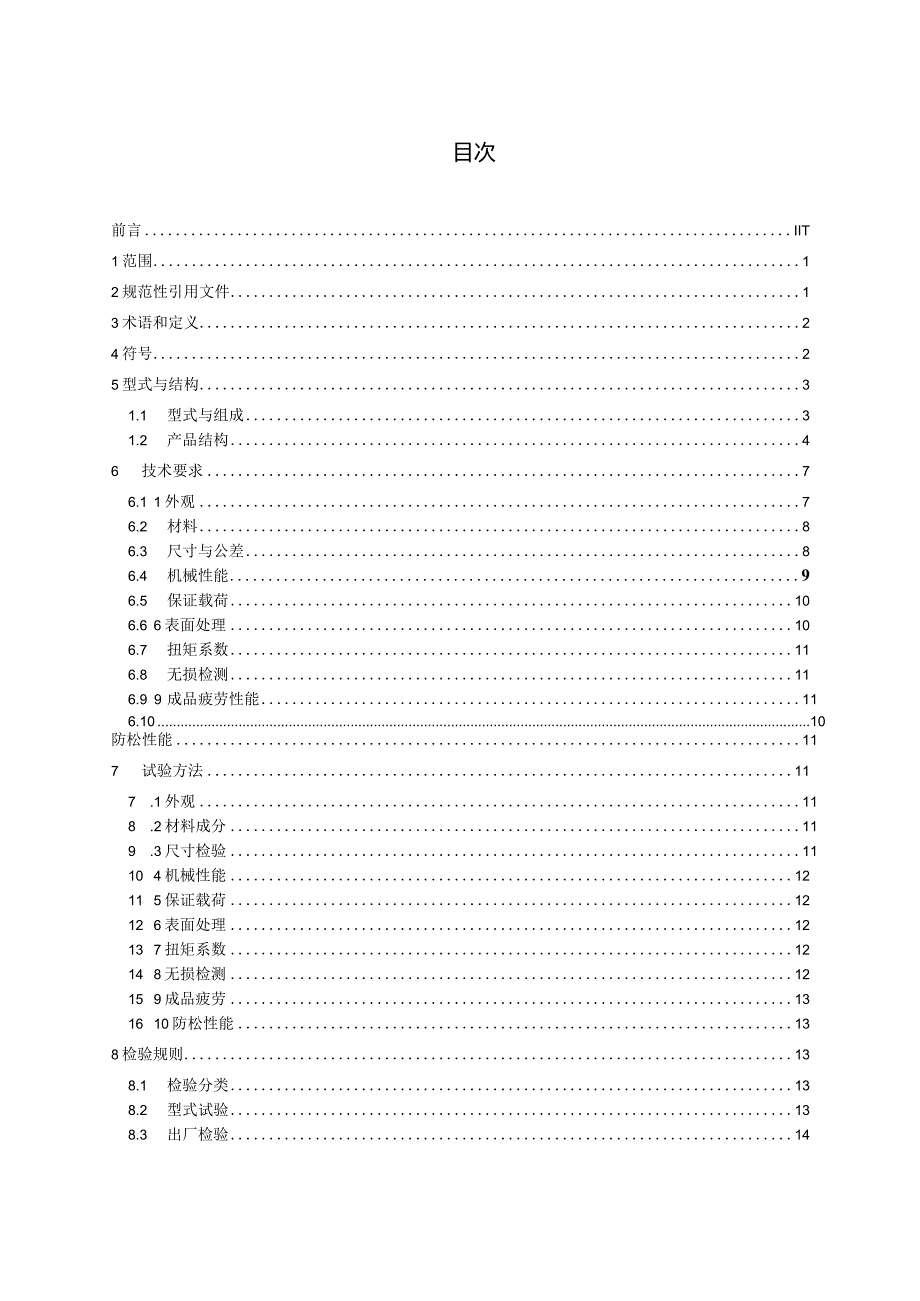

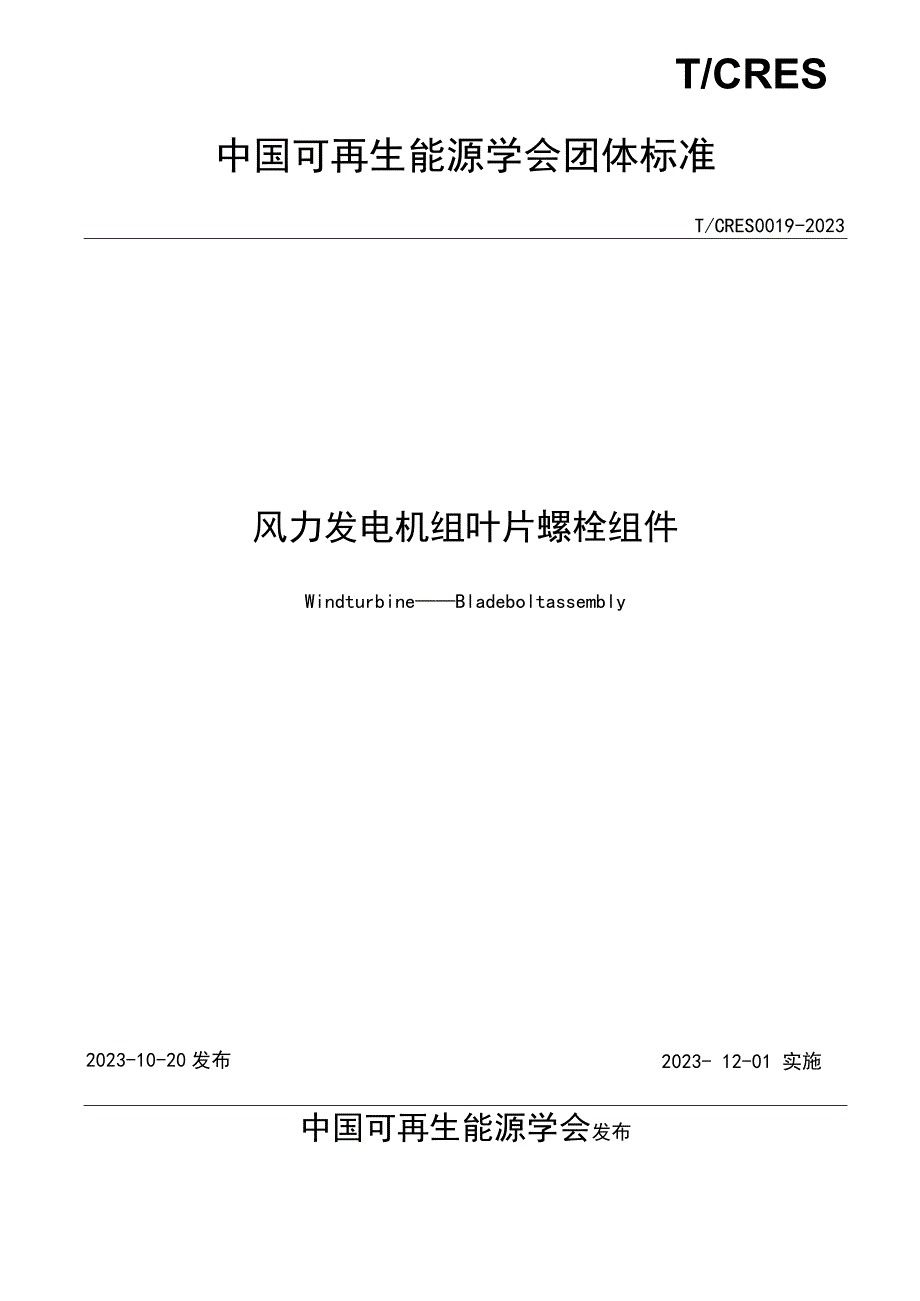

1、ICS27.180F11T/CRES中国可再生能源学会团体标准T/CRES0019-2023风力发电机组叶片螺栓组件WindturbineBladeboltassembly2023- 12-01 实施2023-10-20发布中国可再生能源学会发布目次前言IIT1范围12规范性引用文件13术语和定义24符号25型式与结构31.1 型式与组成31.2 产品结构46 技术要求76.1 1外观76.2 材料86.3 尺寸与公差86.4 机械性能96.5 保证载荷106.6 6表面处理106.7 扭矩系数116.8 无损检测116.9 9成品疲劳性能116.10 10防松性能117 试验方法117 .1
2、外观118 .2材料成分119 .3尺寸检验1110 4机械性能1211 5保证载荷1212 6表面处理1213 7扭矩系数1214 8无损检测1215 9成品疲劳1316 10防松性能138检验规则138.1 检验分类138.2 型式试验138.3 出厂检验149标志、包装、运输、贮存159.2 包装159.3 运输159.4 贮存15,.1/,X刖S本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规则起草。请注意本标准化文件的某些内容有可能涉及专利，本文件的发布机构不承担识别专利的责任。本文件由中船海为高科技有限公司提出。本文件由中国可再生能源学会（T
3、/CRES）归口及发布。本文件主要起草单位：中船海为高科技有限公司、中国船舶集团有限公司第七一三研究所、洛阳双瑞风电叶片有限公司、北京理工大学、西北工业大学、武汉中科创新技术股份有限公司、河南涵翔新能源有限公司、中国船舶集团海装风电股份有限公司、度门双瑞风电科技有限公司、东方电气风电股份有限公司、西北工业大学太仓长三角研究院、中国广核新能源控股有限公司、中广核风电有限公司、中国船舶集团风电发展有限公司、中船海为（新疆）新能源有限公司、河南济源钢铁（集团）有限公司、明阳智慧能源集团股份公司、远景能源有限公司、浙江运达风电股份有限公司、舟山市正源标准件有限公司、浙江国检检测技术股份有限公司、郑州机
4、械研究所有限公司、中国兵器工业第五二研究所烟台分所有限责任公司、中钢集团郑州金属制品研究院股份有限公司、西宁特殊钢股份有限公司、郑州大学、中原工学院、华润新能源投资有限公司山西分公司、北京鉴衡认证中心有限公司。本文件主要起草人：杨中桂、李梦啥、白洁、丁永春、吴胜军、丁晓宇、杜飞、王子成、冯五、赵智垒、肖航、钟贤和、李星耀、徐超、陈飞宇、肖裕琨、张学森、李辉、李卫、冯二红、马晨勖、张育超、白瑞娟、何学、张章、孔魁、林仲岳、刘海波、窦小腿、梁景恒、王军、王磊英、赵红亮、崔陆军、张艳锋、赵盼盼。本文件在执行过程中的意见建议请反馈至中国可再生能源学会标准化工作办公室。风力发电机组叶片螺栓组件1范围本文
5、件规定了风力发电机组叶片螺栓组件的型式与结构、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本文件适用于风力发电机组叶片螺栓组件的设计、制造与检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T97.1-2002平垫圈A级GB/T97.2-2002平垫圈倒角型A级GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T6
6、99-2015优质碳素结构钢GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T3077-2015合金结构钢GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2紧固件机械性能螺母GB/T4162-2022锻轧钢棒超声检测方法GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T5267.2紧固件非电解锌片涂层GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB/T5779.3紧固件表面缺陷螺栓、螺钉和螺柱特殊要求GB/T61701型六角螺母GB/T10125人造
7、气氛腐蚀试验盐雾试验GB/T10431紧固件横向振动试验方法GB/T13682螺纹紧固件轴向载荷疲劳试验方法GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法NB/T10214风力发电机组用锚杆组件NB/T47013.4-2015承压设备无损检测第4部分：磁粉检测JJG707-2014扭矩扳子检定规程3术语和定义GB/T197及GB/T5276界定的以及下列术语和定义适用于本文件。3.1叶片螺栓组件bladeboltassembly由双头螺
8、柱、螺母与预埋螺套、堵头，或与圆螺母、双圆螺母等零件组成的组合件。注：用于风力发电机组风轮叶片与轮毂变桨轴承之间的连接。3.2预埋螺套embeddedboltbushing内孔中有一段具有内螺纹的一种钢制套筒。注：叶片铺层过程中将其埋入叶根并和叶根体成型。3.3堵头plug与预埋螺套配合使用、保证预埋螺套与叶片玻璃纤维一体灌注时树脂不流入预埋螺套内孔的一种封堵部件。3.4圆螺母crossnut一种安装于叶片根部内用于连接双头螺柱、外形呈圆柱状的螺母。3.5双圆螺母doublecrossnut两个配合使用的圆柱状螺母。注：其中一个内孔有螺纹，另一个内孔为通孔。4符号下列符号适用于本文件。A：断后
9、延伸率&螺纹末脱碳层的最小高度，mmG：全脱碳层的最大深度，mmK：扭矩系数Kk吸收能量，JP：双头螺柱预拉力，kN兄：抗拉强度，MPa他,：规定非比例延伸0.2%的应力，MPaTz施拧扭矩，NmZ端面收缩率5型式与结构5.1型式与组成叶片螺栓组件一般包括双头螺柱、六角螺母、垫圈、圆螺母（或双圆螺母、预埋螺套、堵头），按其结构的不同可分为T型螺母型式、双圆螺母型式和预埋螺套型式三种型式，如图1、图2及图3所示。标引序号说明：1双头螺柱；2六角螺母；3垫圈；4圆螺母。图1叶片螺栓组件产品组成一T型螺母型式标引序号说明：1双头螺柱；2六角螺母：3垫圈；4一一双圆螺母（内孔无螺纹）：5双圆螺母（内孔
10、有螺纹）。图2叶片螺栓组件产品组成双圆螺母型式12345/标引序号说明：1双头螺柱;2六角螺母;3垫圈；4预埋螺套;5堵头。图3叶片螺栓组件产品组成一预埋螺套型式5.2产品结构5.2.1双头螺柱5.2.1.1双头螺柱一般为两端螺纹、中间光杆结构。通常，中间光杆处直径小于两端螺纹处中径，且长螺纹端具有内六角孔，其结构型式如图4所示。标引序号说明：L一双头螺柱长度：L一一双头螺柱长螺纹端螺纹有效长度;L一一双头螺柱短螺纹端螺纹有效长度: d双头螺柱光杆处直径： 内六角孔对边宽度。单位为亳米图4双头螺柱结构型式5.2.1.2双头螺柱螺纹可采用圆弧螺纹结构或普通螺纹结构（一般用途米制螺纹）。采用圆弧形
11、螺纹结构时，螺纹基本尺寸和公差应符合NB/T10214的规定。采用普通螺纹时，尺寸代号和标注应符合GB/T5276的规定，螺纹的基本尺寸和公差应符合GB/T196和GB/T197的规定。5.2.2六角螺母5.2.2.1六角螺母的型式、规格如图5所示。标引序号说明：倒角，单位为度（）;0沉头角，单位为度（）;&沉孔直径，单位为亳米（Inn）；D一一内螺纹基本大径（公称直径），单位为亳米（mm）；ck支撑面大径，单位为亳米（三）；e螺母对角宽度，单位为毫米（mm）;m螺母高度，单位为毫米（n）；S螺母对边宽度，单位为亳米（画）O注：E=1530,=90o120oO图5六角螺母型式5.2.2.2六角
12、螺母螺纹采用圆弧形螺纹结构时，产品螺纹规格应符合NB/T10214的规定。采用普通螺纹结构时，型式应符合GB/T6170的规定，尺寸代号和标注应符合GB/T5276的规定，螺纹的基本尺寸应符合GB/T196和GB/T197的规定。5.2.3垫圈垫圈一般为倒角型垫圈，尺寸规格应符合GB/T97.2-2002的要求，型式如图6所示。当客户有特殊要求时，也可选用平垫圈，尺寸规格应符合GB/T97.1-2002的要求。若客户具有特殊防松需求时，垫圈可选用双叠自锁防松垫圈，型式如图7所示。单位为毫米45或30ZH寸4Ch标引序号说明:d垫圈内径;d垫圈外径:h一一垫圈厚度。图6垫圈型式图7双叠自锁防松垫
13、圈型式5.2.4圆螺母及双圆螺母5.2.4.1圆螺母的结构型式如图8所示，双圆螺母的结构型式如图9所示。标引序号说明:D内螺纹基本大径圆螺母外径;1.,圆螺母长度。（公称直径）：图8圆螺母型式单位为毫米单位为亳米单位为毫米标引序号说明：D一一内螺纹基本大径（公称直径）：A预埋螺套外径；L预埋螺套长度。图9双圆螺母形式5.2.4.2圆螺母及双圆螺母螺纹采用圆弧形螺纹结构时，螺纹的基本尺寸和公差应符合NB/T10214的规定；采用普通螺纹结构时，螺纹的基本尺寸和公差应符合GB/T196和GB/T197的规定。5.2.5预埋螺套和堵头5.2.5.1常见的预埋螺套和堵头的结构型式如图10所示。图10预
14、埋螺套和堵头型式5.2.5.2预埋螺套螺纹采用圆弧形螺纹结构时，螺纹基本尺寸和公差应符合NB/T10214的规定；采用普通螺纹结构时，螺纹的基本尺寸和公差应符合GB/T196和GB/T197的规定。6技术要求6.1外观6.1.1 双头螺柱表面涂覆处理前外观不应有裂缝、凹痕、皱纹、螺纹折叠、损伤等缺陷。6.1.2 预埋螺套、六角螺母及垫圈外观不应有磕碰损伤。6.2 材料双头螺栓、圆螺母、双圆螺母、预埋螺套、堵头、六角螺母、垫圈的材质及化学成分宜按表1要求执行。表1叶片螺栓组件材料类别材料材料执行标准双头螺柱42CrMoAGB/T3077-201540CrNiMo预埋螺套42CrMoGB/T3077-2015堵头42CrMoAGB/T3077-201540Cr45#GB/T699-2015尼龙6或尼龙66/圆螺母/双圆螺母40CrNiMoGB/T3077-2015
