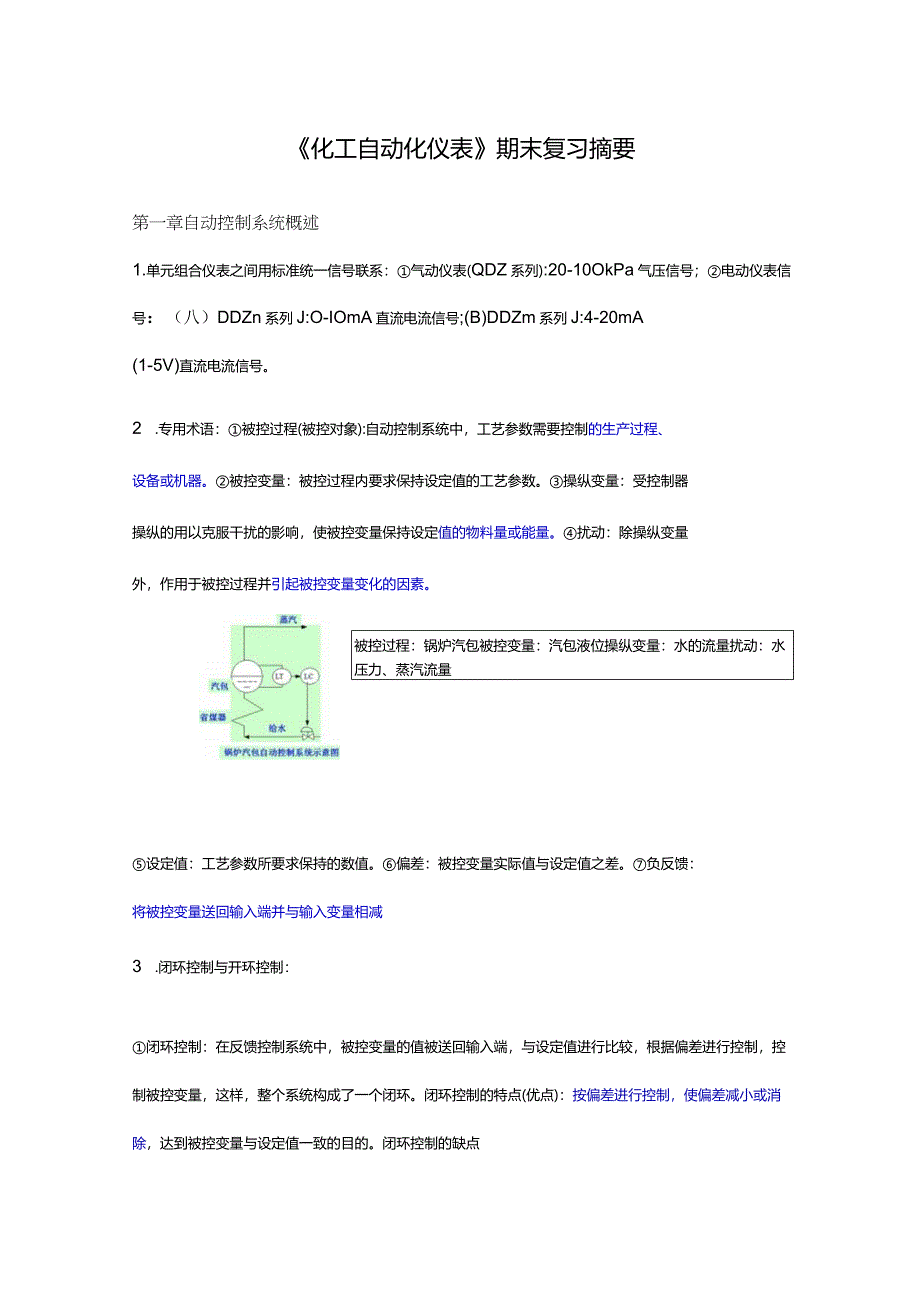

1、化工自动化仪表期末复习摘要第一章自动控制系统概述1.单元组合仪表之间用标准统一信号联系：气动仪表(QDZ系列):20-10OkPa气压信号；电动仪表信号：（八）DDZn系列J:O-IOmA直流电流信号;(B)DDZm系列J:4-20mA(1-5V)直流电流信号。2 .专用术语：被控过程(被控对象):自动控制系统中，工艺参数需要控制的生产过程、设备或机器。被控变量：被控过程内要求保持设定值的工艺参数。操纵变量：受控制器操纵的用以克服干扰的影响，使被控变量保持设定值的物料量或能量。扰动：除操纵变量外，作用于被控过程并引起被控变量变化的因素。被控过程：锅炉汽包被控变量：汽包液位操纵变量：水的流量扰动

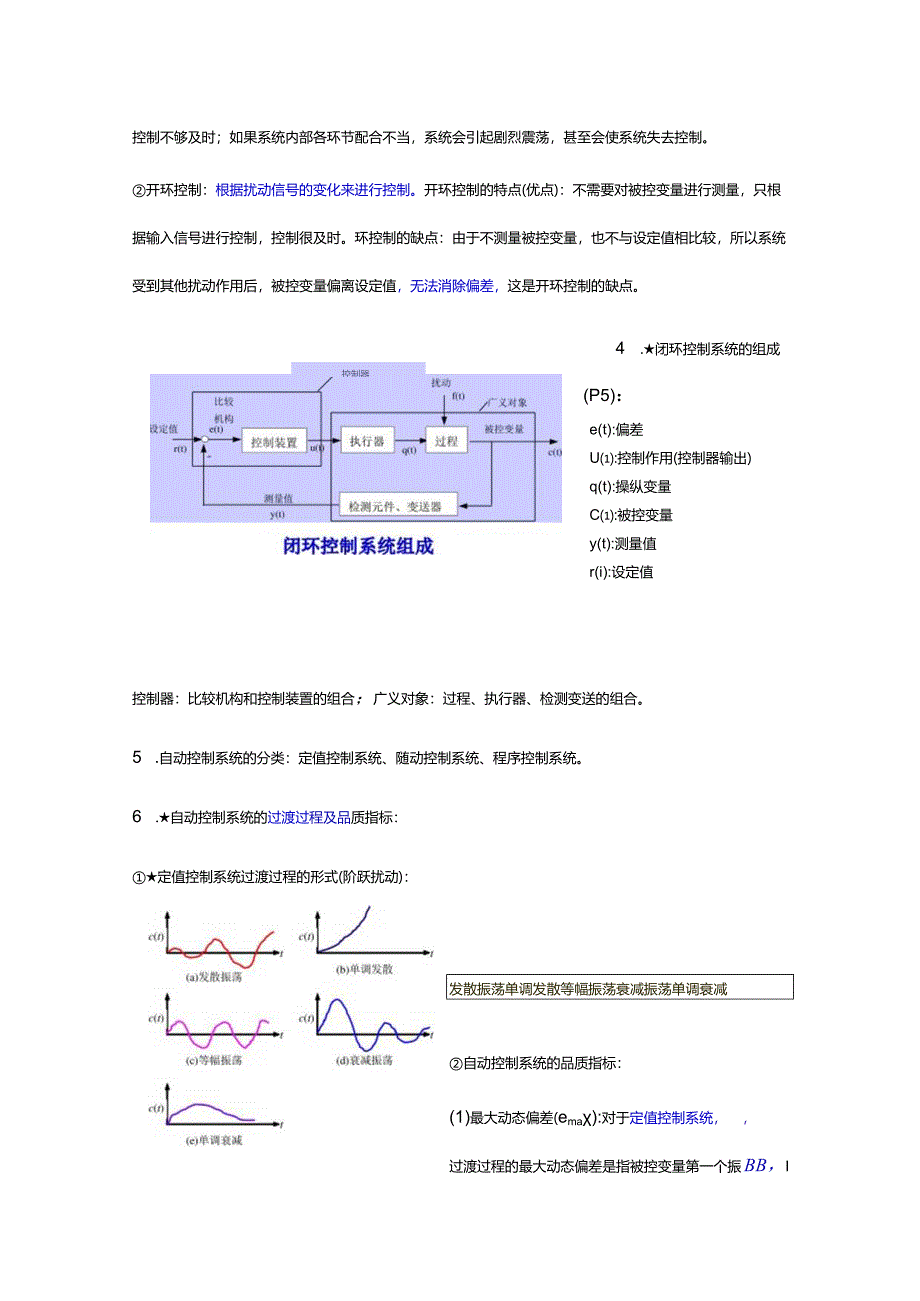

2、：水压力、蒸汽流量设定值：工艺参数所要求保持的数值。偏差：被控变量实际值与设定值之差。负反馈：将被控变量送回输入端并与输入变量相减3 .闭环控制与开环控制：闭环控制：在反馈控制系统中，被控变量的值被送回输入端，与设定值进行比较，根据偏差进行控制，控制被控变量，这样，整个系统构成了一个闭环。闭环控制的特点(优点)：按偏差进行控制，使偏差减小或消除，达到被控变量与设定值一致的目的。闭环控制的缺点控制不够及时；如果系统内部各环节配合不当，系统会引起剧烈震荡，甚至会使系统失去控制。开环控制：根据扰动信号的变化来进行控制。开环控制的特点(优点)：不需要对被控变量进行测量，只根据输入信号进行控制，控制很及
3、时。环控制的缺点：由于不测量被控变量，也不与设定值相比较，所以系统受到其他扰动作用后，被控变量偏离设定值，无法消除偏差，这是开环控制的缺点。控制器(P5)：4 .闭环控制系统的组成e(t):偏差U:控制作用(控制器输出)q(t):操纵变量C:被控变量y(t):测量值r(i):设定值控制器：比较机构和控制装置的组合；广义对象：过程、执行器、检测变送的组合。5 .自动控制系统的分类：定值控制系统、随动控制系统、程序控制系统。6 .自动控制系统的过渡过程及品质指标：定值控制系统过渡过程的形式(阶跃扰动)：发散振荡单调发散等幅振荡衰减振荡单调衰减自动控制系统的品质指标：(1)最大动态偏差(ema):对

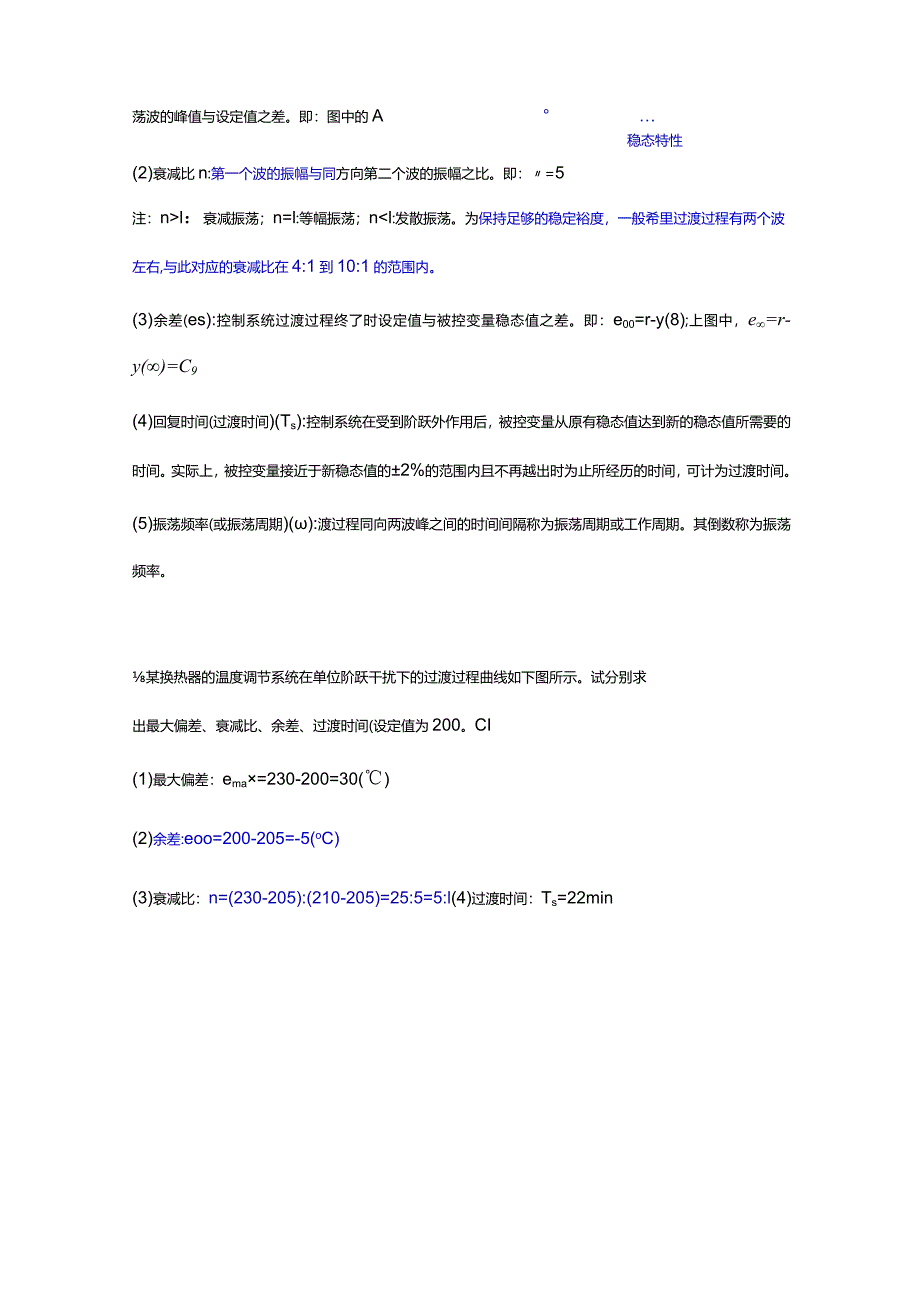

4、于定值控制系统，,过渡过程的最大动态偏差是指被控变量第一个振BB，I荡波的峰值与设定值之差。即：图中的A稳态特性(2)衰减比n:第一个波的振幅与同方向第二个波的振幅之比。即：=5注：nl：衰减振荡；n=l:等幅振荡；n,0)=ESR)+(4,0)参比端温度补偿方法：（八）计算法(B)冰浴法(C)机械调零法(D)补偿电桥法(常用X热电阻：(1)分类：金属热电阻、半导体热敏电阻。(2)采用三线制接法：消除连接导线阻值变化带来的误差。(3)分度号:Pt50、PtlOOxCu50等。热电偶与热电阻的选择：高温一热电偶；低温(500。C以下)一热电阻(1)热电偶：（八）参比端温度补偿；(B)补偿导线的极
5、性不能接反；(C)分度号应与配接的变送、显示仪表分度号一致；(D)在与采用补偿电桥法进行参比端温度补偿的仪表(如电子电位差计、温度变送器等)配套测温时，热电偶的参比端要与补偿电阻感受相同温度。(2)热电阻：（八）分度号应与配接的变送、显示仪表分度号一致；(B)采用三线制接法；(C)配套使用仪器：电子自动平衡电桥。4.流量检测：(1)三种流量表示：质量流量(qm)：单位时间内流过某截面的流体的质量。单位：(kgs)体积流量(qv):单位时间内流过某截面的流体的体积。(工作状态)单位：(m3s);qm=qvP体积流量(qvn)：折算到标准的压力和温度下的体积流量。(标准状态下：一个大气压，20)(
6、2)流量检测的主要方法：测体积流量：(A)容积法(不用直管段恒流)：如：椭圆齿轮流量计、腰轮流量计、皮膜式流量计等。(B)速度法：有差压式、电磁式、漩涡式、声学式、热学式、涡轮式。测质量流量：间接法(测出体积流量和密度，经过计算得到。主要有压力温度补偿式质量流量计)和直接法(如：科里奥利力式流量计、量热式流量计、角动量式流量计)5 .差压式流量传感器：(1)节流装置(前后要有一定长度的直管段)：流量方程式(差压与流量的关系)：体积流量4=KJ簧质量流量%二K必标(2)靶式流量计；(3)涡轮流量计；(4)电磁流量计；(5)转子流量计;(6)旋涡流量计；(7)超声波流量计。6 .压力检测：(1)压
7、力定义：定义为均匀而垂直作用于单位面积上的力。(2)压力的三种表示：绝对压力(Pl表压力p(又称相对压力，是指绝对压力与大气压力(Po)之差)负压/真空度(负的表压图3-41差压传感 器测量液位原理图7 .物位检测：常用物位检测仪表一差压式液位计(关于迁移问题)：(1)取压点与液位零面在同一水平面：设被测介质的密度为P,容器顶部为气相介质，气相压力为Pa,Pb是液位零面的压力，Pl是取压口的压力，根据静力学原理可得P?= Pa， Pi =Pa+PghP = P-P2= Pgh因此，差压变送器正负压室的压力差为图3.42液位测 量的正迁移液位测量问题就转化为差压测量问题了。(2)取压口低于容器底部：.R=PaPl=Pb+凤Pg=PA+hpg+hpg=Pi-P2=Pgh+Pgho在无迁移情况下，实际测量范围是0(h0pg+hmapg原因是这种安装方法使AP多出一项h0pg当h=0时，AP=h0pg,因此PO20KPa。为了迁移掉h0pg,即在h=0时仍然使Po=2OKPa,可以调整仪表的迁移弹簧张力。.迁移量hopgO是正迁移。量程迁移后，测量范围为Ohmapg,再通过零点迁移，使差压式液位计的测量范围调整为hog(
