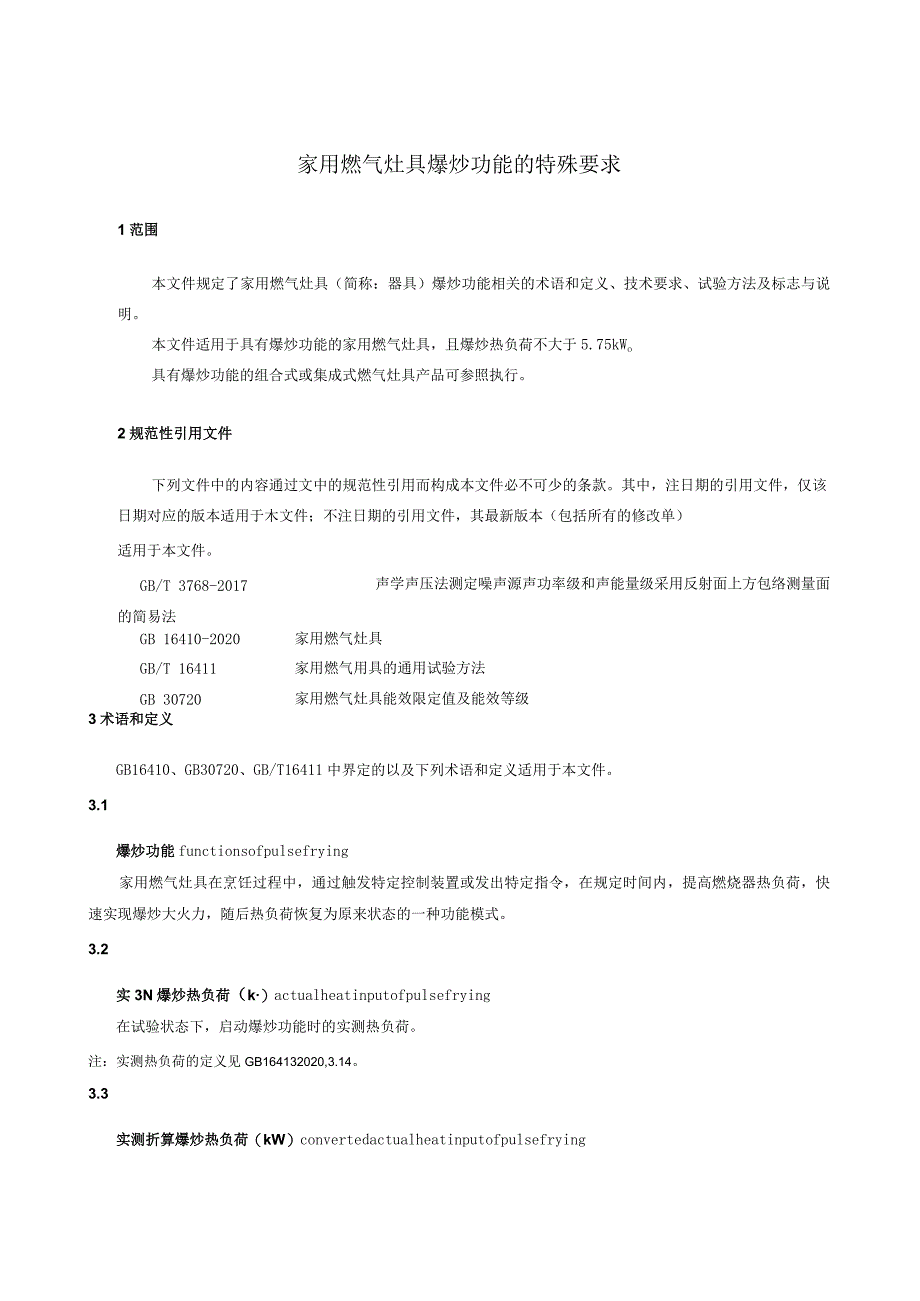

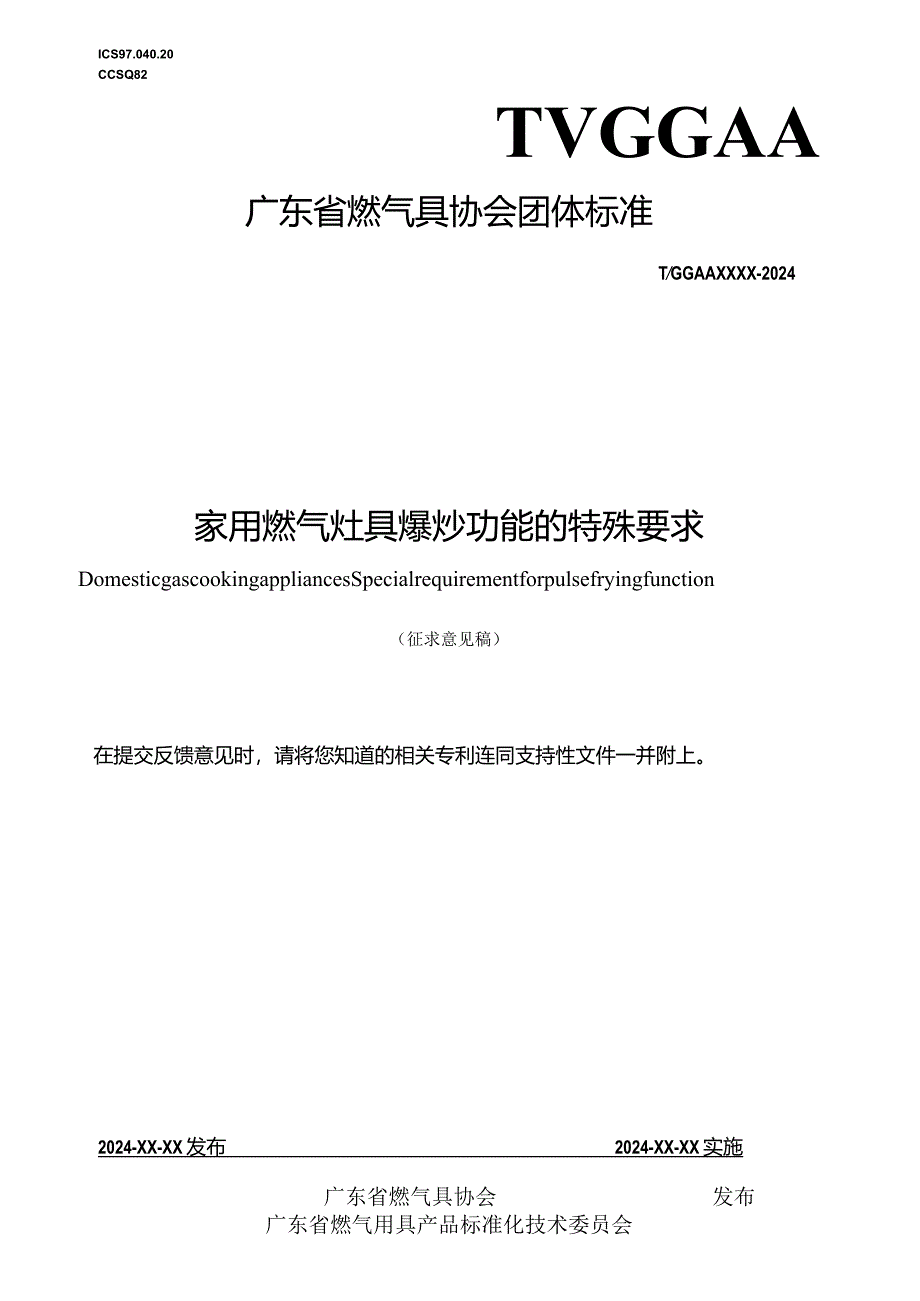

1、ICS97.040.20CCSQ82TVGGAA广东省燃气具协会团体标准TGGAAXXXX-2024家用燃气灶具爆炒功能的特殊要求DomesticgascookingappliancesSpecialrequirementforpulsefryingfunction（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。2024-XX-XX发布2024-XX-XX实施广东省燃气具协会发布广东省燃气用具产品标准化技术委员会家用燃气灶具爆炒功能的特殊要求1范围本文件规定了家用燃气灶具（简称：器具）爆炒功能相关的术语和定义、技术要求、试验方法及标志与说明。本文件适用于具有爆炒功能
2、的家用燃气灶具，且爆炒热负荷不大于5.75kWo具有爆炒功能的组合式或集成式燃气灶具产品可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于木文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3768-2017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法GB 16410-2020家用燃气灶具GB/T 16411家用燃气用具的通用试验方法GB 30720家用燃气灶具能效限定值及能效等级3术语和定义GB16410、GB30720、GB/T16411中界定的
3、以及下列术语和定义适用于本文件。3.1爆炒功能functionsofpulsefrying家用燃气灶具在烹饪过程中，通过触发特定控制装置或发出特定指令，在规定时间内，提高燃烧器热负荷，快速实现爆炒大火力，随后热负荷恢复为原来状态的一种功能模式。3.2实3N爆炒热负荷（k）actualheatinputofpulsefrying在试验状态下，启动爆炒功能时的实测热负荷。注：实测热负荷的定义见GB164132020,3.14。3.3实测折算爆炒热负荷（kW）convertedactualheatinputofpulsefrying实测爆炒热负荷折算到设计燃气基准状态下的热负荷值。注：实测折算热负荷

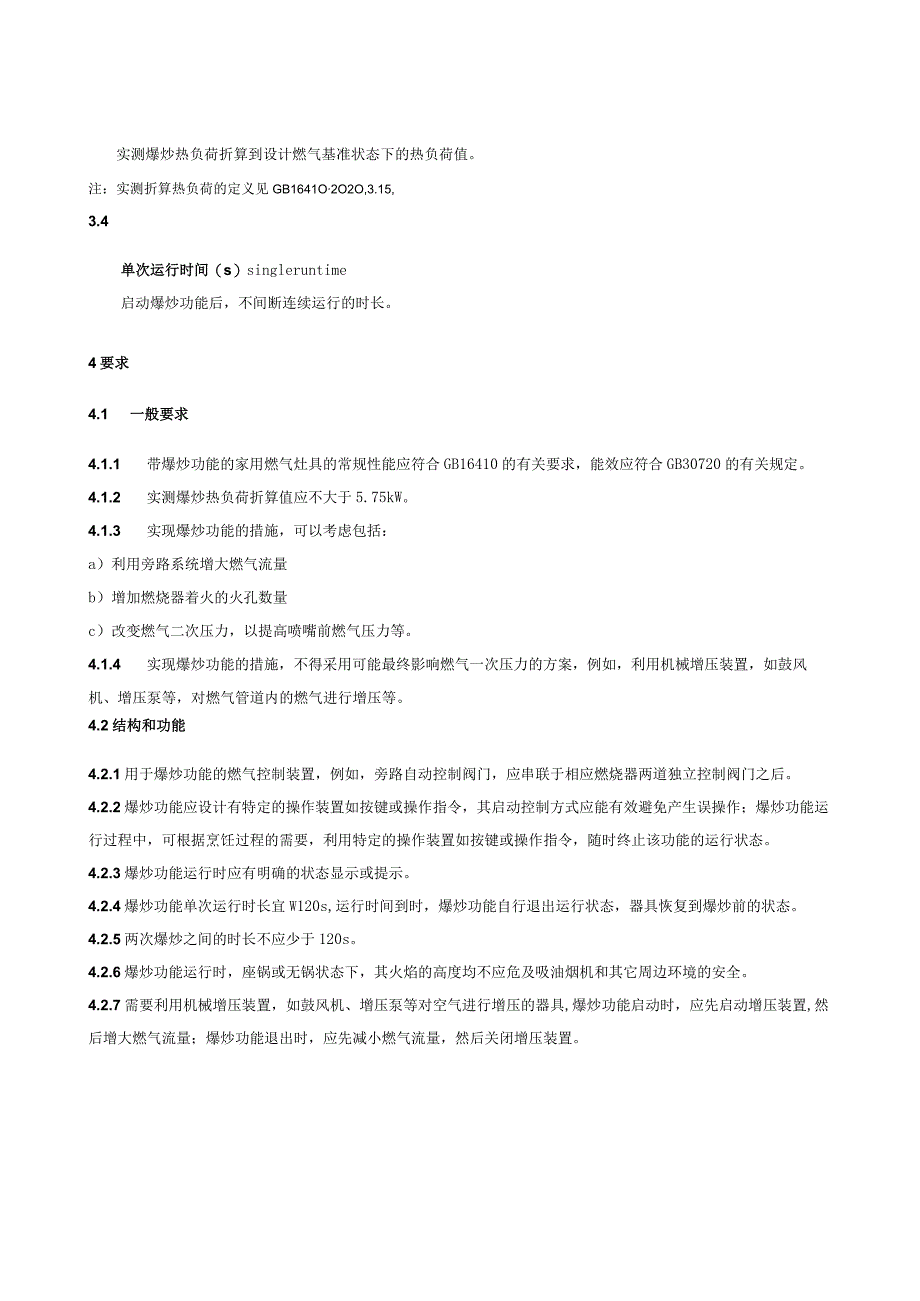

4、的定义见GB1641O2O2O,3.15,3.4单次运行时间（s）singleruntime启动爆炒功能后，不间断连续运行的时长。4要求4.1 一般要求4.1.1 带爆炒功能的家用燃气灶具的常规性能应符合GB16410的有关要求，能效应符合GB30720的有关规定。4.1.2 实测爆炒热负荷折算值应不大于5.75kW。4.1.3 实现爆炒功能的措施，可以考虑包括：a）利用旁路系统增大燃气流量b）增加燃烧器着火的火孔数量c）改变燃气二次压力，以提高喷嘴前燃气压力等。4.1.4 实现爆炒功能的措施，不得采用可能最终影响燃气一次压力的方案，例如，利用机械增压装置，如鼓风机、增压泵等，对燃气管道内的燃
5、气进行增压等。4.2结构和功能4.2.1用于爆炒功能的燃气控制装置，例如，旁路自动控制阀门，应串联于相应燃烧器两道独立控制阀门之后。4.2.2爆炒功能应设计有特定的操作装置如按键或操作指令，其启动控制方式应能有效避免产生误操作；爆炒功能运行过程中，可根据烹饪过程的需要，利用特定的操作装置如按键或操作指令，随时终止该功能的运行状态。4.2.3爆炒功能运行时应有明确的状态显示或提示。4.2.4爆炒功能单次运行时长宜W120s,运行时间到时，爆炒功能自行退出运行状态，器具恢复到爆炒前的状态。4.2.5两次爆炒之间的时长不应少于120s。4.2.6爆炒功能运行时，座锅或无锅状态下，其火焰的高度均不应危
6、及吸油烟机和其它周边环境的安全。4.2.7需要利用机械增压装置，如鼓风机、增压泵等对空气进行增压的器具,爆炒功能启动时，应先启动增压装置,然后增大燃气流量；爆炒功能退出时，应先减小燃气流量，然后关闭增压装置。4.3性能要求4.3.1 气密性应符合GB16410-2020第5.2.1条的要求，同时，按本文件第5.5.1的方法进行试验，应满足以下要求：a）从燃气入口到燃气阀门，泄漏量W0.02Lh;b）自动控制阀门，包括爆炒功能的控制器件，泄漏量WO.02Lh;C）燃气管路气密性，泄漏量W0.55Lh.4.3.2 爆炒热负荷带爆炒功能的家用燃气灶的爆炒热负荷应满足以下要求：a）实测爆炒热负荷折算值
7、应不大于5.75kW；b）实测爆炒热负荷折算值与厂家声称的爆炒热负荷的负偏应不大于5%。4.3.3 3.3燃烧工况爆炒功能运行时，其燃烧工况应满足表1的要求表1爆炒功能运行时燃烧工况要求序号项目要求1火焰传递启动爆炒功能时新增火孔，在座锅和无锅状态下应2s内着火，无爆燃2离焰无离焰3熄火无熄火4回火无回火5火焰均匀性火焰均匀6黑烟无黑烟7接触黄焰电极不能接触黄焰8燃烧噪声燃烧噪声65dB（八）熄火噪声85dB（八）9干烟气中CO浓度（=1,体积分数）0.05(0-2气)4.3.4 3.4最大温升按5.5.4的方法进行试验，各部位最大温升应符合GB16410-2020中表3的有关规定。4.3.5
8、 耐用性与爆炒功能相关的主要装置的耐用性应满足表2的要求。表2与爆炒功能相关主要装耐用性要求序号装置名称耐用性能要求1操作按键50000次按键操作后，按键不应损坏和控制失灵。2旁路用电磁阀动作50000次后，气密性合格，不妨碍使用。3鼓风机运行10OOO小时后，性能试验无异常。5试验方法5.1 实验室条件应符合GB16410-2020的6.1要求。5.2 试验用燃气应符合GB16410-2020的6.2要求。5.3 试验用仪器、仪表及设备应符合GB16410-2020的6.3和6.4要求。5.4 试验状态除爆炒功能各个试验项目的规定外，其它应符合GB16410-2020的6.5相关要求。5.5
9、 爆炒功能相关试验项目及试验要求家用燃气灶爆炒功能相关检测项目及试验要求详见表3。表3家用燃气灶爆炒功能相关试验项目及试验要求试验项目试验条件、试验状态、试验方法5.5.1气密性从燃气入口到燃气阀门使被测燃气阀门为关闭状态，其余阀门打开，逐道检测（并联的阀门作为同一道阀门检测），在燃气入口连接检漏仪，环境温度下的下列压力的空气，检查其泄漏量：a） 0.6kPa；b） 15kPa。自动控制阀门关闭自动控制阀门，其余阀门打开，并用制造商提供的适当零件代替喷嘴堵塞燃气出口，在燃气入口连接检漏仪在燃气入口连接检漏仪，环境温度下的下列压力的空气，检查其泄漏量：a） 0.6kPa；b） 15kPa0燃气管
10、路气密性使用OT试验气点燃灶具并启动爆炒功能，明火检查旁路管路部分是否有泄漏。a）打开起密封作用的所有阀门，并用制造商提供的适当零件代替喷嘴或限流器来堵塞燃气出口，从燃气入口处施加15kPa的环境温度下空气，试验泄漏量；b）按制造商规定的维修保养时需要拆卸的气密接头反复拆装5次后，再按a）步骤进行一次气密性试验。3缤试验项目试验条件、试验状态、试验方法5.5.2爆炒热负荷爆炒热负荷实测值试验条件：使用0-2气。试验状态：按GB16410的相关要求连接压力计、流量计和灶具，在点燃灶具前应使灶具前面的燃气通路处于最大通气状态。试验方法：一使用交流电源的灶具，将电源电压设定在额定电压。一只点燃具有爆
11、炒功能的燃烧器，点燃燃烧器后燃气阀门调至最大。一点燃15min后，使爆炒功能处于连续工作状态，用气体流量计测定燃气流量，记录运行期间实际消耗的燃气流量，气体流量计指针走一周以上的整圈数，且测定时间应不少于1min,重凭测定2次以上，读数误差小于2乐取两次流量的平均值。一按GB16410-2020中的式（D计算实测爆炒热负荷。实测折算爆炒热负荷按GB16410-2020中式（2）计算实测折算爆炒热负荷。爆炒热负荷偏差一一用式（3）计算额定热负荷精度。爆炒热负荷偏差二失测折算爆鬻二整爆炒热负aXm%额定爆炒热负荷5.5.3燃烧工况火焰传递（针对爆炒功能运行时新增的火孔）试验条件：3-2气，使用交流
12、电灶具用110%试验电压。试验状态：按正常使用状态安装，在座锅和不座锅状态下分别测试。试验方法：冷态点燃具有爆炒功能的燃烧器，并立即启动爆炒功能，记录火焰传遍所有新增火孔的时间和目测有无爆燃现象。离焰试验条件：3T气，使用交流电灶具用90$及110%试验电压。试验状态：按正常使用状态安装，在座锅和不座锅状态下分别测试。试验方法：冷态点燃具有爆炒功能的燃烧器，并立即启动爆炒功能，15s后目测有三分之一以上火孔离焰，则判定为离焰。熄火试验条件：3-3气，使用交流电灶具用90%及110%试验电压。试验状态：按正常使用状态安装，座锅和不座锅状态下分别测试。试验方法：冷态点燃具有爆炒功能的燃烧器，并立即
13、启动爆炒功能，15s后目测每个火孔是否都有火焰。同火试验条件：2-3气，使用交流电灶具用90%及110%试验电压。试验状态：按正常使用状态安装，座锅测试。试验方法：点燃具有爆炒功能的燃烧器，20Inin后启动爆炒功能，目测火焰是否回火。火焰均匀性试验条件：0-2气，使用交流电灶具用90%及110%试验电压。试验状态：按正常使用状态安装。试验方法：点燃具有爆炒功能的燃烧器，20min后启动爆炒功能，目测火焰是否清晰、均匀。试验项目试验条件、试验状态、试验方法5.5.3燃烧工况黑烟试验条件：1T气，使用交流电灶具用90%及UO*试验电压。试验状态：按正常使用状态安装。试验方法：点燃具爆炒功能的燃烧
14、器，2Omin后启动爆炒功能至火焰稳定，用净锅或光亮的金属板放在灶具上，目测是否有黑烟。接触黄焰试验条件：1T气，使用交流电灶具用90舟及110舟试验电压。试验状态：按正常使用状态安装。试验方法：冷态点燃具有爆炒功能的燃烧器，并立即启动爆炒功能，从启动开始至15min内观察是否有黄焰，若有黄焰，测试在任意Imin内，电极连续接触黄焰在30s以上时，为接触黄焰燃烧噪声试验条件：27气，使用交流电灶具用额定电压。试验状态：按正常使用状态安装，座锅和不座锅状态下分别测试。试验方法：一一点燃全部燃烧器，15min后连续启动爆炒功能，按GB16410-2020中图5所示与灶面板平齐的三点进行试验：使用声
15、级计，按A计权，快速档进行测定，环境本底噪声应小于40dB或比灶具实测噪声低10dB以上，否则按GB/T3768-2017中附录A进行修正。熄火噪声试验条件：27气,使用交流电灶具用90%及110%试验电压；试验状态：点燃全部燃烧器，在座锅和不座锅状态下分别测试。试验方法：点燃具有爆炒功能的燃烧器，启动爆炒功能并使其处于连续工作状态，15min后迅速关闭燃气阀门，按GB16410-2020中图5所示与灶面板平齐的三点进行试验：一使用声级计，按A计权，快速档进行测定，环境本体噪声应小于40（1B或比灶具实测噪声低10dB以上，否则按GB/T3768-2017中表2进行修正；一测定的最大噪声值应加5（1B作为熄火噪声。
