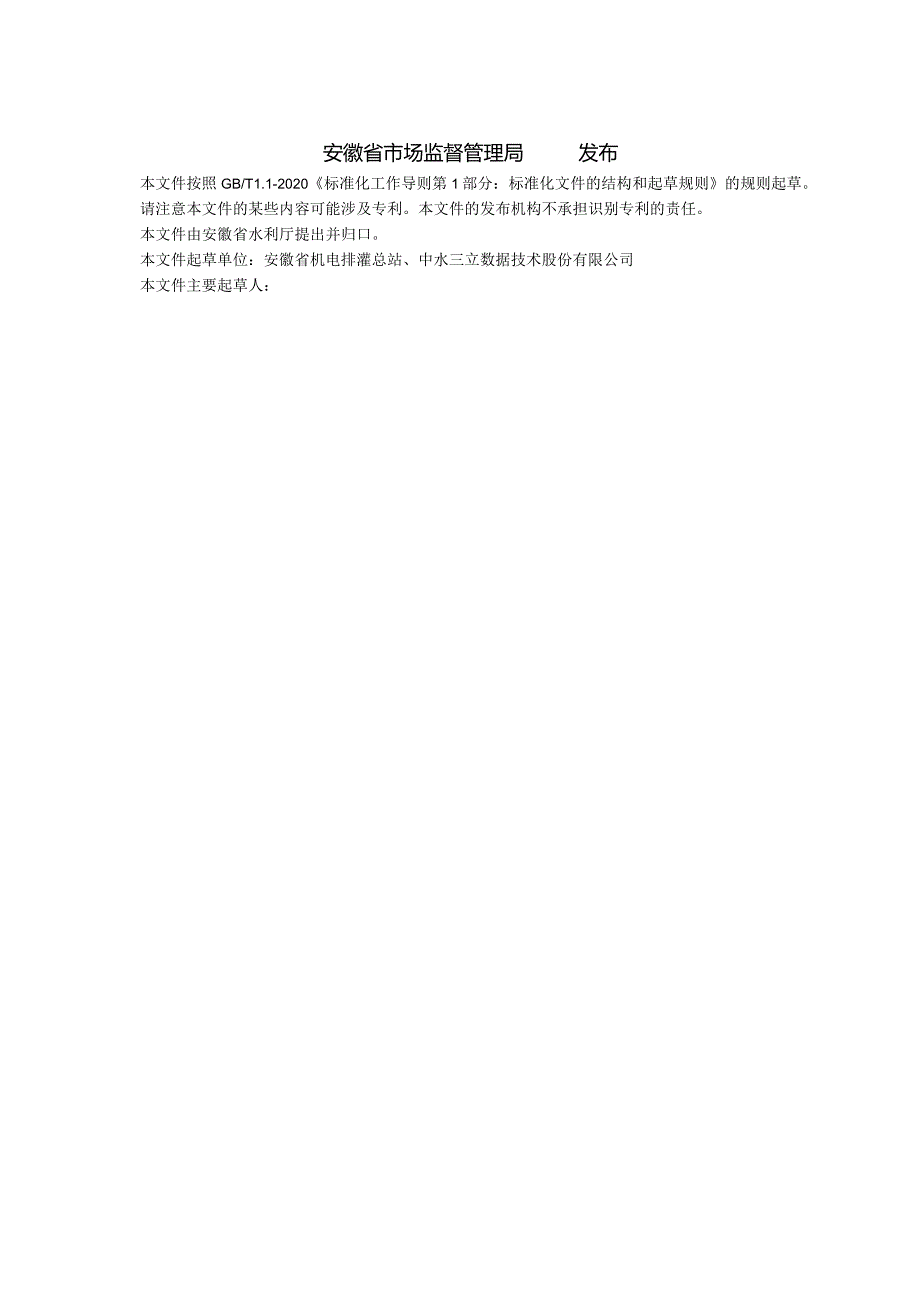

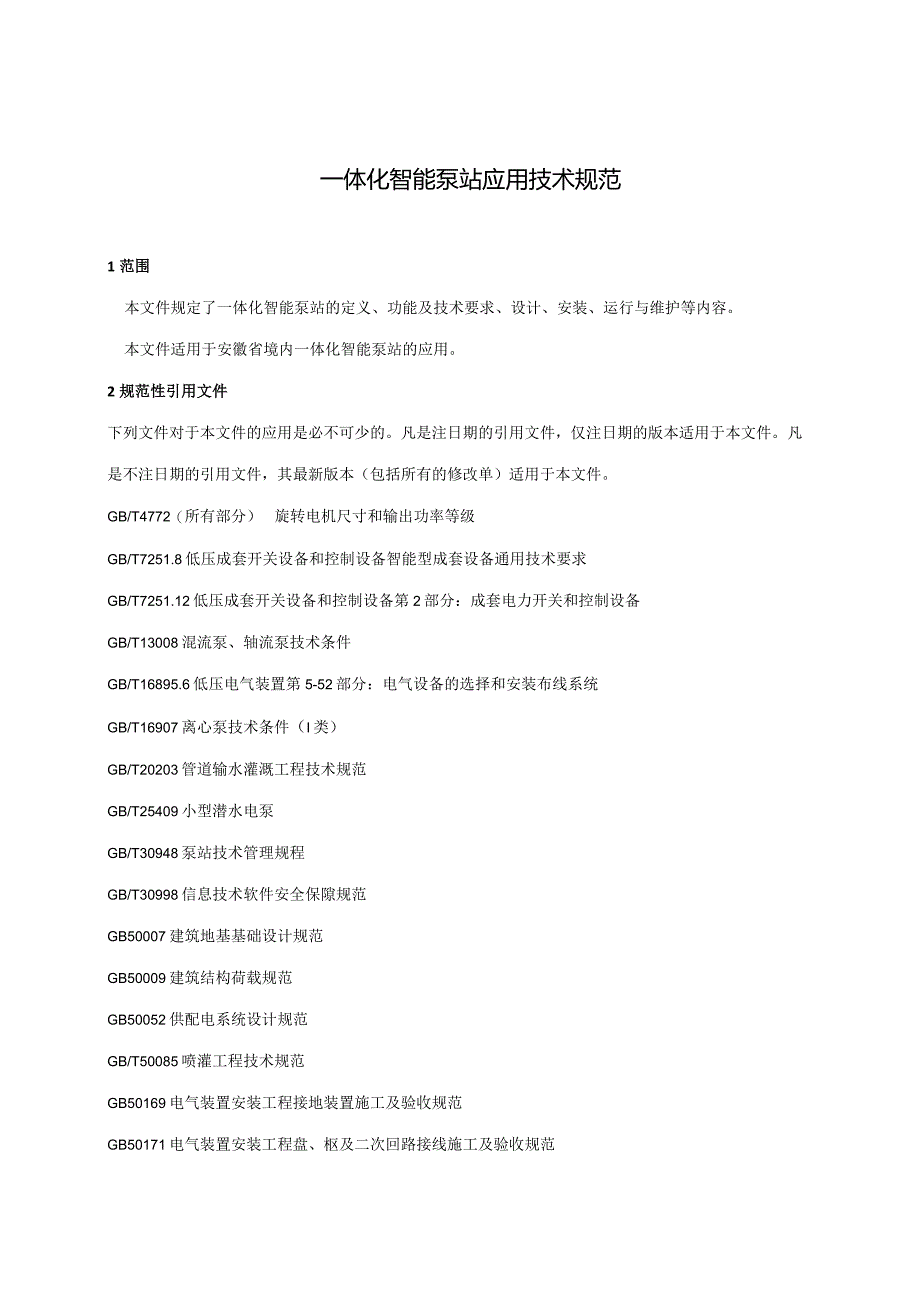

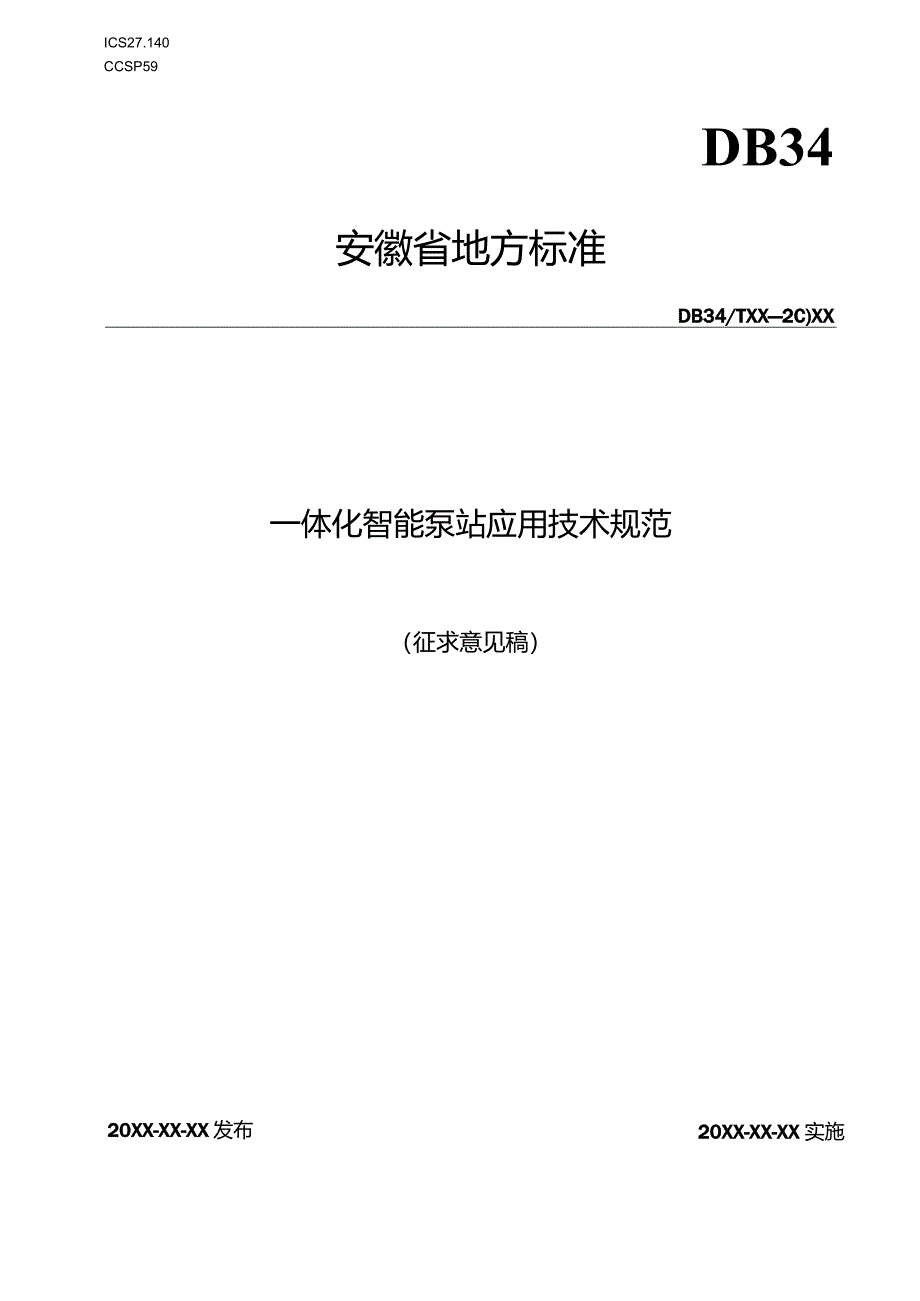

1、ICS27.140CCSP59DB34安徽省地方标准DB34/TXX2C)XX一体化智能泵站应用技术规范（征求意见稿）20XX-XX-XX 实施20XX-XX-XX发布安徽省市场监督管理局发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由安徽省水利厅提出并归口。本文件起草单位：安徽省机电排灌总站、中水三立数据技术股份有限公司本文件主要起草人：一体化智能泵站应用技术规范1范围本文件规定了一体化智能泵站的定义、功能及技术要求、设计、安装、运行与维护等内容。本文件适用于
2、安徽省境内一体化智能泵站的应用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4772（所有部分）旋转电机尺寸和输出功率等级GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求GB/T7251.12低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB/T13008混流泵、轴流泵技术条件GB/T16895.6低压电气装置第5-52部分：电气设备的选择和安装布线系统GB/T16907离心泵技术条件（I类）GB/T20203管道输水灌溉工
3、程技术规范GB/T25409小型潜水电泵GB/T30948泵站技术管理规程GB/T30998信息技术软件安全保隙规范GB50007建筑地基基础设计规范GB50009建筑结构荷载规范GB50052供配电系统设计规范GB/T50085喷灌工程技术规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、枢及二次回路接线施工及验收规范GB50265泵站设计规范GB50395视频安防监控系统工程设计规范GB/T50484微灌工程技术规范CJ/T3063给排水用超声流量计（传播速度差法）JB/T9248电磁流量计JGJ/T251建筑钢结构防腐蚀技术规程JJG1030超声波
4、流量计检定规程JJG1033电磁流量计检定规程SL317泵站设备安装及验收规范SL470灌溉用过滤器基本参数及技术条件SL550灌溉用施肥装置基本参数及技术条件3术语和定义下列术语和定义适用于本文件。3.1 装配式泵房assembledpumphouse采用工厂标准化生产的环保型构成（部）件，可实现现场快速拼装，用于安装泵组及相关设备的建筑物。3.2 一体化智能泵站integratedintelligentpumpingstation采用装配式泵房结构，将机、电、控制、保护、量测、过滤、施肥（药）安防、视频监视、通信设备等集于一体，具有信息采集、传输、处理及自动控制、智能化管理等功能的小型灌溉
5、排水设施。4设计1.1 应包括一体化智能泵站的总体布置及引水设计、设备选型、供配电设计、基础设计等。1.2 应符合GB50265、GB50009的规定。1.3 喷灌工程、微灌工程、管道灌溉工程的一体化智能泵站的泵房内部布置还应分别符合GB/T50085.GBT50485.GB/T20203的规定。1.4 泵站各功能组件宜采用模块化设计，具备可扩展性。1.5 供、配电设计应符合GB50052、GB/T16895.6的规定。1.6 喷灌泵站设置的过滤、施肥（药）装置应按GB/T50085的规定和生产厂家提供的选型手册进行选型。1.7 微灌泵站设置的过滤、施肥（药）装置应按GB/T50485的规定和
6、生产厂家提供的选型手册进行选型。1.8 泵房内的施肥（药）罐容积宜不大于200L。1.9 泵站供电设计应符合GB50052的规定。1.10 泵站配电线缆的选择应符合GB/T16895.6的规定。1.11 控制与智能模块应包括但不限于IC卡刷卡取水模块、过程控制模块、安全防盗报警模块、视频监视模块、通信模块、计量模块、远程遥控、远程视频监视等。1.12 喷灌泵站、滴灌泵站应选配过滤装置反冲洗自动控制模块、水肥（药）比调节与控制模块。1.13 泵站状态数据、安全防盗信息等实时上报。1.14 有远程监视或远程控制要求的一体化智能泵站应配置移动终端应用模块。1.15 IC卡刷卡取水模块应配置IC卡管理
7、系统，可选配电费计量模块、水费计量模块。IC卡管理模式宜按下列要求选择：a） 一体化智能泵站属农业种植大户或合作社使用时，应采用“一站一卡的管理模式；b） 一体化智能泵站属多个农业种植农户使用时，应采用“一站多卡”的管理模式，同时满足农户“一户一卡、一卡多站”的管理需求。1.16 一体化智能泵站泵房宜采用装配式泵房。符合GB50009的规定。1.17 泵房结构应根据环境条件、材质、结构形式、使用要求、施工条件和维护管理条件等进行防腐蚀处理，并应符合JGJ/T251的规定。1.18 泵房基础的设计应符合下列规定：a）泵房基础宜采用整体式基础；b）泵房基础承重不宜小于泵房及设备和所输送液体的总质量
8、的1.5倍，还应考虑水锤、泵组振动对泵房地基的影响；c）泵房基础应设置防震构件；d）泵房基础应预埋防雷接地体，接地体系应符合GB50169的有关规定。1.19 水泵应符合GB/T13008、GB/T16907和GB/T25409的规定。1.20 电动机应符合GBT4772.1,GBT4772.2和GB/T4772.3的规定。1.21 电动机功率大于IlkW时宜采用软启动方式启动远行。1.22 电气及智能设备控制柜应符合GB/T7251.12和GB/T7251.8的规定。1.23 灌溉泵站应设置水量计量装置，计量装置宜选用超声波流量计或电磁流量计，电磁流量计应按JB/T9248和JJGlo33的
9、规定选型；超声波流量计应按CJ/T3063和JJGlO30的规定选型。1.24 喷灌泵站、微灌泵站应设置过滤装置，过滤装置应符合SL470的规定。1.25 管道灌溉泵站、喷灌泵站、微灌泵站可设置施肥（药）装置，施肥（花）装置应符合SL550的规定。1.26 泵站的控制系统应具备过程自动化控制的全部功能，应采用一键启动，并应符合以下要求：a）接收到启动指令后，应能够根据水泵启动的流程自动完成泵站启动过程控制，直至主机组安全运行；b）应具备根据主机组和抽真空装置或充水系统、过滤装置、施肥（药）装置等设备的状态参数等过程量的变化，实现对这些设备的自动调节控制的功能，相关运行过程应实现联动与互锁；c）
10、喷灌工程、微灌工程的首部泵站，应根据过滤器前后压力差（或定时）实现自动清洗过滤器；d）具有施肥或加药装置的泵站，应具备施肥或加药比例调节与控制功能；e）应配备人机界面或智能移动终端，显示泵站运行信息。显示的运行信息应包括机组运行状态、故障信息、流量、水量、进出水池水位、管道压力及泵站内温湿度等。1.27 泵站控制系统应具备故障自检、自诊断、自恢复及远程复位等功能，故隙时应能语音提示故障内容及故障位置，并上传至在线管理平台和智能移动终端。1.28 泵站的启动与停止控制，现场应能采用IC卡刷卡控制方式；远程应能采用智能移终端控制。采IC卡刷卡控制泵站启动与停止的应具备以下功能：a）泵房外刷卡一键启
11、动与停止控制泵站运行；b） IC卡刷卡具有消费水费和电费充值功能，水费和电费的费率可授权设置；c） IC卡余额设置下限告警，费用为零时泵站应能自动停机。4.29 泵站应设置手动控制功能，包括泵组的启停控制、辅机的控制等，用于初始安装和维修调试。4.30 泵站应设置安防报警系统，包括感应探测器（防盗传感器）、声光报警装置等。4.31 人体感应探测器宜设置在泵房四周，并应满足以下要求：a）触发灵敏可调，并应具备防误触发措施;b）在泵房周边2m3m范围都可以探测到。4.32 声光警报器装置应具有语音提示及警告系统。4.33 泵站应设置视频监测系统，并满足下列要求：a）符合GB50395ft勺规定；b
12、）视频探头宜选用高清红外球机；c）泵房内设置探头不少于1个，泵房外设置探头不少于2个；d）具备图像抓拍、现地动态检测录像存储功能，存储时间不少于1个月。4.34 安防报警系统应与视频监视系统联动。当有移动物体接近泵房时，安防报警系统应能及时触发视频探头摄像或照相，并将现场图片发送至智能移动终端；管理人员应能远程监视泵房内和四周的实时状况，并能远程查看历史视频录像。4.35 安防报警系统应配备后备电源系统，在泵站电源切断的情况下，保证安防报警系统、视频监视系统和远程通讯系统能长期正常工作。后备电源系统宜采用太阳能装置发电和锂电池储能。5安装5.1 一体化智能泵站施工及安装应按SL317的规定，以
13、及批准的设计文件、一体智能泵站安装使用说明书等进行。5.2 电气及智能设备安装应符合GB50171的规定。5.3 装配式泵房安装时应符合安装使用说明书规定。5.4 一体化智能泵站各个部分调试检验完成后，应按SL317的规定进行验收。6运行6.1 一体化智能泵站的运行管理应按GB/T30948和一体化智能泵站安装使用说明书，制定本泵站运行管理制度和操作规程。6.2 一体化智能泵站长期停用和维修后再投入正式运行前，应进行试运行。6.3 一体化智能泵站可定期进行泵站巡检，巡视检查宜包括下列内容：a）泵组的运行电流、电压、保护装置动用状态；b）泵组运行的噪声与振动；泵站的实时流量、日（时段）供水量和累
14、计供水量;d）泵站上下游水位和系统工作压力；e）泵站拦污栅前、前池及进水池有无水草杂物、漂浮物等；f）泵房内的温湿度和泵房周边状况等。6.4 应根据国家有关安全生产的规定，结合一体化智能泵站特点，制定安全管理制度。6.5 泵房外部和进出水池周边宜设置护栏、警示标识。6.6 当接收到报警信号、泵站故障等异常信息时，应及时在线处理；不能在线完成处理时，应派维保人员到泵站现场处理。7维护7.1 一体化智能泵站的维护与检修应根据GB/T30948和一体化智能泵站使用说明书的规定执行，应由专业维保人员执行维护和检修，并实时在线监测和定期在线巡检。7.2 对于带过滤装置的体化智能泵站，应定期检查过滤网和过滤砂，并根据磨损情况进行更换。
