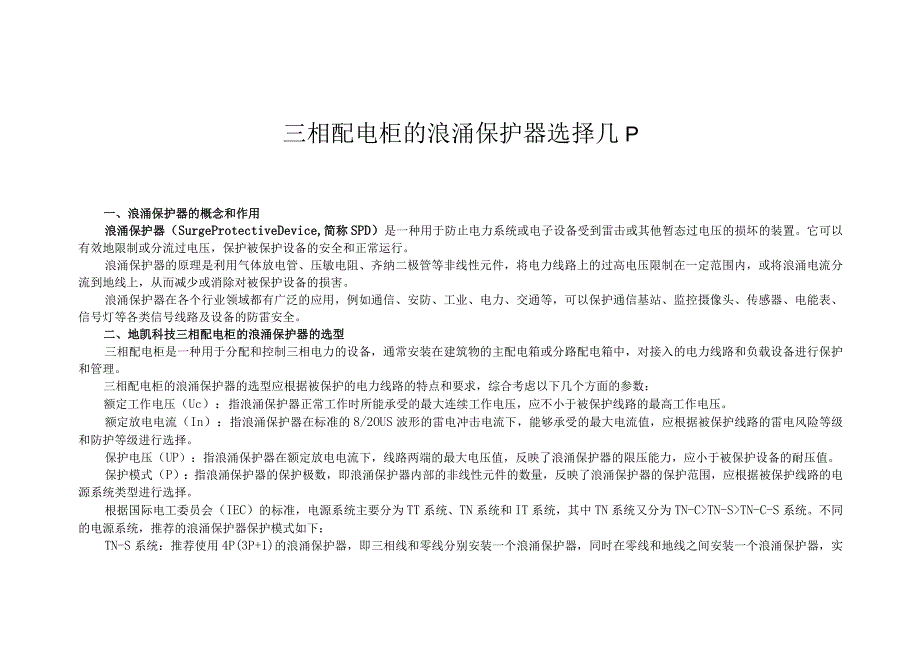

1、三相配电柜的浪涌保护器选择几P一、浪涌保护器的概念和作用浪涌保护器（SurgeProtectiveDevice,简称SPD）是一种用于防止电力系统或电子设备受到雷击或其他暂态过电压的损坏的装置。它可以有效地限制或分流过电压，保护被保护设备的安全和正常运行。浪涌保护器的原理是利用气体放电管、压敏电阻、齐纳二极管等非线性元件，将电力线路上的过高电压限制在一定范围内，或将浪涌电流分流到地线上，从而减少或消除对被保护设备的损害。浪涌保护器在各个行业领域都有广泛的应用，例如通信、安防、工业、电力、交通等，可以保护通信基站、监控摄像头、传感器、电能表、信号灯等各类信号线路及设备的防雷安全。二、地凯科技三相
2、配电柜的浪涌保护器的选型三相配电柜是一种用于分配和控制三相电力的设备，通常安装在建筑物的主配电箱或分路配电箱中，对接入的电力线路和负载设备进行保护和管理。三相配电柜的浪涌保护器的选型应根据被保护的电力线路的特点和要求，综合考虑以下几个方面的参数：额定工作电压（Uc）：指浪涌保护器正常工作时所能承受的最大连续工作电压，应不小于被保护线路的最高工作电压。额定放电电流（In）：指浪涌保护器在标准的8/2OUS波形的雷电冲击电流下，能够承受的最大电流值，应根据被保护线路的雷电风险等级和防护等级进行选择。保护电压（UP）：指浪涌保护器在额定放电电流下，线路两端的最大电压值，反映了浪涌保护器的限压能力，应

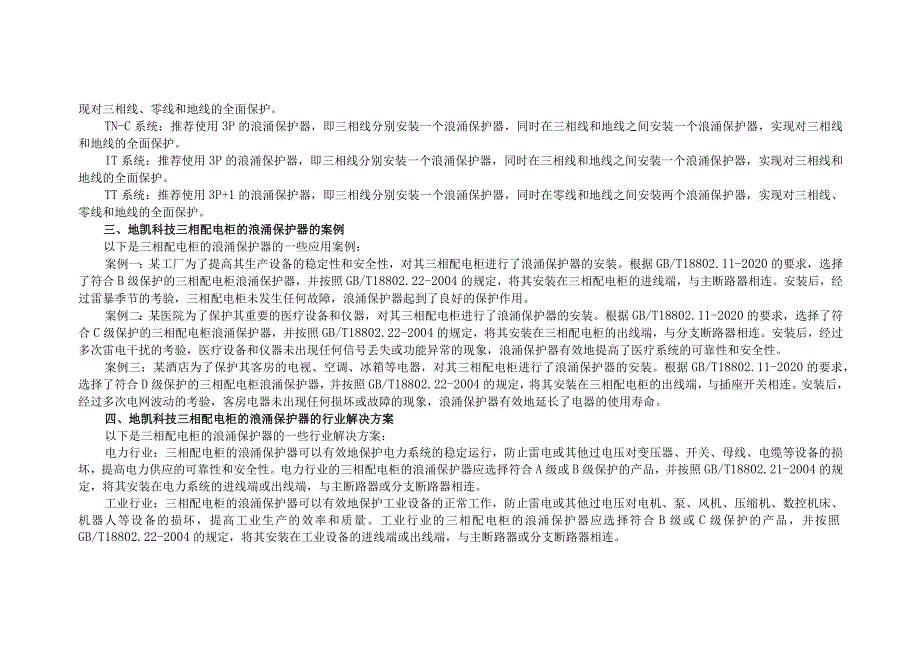

3、小于被保护设备的耐压值。保护模式（P）：指浪涌保护器的保护极数，即浪涌保护器内部的非线性元件的数量，反映了浪涌保护器的保护范围，应根据被保护线路的电源系统类型进行选择。根据国际电工委员会（IEC）的标准，电源系统主要分为TT系统、TN系统和IT系统，其中TN系统又分为TN-CTN-STN-C-S系统。不同的电源系统，推荐的浪涌保护器保护模式如下：TN-S系统：推荐使用4P(3P+1)的浪涌保护器，即三相线和零线分别安装一个浪涌保护器，同时在零线和地线之间安装一个浪涌保护器，实现对三相线、零线和地线的全面保护。TN-C系统：推荐使用3P的浪涌保护器，即三相线分别安装一个浪涌保护器，同时在三相线和
4、地线之间安装一个浪涌保护器，实现对三相线和地线的全面保护。IT系统：推荐使用3P的浪涌保护器，即三相线分别安装一个浪涌保护器，同时在三相线和地线之间安装一个浪涌保护器，实现对三相线和地线的全面保护。TT系统：推荐使用3P+1的浪涌保护器，即三相线分别安装一个浪涌保护器，同时在零线和地线之间安装两个浪涌保护器，实现对三相线、零线和地线的全面保护。三、地凯科技三相配电柜的浪涌保护器的案例以下是三相配电柜的浪涌保护器的一些应用案例：案例一：某工厂为了提高其生产设备的稳定性和安全性，对其三相配电柜进行了浪涌保护器的安装。根据GB/T18802.11-2020的要求，选择了符合B级保护的三相配电柜浪涌保
5、护器，并按照GB/T18802.22-2004的规定，将其安装在三相配电柜的进线端，与主断路器相连。安装后，经过雷暴季节的考验，三相配电柜未发生任何故障，浪涌保护器起到了良好的保护作用。案例二：某医院为了保护其重要的医疗设备和仪器，对其三相配电柜进行了浪涌保护器的安装。根据GB/T18802.11-2020的要求，选择了符合C级保护的三相配电柜浪涌保护器，并按照GB/T18802.22-2004的规定，将其安装在三相配电柜的出线端，与分支断路器相连。安装后，经过多次雷电干扰的考验，医疗设备和仪器未出现任何信号丢失或功能异常的现象，浪涌保护器有效地提高了医疗系统的可靠性和安全性。案例三：某酒店为
6、了保护其客房的电视、空调、冰箱等电器，对其三相配电柜进行了浪涌保护器的安装。根据GB/T18802.11-2020的要求，选择了符合D级保护的三相配电柜浪涌保护器，并按照GB/T18802.22-2004的规定，将其安装在三相配电柜的出线端，与插座开关相连。安装后，经过多次电网波动的考验，客房电器未出现任何损坏或故障的现象，浪涌保护器有效地延长了电器的使用寿命。四、地凯科技三相配电柜的浪涌保护器的行业解决方案以下是三相配电柜的浪涌保护器的一些行业解决方案：电力行业：三相配电柜的浪涌保护器可以有效地保护电力系统的稳定运行，防止雷电或其他过电压对变压器、开关、母线、电缆等设备的损坏，提高电力供应的

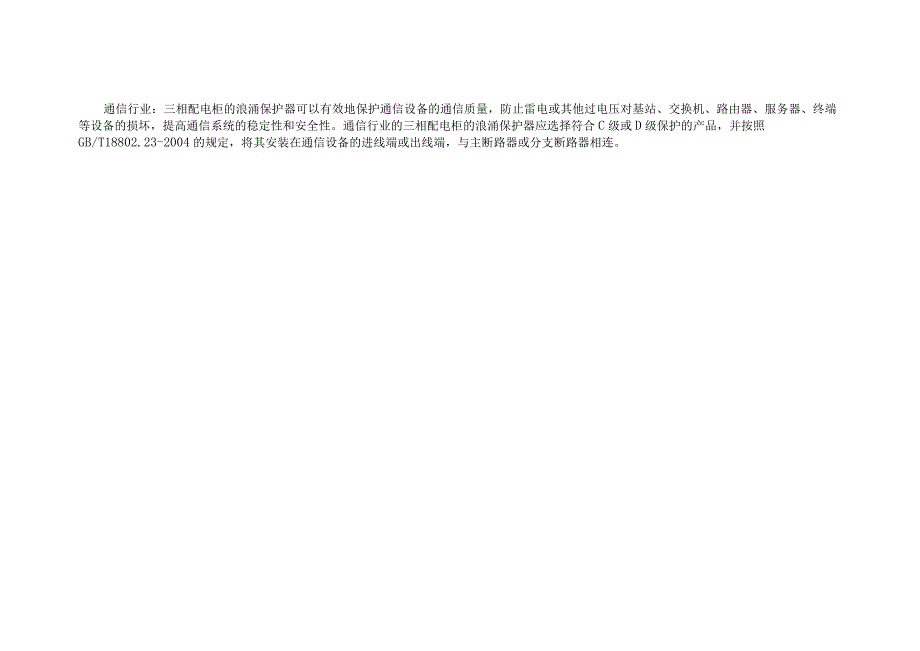

7、可靠性和安全性。电力行业的三相配电柜的浪涌保护器应选择符合A级或B级保护的产品，并按照GB/T18802.21-2004的规定，将其安装在电力系统的进线端或出线端，与主断路器或分支断路器相连。工业行业：三相配电柜的浪涌保护器可以有效地保护工业设备的正常工作，防止雷电或其他过电压对电机、泵、风机、压缩机、数控机床、机器人等设备的损坏，提高工业生产的效率和质量。工业行业的三相配电柜的浪涌保护器应选择符合B级或C级保护的产品，并按照GB/T18802.22-2004的规定，将其安装在工业设备的进线端或出线端，与主断路器或分支断路器相连。通信行业：三相配电柜的浪涌保护器可以有效地保护通信设备的通信质量，防止雷电或其他过电压对基站、交换机、路由器、服务器、终端等设备的损坏，提高通信系统的稳定性和安全性。通信行业的三相配电柜的浪涌保护器应选择符合C级或D级保护的产品，并按照GB/T18802.23-2004的规定，将其安装在通信设备的进线端或出线端，与主断路器或分支断路器相连。
