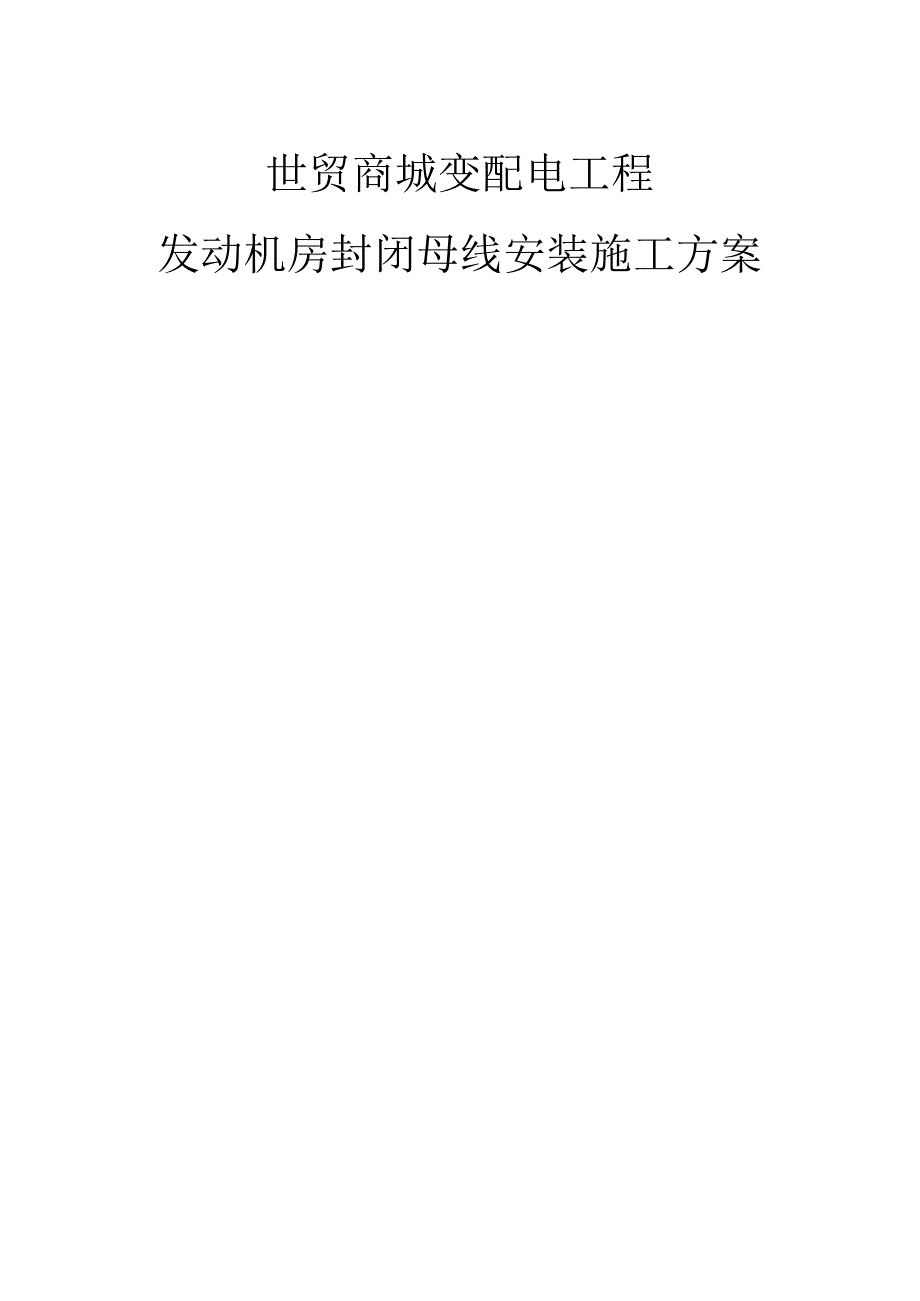

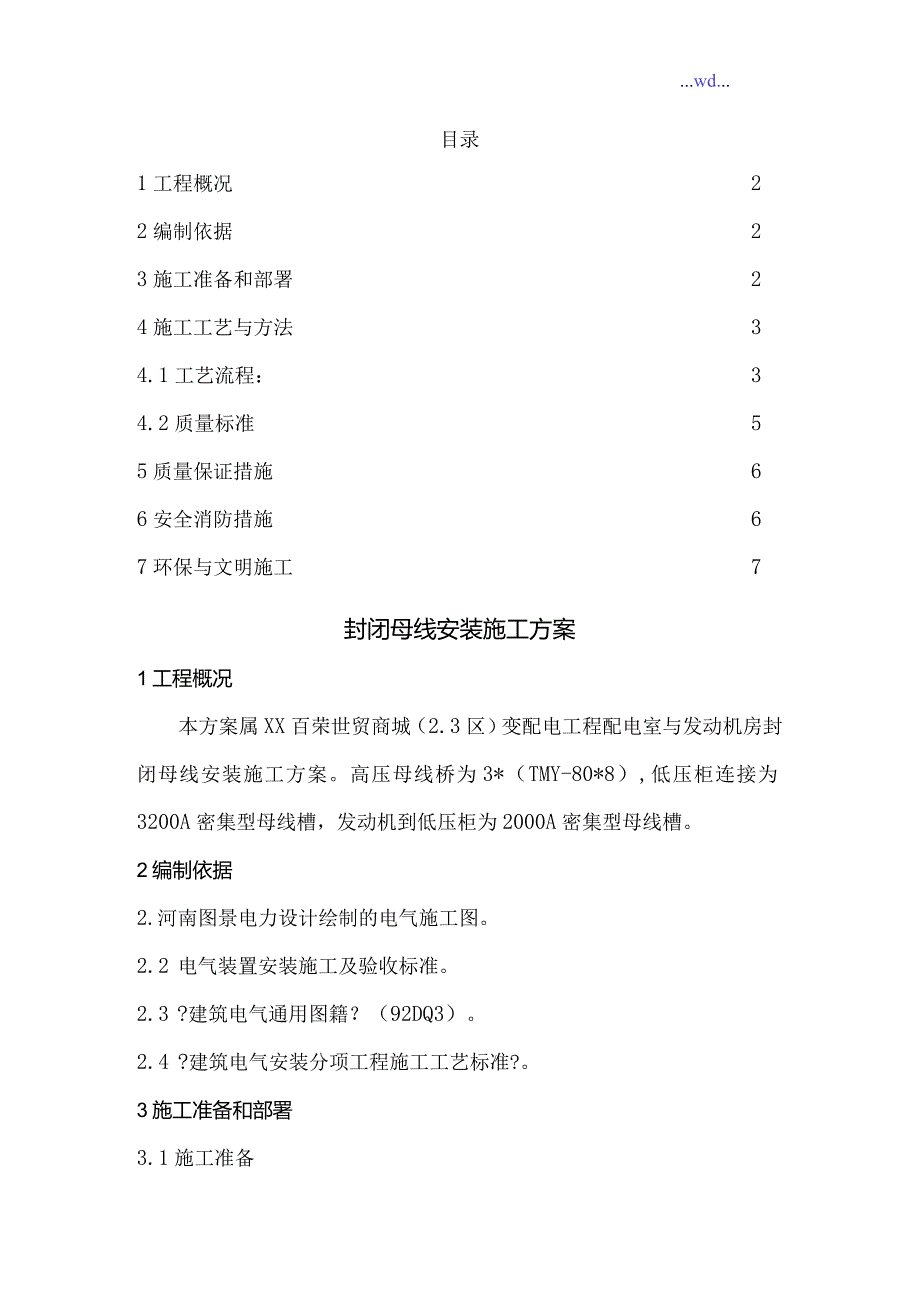

1、世贸商城变配电工程发动机房封闭母线安装施工方案.wd.目录1工程概况22编制依据23施工准备和部署24施工工艺与方法34.1工艺流程：34.2质量标准55质量保证措施66安全消防措施67环保与文明施工7封闭母线安装施工方案1工程概况本方案属XX百荣世贸商城（2.3区）变配电工程配电室与发动机房封闭母线安装施工方案。高压母线桥为3*（TMY-80*8）,低压柜连接为3200A密集型母线槽，发动机到低压柜为2000A密集型母线槽。2编制依据2.河南图景电力设计绘制的电气施工图。2.2 电气装置安装施工及验收标准。2.3 ?建筑电气通用图籍？（92DQ3）。2.4 ?建筑电气安装分项工程施工工艺标准

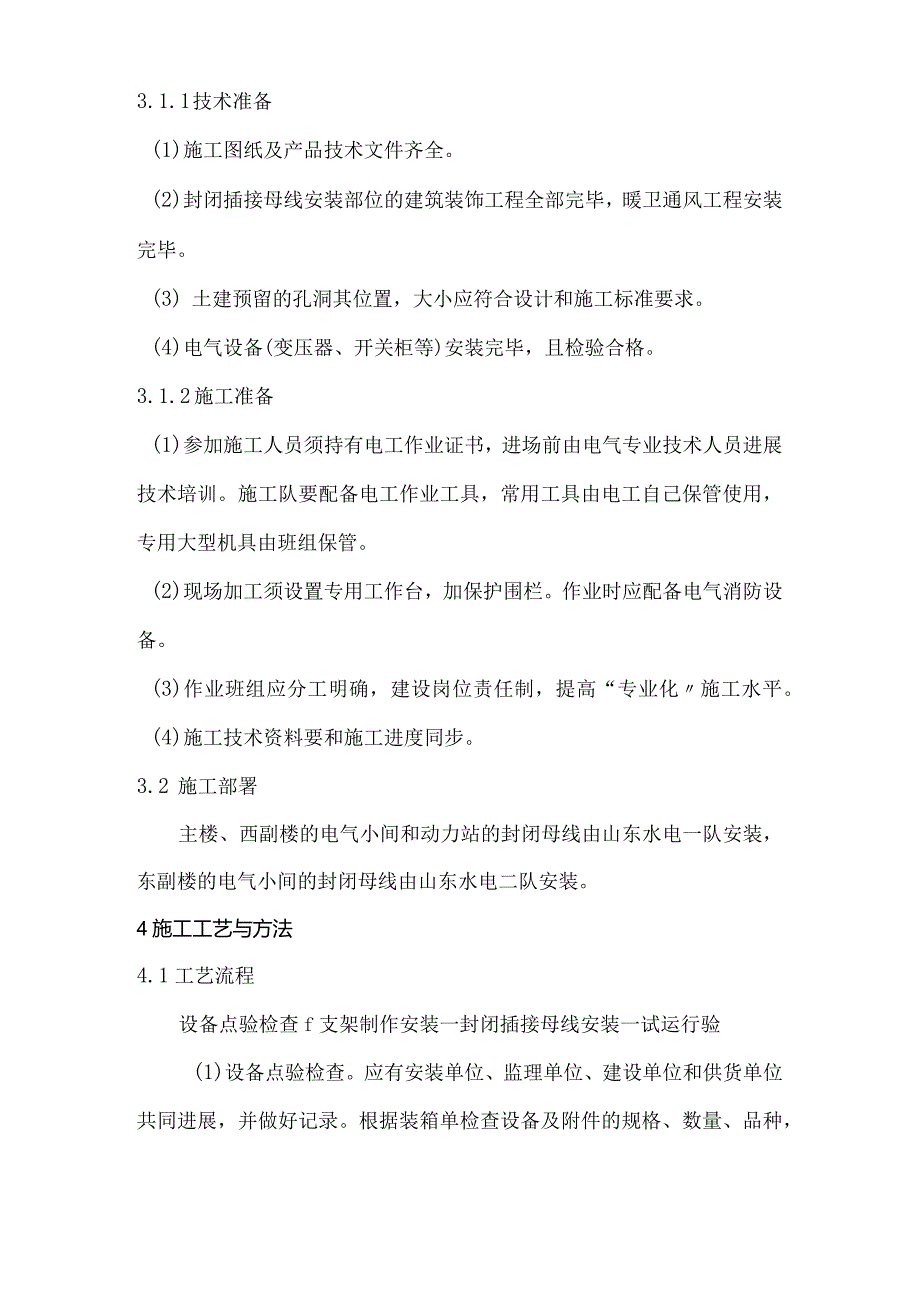

2、?。3施工准备和部署3.1 施工准备3.1.1 技术准备(1)施工图纸及产品技术文件齐全。(2)封闭插接母线安装部位的建筑装饰工程全部完毕，暖卫通风工程安装完毕。(3) 土建预留的孔洞其位置，大小应符合设计和施工标准要求。(4)电气设备(变压器、开关柜等)安装完毕，且检验合格。3.1.2 施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进展技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。(2)现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。(3)作业班组应分工明确，建设岗位责任制，提高“专业化施工水平。(4)施工技术
3、资料要和施工进度同步。3.2 施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装，东副楼的电气小间的封闭母线由山东水电二队安装。4施工工艺与方法4.1工艺流程设备点验检查f支架制作安装一封闭插接母线安装一试运行验(1)设备点验检查。应有安装单位、监理单位、建设单位和供货单位共同进展，并做好记录。根据装箱单检查设备及附件的规格、数量、品种，应符合设计要求。分段标志清晰齐全，外观无损伤，母线绝缘电阻符合设计要求。(2)支架制作安装。根据施工现场构造类型，支架应采用角钢或槽钢制作，支架上钻孔应用台钻或手枪钻钻孔，不得用气焊割孔和断料，孔径不得大于固定螺栓直径2mmo支架安装应固定牢靠
4、，膨胀螺栓固定支架不少于两条，吊架安装螺扣外露24扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀，无遗漏。封闭母线水平敷设时支持点间距不应大于2m,垂直敷设时支持点间距不应大于L5m,在通过各层楼板处采用专用附件支撑固定，在母线末端0.5米处内应有固定点。(3)封闭母线安装。一般要求：封闭母线应按设计和产品技术文件规定进展组装，组装前应对每段进展绝缘电阻的测试(用100OV摇表)，应不小于100MQ,并做好记录。母线端头应装封闭罩，母线外壳间有跨接地线。母线与设备连接宜采用软连接，母线紧固螺栓由厂家配套供应，应用力矩扳手紧固。母线水平敷设主要为悬挂吊装，吊杆直径应
5、与母线槽重量相适应(一般为12),螺母应能调节。封闭式母线垂直安装，沿墙或柱子处，应做固定支架，过楼板处应加装防振装置，并做防水台。封闭母线的连接不应在穿过楼板或墙壁处进展。封闭母线穿过防火墙、防火楼板时，应采用防火隔离措施，用防火枕进展密封。母线敷设长度超过40m时，应设置伸缩节。跨越变形缝应加装软伸缩节，保证变形缝活动不损伤母线。插接箱安装必须可靠固定，垂直安装时，标高应以插接箱底口为准，宜为1400mmo封闭母线外壳和支架必须可靠接地。(4)试运行验收试运行条件：配电室已到达送电条件，土建和装饰工程及其它工程全部完工并清理干净，与插接母线连接设备及连接安装完毕，绝缘良好。对封闭母线进展全
6、面的清理，接头连接严密，相序正确，外壳接地良好，绝缘电阻值符合施工标准的规定。送电顺序为：先高压，后低压，先干线，后支线，先隔离开关，后负荷开关。停电时与上述顺序相反。送电空载运行24小时无异常现象，办理验收手续。(5)递交以下验收资料：1)竣工图，变更洽商单；2)质量保证书和使用说明书；3)产品合格证和随带技术文件；4）调试记录和运行记录。4.2质量标准4.2.1主控工程：封闭母线外壳地线联接严密、无遗漏，母线绝缘电阻值符合设计要求。封闭线线的连接符合标准要求和产品技术文件规定。4. 2.2一般工程：支架安装应位置正确、固定结实、横平竖直、间距均匀、刷油漆均匀、无漏刷。封闭式母线组装和卡固位
7、置正确，固定牢靠，成排安装应排列整齐、间距均匀。允许偏差：两米段垂直允许偏差不大于4毫米，全长垂直（按楼层）允许偏差不大于5毫米，成排间距（每段内）允许偏差不大于5毫米。5质保证措施4.1 材料保证：物资部提供报验单，经专业技术人员检查后，方可使用，不合格的材料严禁使用。4.2 工序质量控制：实行质量责任制，严格按标准进展施工，对工程质量全面控制，做好自检、互检和预检工作。实行工序验收制，下一道工序施工前，必须对上一道工序进展验收，不符合验收标准的下一道工序不能施工，任何情况下不允许降低质量标准。5. 3施工人员应严格按照设计图纸和封闭母线加工大样图纸施工,施工人员无权修改图纸。5. 4施工人
8、员要分段、分节填写封闭母线绝缘电阻测试记录，相间和相对地绝缘电阻达不到100OM以上不能安装。5. 5封闭母线插接箱和封闭母线终端箱在安装之前，施工人员要认真检查箱内的电器元件和分接片是否完好，并填写绝缘电阻测试记录，相间和相对地绝缘电阻达不到100OM以上不能安装。6成品保护措施6. 1封闭插接母线安装完毕，暂不能送电运行，其现场设置有明显标志牌，以防损坏，也可保存其原有塑料膜包装。6. 2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护，以免损伤，严禁利用插接母插接箱作蹬踏支撑。6.3 安装过程中应轻搬轻放，搭接面不得磕碰6.4 安装或拆卸插接箱时，严禁带电作业。6. 5在电
9、气小间应挂标志牌“请勿入内，保护成品；在封闭母线和插接箱、终端箱上应挂明显标志牌“请勿接触设备，保护成品。7安全消防措施7. 1所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定结实。梯子上作业应有专人看护并有可靠的防滑措施。7.2现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。7. 3带电作业，需两人以上进展，穿绝缘鞋，防止触电，并备齐安全用具。7. 4参加调试工作人员始终要两人以上进展，佩带好各类防护用具，确保安全。调试中出现问题，要先切断电源，再检查设备情况。7.5送电必须两人以上进展，确认所要通电的开关
10、后，专人操作，一人监护，听从统一指挥。7. 6在送电和调试工作中，严禁非调试人员在次施工，调试好的设备,无关人员不得随意乱动。7.7使用机械钻孔时，严禁带手套操作或手持工件进展操作。对三级电源配电箱和手持式电开工具，应经常进展绝缘检查。7.8使用明火应办理明火手续和用火证明，在用火现场应注意周围环境，远离易燃物，并配齐必要的灭火器材，用火完毕应清理现场，消除隐患。7.9存放、使用电气焊、氧气及乙快时，应按规定集中管理，并且必须配备灭火器材工使用电焊时，把线、地线应双线到位，不得用金属构件做地线，并按规定操作。7.10设备通电调试前，室内要设置相应的消防器材。8环保与文明施工8.1施工人员在工地期间不准喝酒.8.2施工现场要做到活完场清。8. 3封闭母线要堆放到安全地方，不易挤压与碰撞。8.4使用机具保持机况良好，机容整洁。
