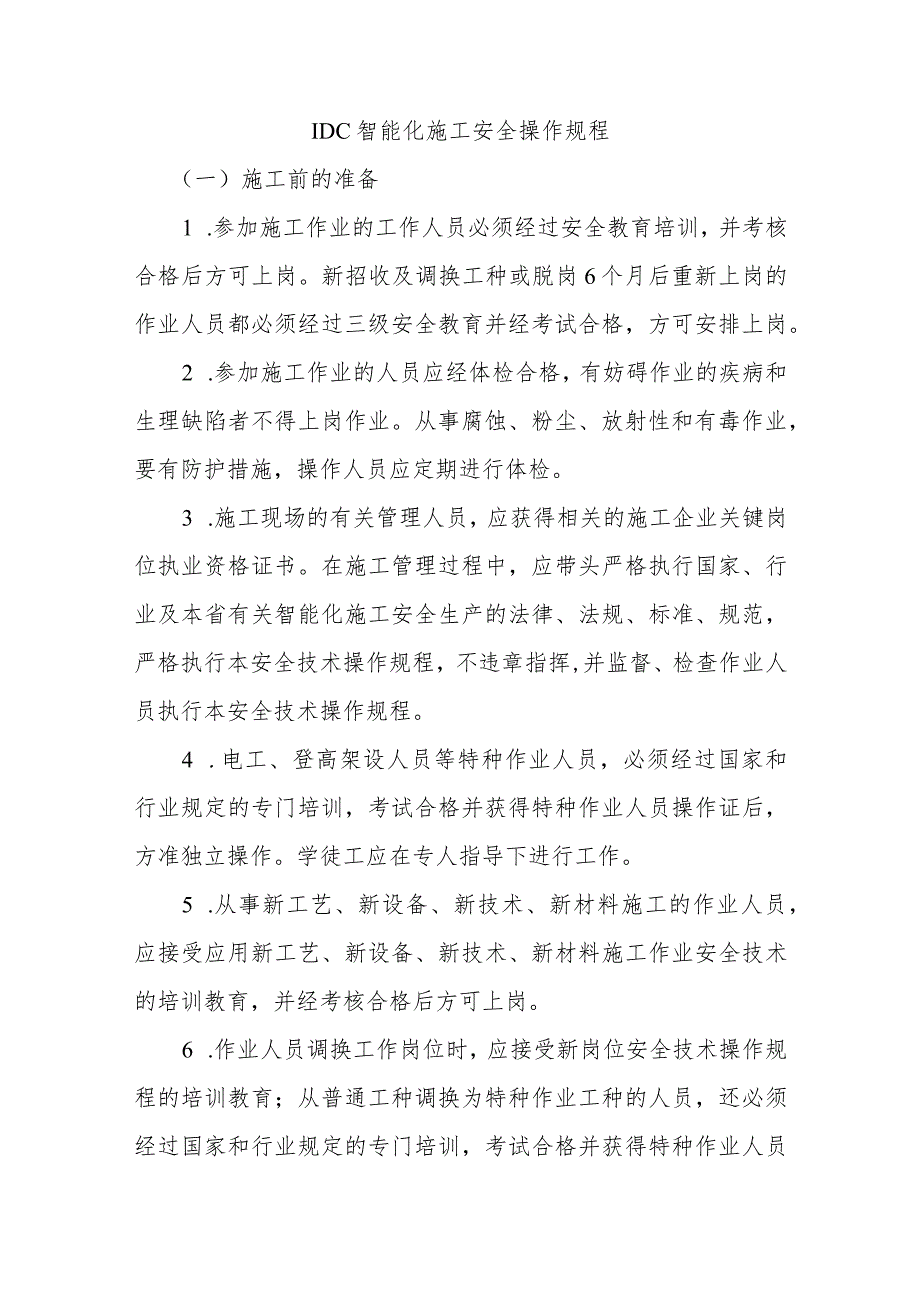

1、IDC智能化施工安全操作规程（一）施工前的准备1 .参加施工作业的工作人员必须经过安全教育培训，并考核合格后方可上岗。新招收及调换工种或脱岗6个月后重新上岗的作业人员都必须经过三级安全教育并经考试合格，方可安排上岗。2 .参加施工作业的人员应经体检合格，有妨碍作业的疾病和生理缺陷者不得上岗作业。从事腐蚀、粉尘、放射性和有毒作业，要有防护措施，操作人员应定期进行体检。3 .施工现场的有关管理人员，应获得相关的施工企业关键岗位执业资格证书。在施工管理过程中，应带头严格执行国家、行业及本省有关智能化施工安全生产的法律、法规、标准、规范，严格执行本安全技术操作规程，不违章指挥,并监督、检查作业人员执行

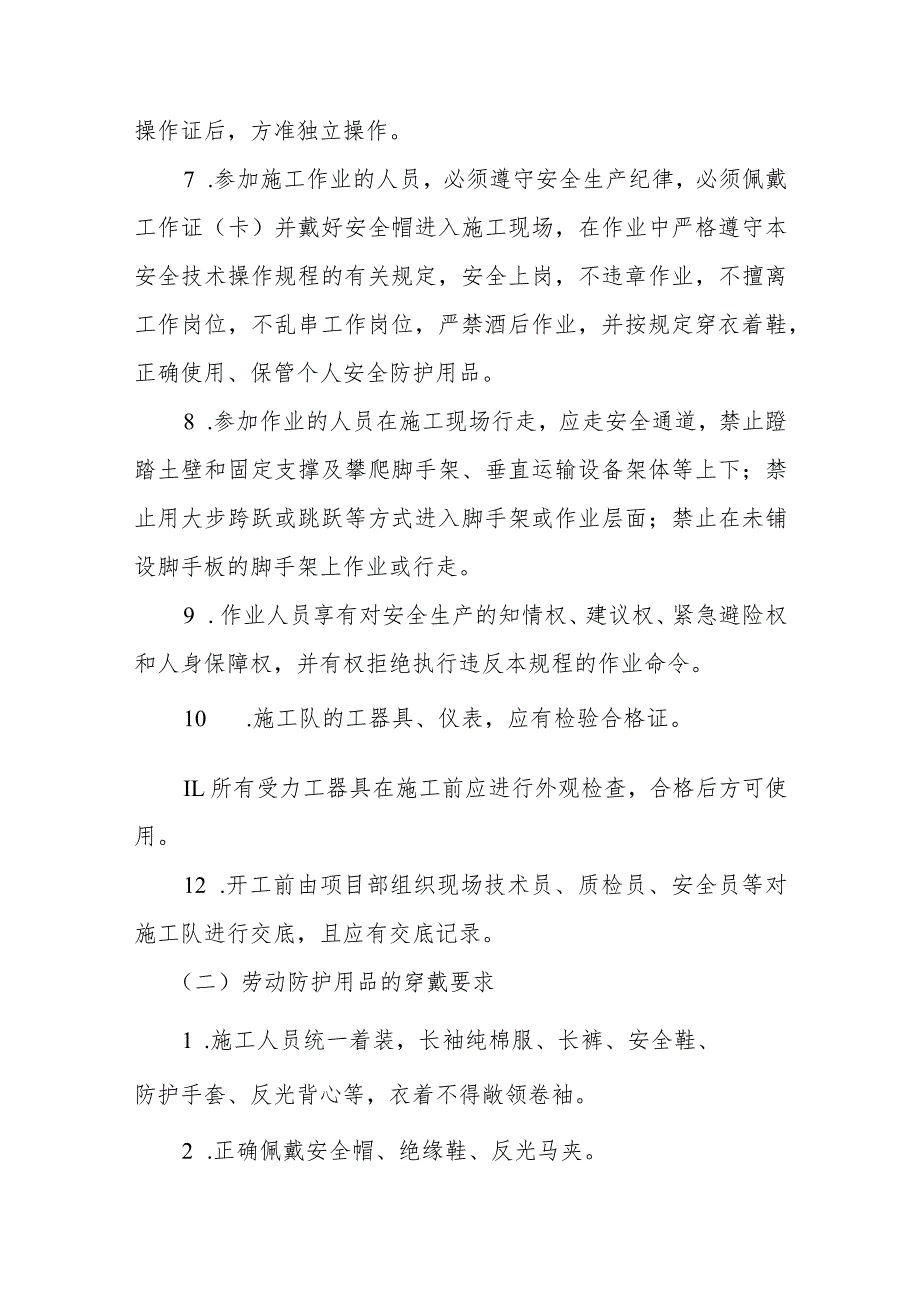

2、本安全技术操作规程。4 .电工、登高架设人员等特种作业人员，必须经过国家和行业规定的专门培训，考试合格并获得特种作业人员操作证后，方准独立操作。学徒工应在专人指导下进行工作。5 .从事新工艺、新设备、新技术、新材料施工的作业人员，应接受应用新工艺、新设备、新技术、新材料施工作业安全技术的培训教育，并经考核合格后方可上岗。6 .作业人员调换工作岗位时，应接受新岗位安全技术操作规程的培训教育；从普通工种调换为特种作业工种的人员，还必须经过国家和行业规定的专门培训，考试合格并获得特种作业人员操作证后，方准独立操作。7 .参加施工作业的人员，必须遵守安全生产纪律，必须佩戴工作证（卡）并戴好安全帽进入施
3、工现场，在作业中严格遵守本安全技术操作规程的有关规定，安全上岗，不违章作业，不擅离工作岗位，不乱串工作岗位，严禁酒后作业，并按规定穿衣着鞋，正确使用、保管个人安全防护用品。8 .参加作业的人员在施工现场行走，应走安全通道，禁止蹬踏土壁和固定支撑及攀爬脚手架、垂直运输设备架体等上下；禁止用大步跨跃或跳跃等方式进入脚手架或作业层面；禁止在未铺设脚手板的脚手架上作业或行走。9 .作业人员享有对安全生产的知情权、建议权、紧急避险权和人身保障权，并有权拒绝执行违反本规程的作业命令。10 .施工队的工器具、仪表，应有检验合格证。IL所有受力工器具在施工前应进行外观检查，合格后方可使用。12 .开工前由项目

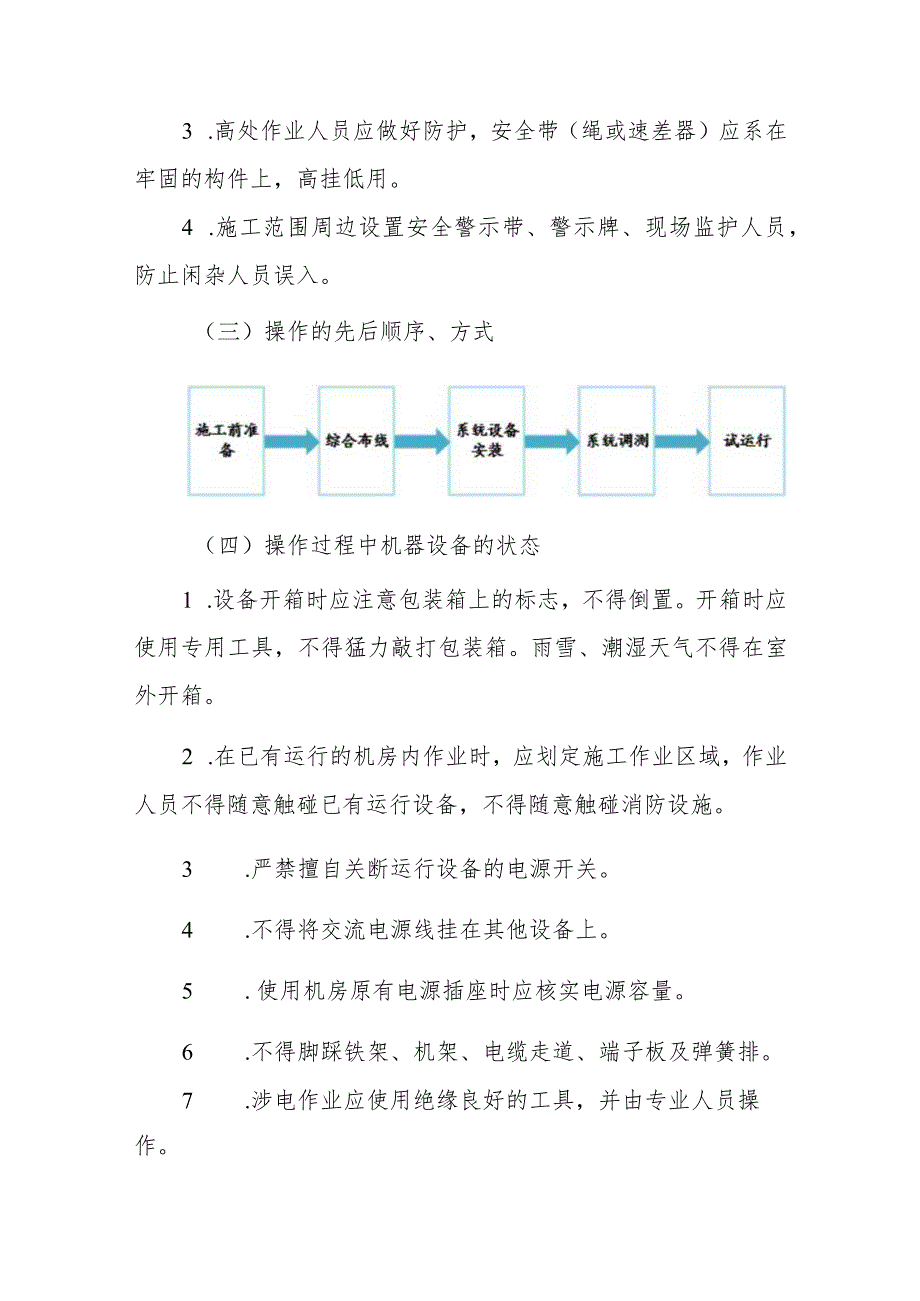

4、部组织现场技术员、质检员、安全员等对施工队进行交底，且应有交底记录。（二）劳动防护用品的穿戴要求1 .施工人员统一着装，长袖纯棉服、长裤、安全鞋、防护手套、反光背心等，衣着不得敞领卷袖。2 .正确佩戴安全帽、绝缘鞋、反光马夹。3 .高处作业人员应做好防护，安全带（绳或速差器）应系在牢固的构件上，高挂低用。4 .施工范围周边设置安全警示带、警示牌、现场监护人员，防止闲杂人员误入。（三）操作的先后顺序、方式（四）操作过程中机器设备的状态1 .设备开箱时应注意包装箱上的标志，不得倒置。开箱时应使用专用工具，不得猛力敲打包装箱。雨雪、潮湿天气不得在室外开箱。2 .在已有运行的机房内作业时，应划定施工作
5、业区域，作业人员不得随意触碰已有运行设备，不得随意触碰消防设施。3 .严禁擅自关断运行设备的电源开关。4 .不得将交流电源线挂在其他设备上。5 .使用机房原有电源插座时应核实电源容量。6 .不得脚踩铁架、机架、电缆走道、端子板及弹簧排。7 .涉电作业应使用绝缘良好的工具，并由专业人员操作。8 .铁架、槽道、机架、人字梯上不得放置工具和器材。9 .在运行设备顶部操作时，应对运行设备采取防护措施，避免工具、螺丝等金属物品落入机柜内。10 .在设备的顶部或附近墙壁钻孔时，应采取遮盖措施,避免铁屑、灰尘落入设备内，对墙、天花板钻孔则应避开粱柱钢筋和内部管线。（五）操作过程需要进行哪些测试和调整，如何进
6、行1.动力环境监控系统（1）综合布线1）电缆的敷设应符合下列要求：原则上按局方要求三线分离敷设，电缆的弯曲半径应大于电缆直径的1.5倍。电源线宜与信号线、控制线分开敷设。与设备连接电缆时，宜从设备的下部进线。电缆敷设应根据设计图进行，该采用保护套管的一定要采用保护套管。电缆的规格应严格控制，应避免随意选取造成返工或事故隐患。线缆的起、终、转角处应留有文字标记。导线连接处应当外加热缩管等护套。凡是电线、电缆进出酸性蓄电池室，应采用聚氯乙烯硬管或PUC线槽，防止硫酸蒸汽对它腐蚀，进出端口用耐酸材料将管口封堵。2）沿墙敷设应符合下列要求：线路应尽量短直、安全，便于施工及维护。应保持建筑物外表的整齐美
7、观，一般沿水平和垂直方向敷设。墙壁电缆的标高尽量一致。在办公楼及生活间内，其标高在为2.5m-3.5m,车间、室外为3.0m-5.5mo应尽量敷设在隐蔽和不易受外界损伤的地方，避免穿越高压、高温、潮湿、易腐蚀和有强烈的机械振动的地段。采用线槽布线时，应采用阻燃型线槽，电缆的外径为线槽内径的50%-65%,线槽尺寸尽量留有10%20%的余量。不允许线槽内有导线接头，在垂直或倾斜敷设时，应采取措施对线缆加以固定。在模块内的接线应固定，以避免因自重而造成接头扯坏。3）敷设管道电缆时，应符合下列要求：敷设管道电缆之前，应先清刷管孔。管孔内预设一根铁线。穿放电缆时宜涂抹黄油或滑石粉。进入管孔的电缆应保持
8、平直，无扭绞。管口、管与管连接处应采取防潮、防腐蚀、防虫等措施，可用水泥、橡皮泥等封堵。(2)设备安装1)模块安装墙上模块安装要求：模块距地面高度不低于L3m；模块间距不小于IOcmo模块与线槽间距不大于2cm。模块安装牢固，整齐。模块安装后不应影响现场运行维护人员的正常维护、操作活动。不应将模块安装在湿的墙面上，对于机架式安装将按局方要求进行安装。屏内模块安装要求：屏内有足够的安装空间，便于安装、接线及日后的维护。模块的安装位置不应影响现场维护人员对屏的正常维护及操作活动。模块的外壳开启绝不能碰到任何电极上。屏内模块安装方法：设备屏内的机架有适合于安装模块的安装孔，将模块的安装孔与机架上的安
9、装孔对应好，并用螺钉、螺帽将模块紧固在机架上。如果机架没有合适的安装孔则应采用标准DIN导轨条,先确定导轨长度，将导轨安装在机架上，再将模块用螺丝、螺帽固定在导轨上。应注意模块的安装位置附近绝不能有任何裸露的电极。2）传感器的安装动力部分传感器的安装要求：a.不应安装在强振动、潮湿的位置。b.不应影响设备维护人员对设备的正常维护和操作。C.安装牢固，安装的位置便于接线及操作。Ci.动力部分传感器的安装步骤：选取长度适当的导轨条，用螺杆、螺帽将其紧固在设备屏内的机架上。将传感器卡在导轨条上，注意应使其贴有接线端子图的一面朝外，便于接线、检测及检修。接好模块与传感器、传感器与采样点间的连线。屏内的
10、连线视情况可放入屏内的原有线槽内，对比较散的线可用扎带线扎绑好。若模块、传感器、采样点之间的连线在屏与屏之间跨越，应考虑尽量使导线在屏的顶部通过，否则应考虑加装线槽、线管。对局放有特殊要求集中安装的，需配备安装箱集中安装。环境部分传感器的安装要求：a.环境部分传感器包括：温、湿度传感器，积水传感器（变送部分），它们一般安装在机房的墙壁上，其安装方法相同。b.传感器应尽量靠近模块安装，以减少走线长度。C.温、湿度传感器应安装在能感测到机房内平均温、湿度的地方，勿装在空气对流区、阳光照射区、设备的热辐射区，应按要求将温度传感器的探头处于传感器的下方且装于模块的下端。CL传感器应避开潮湿和振动的位置
11、，安装应牢固。e.环境部分传感器的安装步骤：使用标准模板在规定的墙壁上作出标记。用6的电锤在各标记处钻入与膨胀螺栓同等深度的孔。在孔内塞入塑料膨胀螺栓，用相应的自攻螺钉将传感器的底座固定在墙上；接好传感器的连接线。特殊传感器的安装a.烟雾传感器的安装步骤：烟雾传感器应安装在天花板上，并应放置在设备的上方。用烟雾传感器标准模板在安用烟雾传感器标准模板在安装位置上做出安装孔的标记。6的电锤垂直在各标记处钻入与膨胀螺栓同等深度的孔。将5的塑料膨胀螺栓塞入孔内，端头与孔平齐。用配套的自攻螺钉将烟雾传感器的底座固定在天花板上。按照设计的线槽走向用塑料膨胀螺钉将线槽固定。按照接线图接好监控模块与烟雾传感器
12、之间连线。b.积水探头的安装步骤：传感器检测线缆安装在容易产生漏水的地方。把信号变换器安装在检测线缆附近，用两芯线连接检测线缆和信号变换器。连接好电源和输出线后，一加电信号变换器处于正常检测漏水的工作状态，绿色电源指示灯亮，输出为开路；当有漏水发生时，产生告警，红色灯亮，输出为短路；漏水消失后，告警恢复为正常的工作状态，红色指示灯灭，输出为开路。接漏水感应 纯任意：芯接漏水速应 绳任意芯输入输入(O拨码开关GREENRED3C12VGXDCD0输出接开关量通道接接DC12VEC12V正地3）监控设备的采点及接线原则a.采点应正确无误，能反映设备监控量的真实值或运行状态，且不影响设备的运行。b.
13、采样点应便于施工接线，不影响设备的美观。C.在设备屏上采点时，应优先考虑的采点次序为：二次接线端子排，表头、指示灯，一次接线端子。CL在一次接线端子时，应将采样线装上接线片用外加螺帽的方法固定在一次线的螺杆上。e.在没有断开负载的情况下切忌松开输电排与传输电缆的紧固螺丝。f.在二次接线端子排接线时，应将采样线装上接线片上再接入端子内。当采集线与原设备上的线串接时，应该用辂铁焊接并套上热宿管。h.为了安全，除了三相电流和外加信号保险的采样线不加保险外，其它采样线均串接一个0.25A的保险管。1.模拟量的接法有间接接入和直接接入。间接接入是采样点信号经过传感器的变换之后，接入模块的标准通道。直接接
14、入是将采样点的信号直接接入到模块的相应通道。k.开关量信号的采集应根据信号的形式接入模块或传感器中相应的开关量通道上，具体接法参考第十节中的相关性内容。1.控制的接线方法应该与设备手动控制一致，视要求接入常开、常闭触点。一般将常开触点并接在设备相应地开关触点上，将常闭触点串接在设备相应触点回路内。m.监控仪中模拟量通道端口均设计为标准的输入端口形式，输入范围为420mA的电流输入或15V的电压输入，设备的模拟量应通过传感器将采集值变换为标准电流或电压信号后接入监控仪的模拟量通道。4)漏水绳安装a.漏水绳不能安放在设备底座构件下面，以免因设备重量的变化而使漏水绳受到挤压产生误告警或不告警。b.漏
15、水绳缆施工时用专用胶贴固定在检测区域的地板表面。c.施工过程中，漏水绳表面应保证清洁干燥。如果地面有灰尘、泥沙、墙面泥浆等垃圾物，应先将这些垃圾清理干净后，然后铺设漏水绳。否则，这些垃圾敷在漏水绳表面会引起灵敏度变化，严重时会产生误报警。d.漏水绳安装时避免与大电流、强电压线缆并行走线，绝对不允许把漏水绳缆与大电流、强电压线缆捆扎在一起。e.以免强电压线缆破损或电磁干扰损坏漏水控制器及伤及人身安全。2.群控系统(1)综合布线1)电缆的敷设应符合下列要求:原则上按局方要求三线分离敷设。电缆的弯曲半径应大于电缆直径的1.5倍。电源线宜与信号线、控制线分开敷设。与设备连接电缆时，宜从设备的下部进线。电缆敷设应根据设计图进行，该采用保护套管的一定要采用保护套管。电缆的规格应严格控制。应避免随意选取造成返工或造成事故隐患。线缆的起、终、转角处应留有文字标记。导线连接处应当外加热缩管等护套。凡是电线、电缆进出酸性蓄电池室，应采用聚氯乙烯硬管或PUC线槽，防止硫酸蒸汽对它腐
