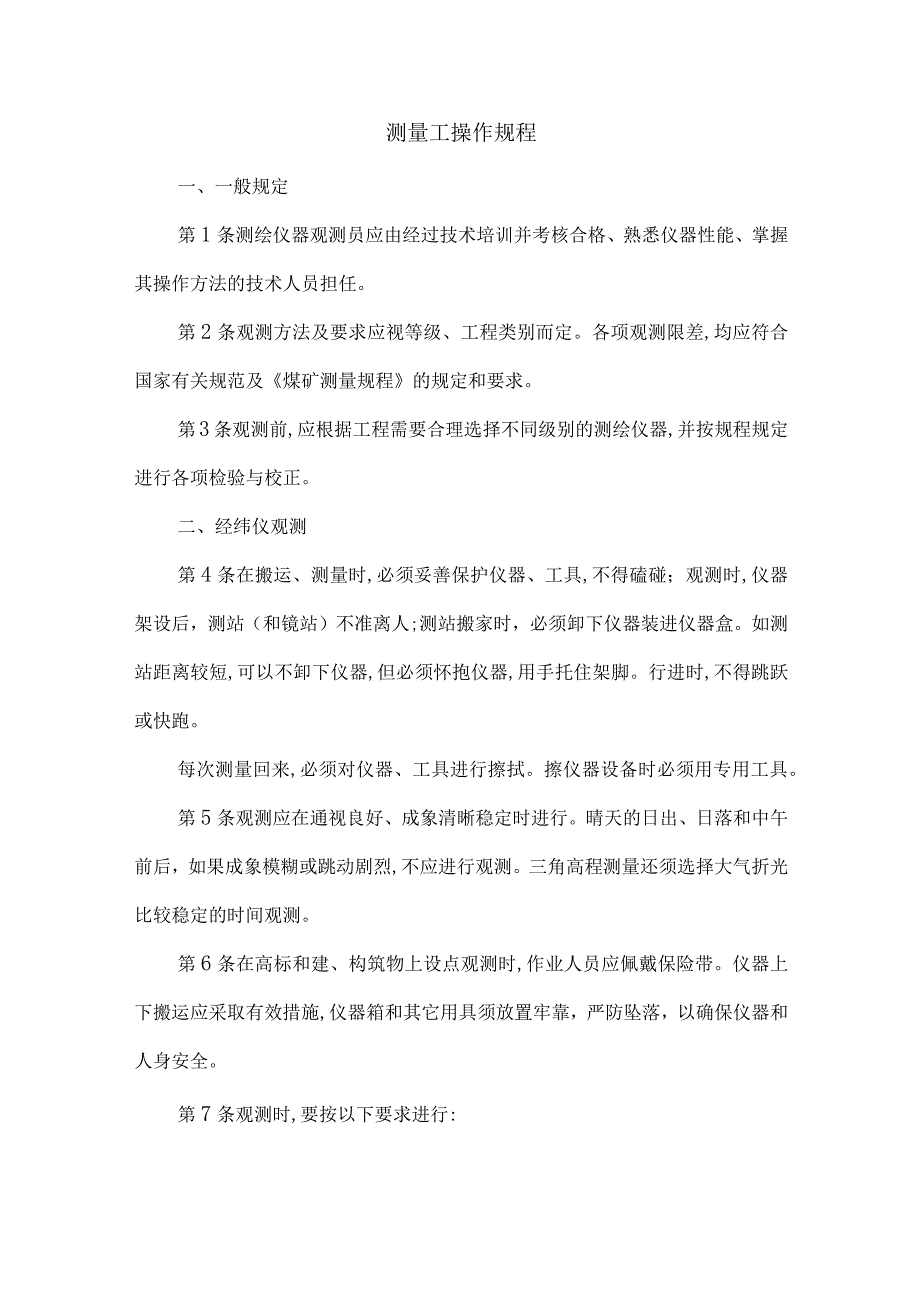

1、测量工操作规程一、一般规定第1条测绘仪器观测员应由经过技术培训并考核合格、熟悉仪器性能、掌握其操作方法的技术人员担任。第2条观测方法及要求应视等级、工程类别而定。各项观测限差,均应符合国家有关规范及煤矿测量规程的规定和要求。第3条观测前,应根据工程需要合理选择不同级别的测绘仪器,并按规程规定进行各项检验与校正。二、经纬仪观测第4条在搬运、测量时,必须妥善保护仪器、工具,不得磕碰；观测时,仪器架设后，测站（和镜站）不准离人;测站搬家时，必须卸下仪器装进仪器盒。如测站距离较短,可以不卸下仪器,但必须怀抱仪器,用手托住架脚。行进时,不得跳跃或快跑。每次测量回来,必须对仪器、工具进行擦拭。擦仪器设备时

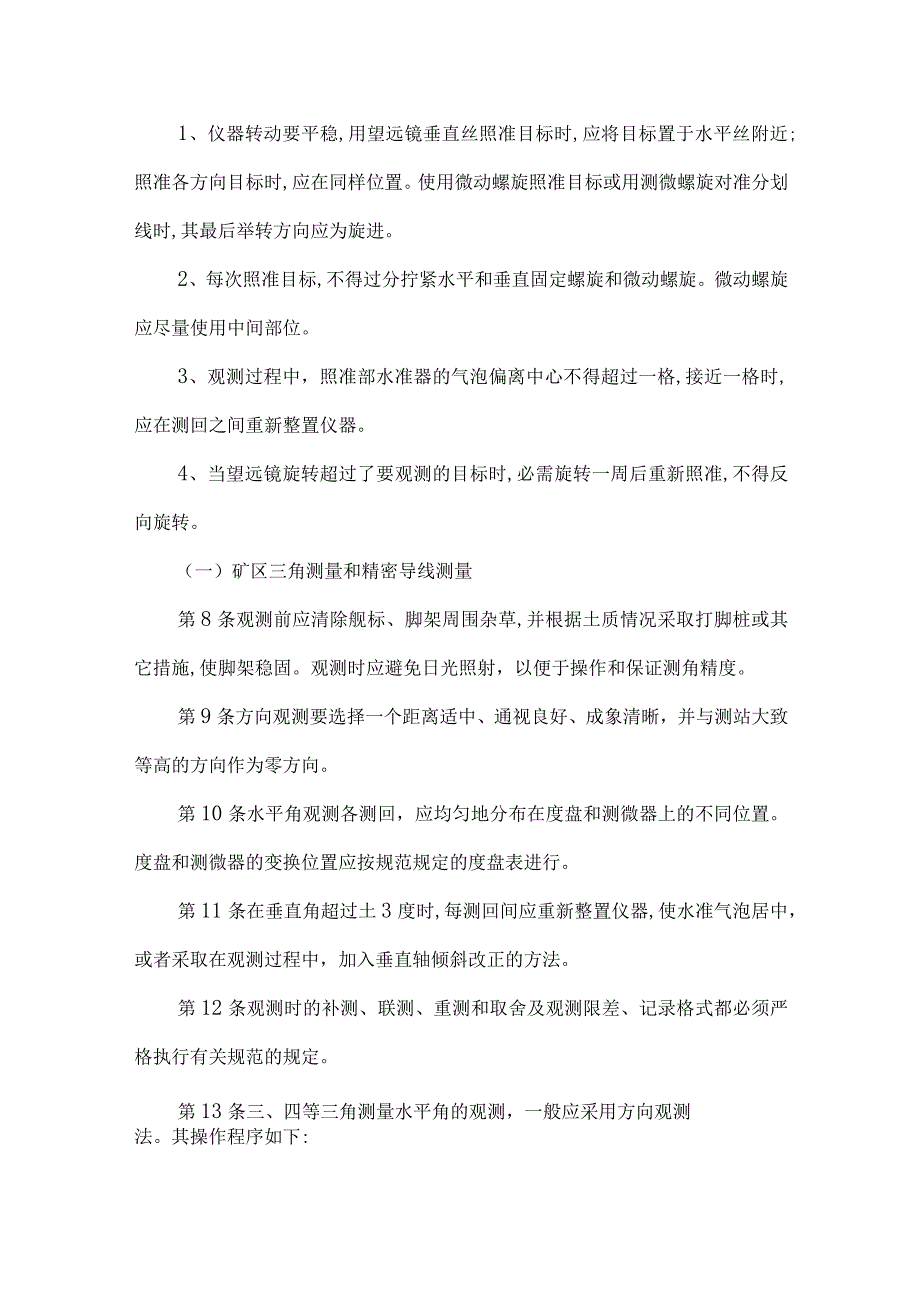

2、必须用专用工具。第5条观测应在通视良好、成象清晰稳定时进行。晴天的日出、日落和中午前后，如果成象模糊或跳动剧烈,不应进行观测。三角高程测量还须选择大气折光比较稳定的时间观测。第6条在高标和建、构筑物上设点观测时,作业人员应佩戴保险带。仪器上下搬运应采取有效措施,仪器箱和其它用具须放置牢靠，严防坠落，以确保仪器和人身安全。第7条观测时,要按以下要求进行:1、仪器转动要平稳,用望远镜垂直丝照准目标时,应将目标置于水平丝附近;照准各方向目标时,应在同样位置。使用微动螺旋照准目标或用测微螺旋对准分划线时,其最后举转方向应为旋进。2、每次照准目标,不得过分拧紧水平和垂直固定螺旋和微动螺旋。微动螺旋应尽量
3、使用中间部位。3、观测过程中，照准部水准器的气泡偏离中心不得超过一格,接近一格时,应在测回之间重新整置仪器。4、当望远镜旋转超过了要观测的目标时,必需旋转一周后重新照准,不得反向旋转。（一）矿区三角测量和精密导线测量第8条观测前应清除舰标、脚架周围杂草,并根据土质情况采取打脚桩或其它措施,使脚架稳固。观测时应避免日光照射，以便于操作和保证测角精度。第9条方向观测要选择一个距离适中、通视良好、成象清晰，并与测站大致等高的方向作为零方向。第10条水平角观测各测回，应均匀地分布在度盘和测微器上的不同位置。度盘和测微器的变换位置应按规范规定的度盘表进行。第11条在垂直角超过土3度时,每测回间应重新整置

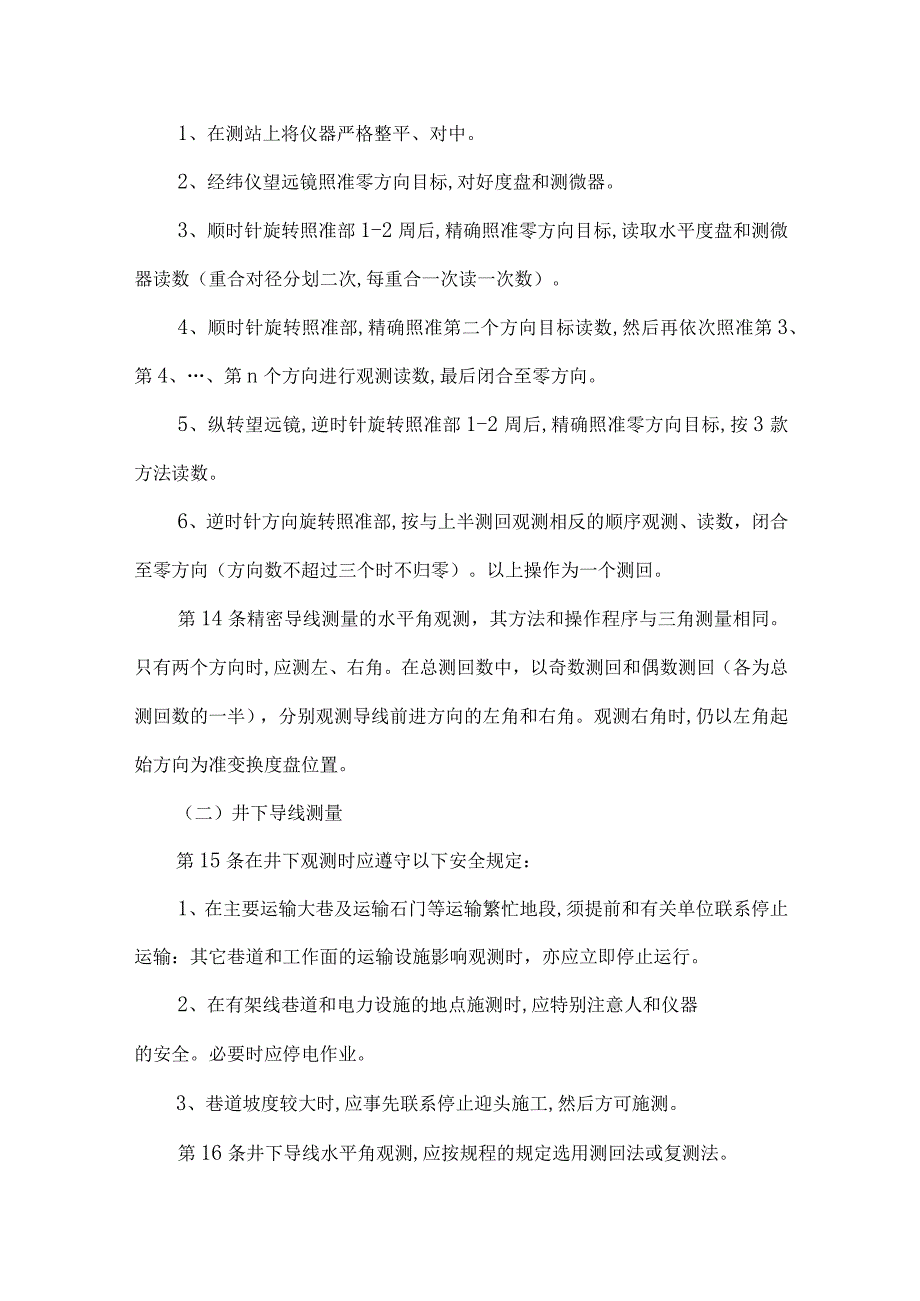

4、仪器,使水准气泡居中，或者采取在观测过程中，加入垂直轴倾斜改正的方法。第12条观测时的补测、联测、重测和取舍及观测限差、记录格式都必须严格执行有关规范的规定。第13条三、四等三角测量水平角的观测，一般应采用方向观测法。其操作程序如下:1、在测站上将仪器严格整平、对中。2、经纬仪望远镜照准零方向目标,对好度盘和测微器。3、顺时针旋转照准部1-2周后,精确照准零方向目标,读取水平度盘和测微器读数（重合对径分划二次,每重合一次读一次数）。4、顺时针旋转照准部,精确照准第二个方向目标读数,然后再依次照准第3、第4、第n个方向进行观测读数,最后闭合至零方向。5、纵转望远镜,逆时针旋转照准部1-2周后,精
5、确照准零方向目标,按3款方法读数。6、逆时针方向旋转照准部,按与上半测回观测相反的顺序观测、读数，闭合至零方向（方向数不超过三个时不归零）。以上操作为一个测回。第14条精密导线测量的水平角观测，其方法和操作程序与三角测量相同。只有两个方向时,应测左、右角。在总测回数中，以奇数测回和偶数测回（各为总测回数的一半），分别观测导线前进方向的左角和右角。观测右角时,仍以左角起始方向为准变换度盘位置。（二）井下导线测量第15条在井下观测时应遵守以下安全规定：1、在主要运输大巷及运输石门等运输繁忙地段,须提前和有关单位联系停止运输：其它巷道和工作面的运输设施影响观测时，亦应立即停止运行。2、在有架线巷道和
6、电力设施的地点施测时,应特别注意人和仪器的安全。必要时应停电作业。3、巷道坡度较大时,应事先联系停止迎头施工,然后方可施测。第16条井下导线水平角观测,应按规程的规定选用测回法或复测法。第17条测回法一个测回操作步骤如下：1、在测站上将仪器严格整平、对中。2、照准后视目标,安置水平度盘的读数略大于。度。3、顺时针旋转照准部照准前视目标,读取度盘读数；4、纵转望远镜照准前视目标,读取度盘读数。5、逆时针旋转照准部照准后视目标,读取度盘读数。第18条复测法一次复测步骤如下：1、在测站上将仪器严格整平,对中。2、照准后视目标,安置水平度盘为O度，固定度盘,打开复测器。3、顺时针旋转照准部前视目标,读
7、取度盘读数,关闭复测器。4、纵转望远镜照准后视目标,固定度盘不读数,打开复测器。5、随时针旋转照准部照准前视目标,读取度盘读数。第19条风速过大,对中困难的地段,可采用镜上光学对中，或采用挡风措施以确保对中精度。第20条设点困难或边长过短时,为保证测角精度,可采用三架法施测。（三）三角高程测量第21条地面三、四等三角高程测量垂直角的观测，一般将观测方向分成若干组,每组包括2-4个方向，分别进行观测;若通视条件不佳,也可以分别对每一个方向进行连续观测。第22条每一个方向的观测,要在垂直度盘的两个位置上进行。第23条各方向垂直角观测的照准部位,须按规范规定的有关符号记入手簿。第24条垂直角的观测程
8、序:在垂直度盘的一个位置上,将望远镜的一根或二根水平丝依次照准该组中的每一目标,并进行垂直度盘读数（重合对分划线两次）；纵转望远镜,依相反的照准次序进行垂直度盘的另一位置观测;如此完成该组中每二方向一测回的操作。第25条两个镜位照准目标时，目标的成象应位于垂直丝左、右附近的对称位置。用三丝法观测时,纵转望远镜前后,水平丝照准一律按上、中、下丝的次序进行。第26条在进行垂直角观测前,应将照准部水准器整置水平;在每次进行垂直度盘读数以前,必须将垂直度盘上的气泡精确调至中央。第27条观测过程中，当发现指标差的绝对值大于30秒时应进行校正已测完的一个完整测回，若其它各项符合限差要求,仍可使用。第28条
9、垂直角观测的限差与重测应严格执行规范规定。第29条观测结束,必须量取舰标和仪器水平轴至中心标石上标志面的高度。第30条井下三角高程测量采用中丝法施测。观测方法与地面三角高程测量相同。井下三角高程测量可与水平角观测同时进行。第31条井下三角高程测量同时要测量仪器高和前视高,并量测该点至底板高度。（四）施工测量第32条用经纬仪施工放线,标定次数和其它限差严格按有关规程要求确定；每次必须采用两个镜位标定,取其平均位置；严禁用一个镜位标定。第33条土建施工中,用经纬仪以极坐标法、支距法或,交会法等放样后,应对各轴线间的几何关系进行检查,无误后方可使用。第34条用经纬仪标定巷道中腰线时,必须采用两个镜位
10、进行。三、水准仪观测第35条使用补偿或自动安平水准仪时,在观测前圆水准器应严格校正,观测时必须严格置平。第36条作业过程中应经常对仪器i角进行检验。当使用补偿或自动安平水准仪时,作业开始一周内每天应测定i角一次，i角稳定后每隔15天测定一次。第37条观测之前将仪器整平,找出倾斜螺旋的标准位置（零点）并做上记号,便于以后每测站都能较迅速整平。随着气温的变化,还要注意随时调整倾斜螺旋的标准位置。第38条除路线拐弯处外,每一测站上的仪器和前后视标尺的三个位置,应尽可能接近一条直线,并且要求前后视距尽量相等。第39条工作间歇时,应尽量在水准基点上结束观测,否则应选择两个坚稳可靠、光滑突出、便于放置标尺
11、的固定点作为间歇点，并作出标志。（一）地面水准测量第40条地面等级水准测量须遵守以下规定：1、在水准导线各测站上安置水准仪三脚架时,应使其中RA两脚与水准路线方向平行,而第三脚轮换置于路线方向的左侧与右侧。2、同一测站上观测时,不得两次调焦。转动仪器的倾斜螺旋和测微鼓时,其最后旋转方向，均应为旋进。3、每一测段的往测与返测，其测站数均应为偶数,否则应加入标尺零点差改正。由往测转向返测时,两根标尺必须互换位置。并应重新整置仪器。4、晴天观测时,须用测伞遮蔽阳光;转点应选择稳固岩石或固定物体（如树桩、轨面、墙角等），如在松土地上,必须踏实并用尺垫。第41条三等水准测量应采用中丝读数法,并进行往返观
12、测。当使用有光学测微器的水准仪和线条式锢瓦水准标尺进行观测时，也可采用光学测微法进行单程双转点观测，两种方法每测站观测顺序均为:后一前一前一后。第42条四等水准测量采用中丝读数法。当两端点为高等级水准点或自成闭合环时，可只进行单程测量，由已知点起测的四等水准支线,必须进行往返或单程双转点法观测。等水准测量每站观测顺序可为：后一后一前一前。第43条采用双面标尺中丝读数法的观测步骤如下：1、整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准器泡两端影象分离不大于1厘米）。2、将望远镜对准后视尺黑面,用倾斜螺旋置水准气泡居中，再用视距丝和中丝精确读定标尺读数。3、照准前视标尺黑面按2款进行操作。4、照
13、准前视标尺红面按2款进行操作,此时只用中丝进行标尺读数。5、照准后视标尺红面,按4款进行操作。当四等水准测量采用后一后一前一前的观测顺序时,在2款操作结束后,紧接着进行5款的操作,然后进行3、4款的操作。第44条采用单面标尺法观测步骤如下：1、整置仪器竖轴至垂直位置。2、按第43条2款进行操作。3、照准前视标尺按2款进行操作。4、变换仪器高度至10厘米以上,整置仪器与1款同。5、照准前视标尺,按2款进行操作,此时只用中丝进行标尺读数。6、照准后视标尺,按5款进行操作。当四等观测采用后一后一前一前的观测顺序时,变换仪器高度后,可先进行后视标尺的读数。第45条等外水准测量操作程序采用中丝法后一后一
14、前一前的观测顺序,与四等水准测量操作相同。（二）井下水准测量第46条井下水准测量一般采用两次仪器高方法观测，其操作程序如下：1、用圆水准器将仪器粗略整平,前后标尺距离大致相等。2、将望远镜照准后视标尺,旋转倾斜螺旋,使符合水准气泡两端影象精密重合,用中丝读取后视标尺读数。3、照准前视标尺,转动倾斜螺旋使水准气泡精密居中，用中丝读取前视标尺读数。4、变换仪器高,依上述步骤重新进行操作。四、平板仪测量第47条测图时注意保持图面清洁,非本测站施测范围内的图面部分,可用白布（纸）盖好。迁站前,要对照实地检查地貌、地物各点的位置和相互几何关系,发现点位丢漏或错位等问题，必须及时纠正。第48条图面注记要清
15、楚遇有复杂的地段应随时按实地情况进行地貌描述。每板图清绘后,应到实地全面对照检查。第49条平板仪测图时应按下列步骤进行：1、对中先将图板以目估概略定向整平,然后用对点器上部的尖端对准图板上控制点，移动平板使对点器的垂球尖端对准地面控制点,并使图板和地面两点在一条铅垂线上。2、整平旋转平板基座的脚螺旋,使图板上水准器在相互垂直的两个位置上都能使气泡居中。3、定向将平板仪的直尺边通过图上新展绘的本测站点和已知定向点（最好用距离较远的控制点进行定向）。转动平板,用望远镜或照准仪照准地面上相应的已知点,然后固定图板,F用其它控制点检验无误后,方可开始测图。第50条用大平板仪测图时,应按以下步骤操作：1、先检查测图板是否变动,无误后,立即用大平板仪的望远镜照准地形尺,用上、下丝读取视距。2、旋转望远镜微动螺旋,用中丝读取地形尺上的视线高。3、旋转垂直度盘水准器微动螺旋,使气泡居中,观测垂直角。4、用平行尺刺点于图上,并注记高程。5、根据施测的地物、地貌点,按其连续性,在现场绘出地物轮廓和等高线等。第51条用经纬仪配合小平板测图时,应按以下步骤进行：1、将小平板在测站上整平、对中。2、把经纬仪安置在小平板附近,整平后量测仪器高度和仪器至测站的距离。3、用照准仪照准地形标尺,将经纬仪上测得的水平距离,
