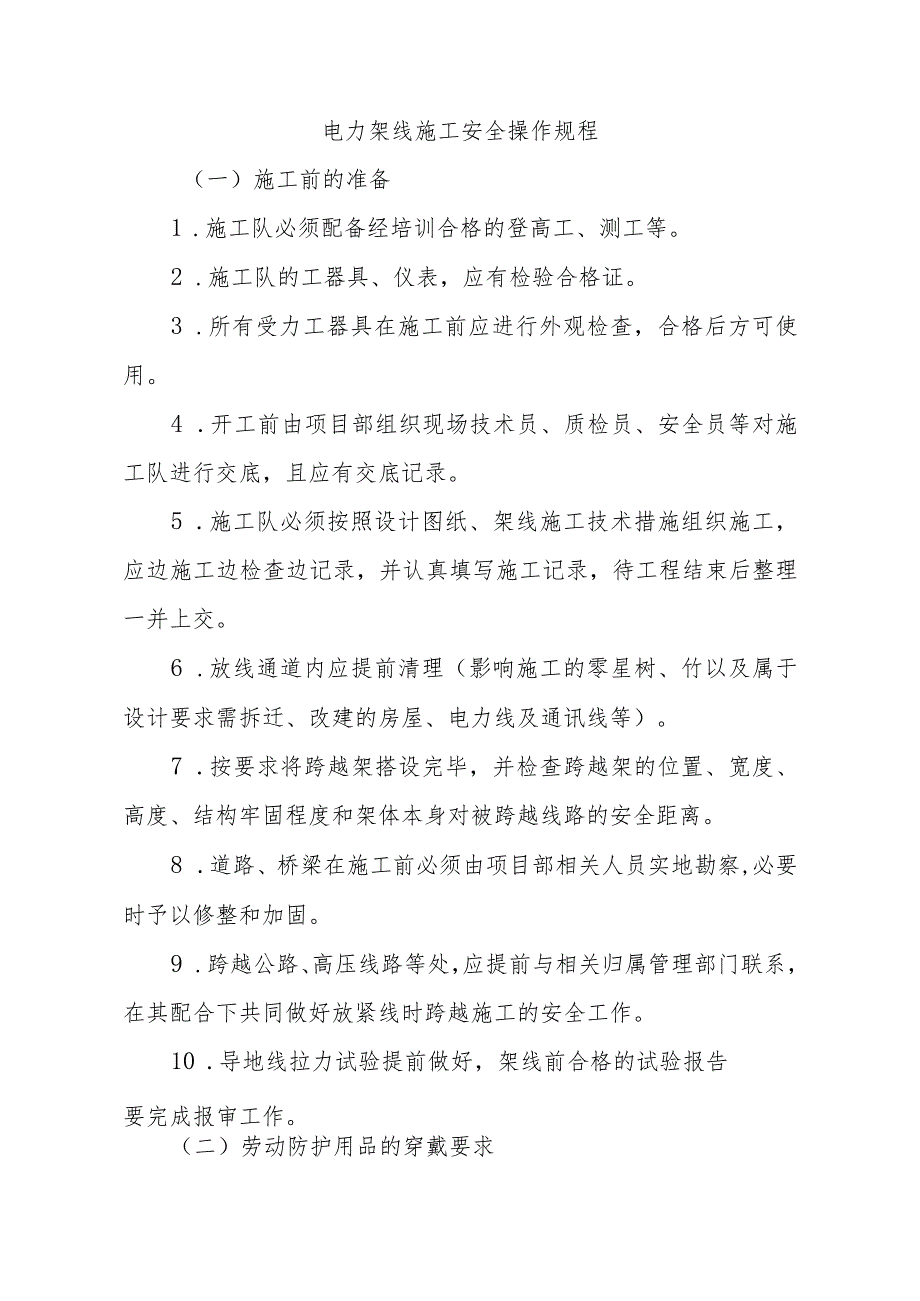

1、电力架线施工安全操作规程（一）施工前的准备1 .施工队必须配备经培训合格的登高工、测工等。2 .施工队的工器具、仪表，应有检验合格证。3 .所有受力工器具在施工前应进行外观检查，合格后方可使用。4 .开工前由项目部组织现场技术员、质检员、安全员等对施工队进行交底，且应有交底记录。5 .施工队必须按照设计图纸、架线施工技术措施组织施工，应边施工边检查边记录，并认真填写施工记录，待工程结束后整理一并上交。6 .放线通道内应提前清理（影响施工的零星树、竹以及属于设计要求需拆迁、改建的房屋、电力线及通讯线等）。7 .按要求将跨越架搭设完毕，并检查跨越架的位置、宽度、高度、结构牢固程度和架体本身对被跨越

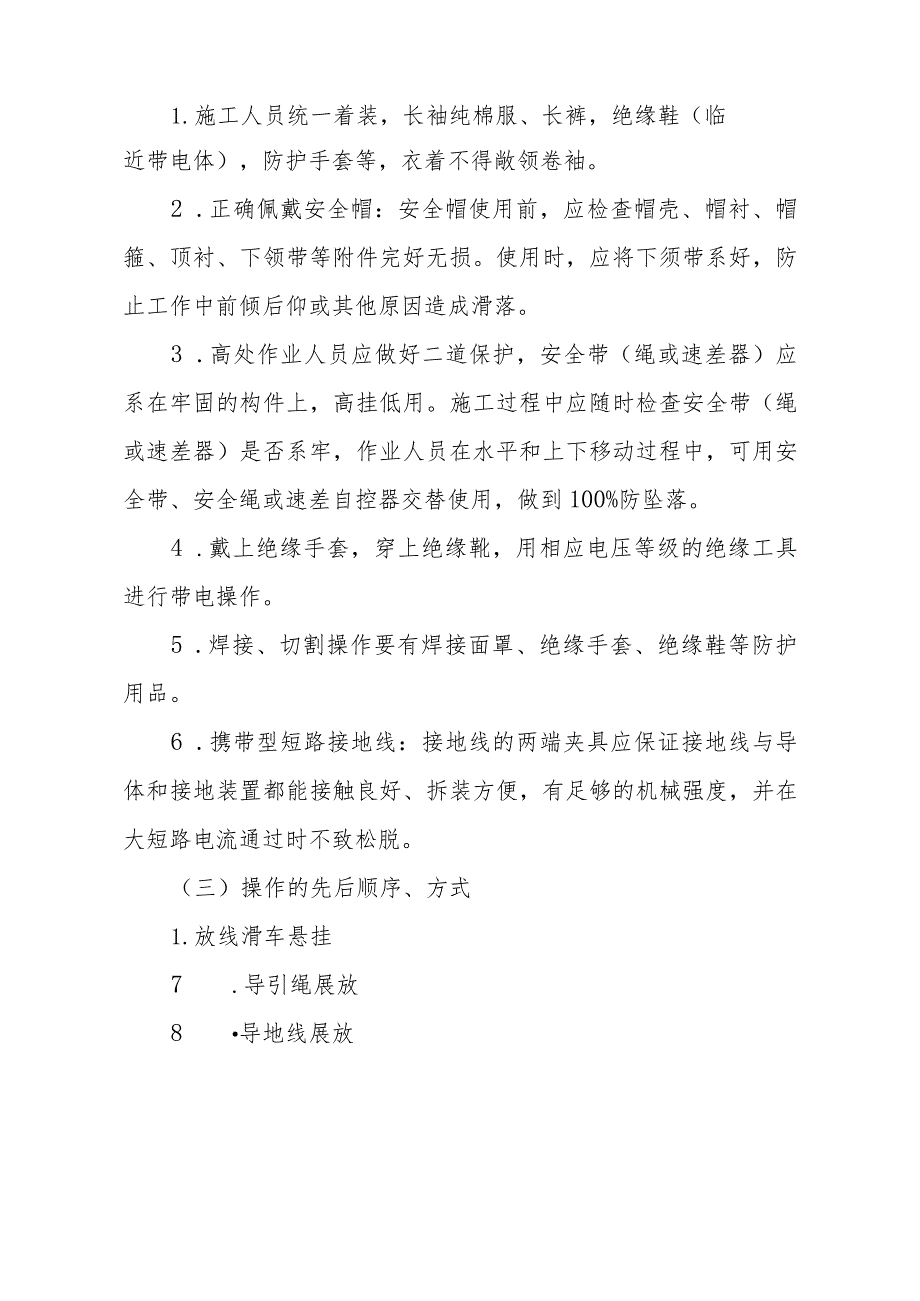

2、线路的安全距离。8 .道路、桥梁在施工前必须由项目部相关人员实地勘察,必要时予以修整和加固。9 .跨越公路、高压线路等处，应提前与相关归属管理部门联系，在其配合下共同做好放紧线时跨越施工的安全工作。10 .导地线拉力试验提前做好，架线前合格的试验报告要完成报审工作。（二）劳动防护用品的穿戴要求1.施工人员统一着装，长袖纯棉服、长裤，绝缘鞋（临近带电体），防护手套等，衣着不得敞领卷袖。2 .正确佩戴安全帽：安全帽使用前，应检查帽壳、帽衬、帽箍、顶衬、下领带等附件完好无损。使用时，应将下须带系好，防止工作中前倾后仰或其他原因造成滑落。3 .高处作业人员应做好二道保护，安全带（绳或速差器）应系在牢固
3、的构件上，高挂低用。施工过程中应随时检查安全带（绳或速差器）是否系牢，作业人员在水平和上下移动过程中，可用安全带、安全绳或速差自控器交替使用，做到100%防坠落。4 .戴上绝缘手套，穿上绝缘靴，用相应电压等级的绝缘工具进行带电操作。5 .焊接、切割操作要有焊接面罩、绝缘手套、绝缘鞋等防护用品。6 .携带型短路接地线：接地线的两端夹具应保证接地线与导体和接地装置都能接触良好、拆装方便，有足够的机械强度，并在大短路电流通过时不致松脱。（三）操作的先后顺序、方式1.放线滑车悬挂7 .导引绳展放8 导地线展放9 .安装临时拉线10 .紧线11 .弧垂观测12 导地线压接13 .附件安装竣工蛉收（四）操
4、作过程中机器设备的状态1.紧线时设备状态：耐张串挂在横担挂点上，紧线钢丝绳一端通过加长型U-5材料环挂在L-1040联板的施工孔上,然后穿过与卡线器相连接的3t单开口，出绳通过挂点附近的3t转向滑车及横担腋下的3t转向滑车，再通过塔腿处的3t转向滑车进机动绞磨（施工时注意对塔腿和基础棱角的保护）。使用角度法或绑扎弧垂板观测各观测档弧垂，当紧线到弧垂符合设计要求后，工人在横担上拉直14锦纶绳（一端系在卡线器尾部），在挂点处划印。2.严禁单头紧线，选用12.5钢丝绳,有效绳数为2根。（五）操作过程需要进行哪些测试和调整，如何进行1 .螺栓穿向（1）悬垂式：顺线路方向的由小号向大号穿，横线路方向两边
5、相由内向外（面向大号），中相由左向右穿；使用W弹簧销子时，绝缘子大口及碗头大口均朝向小号侧，使用R弹簧销子时，绝缘子大口均及碗头大口朝向大号侧。碗头开口不能朝向顺线路方向的，碗头大口两边相对内、中相对右。（2）耐张式：垂直方向的由上向下穿，水平方向由内向外；使用W弹簧销子时，绝缘子大口均朝上；使用R弹簧销子时，绝缘子大口均朝向下。导线单联耐张串：碗头大口两边相对内、中相对右，导线双联耐张串：碗头大口朝串内（大口相对）。（3）本工程防震锤采用防滑型，用护线条固定，护线条必须缠绕紧密，无螺栓，安装时开口向内，并垂直地面,锤头应基本平直，其安装距离误差不得大于30mm。（4）金具螺栓、穿钉的销子穿向
6、：由上向下、由内向外穿（耐张双联要对穿）。销子应开口且开口60。90。o2 ,导线的附件安装导线展放完5日内必须将附件安装（包括防震锤、线夹等）施工完毕，防止导线放在放线滑车内，由于自然风力和导线自重使导线产生窜动和振动，造成导线磨损或断股。若遇特殊情况无法做到时，应采取相应措施，如在导线上安装预绞丝护线条或在导地线上包橡胶管以防导地线损伤，也可将防震锤先安装上起到减振的作用。3 .防止导线损伤措施（1）发现导线有损伤者，应及时向项目部技术部门反映，并加以明显标记，以便处理。(2)线盘在运输过程中，应用道木掩住线盘，包装层应保持完好，包装层如有脱落，脱落部分应向上。线盘吊装过程中不得碰撞，不准
7、拖拉。(3)线盘不能从车上滚下，应用吊车吊卸。(4)导线压接时，地面必须垫帆布保护导线。(5)导线展放完毕，提线时应使用分公司专用提线钩，临锚时，应在卡线器尾部导线上套橡胶管，以免锚线工具伤及导线。(6)在起吊瓷质绝缘子串时，必须有专人逐个检查每个金具之间的销子是否穿到位。4 .导地线压接(1)液压连接前须对耐张线夹、引流管进行检查：连接前的内、外径，长度；管及线的清洗情况；钢管在铝管中的位置；钢芯与铝线端头在连接管中的位置；在一个档距内每根导线或架空地线上不应超过一个接续管和三个补修管。(2)各种液压管压接前后参考尺寸如下表所示。压后三个对边距只允许有一个达到最大值，超过规定时应查明原因，割
8、断重接。用游标卡尺测量对边距时，其每一测量点处的三个对边距都应测量；采用钳压或液压连接导线时，导线连接部分外层铝股在洗擦后应薄薄地涂上一层电力复合脂，并应用细钢丝刷清刷表面氧化膜，应保留电力复合脂进行连接。(3)液压管压接后管子不应有肉眼即可看出的扭曲或弯曲现象，有明显弯曲时须校直(压接后弯曲W2%),且校直后不能出现裂健。液压后管子外观整齐光洁、美观。(4)各种液压管压后对边距尺寸S的最大允许值：S=O.86D+0.2(mm),D管外径，但三个对边距只允许有一个值达到最大值，否则应更换钢模重压。(5)液压操作后经自检合格时，在管子打上自己的钢印，并认真填写过程控制卡及施工记录，在管上所打压接
9、钢印号应与施工过程控制卡及施工记录一致。(6)压接工程中，项目部安置和监理人员必须在施工现场。5 .跳线制作工艺要求(1)施工前应根据跳线弧垂用钢丝绳或浸水麻绳准确量取实长尺寸。确保风偏后跳线上任一点对塔材或第一片绝缘子铁帽的最小距离应满足设计要求，否则应及时报告技术员处理。一般情况下电气最小间隙如下表：在确保风偏后跳线上任意一点对接地构件的最小间隙(米)35kV线路0.61.9(2)安装前必须将连板及导线上的污垢用汽油清洗，两者的接触面上需涂抹一层导电脂除去表面氧化膜。(3)跳线引流板与耐张线夹引流板应光面对光面，引流板之间须涂抹一层导电脂，螺栓必须全部用扭力扳手紧固,垫圈齐全。连接导线跳线
10、应使用未经受力的原状导线制作，跳线安装后应美观、自然、平滑下垂，施工后跳线应呈链状自然下垂，不得有扭曲和硬弯现象。(4)跳线安装后用扭力扳手逐个紧固螺栓，对铝质引流板Q235钢螺栓紧固扭矩值以此表为准：螺栓直径(mm)121416拧紧力矩(N.m)365065质检人员检查合格后，在记录表上签名。(5)跳线悬垂线夹缠绕铝包带应符合下列规定：铝包带应缠绕紧密，其缠绕方向应与外层铝股的绞制方向一致;所缠铝包带应露出线夹，但不超过IOnln1,其端头应回缠绕于线夹内压住。(6)有跳线悬垂绝缘子串的，悬垂串应尽量垂直地面，其两边的跳线呈自然弯曲。(六)操作人员所处的位置和操作时的规范姿势1 .高处作业人
11、员所用工具和材料应放在工具袋内用绳索系牢，上下传递物件要用绳索吊送，严禁抛掷；应尽量避免上下交叉作业。2 .高处作业人员应做好二道保护，安全带（绳或速差器）应系在牢固的构件上，不得低挂高用。施工过程中应随时检查安全带（绳或速差器）是否系牢，作业人员在水平和上下移动过程中，可用安全带、安全绳或速差自控器交替使用，做到100%防坠落。3 .高处作业人员所用工具和材料应放在工具袋内或用绳索系牢，杜绝高空坠物。上下传递物件要用绳索吊送，严禁抛掷。应尽量避免上下交叉作业，上下交叉作业或多人在一处作业时一定要分清各自安全绳，注意不要误解他人的安全绳。应互相照应，密切配合。（七）操作过程中有哪些必须禁止的行
12、为1.遇雪、暴雨、六级以上大风天气时，严禁高处作业4 .非施工人员不得进入作业范围内，应离开杆塔高度的L2倍距离以外。5 .进入施工现场人员须正确佩戴安全帽。6 .作业点垂直下方及坠落半径范围内严禁有人作业或逗留。7 .高处作业人员所用工具和材料应放在工具袋内用绳索系牢，上下传递物件要用绳索吊送，严禁抛掷；应尽量避免上下交叉作业。（八）一些特殊要求1.从事高空作业人员必须经体检、培训合格方可作业。2,高处作业一定要设专职安环监护人，安环监护人必须始终在现场，不得兼任其他工作。3.导地线展放过程中，进行明确分工，各负其责，并在现场设立专职安全员；信号人员必须坚守岗位，保持全线信号畅通，做到认真负
13、责，发现问题及时报告并处理；跨越村庄人员居住密集、电力线等重要跨越处应设专人现场监护。(1)展放牵引绳、地线、导线以及紧线施工时，牵引绳、地线、导线的两端必须可靠接地。(2)每次需接触导、地线的作业必须先挂接地线，作业完成后拆除接地线。如果在一个作业段多点作业，则在该作业段两端接地，施工结束后拆除接地线。(3)通过塔身接地时塔身自身接地必须可靠。要求：铁塔在组立好最底段后即应将四根接地引下线与主材用螺栓连接可靠；除浇筑保护帽施工当时以外的任何时间，接地线始终保持可靠连接状态。(4)放线机具应用接地线进行可靠接地，操作人员应站在绝缘体上工作。(5)耐张塔挂线前，应将所有耐张绝缘子串短接，附件安装
14、结束，除按规定要求预留耐张串短接外，其余全部拆除。竣工撤离前将预留部分接地线予以拆除，并做好记录。（6）附件安装时应保留紧线过程设置的接地，并在安装工作点先设置好工作接地后才可作业，工作完成后，再拆除工作接地。（7）装设接地装置遵守下列规定：1）保安接地线的截面不得小于16三2,停电线路的工作接地线截面不得小于251111A2）接地线应采用编织软铜线，不得使用其它导线。3）接地线不得用缠绕法连接，应使用专用夹具，连接应可靠。4）接地棒宜镀锌，截面不应小于16加2,插入地下的深度应大于O.6mo5）接地滑车在每次使用前，应检查轮子是否转动灵活，弹簧压紧力是否正常，接触是否良好。6）接地滑车在每次
15、使用后，要及时擦干净，不得碰坏和乱放。7）装设接地线时，必须先接接地端，后接导线或避雷端，即“先装接地侧，后装被接地侧”，拆除时相反，即“先拆被接地侧，后拆接地侧”，并做好记录。（8）在带电线路上方的导、地线上进行作业时，必须使用干燥的绝缘绳；双回路一侧带电，另一侧施工时，工人应穿静电屏蔽服。(9)在带电体附近进行高处作业时，如与带电体的最小安全距离不能满足下表规定时，必须联系停电或采取可靠的安全技术措施，经分公司主任工程师批准后方可施工。带电体的电压等级(V)IOkV35kV11OkV22OkV50OkV工器具、安装构件、导线、地线等与带电体的距离(m)23.54.05.07.0作业人员活动范围与带电体距离(m)1.72.02.54.06.0(10)临近带电体附近作业时，施工时应谨慎小心，确保各类浪风等物件与该线路的安全距离。轻质绳索、器具应留根，严防其随风漂浮接近临近带电线路。(九)异常情况如何处理1.工程开工前，配合项目应急工作组制定本工程现场突发事件应急处置方案。2 .按处置方案分工要求，将紧急联络和救护方法内容宣传到每个员工。将应急联络图悬挂在施工项目部、施工现场醒
