《石油沥青组分概述.docx》由会员分享，可在线阅读，更多相关《石油沥青组分概述.docx（4页珍藏版）》请在第壹文秘上搜索。

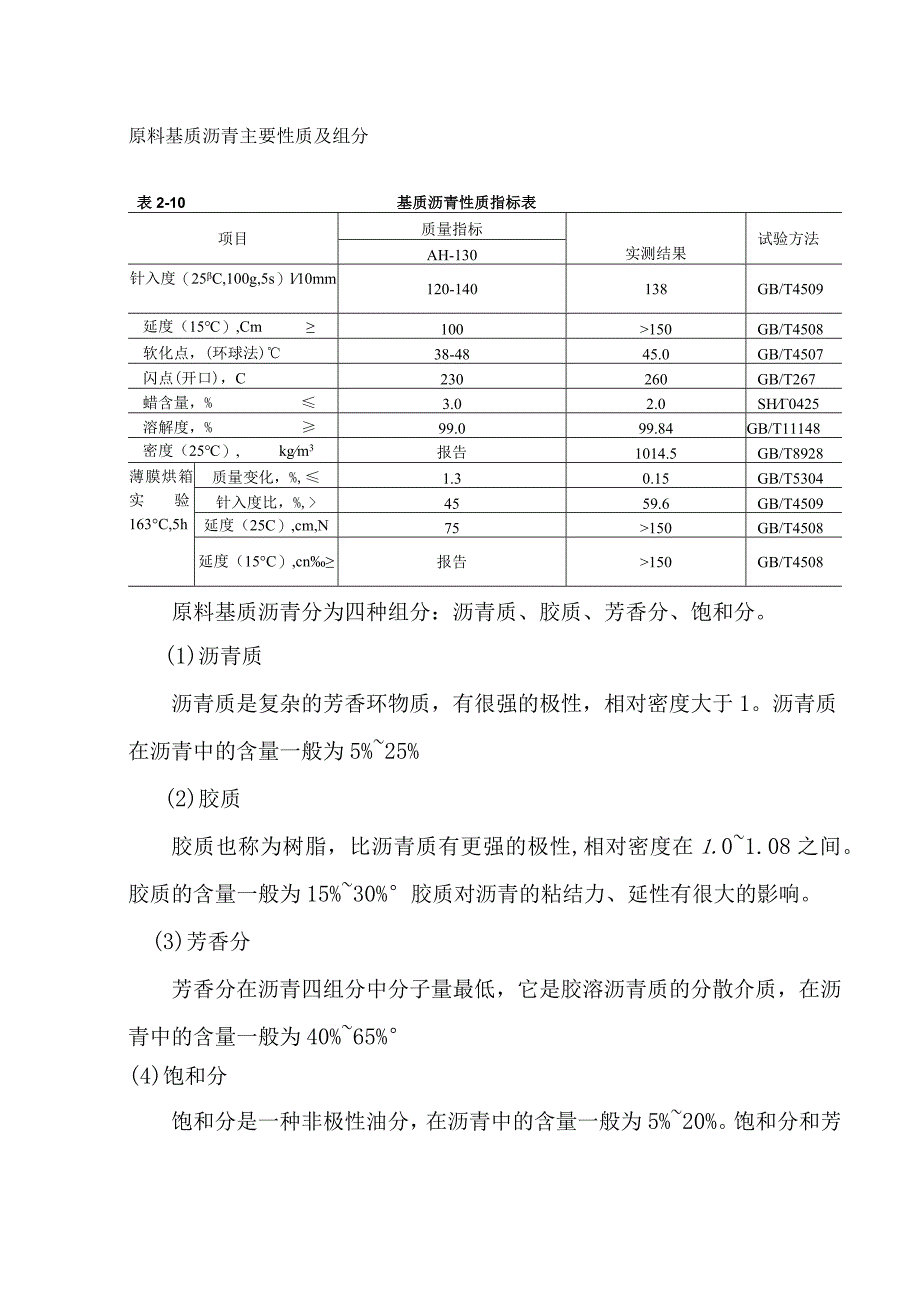

1、原料基质沥青主要性质及组分表2-10基质沥青性质指标表项目质量指标实测结果试验方法AH-130针入度（25C,100g,5s）l10mm120-140138GB/T4509延度（15）,Cm100150GB/T4508软化点，(环球法)38-4845.0GB/T4507闪点(开口)，C230260GB/T267蜡含量，%3.02.0SH0425溶解度，%99.099.84GB/T11148密度（25）,kgm3报告1014.5GB/T8928薄膜烘箱实验163C,5h质量变化，%,1.30.15GB/T5304针入度比，%,4559.6GB/T4509延度（25C）,cm,N75150GB/T

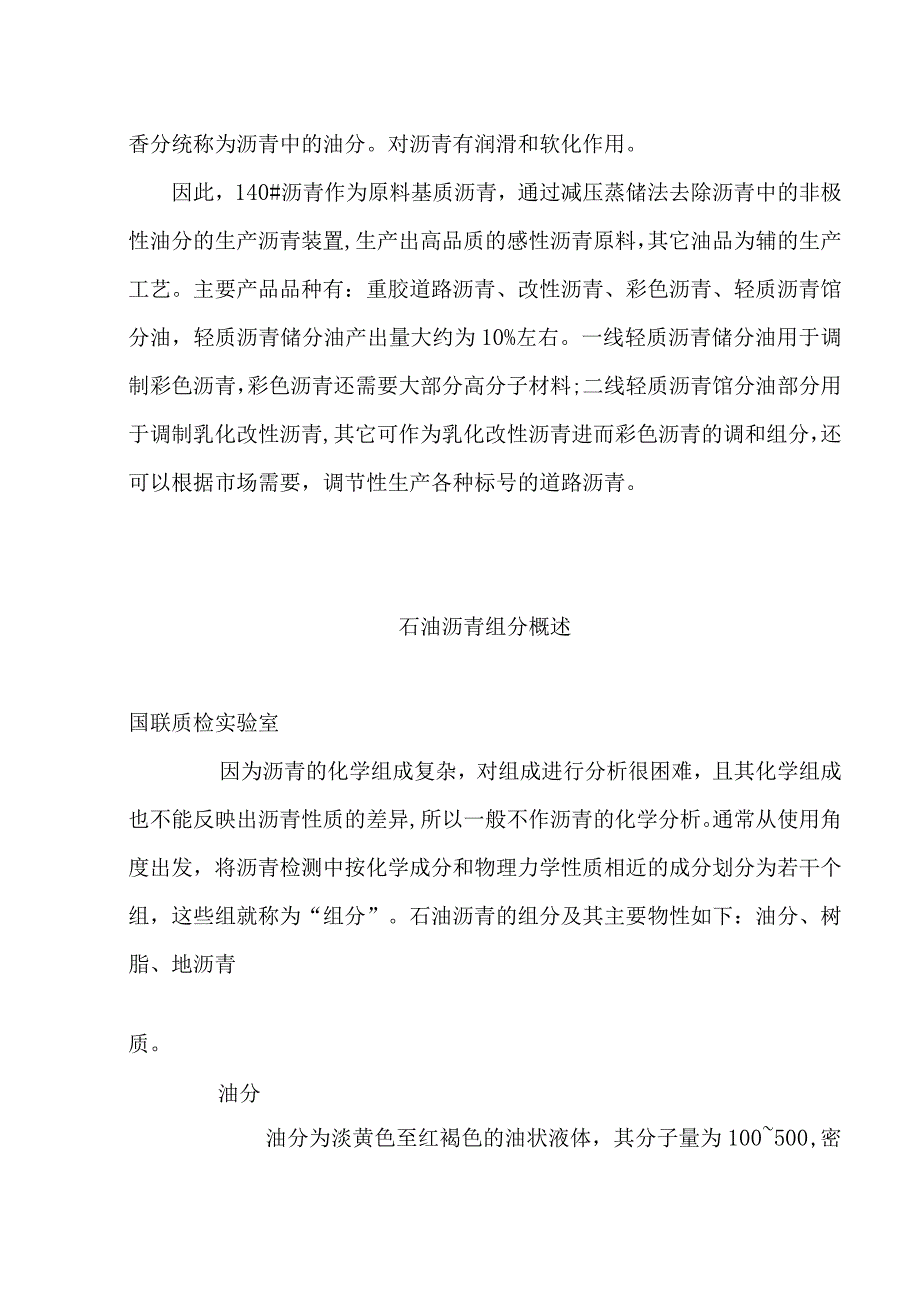

2、4508延度（15C）,cn报告150GB/T4508原料基质沥青分为四种组分：沥青质、胶质、芳香分、饱和分。(1)沥青质沥青质是复杂的芳香环物质，有很强的极性，相对密度大于1。沥青质在沥青中的含量一般为5%25%(2)胶质胶质也称为树脂，比沥青质有更强的极性,相对密度在1.01.08之间。胶质的含量一般为15%30%胶质对沥青的粘结力、延性有很大的影响。(3)芳香分芳香分在沥青四组分中分子量最低，它是胶溶沥青质的分散介质，在沥青中的含量一般为40%65%(4)饱和分饱和分是一种非极性油分，在沥青中的含量一般为5%20%。饱和分和芳香分统称为沥青中的油分。对沥青有润滑和软化作用。因此，140#
3、沥青作为原料基质沥青，通过减压蒸储法去除沥青中的非极性油分的生产沥青装置,生产出高品质的感性沥青原料，其它油品为辅的生产工艺。主要产品品种有：重胶道路沥青、改性沥青、彩色沥青、轻质沥青馆分油，轻质沥青储分油产出量大约为10%左右。一线轻质沥青储分油用于调制彩色沥青，彩色沥青还需要大部分高分子材料;二线轻质沥青馆分油部分用于调制乳化改性沥青,其它可作为乳化改性沥青进而彩色沥青的调和组分，还可以根据市场需要，调节性生产各种标号的道路沥青。石油沥青组分概述国联质检实验室因为沥青的化学组成复杂，对组成进行分析很困难，且其化学组成也不能反映出沥青性质的差异,所以一般不作沥青的化学分析。通常从使用角度出发

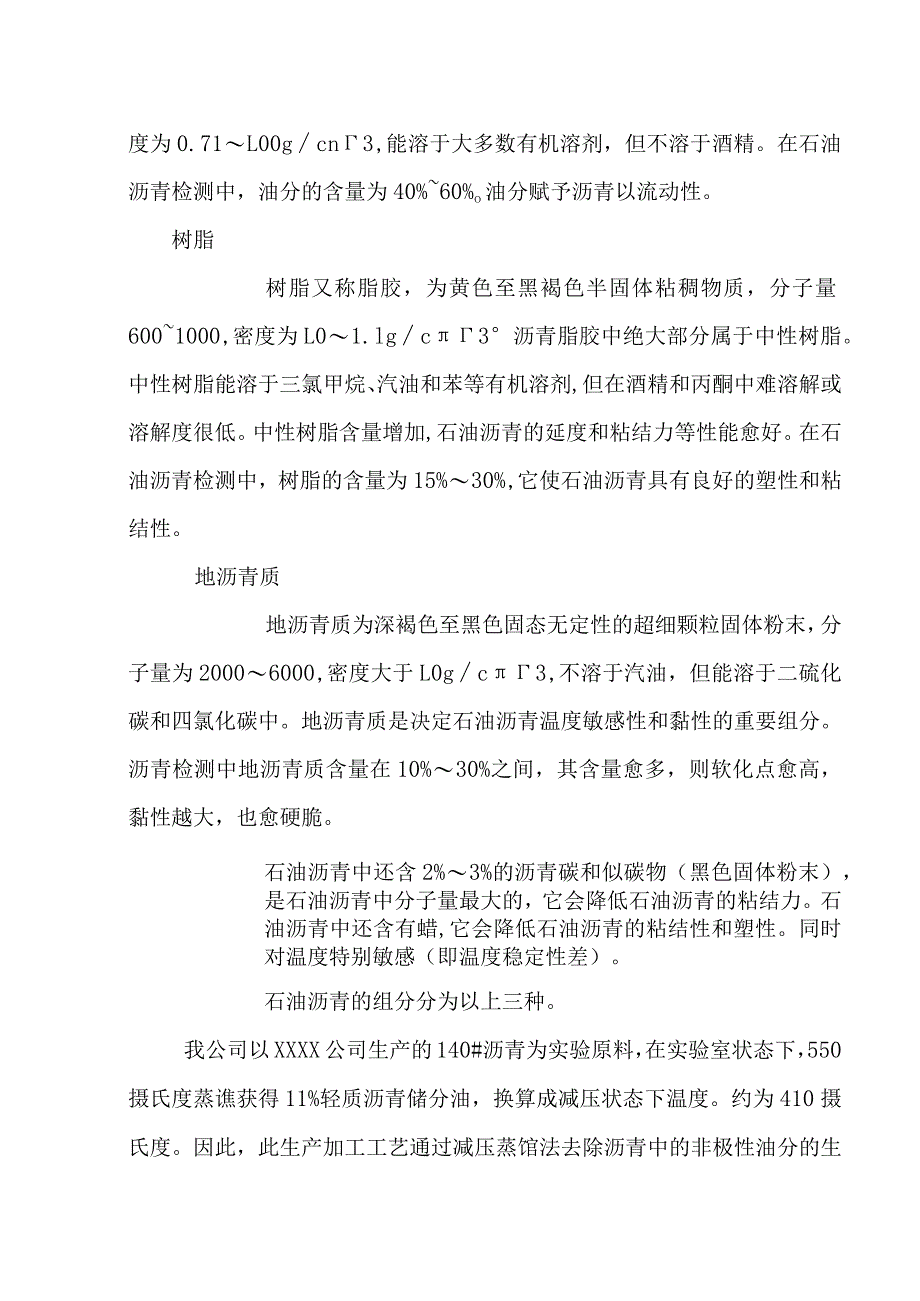

4、，将沥青检测中按化学成分和物理力学性质相近的成分划分为若干个组，这些组就称为“组分”。石油沥青的组分及其主要物性如下：油分、树脂、地沥青质。油分油分为淡黄色至红褐色的油状液体，其分子量为100500,密度为0.71L00gcn3,能溶于大多数有机溶剂，但不溶于酒精。在石油沥青检测中，油分的含量为40%60%o油分赋予沥青以流动性。树脂树脂又称脂胶，为黄色至黑褐色半固体粘稠物质，分子量6001000,密度为L01.lgc3沥青脂胶中绝大部分属于中性树脂。中性树脂能溶于三氯甲烷、汽油和苯等有机溶剂,但在酒精和丙酮中难溶解或溶解度很低。中性树脂含量增加,石油沥青的延度和粘结力等性能愈好。在石油沥青检
5、测中，树脂的含量为15%30%,它使石油沥青具有良好的塑性和粘结性。地沥青质地沥青质为深褐色至黑色固态无定性的超细颗粒固体粉末，分子量为20006000,密度大于L0gc3,不溶于汽油，但能溶于二硫化碳和四氯化碳中。地沥青质是决定石油沥青温度敏感性和黏性的重要组分。沥青检测中地沥青质含量在10%30%之间，其含量愈多，则软化点愈高，黏性越大，也愈硬脆。石油沥青中还含2%3%的沥青碳和似碳物（黑色固体粉末），是石油沥青中分子量最大的，它会降低石油沥青的粘结力。石油沥青中还含有蜡,它会降低石油沥青的粘结性和塑性。同时对温度特别敏感（即温度稳定性差）。石油沥青的组分分为以上三种。我公司以XXXX公司生产的140#沥青为实验原料，在实验室状态下，550摄氏度蒸谯获得11%轻质沥青储分油，换算成减压状态下温度。约为410摄氏度。因此，此生产加工工艺通过减压蒸馆法去除沥青中的非极性油分的生产沥青装置,生产出高品质的感性沥青原料是合理、可行的。
