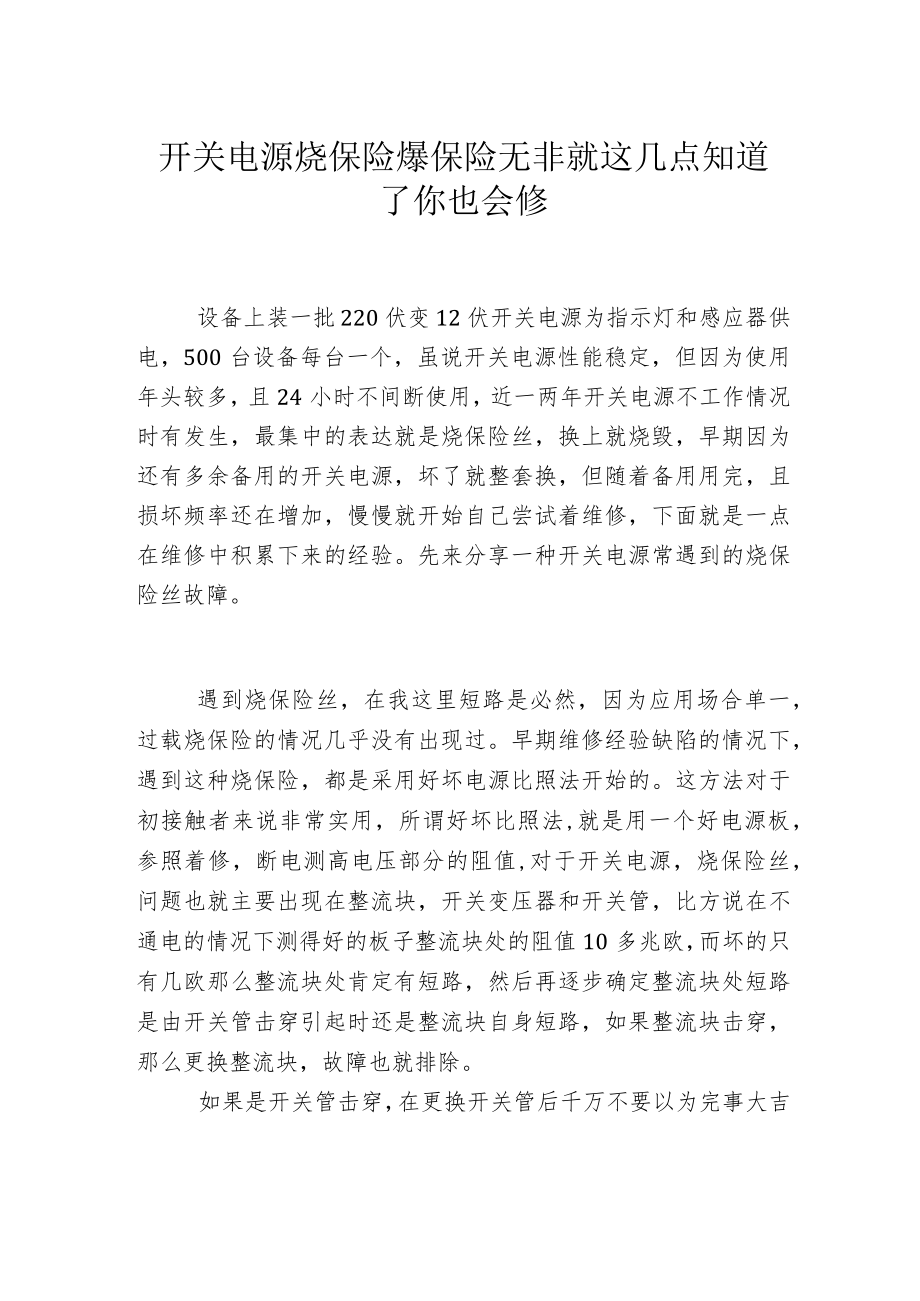

开关电源烧保险爆保险无非就这几点知道了你也会修.docx_第1页
第1页 / 共2页

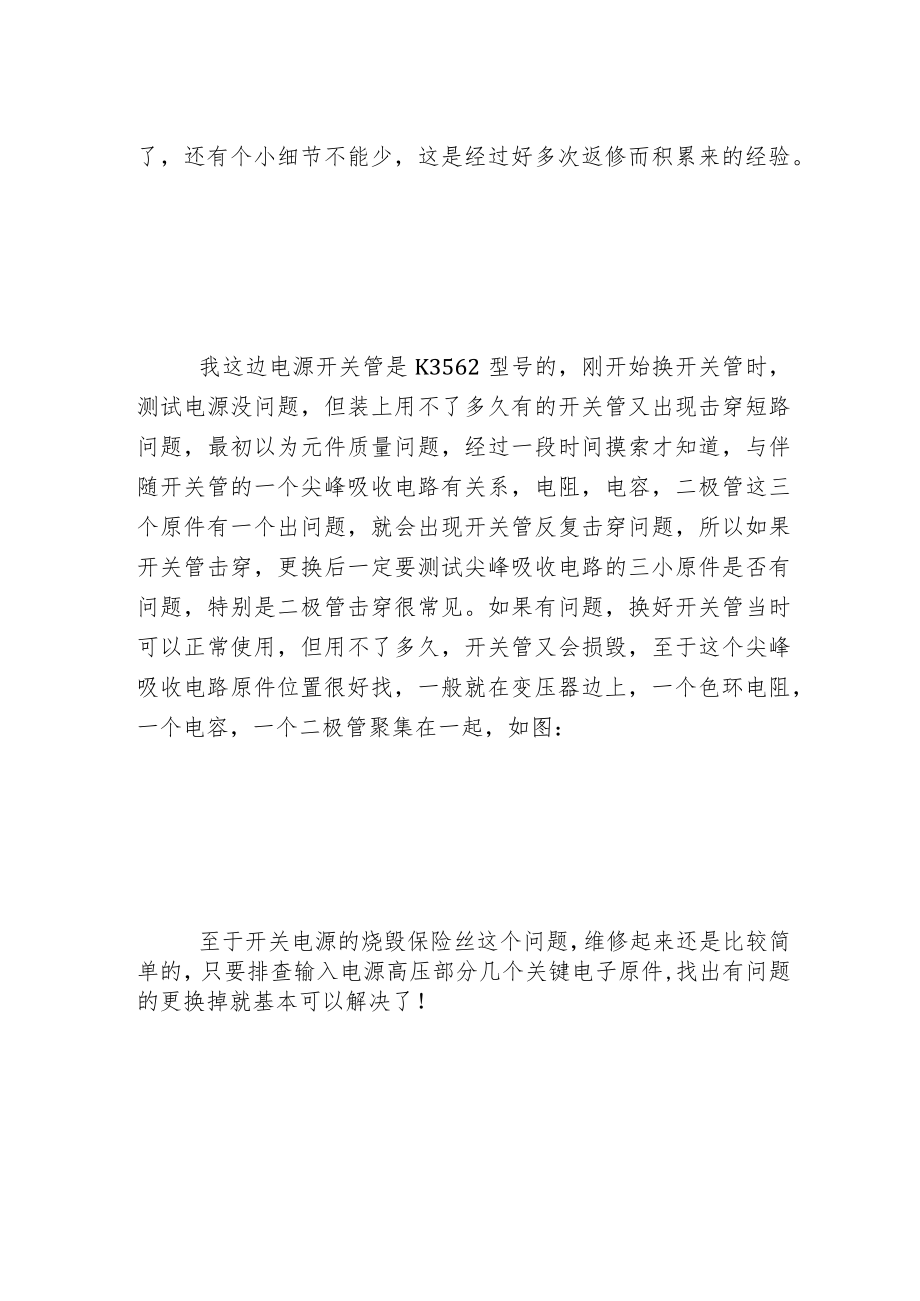

开关电源烧保险爆保险无非就这几点知道了你也会修.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《开关电源烧保险爆保险无非就这几点知道了你也会修.docx》由会员分享,可在线阅读,更多相关《开关电源烧保险爆保险无非就这几点知道了你也会修.docx(2页珍藏版)》请在第壹文秘上搜索。

1、开关电源烧保险爆保险无非就这几点知道了你也会修设备上装一批220伏变12伏开关电源为指示灯和感应器供电,500台设备每台一个,虽说开关电源性能稳定,但因为使用年头较多,且24小时不间断使用,近一两年开关电源不工作情况时有发生,最集中的表达就是烧保险丝,换上就烧毁,早期因为还有多余备用的开关电源,坏了就整套换,但随着备用用完,且损坏频率还在增加,慢慢就开始自己尝试着维修,下面就是一点在维修中积累下来的经验。先来分享一种开关电源常遇到的烧保险丝故障。遇到烧保险丝,在我这里短路是必然,因为应用场合单一,过载烧保险的情况几乎没有出现过。早期维修经验缺陷的情况下,遇到这种烧保险,都是采用好坏电源比照法开

2、始的。这方法对于初接触者来说非常实用,所谓好坏比照法,就是用一个好电源板,参照着修,断电测高电压部分的阻值,对于开关电源,烧保险丝,问题也就主要出现在整流块,开关变压器和开关管,比方说在不通电的情况下测得好的板子整流块处的阻值10多兆欧,而坏的只有几欧那么整流块处肯定有短路,然后再逐步确定整流块处短路是由开关管击穿引起时还是整流块自身短路,如果整流块击穿,那么更换整流块,故障也就排除。如果是开关管击穿,在更换开关管后千万不要以为完事大吉了,还有个小细节不能少,这是经过好多次返修而积累来的经验。我这边电源开关管是K3562型号的,刚开始换开关管时,测试电源没问题,但装上用不了多久有的开关管又出现击穿短路问题,最初以为元件质量问题,经过一段时间摸索才知道,与伴随开关管的一个尖峰吸收电路有关系,电阻,电容,二极管这三个原件有一个出问题,就会出现开关管反复击穿问题,所以如果开关管击穿,更换后一定要测试尖峰吸收电路的三小原件是否有问题,特别是二极管击穿很常见。如果有问题,换好开关管当时可以正常使用,但用不了多久,开关管又会损毁,至于这个尖峰吸收电路原件位置很好找,一般就在变压器边上,一个色环电阻,一个电容,一个二极管聚集在一起,如图:至于开关电源的烧毁保险丝这个问题,维修起来还是比较简单的,只要排查输入电源高压部分几个关键电子原件,找出有问题的更换掉就基本可以解决了!
