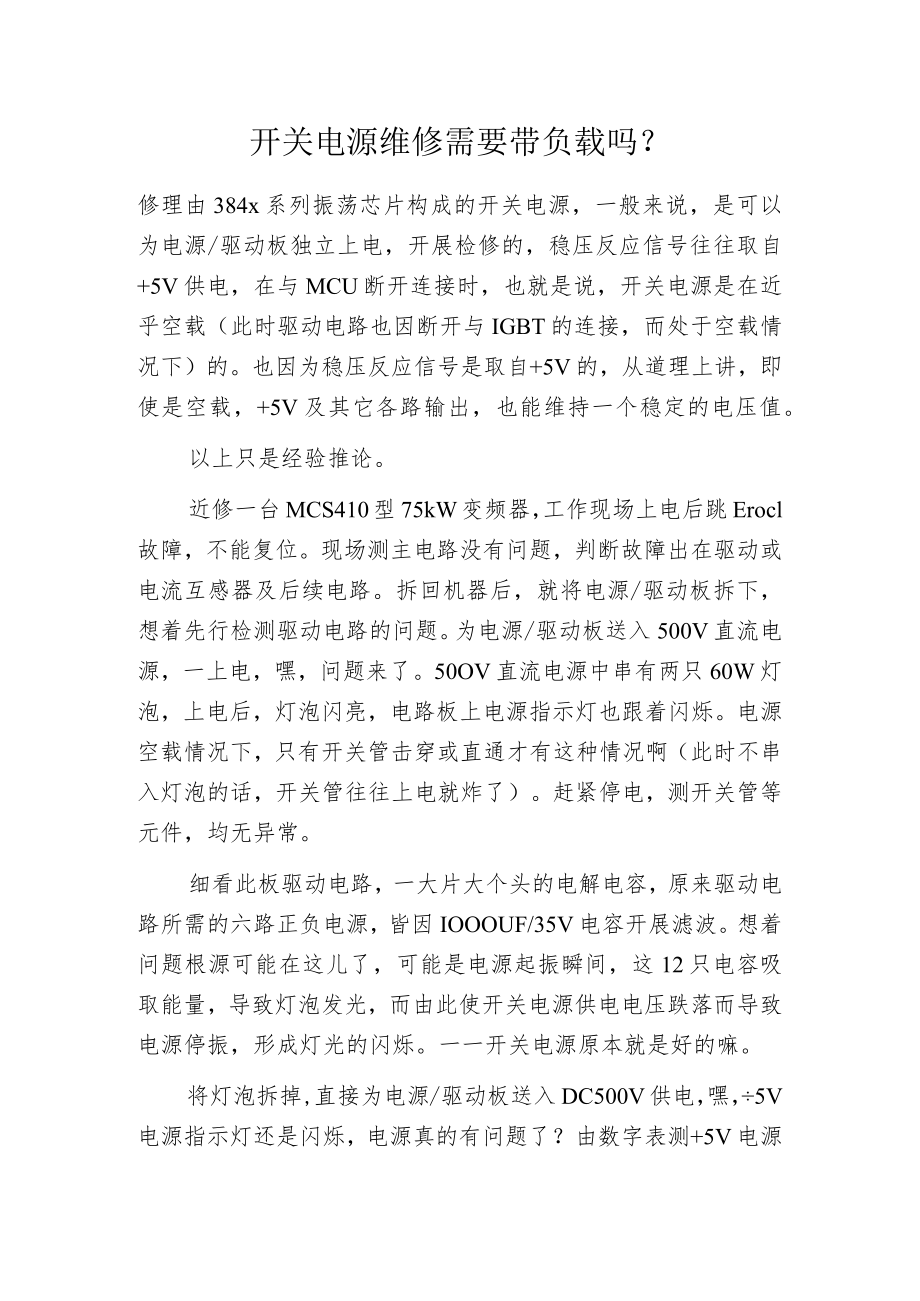

1、开关电源维修需要带负载吗？修理由384x系列振荡芯片构成的开关电源，一般来说，是可以为电源/驱动板独立上电，开展检修的，稳压反应信号往往取自+5V供电，在与MCU断开连接时，也就是说，开关电源是在近乎空载（此时驱动电路也因断开与IGBT的连接，而处于空载情况下）的。也因为稳压反应信号是取自+5V的，从道理上讲，即使是空载，+5V及其它各路输出，也能维持一个稳定的电压值。以上只是经验推论。近修一台MCS410型75kW变频器，工作现场上电后跳Erocl故障，不能复位。现场测主电路没有问题，判断故障出在驱动或电流互感器及后续电路。拆回机器后，就将电源/驱动板拆下，想着先行检测驱动电路的问题。为电源
2、/驱动板送入500V直流电源，一上电，嘿，问题来了。50OV直流电源中串有两只60W灯泡，上电后，灯泡闪亮，电路板上电源指示灯也跟着闪烁。电源空载情况下，只有开关管击穿或直通才有这种情况啊（此时不串入灯泡的话，开关管往往上电就炸了）。赶紧停电，测开关管等元件，均无异常。细看此板驱动电路，一大片大个头的电解电容，原来驱动电路所需的六路正负电源，皆因IOOOUF/35V电容开展滤波。想着问题根源可能在这儿了，可能是电源起振瞬间，这12只电容吸取能量，导致灯泡发光，而由此使开关电源供电电压跌落而导致电源停振，形成灯光的闪烁。一一开关电源原本就是好的嘛。将灯泡拆掉,直接为电源/驱动板送入DC500V供

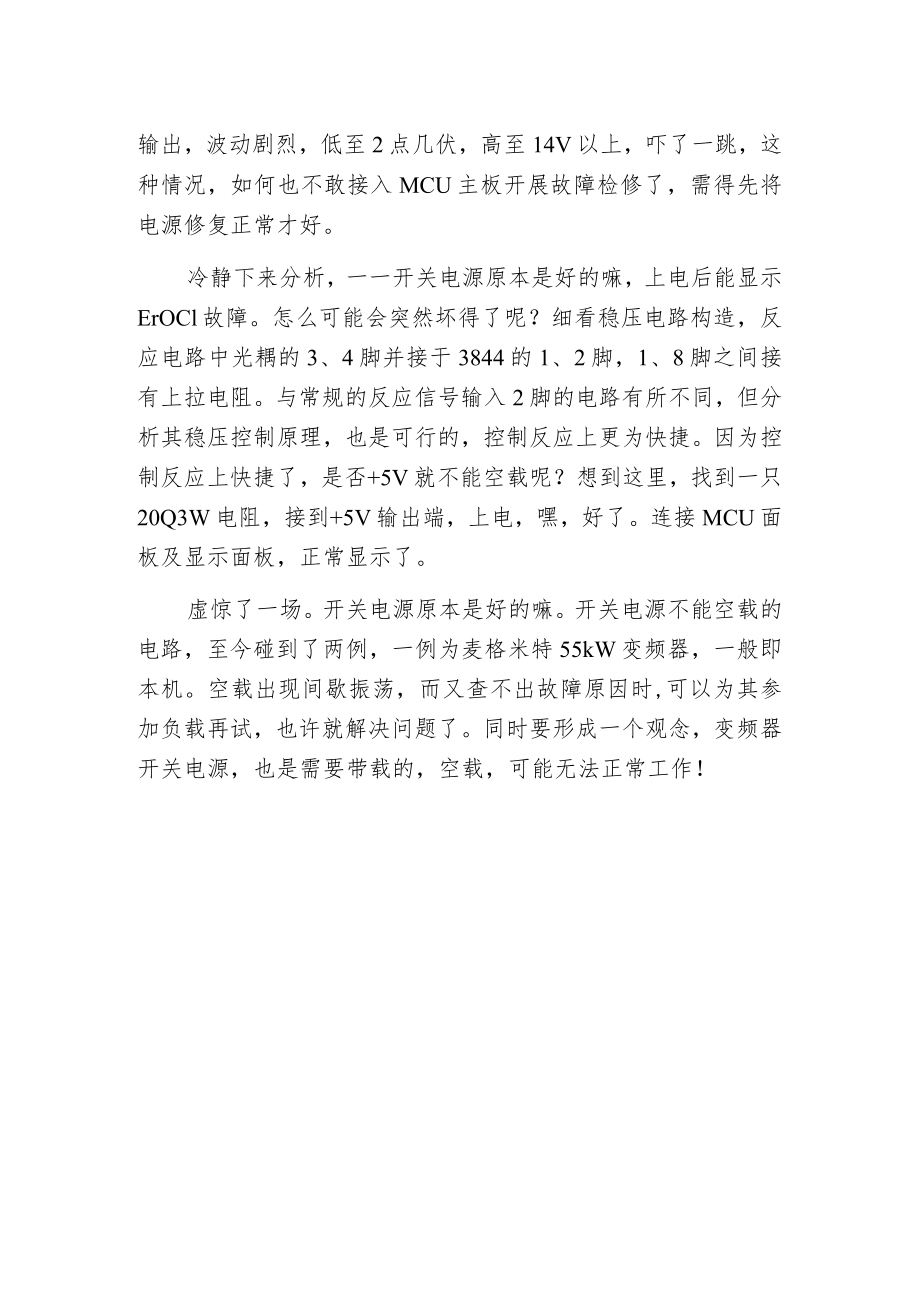

3、电，嘿，5V电源指示灯还是闪烁，电源真的有问题了？由数字表测+5V电源输出，波动剧烈，低至2点几伏，高至14V以上，吓了一跳，这种情况，如何也不敢接入MCU主板开展故障检修了，需得先将电源修复正常才好。冷静下来分析，一一开关电源原本是好的嘛，上电后能显示ErOCl故障。怎么可能会突然坏得了呢？细看稳压电路构造，反应电路中光耦的3、4脚并接于3844的1、2脚，1、8脚之间接有上拉电阻。与常规的反应信号输入2脚的电路有所不同，但分析其稳压控制原理，也是可行的，控制反应上更为快捷。因为控制反应上快捷了，是否+5V就不能空载呢？想到这里，找到一只20Q3W电阻，接到+5V输出端，上电，嘿，好了。连接MCU面板及显示面板，正常显示了。虚惊了一场。开关电源原本是好的嘛。开关电源不能空载的电路，至今碰到了两例，一例为麦格米特55kW变频器，一般即本机。空载出现间歇振荡，而又查不出故障原因时,可以为其参加负载再试，也许就解决问题了。同时要形成一个观念，变频器开关电源，也是需要带载的，空载，可能无法正常工作！
