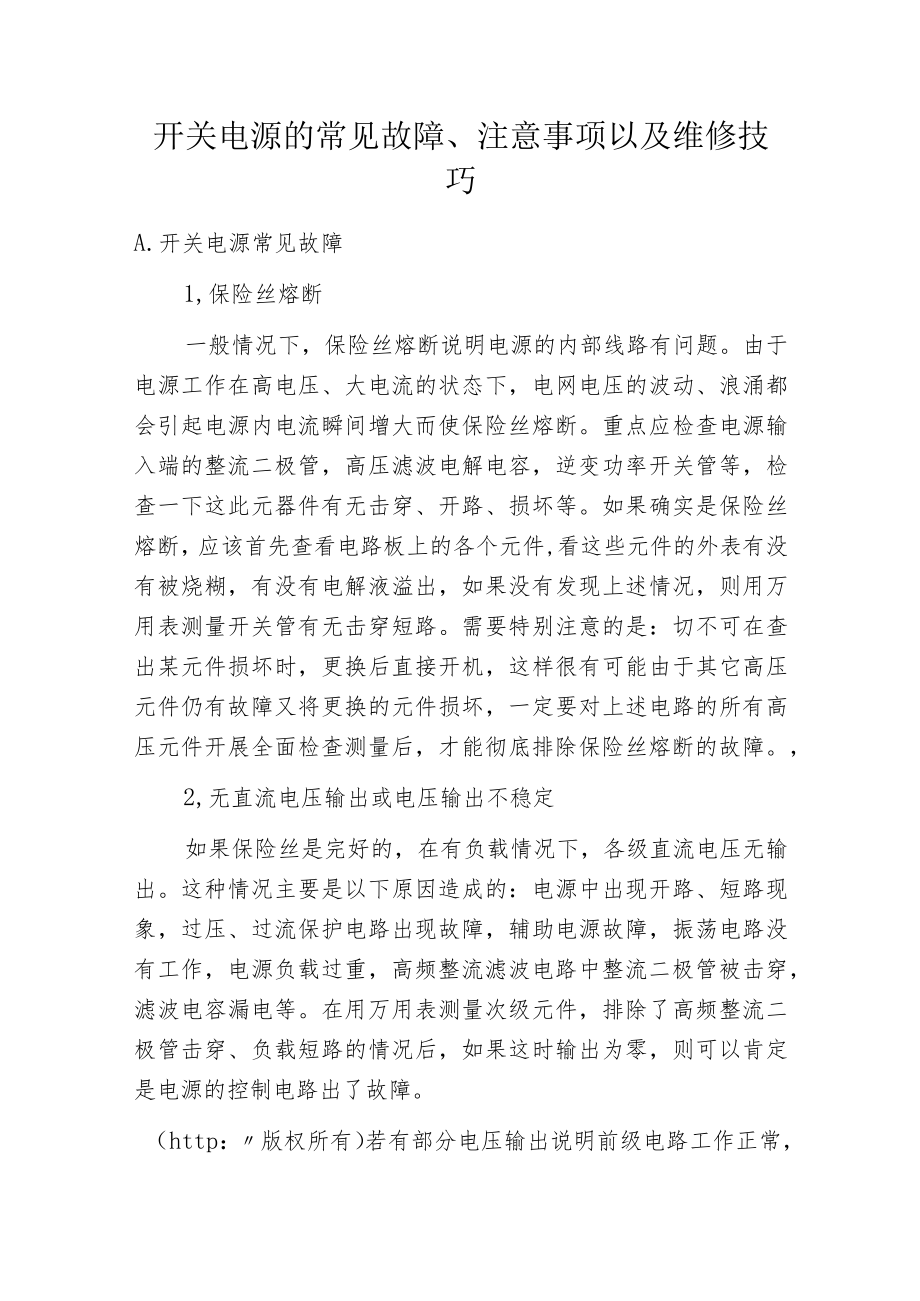

开关电源的常见故障、注意事项以及维修技巧.docx_第1页
第1页 / 共5页

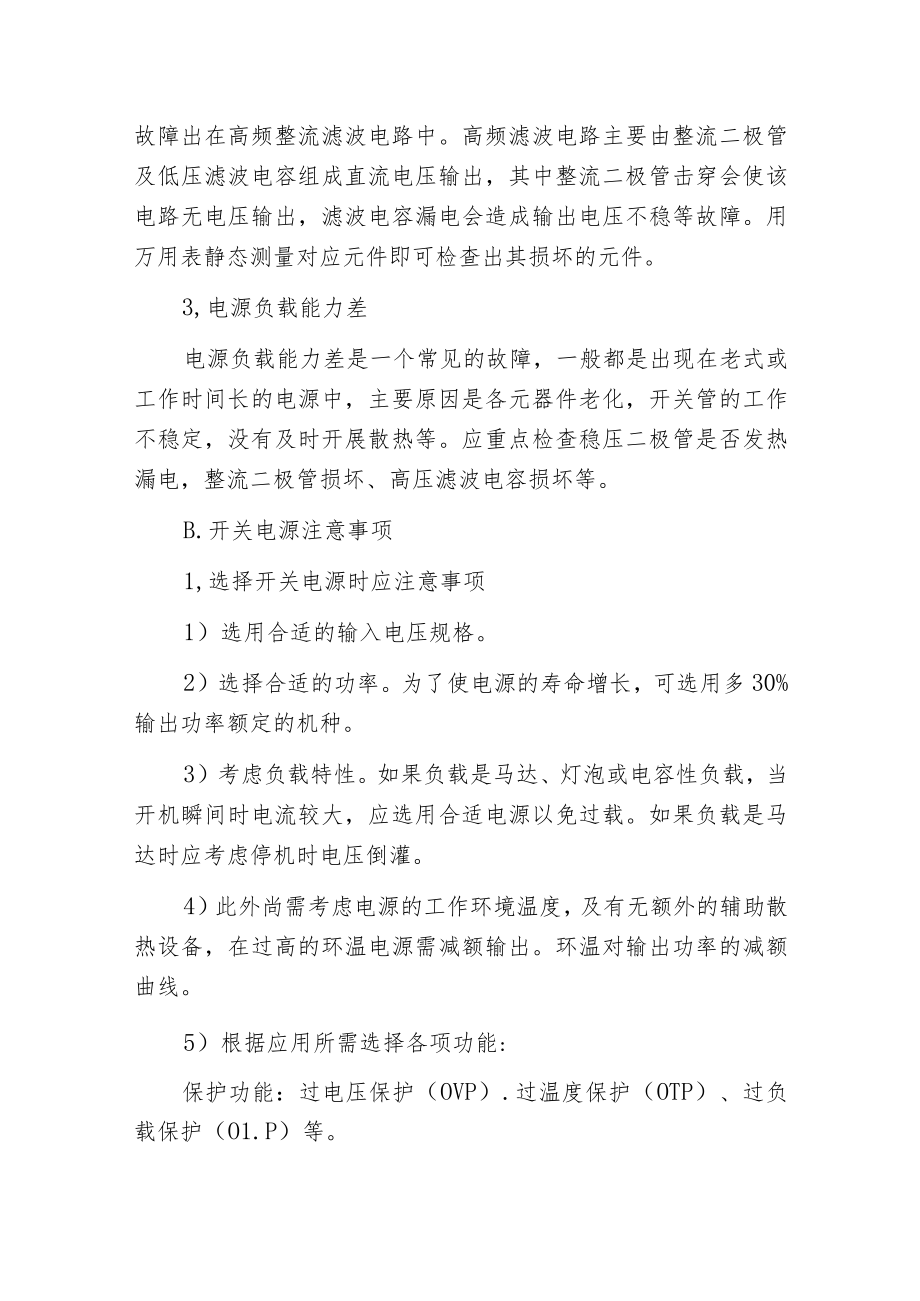

开关电源的常见故障、注意事项以及维修技巧.docx_第2页
第2页 / 共5页

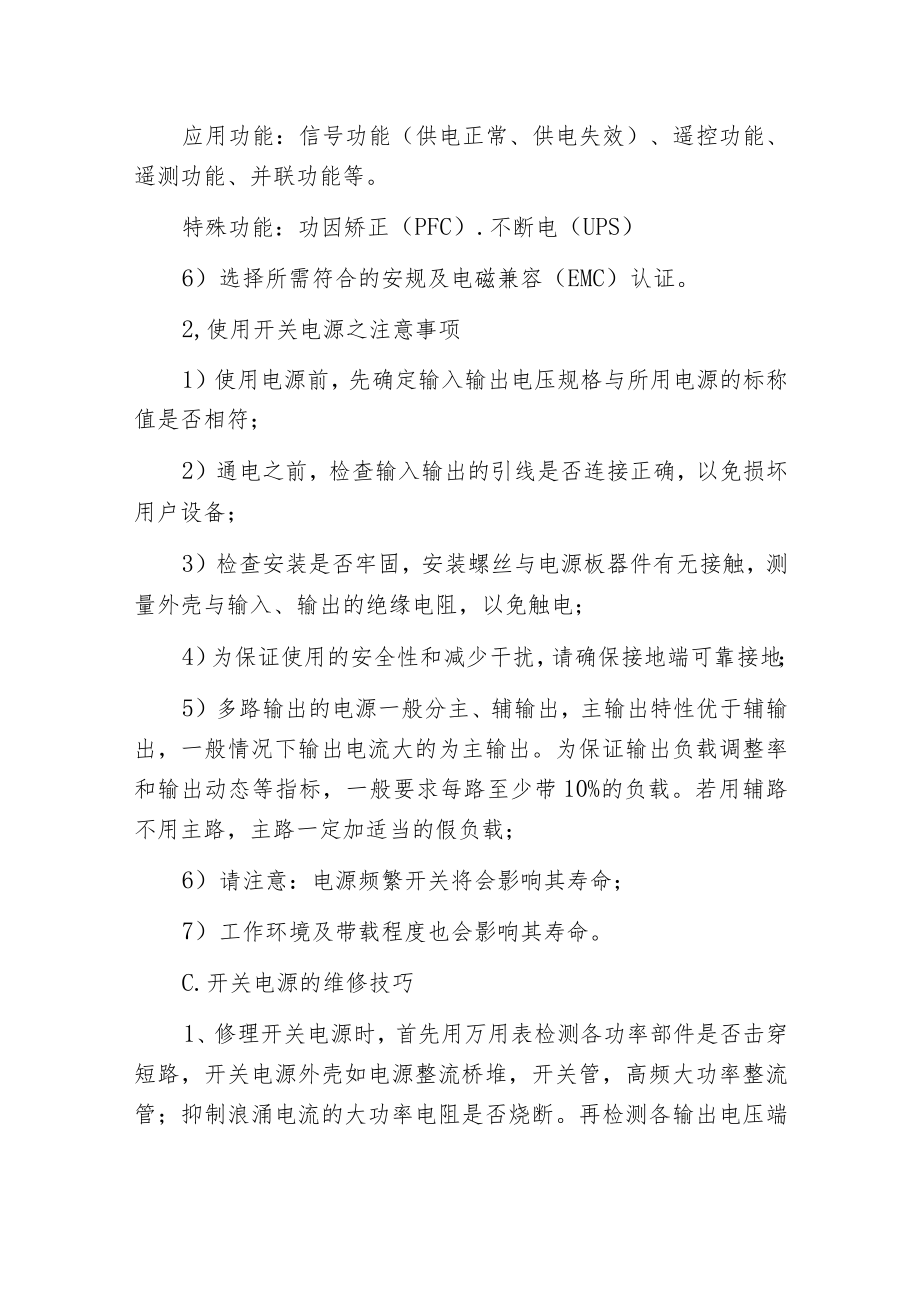

开关电源的常见故障、注意事项以及维修技巧.docx_第3页
第3页 / 共5页
开关电源的常见故障、注意事项以及维修技巧.docx_第4页
第4页 / 共5页
开关电源的常见故障、注意事项以及维修技巧.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《开关电源的常见故障、注意事项以及维修技巧.docx》由会员分享,可在线阅读,更多相关《开关电源的常见故障、注意事项以及维修技巧.docx(5页珍藏版)》请在第壹文秘上搜索。

1、开关电源的常见故障、注意事项以及维修技巧A.开关电源常见故障1,保险丝熔断一般情况下,保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下,电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等,检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断,应该首先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出,如果没有发现上述情况,则用万用表测量开关管有无击穿短路。需要特别注意的是:切不可在查出某元件损坏时,更换后直接开机,这样很有可能由于其它高压元件仍有故障又将更换的元

2、件损坏,一定要对上述电路的所有高压元件开展全面检查测量后,才能彻底排除保险丝熔断的故障。,2,无直流电压输出或电压输出不稳定如果保险丝是完好的,在有负载情况下,各级直流电压无输出。这种情况主要是以下原因造成的:电源中出现开路、短路现象,过压、过流保护电路出现故障,辅助电源故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。在用万用表测量次级元件,排除了高频整流二极管击穿、负载短路的情况后,如果这时输出为零,则可以肯定是电源的控制电路出了故障。(http:版权所有)若有部分电压输出说明前级电路工作正常,故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管

3、及低压滤波电容组成直流电压输出,其中整流二极管击穿会使该电路无电压输出,滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。3,电源负载能力差电源负载能力差是一个常见的故障,一般都是出现在老式或工作时间长的电源中,主要原因是各元器件老化,开关管的工作不稳定,没有及时开展散热等。应重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏等。B.开关电源注意事项1,选择开关电源时应注意事项1)选用合适的输入电压规格。2)选择合适的功率。为了使电源的寿命增长,可选用多30%输出功率额定的机种。3)考虑负载特性。如果负载是马达、灯泡或电容性负载,当开机瞬间时电

4、流较大,应选用合适电源以免过载。如果负载是马达时应考虑停机时电压倒灌。4)此外尚需考虑电源的工作环境温度,及有无额外的辅助散热设备,在过高的环温电源需减额输出。环温对输出功率的减额曲线。5)根据应用所需选择各项功能:保护功能:过电压保护(OVP).过温度保护(OTP)、过负载保护(O1.P)等。应用功能:信号功能(供电正常、供电失效)、遥控功能、遥测功能、并联功能等。特殊功能:功因矫正(PFC).不断电(UPS)6)选择所需符合的安规及电磁兼容(EMC)认证。2,使用开关电源之注意事项1)使用电源前,先确定输入输出电压规格与所用电源的标称值是否相符;2)通电之前,检查输入输出的引线是否连接正确

5、,以免损坏用户设备;3)检查安装是否牢固,安装螺丝与电源板器件有无接触,测量外壳与输入、输出的绝缘电阻,以免触电;4)为保证使用的安全性和减少干扰,请确保接地端可靠接地;5)多路输出的电源一般分主、辅输出,主输出特性优于辅输出,一般情况下输出电流大的为主输出。为保证输出负载调整率和输出动态等指标,一般要求每路至少带10%的负载。若用辅路不用主路,主路一定加适当的假负载;6)请注意:电源频繁开关将会影响其寿命;7)工作环境及带载程度也会影响其寿命。C.开关电源的维修技巧1、修理开关电源时,首先用万用表检测各功率部件是否击穿短路,开关电源外壳如电源整流桥堆,开关管,高频大功率整流管;抑制浪涌电流的

6、大功率电阻是否烧断。再检测各输出电压端口电阻是否异常,上述部件如有损坏则需更换。2、第一步完成后,接通电源后还不能正常工作,接着要检测功率因数模块(PFC)和脉宽调制组件(PWM),查阅相关资料,熟悉PFC和PwM模块每个脚的功能及其模块正常工作的必备条件。3、然后,对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右,如有380VDC左右电压,说明PFC模块工作正常,接着检测PWM组件的工作状态,测量其电源输入端VC,参考电压输出端VR,启动控制Vstart/Vcontrol端电压是否正常,利用220VAC/220VAC隔离变压器给开关电源供电,用示波器观测PWM模块CT端

7、对地的波形是否为线性良好的锯齿波或三角形,如T1.494CT端为锯齿波,FA5310其CT端为三角波。输出端VO的波形是否为有序的窄脉冲信号。开关电源维修方法与技巧4、在开关电源维修实践中,有许多开关电源采用UC38XX系列8脚PWM组件,开关电源适配器大多数电源不能工作都是因为电源启动电阻损坏,或芯片性能下降。当R断路后无VC,PWM组件无法工作,需更换与原来功率阻值一样的电阻。(http:版权所有)当PWM组件启动电流增加后,可减小R值到PWM组件能正常工作为止。在修一台GEDR电源时,PWM模块为UC3843,检测未发现其他异常,在R(220K)上并接一个220K的电阻后,PWM组件工作

8、,输出电压均正常。有时候由于外围电路故障,致使VR端5V电压为0V,PWM组件也不工作,在修柯达8900相机电源时,遇到此情况,把与VR端相连的外电路断开,VR从OV变为5V,PWM组件正常工作,输出电压均正常。开关电源维修方法与技巧5、当滤波电容上无380VDC左右电压时,说明PFC电路没有正常工作,开关电源电路示意图PFC模块关键检测脚为电源输入脚VC,启动脚VStart入OntrO1.CT和RT脚及VO脚o修理一台富士3000相机时,测试一板上滤波电容上无380VDC电压。VC,Vstart/Contro1,CT和RT波形以及VO波形均正常,测量场效应功率开关管G极无Vo波形,由于FA5331(PFC)为贴片元件,机器用久后出现Vo端与板之间虚焊,VO信号没有送到场效应管G极。将VO端与板上焊点焊好,用万用表测量滤波电容有380VDC电压。当Vstart/control端为低电平时,PFC亦不能工作,则要检测其端点与外围相连的有关电路。总之,开关电源电路有易有难,功率有大有小,输出电压多种多样。只要抓住其核心的东西,即充分熟悉开关电源的基本构造以及PFC及PWM模块的特性,它们工作的基本条件,按照上述步骤和方法,多动手开展开关电源的维修,就能迅速地排除开关电源故障,到达事半功倍的效果。
