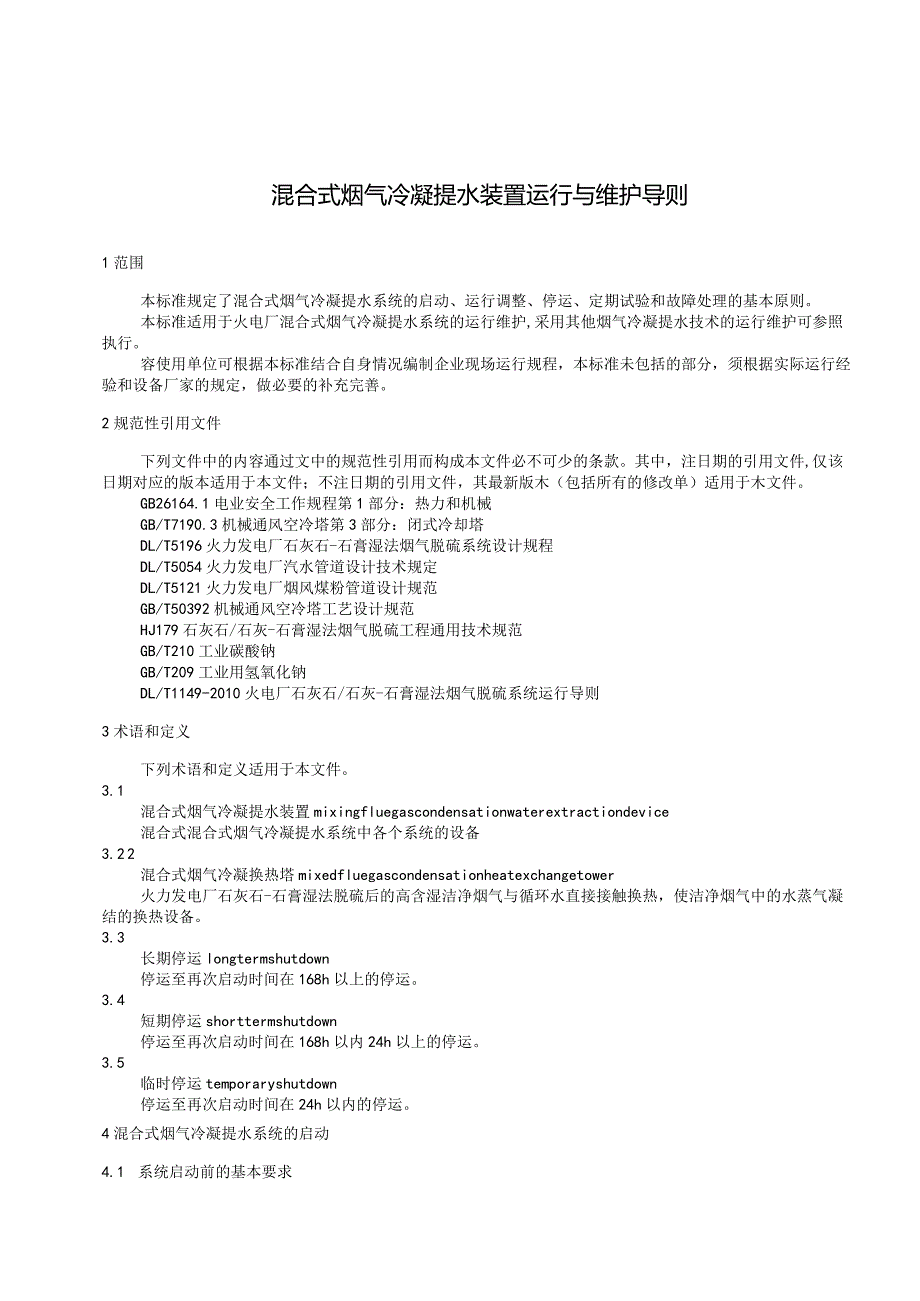

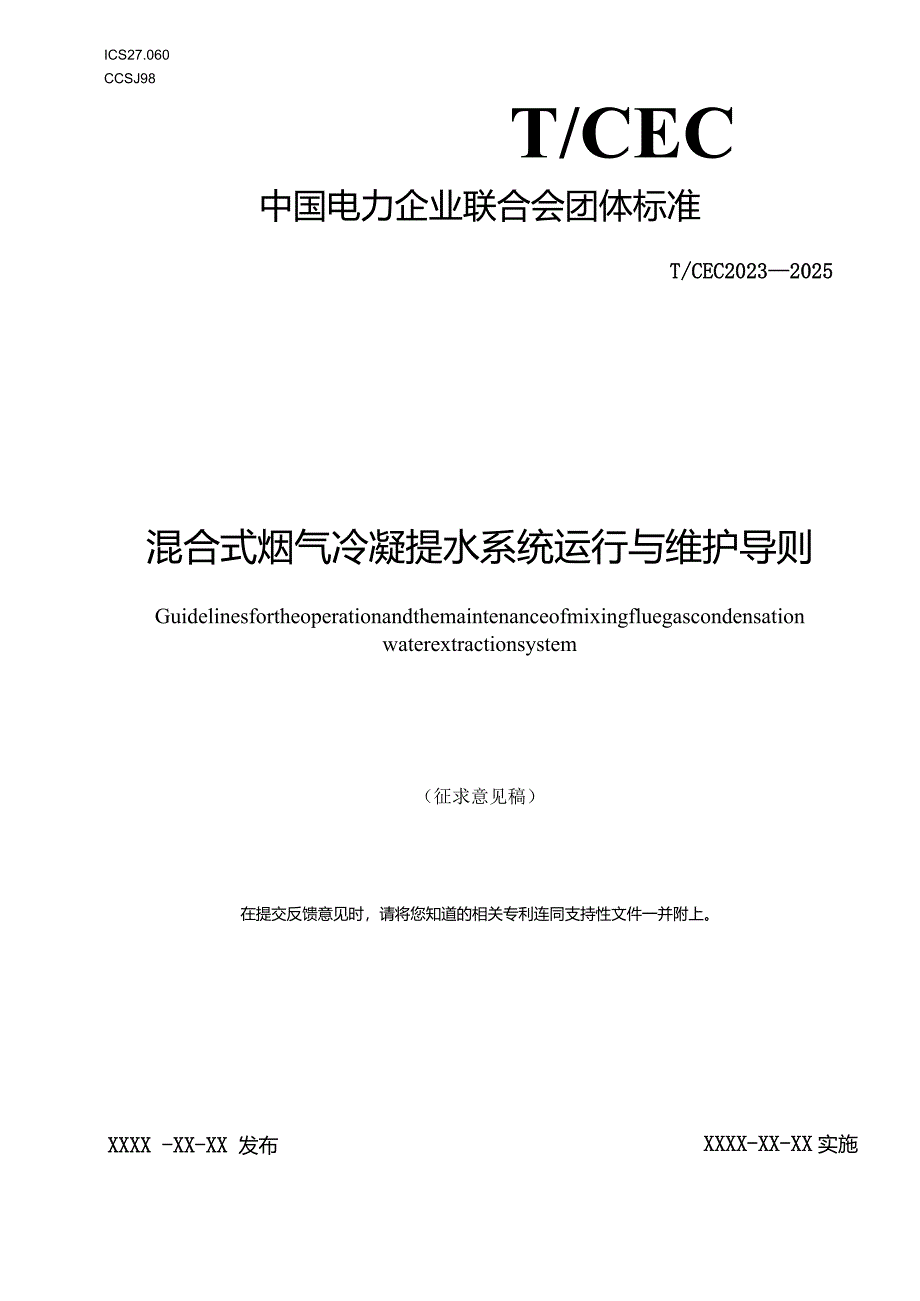

1、ICS27.060CCSJ98T/CEC中国电力企业联合会团体标准T/CEC20232025混合式烟气冷凝提水系统运行与维护导则Guidelinesfortheoperationandthemaintenanceofmixingfluegascondensationwaterextractionsystem（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 发布XXXX-XX-XX实施中国电力企业联合会发布混合式烟气冷凝提水装置运行与维护导则1范围本标准规定了混合式烟气冷凝提水系统的启动、运行调整、停运、定期试验和故障处理的基本原则。本标准适用于
2、火电厂混合式烟气冷凝提水系统的运行维护,采用其他烟气冷凝提水技术的运行维护可参照执行。容使用单位可根据本标准结合自身情况编制企业现场运行规程，本标准未包括的部分，须根据实际运行经验和设备厂家的规定，做必要的补充完善。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于木文件。GB26164.1电业安全工作规程第1部分：热力和机械GB/T7190.3机械通风空冷塔第3部分：闭式冷却塔DL/T5196火力发电厂石灰石-石膏湿法烟气脱硫系统设计规程DL/T505
3、4火力发电厂汽水管道设计技术规定DL/T5121火力发电厂烟风煤粉管道设计规范GB/T50392机械通风空冷塔工艺设计规范HJ179石灰石/石灰-石膏湿法烟气脱硫工程通用技术规范GB/T210工业碳酸钠GB/T209工业用氢氧化钠DL/T1149-2010火电厂石灰石/石灰-石膏湿法烟气脱硫系统运行导则3术语和定义下列术语和定义适用于本文件。3.1混合式烟气冷凝提水装置mixingfluegascondensationwaterextractiondevice混合式混合式烟气冷凝提水系统中各个系统的设备3.2 2混合式烟气冷凝换热塔mixedfluegascondensationheatexc
4、hangetower火力发电厂石灰石-石膏湿法脱硫后的高含湿洁净烟气与循环水直接接触换热，使洁净烟气中的水蒸气凝结的换热设备。3.3长期停运longtermshutdown停运至再次启动时间在168h以上的停运。3.4短期停运shorttermshutdown停运至再次启动时间在168h以内24h以上的停运。3.5临时停运temporaryshutdown停运至再次启动时间在24h以内的停运。4混合式烟气冷凝提水系统的启动4.1 系统启动前的基本要求a）各转动设备试转合格处于备用状态，各系统管道阀门校验完毕，人孔封闭；b）电气、仪控控系统投入，工作正常；c）检查混合式烟气冷凝提水装置中从高位水
5、箱一机械通风空冷塔一冷却循环水泵一冷凝换热塔的循环水循环通道已建立，具备充水条件。1. 1.1试验下列各项装置应实验合格：a）重要转动设备开关电气试验；b）各种连锁、保护、程控、报警试验；c）电动门或挡板门远方开、关试验；d）仪器仪表校验合格。4. 1.2检查5. 1.2.1混合式烟气冷凝换热塔系统混合式烟气冷凝换热塔系统检查应包括以下内容：a）冷凝换热塔内无杂物，内壁防腐应完好；b）冷凝换热塔喷嘴应无破损、无正对支撑梁或者塔内壁；c）冷凝换热塔升气盘底板无漏水问题；升气盘底板与支撑梁应无脱壳、松动现象；流体输送管连接法兰与塔体法兰处应无渗漏；d）循环水系统、加药系统应具备启动条件。4.1.2
6、.2烟气系统烟气系统检查应包括以下内容：a）烟道内壁防腐应完好；b）烟道应无泄漏，膨胀节应完好无破损。4.1.2.3循环水系统循环水系统检查应包括以下内容：a）循环水泵应湎足启动条件；b）高位水箱应防腐完好，注满水应无渗漏；c）脱硫工艺水系统正常，具备给木系统充水条件；d）PH计进、排水手动阀已打开。4.1,2.4机械通风空冷塔系统机械通风空冷塔系统检查应包括以下内容：a）冷却风机、百叶窗已试运且安全可靠；b）扇区百叶窗动作正常且动作一致，检查所有扇段百叶窗应处于关闭状态；冬季应检查防冻措施是否已到位；c）管路相关阀门等无故隙，并处于正确开关位置。4.1.2.5加药系统检查应包括以下内容：a）
7、碱计量箱内衬防腐材质的需注水前检查内壁防腐应完好，注水后应无泄漏；b）碱计量箱进料系统设备运作正常，处于备用状态；c）碱计量泵具备启动条件，处于备用状态。4.1.2.6除雾器冲洗系统检查应包括以下内容：a）除雾器冲洗系统满足启动的水量水压条件，处于备用状态；b）冲洗水管路密封无泄漏。4.1.3塔、箱坑的清洗和初装水4.1.3.1冷凝换热塔、高位水箱和机械通风空冷塔清洗及初装水应符合：a）开启工艺水补水阀或者除雾器冲洗水阀，通过高位水箱开始注水，由高位水箱一机械通风空冷塔f冷却循环水泵的循环水循环通道，对冷凝换热塔、高位水箱以及机械通风空冷塔以及相关管道进行清洗，待各装置排水合格后，进行正式初装
8、水，初装水水质满足过流部件防腐要求；机械通风空冷塔在初装水过程中，需根据相关运行规程要求，按顺序开启或者关闭相关扇区的管路阀门；冬季工况下（环境温度V+2C）条件下初装水，机械通风空冷塔扇区充水顺控必须按照防冻措施执行；b）高位水箱液位应充满至溢流口处，使高位水箱、机械通风空冷塔全部充满、循环水泵出口循环水管道内循环水液位和高位水箱液位持平时，停止上水，关闭工艺水补水阀或者除雾器冲洗水阀。4. 1.3.2启动碱计量箱补水阀对碱计量箱进行清洗，清洁干净无杂物后，关闭排污阀，初装水的液位充至设定值，加入药剂。5. 1.3.3对其余地坑、蓄水池等进行清洗，直至无杂物，满足地坑、蓄水池启动条件。6.
9、1.4初装水后系统热态启动条件a）混合式烟气冷凝换热塔烟气入口SO2、NOx,颗粒物排放浓度应符合超低排放的相关要求，液滴排放浓度应符合HJ179的相关要求；b）药剂已准备完毕,具备碱液制备条件；c）高位水箱液位处于高液位，循环水泵具备启动条件。7. 2系统启动8. 2.1循环水系统循环水系统启动应包括：a）投运冷凝换热塔除雾器冲洗水的程控；b）循环水PH值控制投入自动；c）启动循环水泵系统。9. 2.2加药系统加药系统启动应包括：a）启动碱计量箱搅拌器，根据液位搅拌器自动启动；b）启动碱计量泵。10. 2.3机械通风空冷塔系统机械通风空冷塔启动应包括：夏季工况（环境温度25C）a）启动冷却风
10、机系统；b）每个扇区的冷却风机、百叶窗与该扇区的出口水温投入自动控制。冬季工况（环境温度V2C）a）冷却风机系统不启动；b）调整扇区百叶窗开度，控制回水温度230；c）每个扇区的冷却风机、百叶窗与该扇区的出口水温投入自动控制。4. 2.4除雾器冲洗系统除雾器冲洗系统启动应包括：a）启动除雾器冲洗水系统；b）除雾器冲洗水电动门根据冲洗时间自动控制。5混合式烟气冷凝提水系统的运行调整4.1 运行主要调整内容4.1.1 循环水系统系统调整循环水系统调整应包括：a）循环水泵台数的调整，根据机组负荷的变化、环境温度的变化、现场对冷凝水的需求量以及水泵的运行状态确定开启台数；b）循环水PH值的调整，根据控
11、制碱计量泵电机频率，调整碱液流量控制循环水的PH值在4.56.5之间；c）根据回收水的用途用量可实时调整循环水泵运行台数和循环水PH值。5. 1.2加药系统调整加药系统调整应包括：a）控制药剂加入量及与水量的配比，调整碱液浓度；b）控制碱计量箱箱液位，防止溢流；c）根据环境温度的变化，适时调整碱液浓度配比，防止碱液在输送管道内结晶；d）极端寒冷条件下，适时启动伴热。6. 1.3机械通风空冷塔系统调整机械通风空冷塔系统调整包括：a）出口水温的调整，通过控制每个扇区冷却风机的频率和百叶窗开度，调整该扇区出口回水水温;b）百叶窗开度的调整。夏季工况时，所有百叶窗的调整根据主回水温度设定值增大或减小开
12、度；冬季工况时，百叶窗的调节以每个扇区独立进行，各扇区百叶窗通过各扇区回水温度设定值增大或减小开度；c）冷却风机的调整。每个扇区的冷却风机与该扇区回水水温连锁。通过调整冷却风机开启台数以及电机频率，控制回水温度低于设计值；d）机械通风空冷塔系统在冬季工况和夏季工况条件下，调整应有所不同，冬季工况以防冻控制为主，夏季工况百叶窗全开,根据用水量调整冷却风机频率。5. 2运行中的检查维护5.2. 1检查维护内容检查维护内容主要包括：a）混合式烟气冷凝提水系统有漏烟、漏水、漏油及其他杂物时应及时处理，保证系统的清洁；b）冷凝换热塔、高位水箱、碱计量箱、机械通风空冷塔、管件等应定期检查其法兰、人孔等有无
13、渗漏，发现后应及时处理；c）转动设备定期检查油位、油压、振动、温度、噪声及严密性，检查运行及设备冷却情况，有冷却水的应检查冷却水是否通畅，定期检查泵的机械密封。5.2.2烟气系统烟气系统运行中检查维护应包括：a）检查烟道各处膨胀节应无漏烟或者滴水现象；b）应定期校核烟气分析仪。5.2.3混合式烟气冷凝换热塔系统混合式烟气冷凝换热塔系统运行中检查维护应包括：a）冷凝换热塔本体应无漏水、漏烟现象，升气盘底板应无漏水现象；b）除雾器压差正常，冲洗水压力正常，应无漏水现象。5.2.4循环水系统循环水系统运行中检查维护应包括：a）循环水泵出口压力是否正常，润滑油位是否良好；b）高位水箱顶部排汽是否正常，
14、液位以及PH值是否在正常范围内；c）循环水管路上的温度、压力仪表测点是否运行正常。5.2.5加药系统加药系统运行中检查维护应包括：a）碱计量箱进料是否顺畅，有无堵塞泄漏现象，是否有杂物进入计量箱；b）计量箱体以及管路是否有渗漏和破损；c）定期检查药剂质量：d）定期检查管路是否有结晶堵塞现象。5.2.6设备定期切换参见表A.L5. 2.7循环水成分定期分析参见表A.2,6混合式烟气冷凝提水系统的停运6. 1混合式烟气冷凝提水系统停运方式6.1.1 脱硫系统运行时6.L1.1夏季工况条件下6.1.1.1.1长期停运所有系统的箱罐以及管道内的循环水应全部排空，碱液输送管道内的碱液全部排空，系统设备应
15、全部停止运行。6.1.1.1.2短期停运所有系统设备可全部停运，箱罐坑、及机械通风空冷塔以及管路内循环水保存。6.1.L1.3临时停运机械通风空冷塔系统和循环水系统停运，其他系统根据情况确定。6.L1.2冬季工况条件下6.1.1.2.1长期停运所有系统的箱罐以及管道内的循环水应全部排空，碱液输送管道内的碱液全部排空，系统设备应全部停止运行。6.1.1.2.2短期停运循环水系统、机械通风空冷塔系统、加药系统停运，无保温伴热措施的室外管路箱罐应排空，其他系统根据情况确定。6.1.1.2.3临时停运循环水系统、机械通风空冷塔系统、加药系统停运，无保温伴热措施的室外管路箱罐视环境温度变化确定是否排空，其他系统根据情况确定。6.1.2脱硫系统停运时脱硫系统在长期停运、短期停运以及临时停运条件下,混合式烟气冷凝提水系统的停运参照6.1.1。6.1.2.1夏季工况条件下所有系统设备全部停止运行。6.1.2.2
