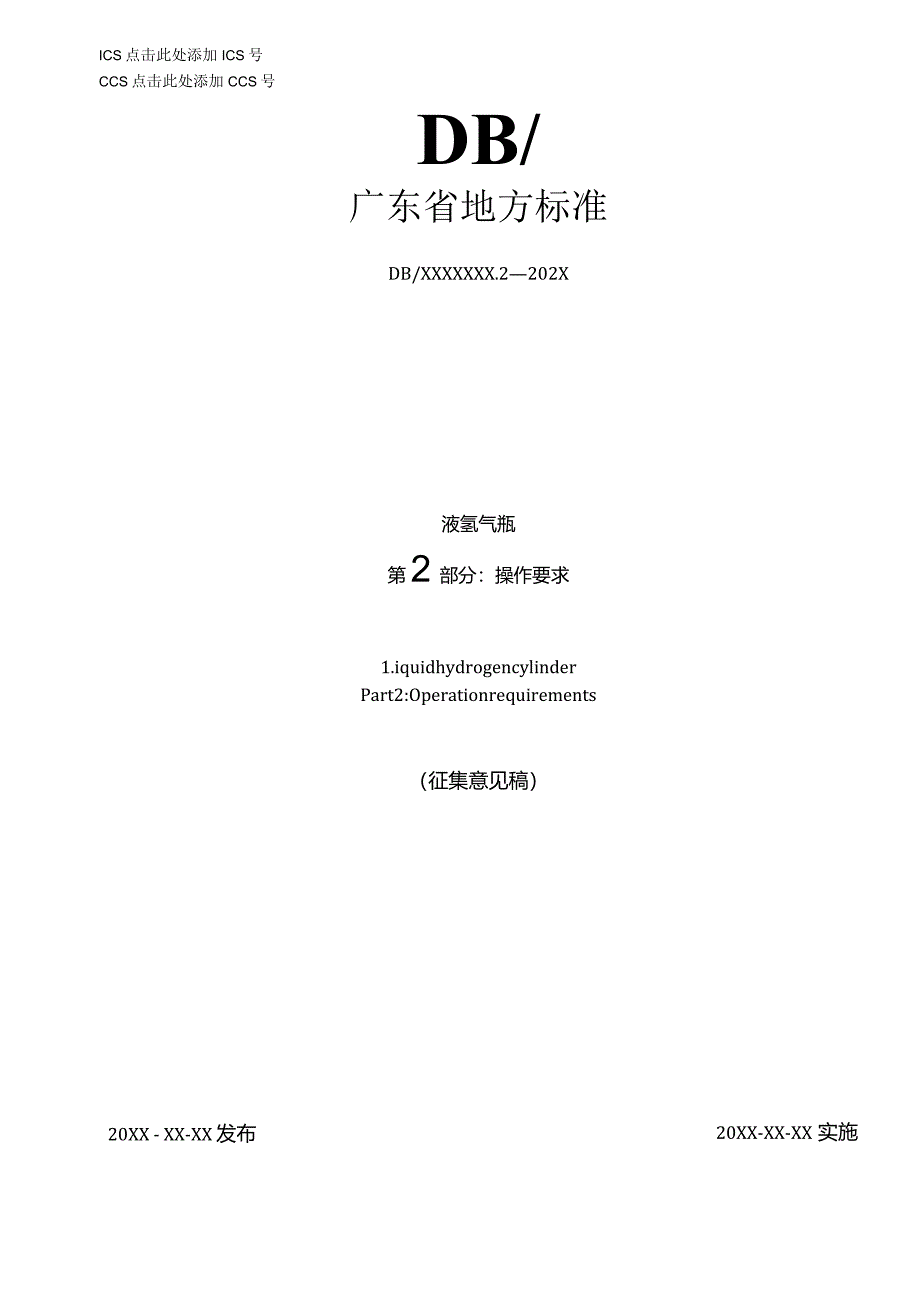

1、ICS点击此处添加ICS号CCS点击此处添加CCS号DB/广东省地方标准DB/XXXXXXX.2202X液氢气瓶第2部分：操作要求1.iquidhydrogencylinderPart2:Operationrequirements（征集意见稿）20XX - XX-XX 发布20XX-XX-XX实施液氨气瓶第2部分：操作要求1范围DB/XXXXXXX-202X的本部分规定了液氢气瓶（以下简称“气瓶”）转交准备、培训和考核、安全、存放、正常操作、火灾控制、应急设备/程序和报废等内容的要求。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日
2、期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2894安全标志及其使用导则GB4962氢气使用安全技术规程GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB12014防护服装防静电服GB13392道路运输危险货物车辆标志GB13690常用危险化学品的分类及标志GB21146个体防护装备职业鞋GB/T24499氢气、氢能与氢能系统术语GB50177氢气站设计规范JT3130汽车危险货物运输规则DB/XXXXXXXJ液氨气瓶第1部分：材料、设计、制造、检验与试验TSG08特种设备使用管理规则TSG23气瓶安全技术规程3术语和定义GB496

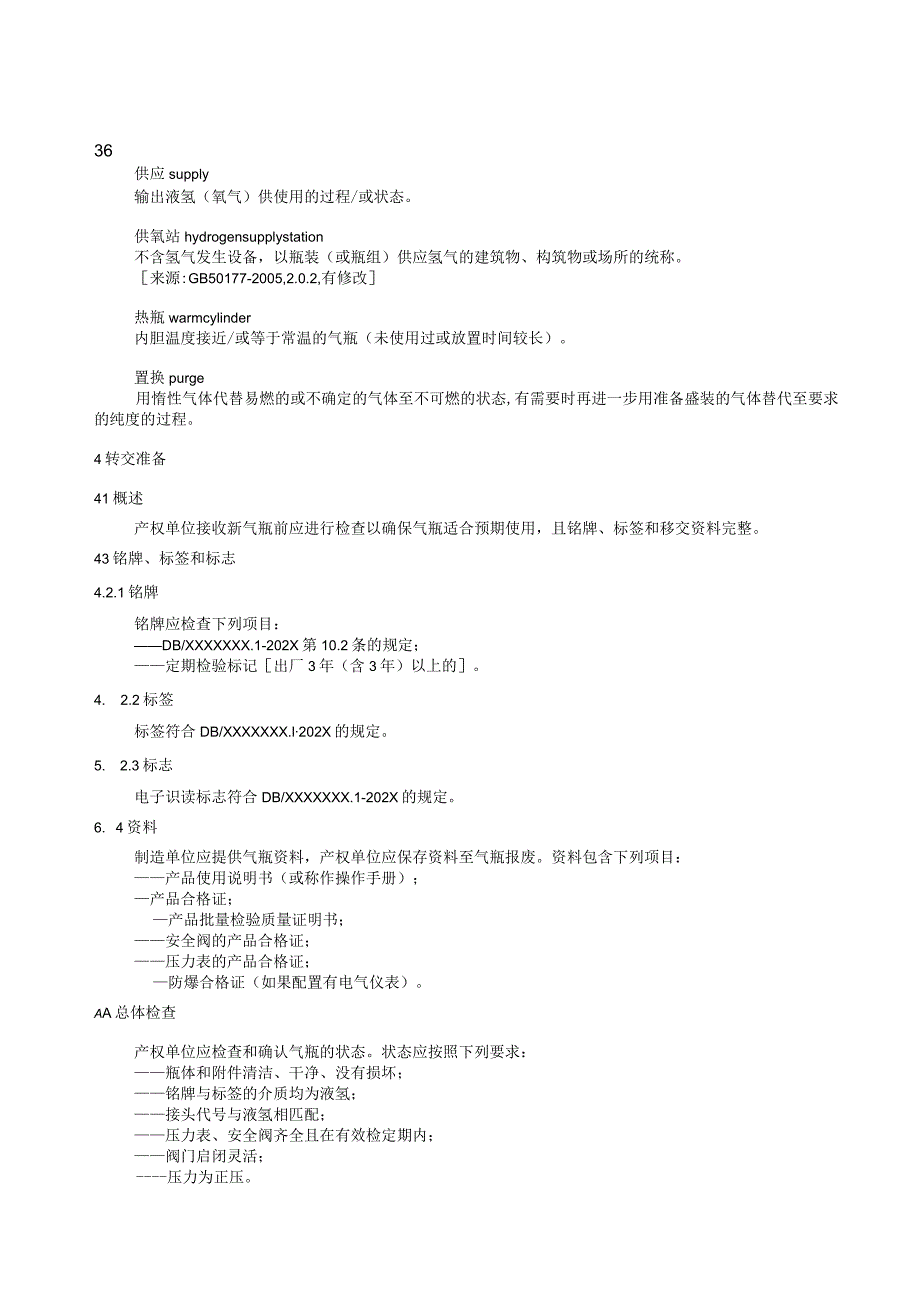

3、2、GB/T24499sDB/XXXXXXX.1界定的以及下列术语和定义适用于本文件。充装过程fillingprocess充装前检查、充装准备、充装和充装后检查的过程。充装单位fillingcompany有资格充装液氢气瓶的企业。产权单位propertycompany合法拥有气瓶所有权的企业。操作人员OPeratOr从事气瓶充装、存储、运输/装卸、维护和修理等操作的人。存放storage充装时的短暂搁置、供应时的放置、停用未复温时的放置以及实瓶的放置。36供应supply输出液氢（氧气）供使用的过程/或状态。供氧站hydrogensupplystation不含氢气发生设备，以瓶装（或瓶组）供应
4、氢气的建筑物、构筑物或场所的统称。来源:GB50177-2005,2.0.2,有修改热瓶warmcylinder内胆温度接近/或等于常温的气瓶（未使用过或放置时间较长）。置换purge用惰性气体代替易燃的或不确定的气体至不可燃的状态,有需要时再进一步用准备盛装的气体替代至要求的纯度的过程。4转交准备41概述产权单位接收新气瓶前应进行检查以确保气瓶适合预期使用，且铭牌、标签和移交资料完整。43铭牌、标签和标志4.2.1铭牌铭牌应检查下列项目：DB/XXXXXXX.1-202X第10.2条的规定；定期检验标记出厂3年（含3年）以上的。4. 2.2标签标签符合DB/XXXXXXX.l202X的规定。
5、5. 2.3标志电子识读标志符合DB/XXXXXXX.1-202X的规定。6. 4资料制造单位应提供气瓶资料，产权单位应保存资料至气瓶报废。资料包含下列项目：产品使用说明书（或称作操作手册）；产品合格证；产品批量检验质量证明书；安全阀的产品合格证；压力表的产品合格证；防爆合格证（如果配置有电气仪表）。AA总体检查产权单位应检查和确认气瓶的状态。状态应按照下列要求：瓶体和附件清洁、干净、没有损坏；铭牌与标签的介质均为液氢；接头代号与液氢相匹配；压力表、安全阀齐全且在有效检定期内；阀门启闭灵活；压力为正压。5培训和考核51概述操作人员应经过单位的岗位培训、考核合格后持证上岗。单位记录培训的档案应详
6、细记录受训人员的培训内容以及考核成绩。必要时应重复培训和考核，以确保操作人员胜任。S3内容培训和考核的内容至少包括下列项目：相关法律、法规、标准；氢气及液氢的特性及生理危害（见附录A）,少量的液氢会产生大量的气体，溢出后会导致氧气不足；液氢不应与不适合低温的材料（金属或非金属）接触，以避免出现材料冷脆的情况；液氢汽化初始的阶段产生的气体比空气重，并且会积聚在较低的区域（如I：坑、沟槽等）；液氢的温度极低，皮肤与液氨以及与未保温的设备、管道接触可能引起冷灼伤；未保温的设备、管道表面可能有富集的液氧或固氧，为避免火灾的危险，要求碳氢化合物的含量不应超过125mgm2; 接触氢后，如未更换工作服建议
7、至少30min内不接近明火、火花等火源； 熟知GB2894关于氢的危害和个人防护装备要求的警告标志； 熟知气瓶标签、标志的辨识； 正确使用个人防护装备（如I：安全靴、护目镜、手套等）；未经相关授权，不准许修理阀门，不准许更换阀门、安全附件、接头；修理泄漏的阀门或接头时应泄压至常压；如做不到，则应使用合适的工具和程序拧紧压力下的泄漏阀门；正常操作程序，包含设备、仪器等工具的操作（如：气体分析仪、露点仪、电阻仪等）：不准许使用明火或加热来提高气瓶压力或去除部件冰冻物，应使用温水或蒸汽去除部件冰冻物;机械工具与气瓶、管道等碰撞不应产生火花（建议使用铜扳手）；禁止气瓶之间相互倒液；不使用时，充装/供应
8、连接口应加封盖；熟知应急设备/程序。6安全A1个人防护个人防护按照下列要求：应采用符合GB12014规定的具有防静电功能和防寒功能的工作服；衣服应为长袖，裤管应罩在鞋外；应采用符合GB21146规定的具有防静电功能且与地面摩擦时不会发生火花的和具有防寒功能的工作鞋；护目镜应能阻挡飞溅的液氢；手套应有防静电功能和防寒功能，且易于脱下。A0充装站/供氢站充装站/供氢站除了满足GB50177规定外，还应满足下列要求：站内显眼位置有符合GB2894规定的显示液氢、氢气危险性和个人防护设备需求的适当永久性警告标志； 排放系统满足6.3要求； 液（气）管道满足6.4要求； 场地满足第7章要求。A1排放系统
9、排放系统应满足下列要求:安全阀的出口和排空阀的出口均通过管道连接到安全的外部排气点，且考虑通风口附近材料的耐火性；排放阀的出口靠近气瓶端设置拉断阀、或限流装置；注1：拉断阀在被拉断后，两端能够自动密封，且无可见泄漏；注2：限流装置在压差超过0.1MPa时能截断流体，且泄漏应不大于IL/min；注3：气瓶自带拉断阀、或限流装置时，可以不按此要求。管道选用奥氏体不锈钢； 管道的长度与外径比不大于60:1;一管道的高度按照GB50177的规定； 管道的固定能承受排放引起的振动等外力； 系统考虑温差引起的收缩； 系统的通径满足泄放量的要求，且排放背压不超过安全阀整定压力的10%; 系统的排污阀最低处位
10、于地面以上便于排水和维护的高度，且能排净污物； 系统的结构设置能防止在内部积聚异物，且能防止因多次排放引起的水蒸汽、氧气、氮气等的冷凝而积聚在管内； 系统具有导电连续性；如果管道连接之间有绝缘体，则管道部件之间需连接电阻不超过003C的跨接； 系统安装阻火器，但管道应设置相应的换热装置（或相当的装置）保证阻火器进口端的温度不低于环境温度，且湎足泄放量的要求。44液（气）管道液（气）管道应满足下列要求：往气瓶内充装的管道在靠近气瓶端以及供应管道靠近气瓶端设置拉断阀；供应管道具有防止回流的功能，并且液氢不会被截留在隔离的空间（如：两截止阀之间的管道内），但是隔离空间有安全阀或经计算构成隔离空间的管
11、道和阀门能够承受截留的液氢汽化后产生的压力的情况是允许的。注1：拉断阀的要求见6.3；注2：气瓶自带拉斯陶时，可以不按此要求。AS电气设备电气设备应满足下列要求：防爆符合GB3836.1的11类，C级，Tl组的要求；电气设备（如：移动电话、对讲机等）需经过充装站/供氢站认可。AA接地系统接地系统应满足下列要求：确保电气连续性，系统的主要物品（如：气瓶等）直接与地良好相连； 不准许以管道作为临时接地的方式； 接地系统电阻不大于10; 移运过程，确保电位均衡。7存放存放应满足下列要求： 存放区域作为危险区域进行安全评估；一存放区域清洁；存放区域通风良好，如果房间足够大或室外区域不被墙壁包围，则在地
12、面以上的位置通常自然通风即可；在其他情况下，提供强制通风或其他预防措施；存放区域不应是房间或地面及墙面显著低于相邻地面的区域；存放区域有适当的、紧急情况下能提供足够逃生路径的通道，紧急出口始终保持畅通；所有门户宜向外开口，并足够宽，方便人员进出；气瓶放置区域的地板水平且坚固，足以承受实瓶的重量，且气瓶周围能避免积水；地板表面不燃，且导电（如：混凝土或钢板），周围铺设有利于液氢蒸发的沙砾；操作区域或气瓶上清楚地标有适当的警告标志；气瓶与人或车辆使用的正常路径保持足够的距离；气瓶及其组件受到保护，以防机械损伤；气瓶如有倾覆的危险，则需牢固固定在专有位置；气瓶远离热源（如：焊接源、明火），区域内进行
13、高温作业时要采取适当的安全措施；一存放区域建安全围栏，距离需满足GB50177的安全要求，且能防止未获授权的人员进入（门禁系统或专人值守）；当必全阀接近排放压力时，需采取预防措施（氢气有着火的可能并产生难以看见的火焰，因此更应注意）；与氧化物（如：氧气瓶）的存放保持安全距离；实瓶与空瓶分开存放。8正常操作A1总则从事特种作业的操作人员除要经过5.1的培训外，还应经过专业机构培训，持有特种作业资格证，并在有效期内持证上岗。使用单位应按照相关法律、法规的规定及气瓶制造单位的使用说明书编制本单位的操作规程并严格执行。A5充装过程8.2.1充装前检查充装前，操作人员应按照表1规定的事项检查气瓶的状况，
14、如有任何一项不符合且没有正确纠正,不准许进行充装。表1充前装检查事项验收标准铭牌和标签和标志铭牌清晰可见、易读并符合4.2要求定检日期在有效期内标签和标志清晰可见、易读并符合TSG23及DB/XXXXXXX.l-202X的要求，充装单位、产权单位的名称和地址清晰明了气瓶瓶体及配件（阀门、接烧）没有明显的损坏、腐蚀、污垢、油或油脂；没有异常的结冰雌介质确认瓶内介质是液氢、氮气等不会引发危险的气体解所郁由牛（阀门、安全泄压蟠、接蟠）没有明显的损坏、腐蚀、污垢、油或油脂：没有异常的结冰阀门可启闭（灵活最佳）安全泄压装置铅封完好，在检定有效期内，出口无结冰或其他堵塞物压力表压力为正压进口接头标志与液氢要求的一致，没有松动、灰尘、无油脂、无水或结冰充装软管无油、干燥、无损伤且型号符合要求许可资料特种设备使用登记证符合TSG08规定测量设备或仪器气体分析仪、露点仪、称重仪、电阻仪等处于良好的工作状态且在有效期内接地系统接地情况及电阻满足6.6的要求8.2.2充装准备8. 2.2.1充装前，操作人员应进行如下准备工作： 如果是有压力且确认内部介质是氢气的热瓶，可以直接进行冷却； 如果是有压力但不能确认内部介质的热瓶，应先按822.2置换，再进行冷却； 如果是有压力复温维护后的热瓶，应先用氢气
