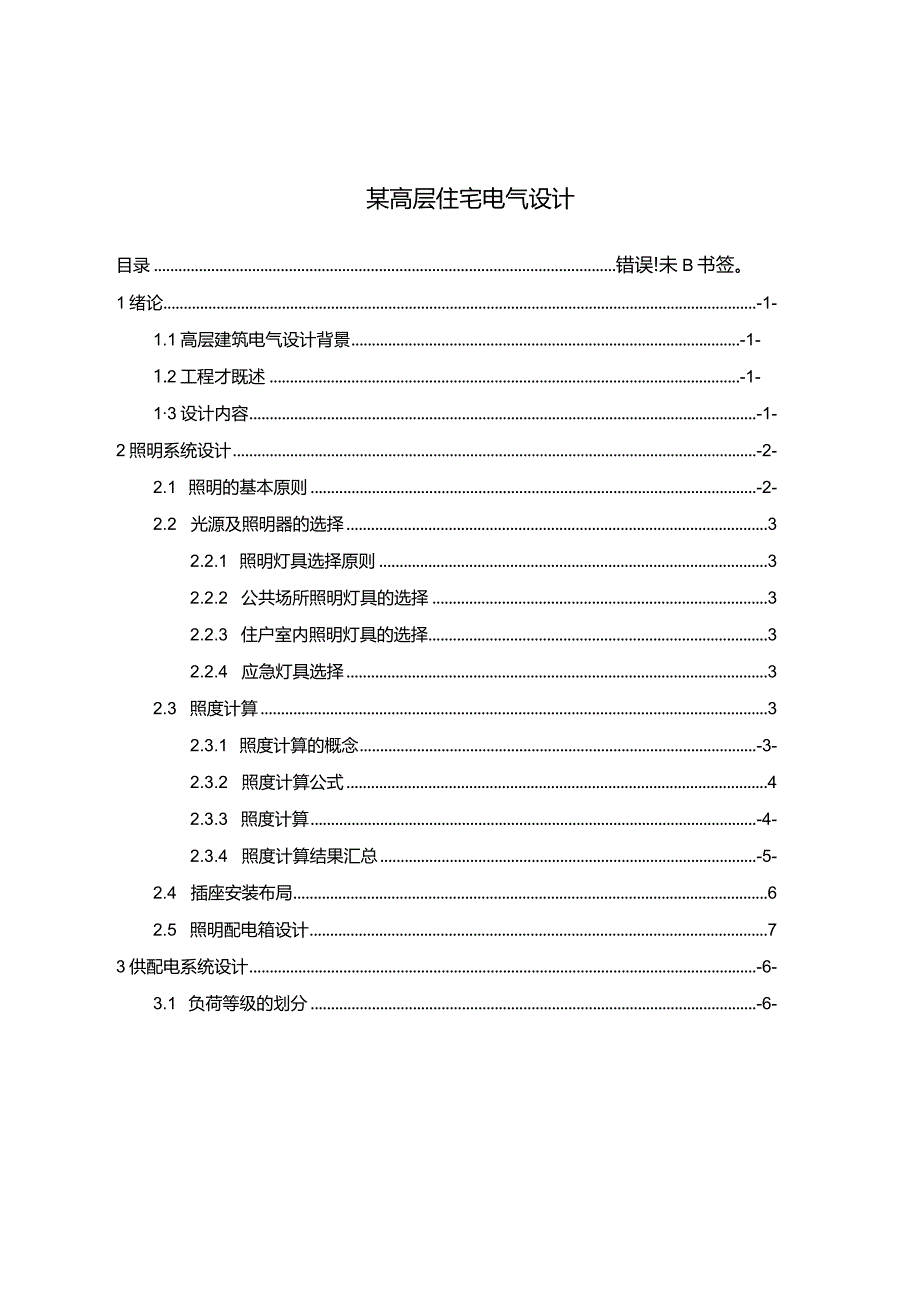

1、某高层住宅电气设计目录错误!未B书签。1绪论-1-1.1高层建筑电气设计背景-1-1.2工程才既述-1-13设计内容-1-2照明系统设计-2-2.1 照明的基本原则-2-2.2 光源及照明器的选择32.2.1 照明灯具选择原则32.2.2 公共场所照明灯具的选择32.2.3 住户室内照明灯具的选择32.2.4 应急灯具选择32.3 照度计算32.3.1 照度计算的概念-3-2.3.2 照度计算公式42.3.3 照度计算-4-2.3.4 照度计算结果汇总-5-2.4 插座安装布局62.5 照明配电箱设计73供配电系统设计-6-3.1 负荷等级的划分-6-3.2 确定本设计负荷等级-7-3.3 确

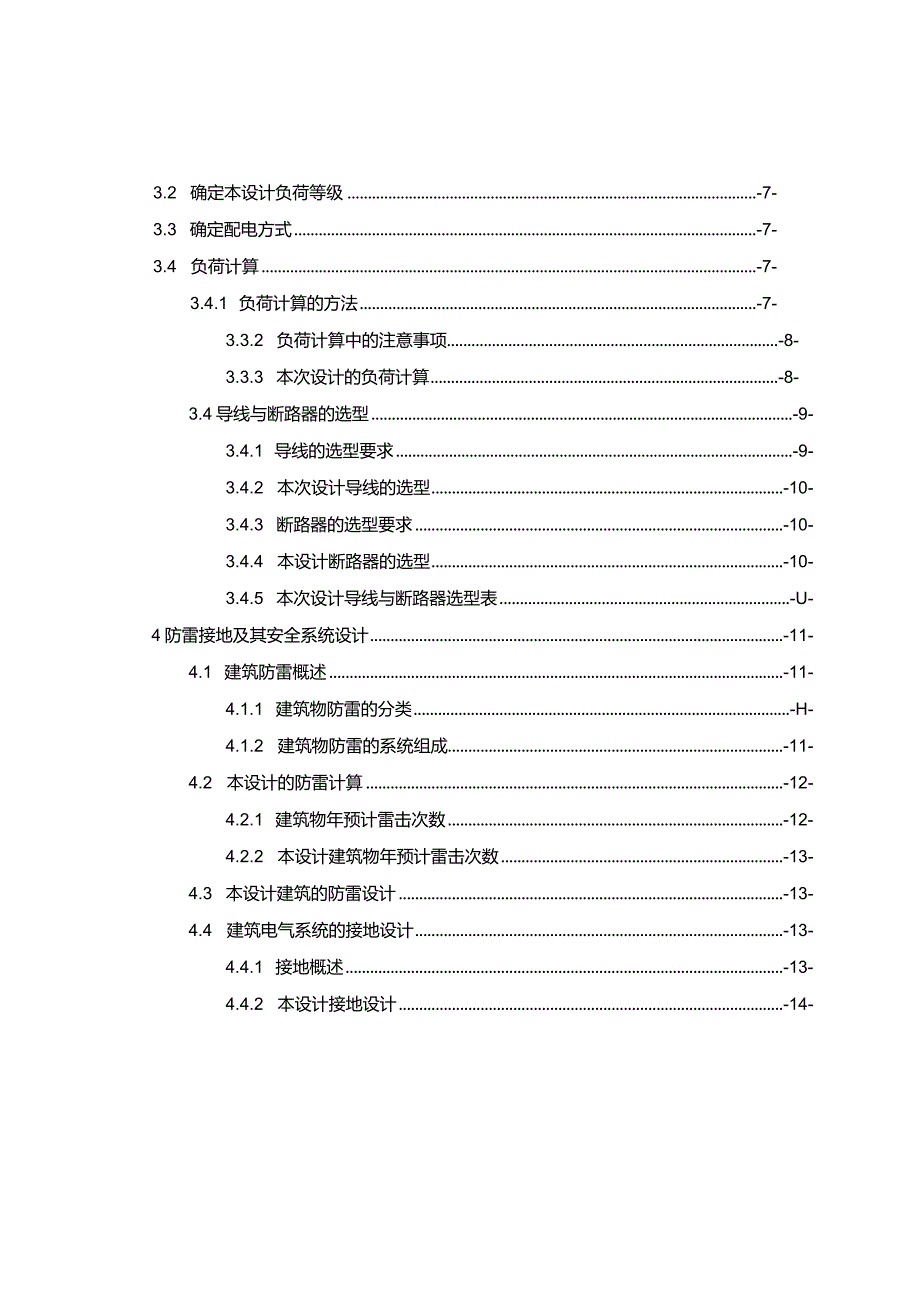

2、定配电方式-7-3.4 负荷计算-7-3.4.1 负荷计算的方法-7-3.3.2 负荷计算中的注意事项-8-3.3.3 本次设计的负荷计算-8-3.4导线与断路器的选型-9-3.4.1 导线的选型要求-9-3.4.2 本次设计导线的选型-10-3.4.3 断路器的选型要求-10-3.4.4 本设计断路器的选型-10-3.4.5 本次设计导线与断路器选型表-U-4防雷接地及其安全系统设计-11-4.1 建筑防雷概述-11-4.1.1 建筑物防雷的分类-H-4.1.2 建筑物防雷的系统组成-11-4.2 本设计的防雷计算-12-4.2.1 建筑物年预计雷击次数-12-4.2.2 本设计建筑物年预计

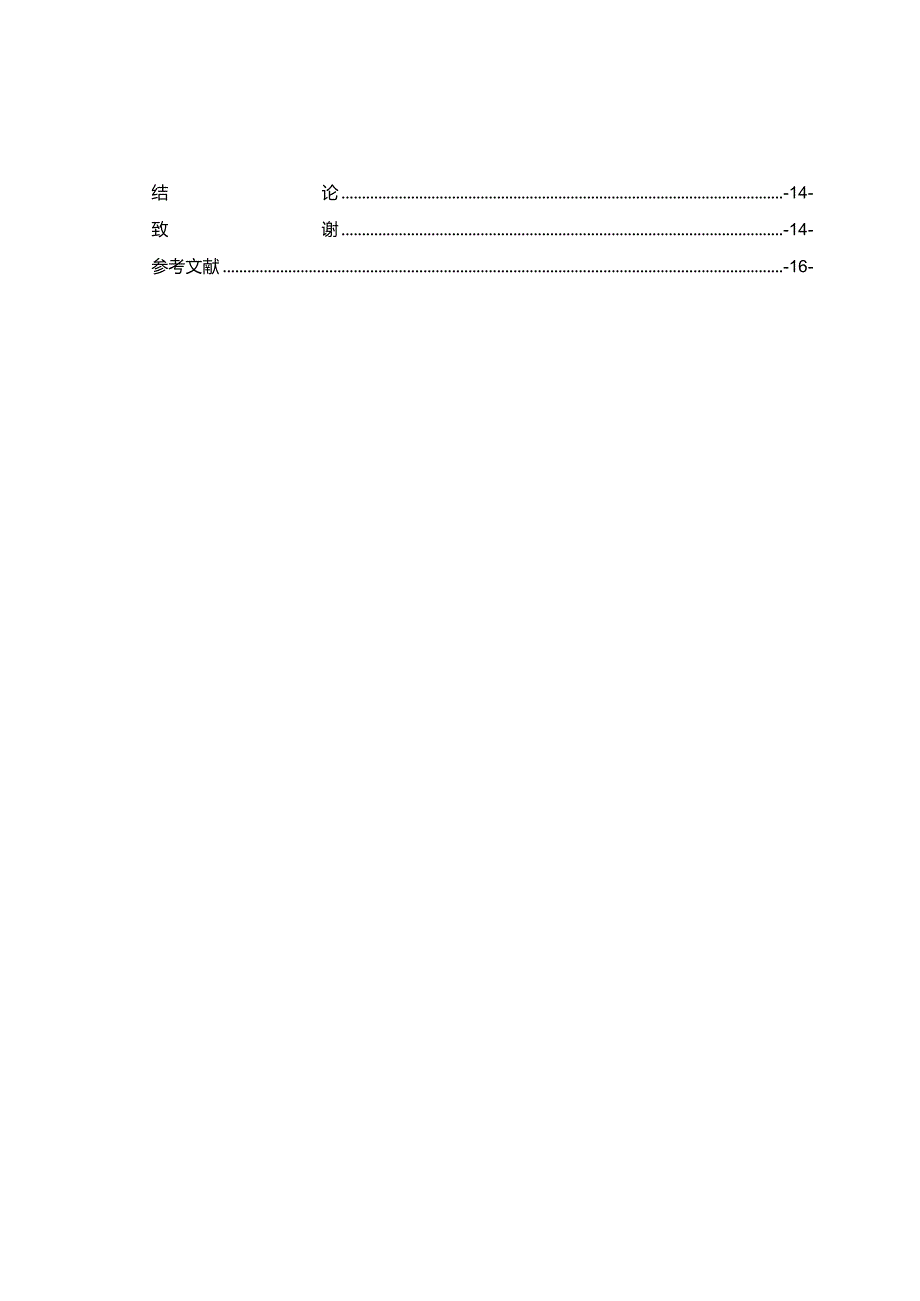

3、雷击次数-13-4.3 本设计建筑的防雷设计-13-4.4 建筑电气系统的接地设计-13-4.4.1 接地概述-13-4.4.2 本设计接地设计-14-结论-14-致谢-14-参考文献-16-1绪论1.1 高层建筑电气设计背景高层住宅内部设施和用电设备越来越多，对于供电可靠性的要求也越来越多，由于它能解更大限度的开发土地的价值，增加住房和居住人口,可以极大缓解居民的住房问题。高层住宅的电气设计不但需要满足居民的日常生活的所有要求，确保生活居住条件的舒适，保证今后各电气设备及系统能够稳定运行，正常工作。高层住宅内的电气设备必须要保证在复杂环境下也能正常工作，比如在大风，雷雨等恶劣气候条件，并且尽
4、可能考虑其经济性。在电气照明系统的设计中，应该选择亮度合理的灯具，并且合理布置房间内的插座数量，还有应急电源的设计也是不可或缺的。在进行供配电设计时，要考虑到在用电高峰期时设备能否正常供电。线路也要尽可能简便并且易于维修，最终选择合适的供电方式和低压保护电器。防雷接地设计要根据当地的雷暴条件以及建筑的长、宽、高等进行可靠的防雷和保护接地的设计。1.2 工程概述本次设计的建筑物是一栋高层住宅，其位于甘肃省省会兰州，靠近黄河，该建筑的总面积为14386.41平方米，地下建筑总共有两层，地上建筑有三十四层的住宅区，其中每层又有四层住户，各层设电井。本次设计范围主要为建筑电气的照明系统、供配电系统和防
5、雷接地。1.3设计内容照明系统设计查阅相关国家规范，主要设计的依据为建筑照明设计标准GB5003-2013,通过查阅国家的相关标准可确定住宅里各房间的照度标准，之后我们使用利用系数法，对各工作房间所需的光通量进行计算，之后确定各工作房间的光源量，将计算数据作为参考依据我们便可对比各光源型号的参数，从而选出最适合本建筑的照明光源。照明系统的另一向设计内容为各工作房间中的插座设计，我们结合实际情况，满足住户的生活需要，做到简洁，用电方便安全即可。(2)供配电系统设计首先明确本建筑的负荷等级，再通过各负荷等级的供电要求设计相应的供配电系统,之后进行负荷计算，以负荷计算得出的数据为依据选择所需的断路器
6、、电线等电气设备。(3)防雷接地系统设计对于防雷接地系统的设计，我们首先计算出了本建筑所在地的年预计雷击次数，之后确定出该建筑物的防雷等级。由于本建筑为高层住宅，不仅要设计防直击雷措施和防感应雷的措施，还要做好防侧击雷的设计，最后完成接地设计，本次接地我们选取等电位连接。2照明系统设计2.1 照明的基本原则进行照明设计时优先保证住户使用时的安全和舒适度，尽量减少因灯具眩光对人造成的不良影响，以建筑的实际状况来设计合适的照明方式和照明设备，照明系统应方便维修，且控制简单，方便。满足这些要求后可以考虑其经济性和美观性。本建筑的照明设计严格按照建筑照明设计规范GB50034-2013的相关规定。通过
7、查阅本文献我们整理出本建筑主要房间的照明标准，如表2.1所示。表2.1照明标准值房间或场所参考平面及其高度照度标准值(Ix)照明功率密度(卬/加2)+=事_般活动100起居室0.75m水平面6书写、阅读300*一般活动0.75m水平面75卧室6床头、阅读150*餐厅0.75m水平面1506一般活动厨房皿“操作台地面10060.75m水平面150*卫生间0.75m水平面1006注：*宜用混合照明2.2 光源及照明器的选择2.2.1 照明灯具选择原则选择灯具时要考虑到住宅内的环境情况以及灯具的情况，在保证灯具可以安全可靠的前提下尽量采用绿色、环保、能耗低、经济的灯具，对起居室、卧室、厨房等需要进行
8、工作、阅读的房间对于住户的灯光的光照要求较高，我们在设计时通常采用混合照明的方式来解决照明需求。2.2.2 公共场所照明灯具的选择在楼梯间、门厅处等公共场合设计的灯具以安全第一，同时要求低能耗。我们在本高层住宅的楼梯间设置的是声控吸顶灯，在门厅处设置的是开关型吸顶灯。223住户室内照明灯具的选择站在住户的角度想，我们肯定希望自己的住宅光照明亮温和。考虑到住宅内的环境情况以及灯具的情况,在保证灯具可以安全可靠的前提下尽量采用绿色、环保、能耗低、经济的灯具，对起居室、卧室、厨房等需要迸行工作、阅读的房间对于住户的灯光的光照要求较高，我们在设计时通常采用混合照明的方式来解决照明需求。所以我们在一般安
9、装吸顶灯，对于厨房，卫生间等层间，为了用电安全我们选择防潮吸顶灯。224应急灯具选择虽然应急灯具平日里不会使用，但如果说一栋建筑中的应急照明系统尚付阚如，那么这栋建筑揩会有很大的安全隐患，由于高层住宅如果发生突发情况往往会导致停电,在建筑内环境复杂，不利于人员的撤离和疏散。所以我们在设计时要满足国家对民用建筑的消防安全照明水平。应急照明分为三类,在建筑中备用照明设备保障了故障时的照明,它可以停电等事故发生时作为备用选择继续供电，所以有另外的电源单独进行供电。当在住宅的照明系统发生故障不能正常工作时，应急照明设备将会启动，应急照明设备一般都是由蓄电池组进行供电。对于应急照明的蓄电池，它的可持续提
10、供电力时间不少于90分钟。所以本建筑的应急照明灯具选择应急照明灯和安全出口标识灯，安装在楼梯，疏散通道，配电室等地点。2.3 照度计算2.3.1 照度计算的概念照度计算就是按照国家建筑照明的相关规范，利用房间的工作面面积，参考平面及其高度，照度要求值，维护系数等参数来计算该房间内所需的灯具数。计算结果要满足规范照度要求以及规范节能要求，它可反映照明效果的好坏。在本次设计中，我们使用利用系数法进行计算。2.3.2 照度计算公式(1)利用系数法的公式为式中N一一灯具数；一一每盏灯具内光源的光通量；4利用系数；K一灯具维护系数；A一一工作面面积。(2)计算照明密度公式为1.PD二通(2.2)A式中N
11、一一灯具数；Pw一一灯具额定功率；A工作面面积；2.3.3 照度计算进行照度计算的第一步是计算房间的工作面面积，因此我们先计算出本建筑中的各主要房间的长宽即可算出其面积，本建筑中的各层间面积如表2.2所示：表2.2本建筑主要工作场所面积表(单位：n)户型起居室厨房卫生间餐厅卧室1卧室2C型3.70x5.504.101.601.90x3.204.101.603.20x3.102.80x4.00D型3.70x5.202.80x2.003.101.603.70x2.303.10x2.603.10x3.50以D型起居室为例进行计算:已知D型起居室长度为5.20m宽度为3.70m,计算得出该起居室面积为
12、19.2411房间内安装一个吸顶灯。第二步是选取工作场所的设计照度和照明功率密度值，我们通过民用建筑照明标准规范可以查到起居室的设计照度为100lx,照明功率密度为6W/M,本建筑主要工作场所设计照度、照明功率密度值如表2.1所示：维护系数我们可以通过查阅建筑照明设计规范GB50034-2013得知起居室的维护系数为0.8o建筑的维护系数表如表2.3所示：表2.2维护系数环境污染特征工作房间或场所维护系数灯具清洗次数/(次a)清洁阅览室、住宅、绘图室、餐0.82厅、办公室一般商店、候车室、电影院、候0.752船室污染严重厨房0.603由公式2.1得理论光源光通量为:PA=-=4008ImNjL
13、lK其中N=l,K=O.8,/=0.6。照度校验：已知选取的灯具光通量为50001m,功率为60Wo照度校验值为：E=%国=137.2立avA计算结果大于设计照度值100IX所以满足照度设计要求。计算照明功率密度为：1.DP=-=3Wm2S计算结果小于照明功率密度6Wn,所以满足节能要求。D型起居室照度计算完成，其余房间的照度计算本文不再赘述。2.3.4 照度计算结果汇总本建筑的计算结果汇总如下：表2.4照度计算汇总表房间名称原度选取值理论光源光通量光源型号实际光源光通量照度校验值C起居室100lx40081m白炽灯50001m137.21xC厨房1501x20501m防潮吸顶灯21001m1
