《为什么不愿意使用“查表法”确定砂率？.docx》由会员分享，可在线阅读，更多相关《为什么不愿意使用“查表法”确定砂率？.docx（6页珍藏版）》请在第壹文秘上搜索。

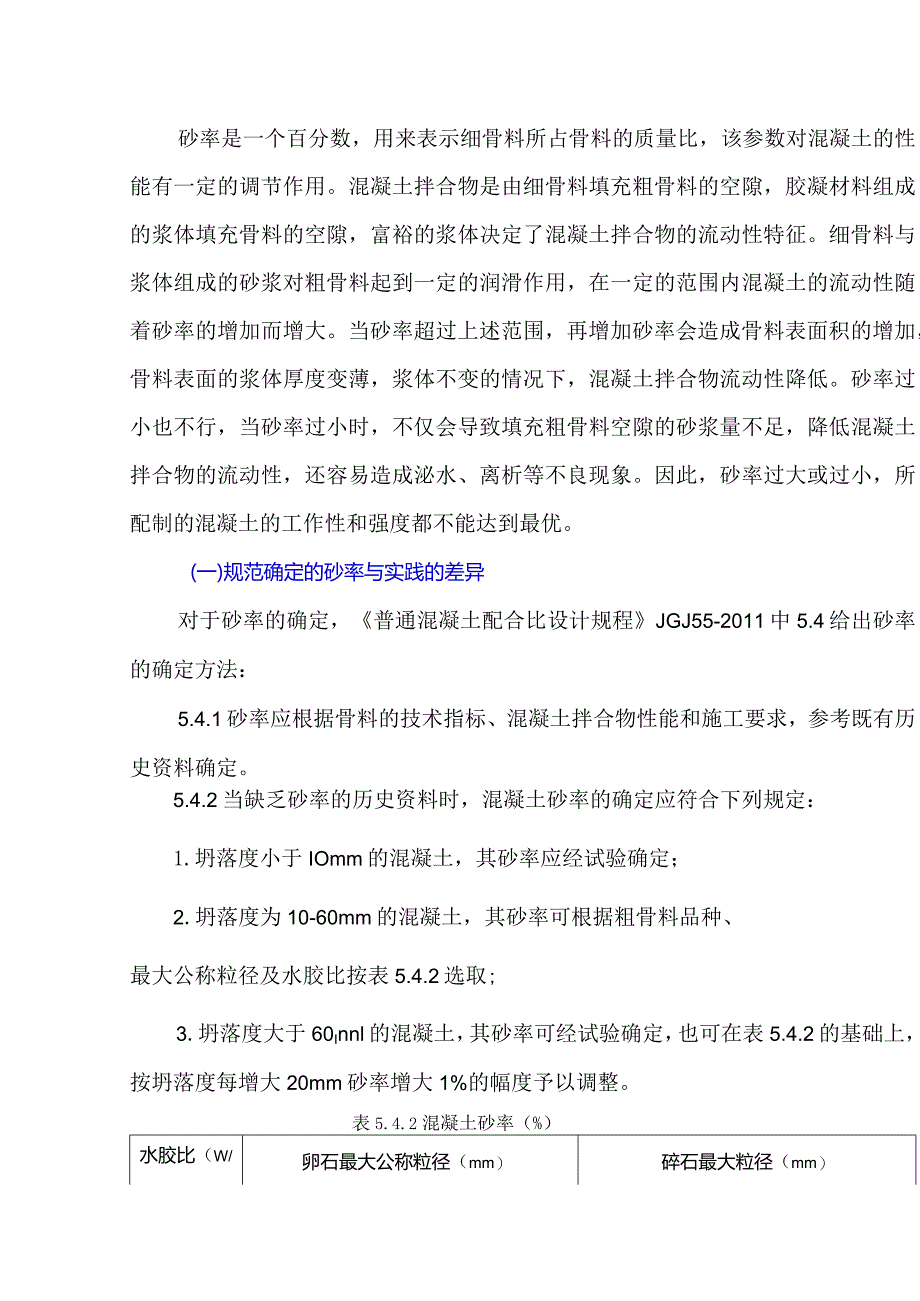

1、砂率是一个百分数，用来表示细骨料所占骨料的质量比，该参数对混凝土的性能有一定的调节作用。混凝土拌合物是由细骨料填充粗骨料的空隙，胶凝材料组成的浆体填充骨料的空隙，富裕的浆体决定了混凝土拌合物的流动性特征。细骨料与浆体组成的砂浆对粗骨料起到一定的润滑作用，在一定的范围内混凝土的流动性随着砂率的增加而增大。当砂率超过上述范围，再增加砂率会造成骨料表面积的增加，骨料表面的浆体厚度变薄，浆体不变的情况下，混凝土拌合物流动性降低。砂率过小也不行，当砂率过小时，不仅会导致填充粗骨料空隙的砂浆量不足，降低混凝土拌合物的流动性，还容易造成泌水、离析等不良现象。因此，砂率过大或过小，所配制的混凝土的工作性和强度
2、都不能达到最优。(一)规范确定的砂率与实践的差异对于砂率的确定，普通混凝土配合比设计规程JGJ55-2011中5.4给出砂率的确定方法：5.4.1砂率应根据骨料的技术指标、混凝土拌合物性能和施工要求，参考既有历史资料确定。5.4.2当缺乏砂率的历史资料时，混凝土砂率的确定应符合下列规定：1.坍落度小于IOmm的混凝土，其砂率应经试验确定；2.坍落度为10-60mm的混凝土，其砂率可根据粗骨料品种、最大公称粒径及水胶比按表5.4.2选取;3.坍落度大于60Innl的混凝土，其砂率可经试验确定，也可在表5.4.2的基础上，按坍落度每增大20mm砂率增大1%的幅度予以调整。表5.4.2混凝土砂率（%

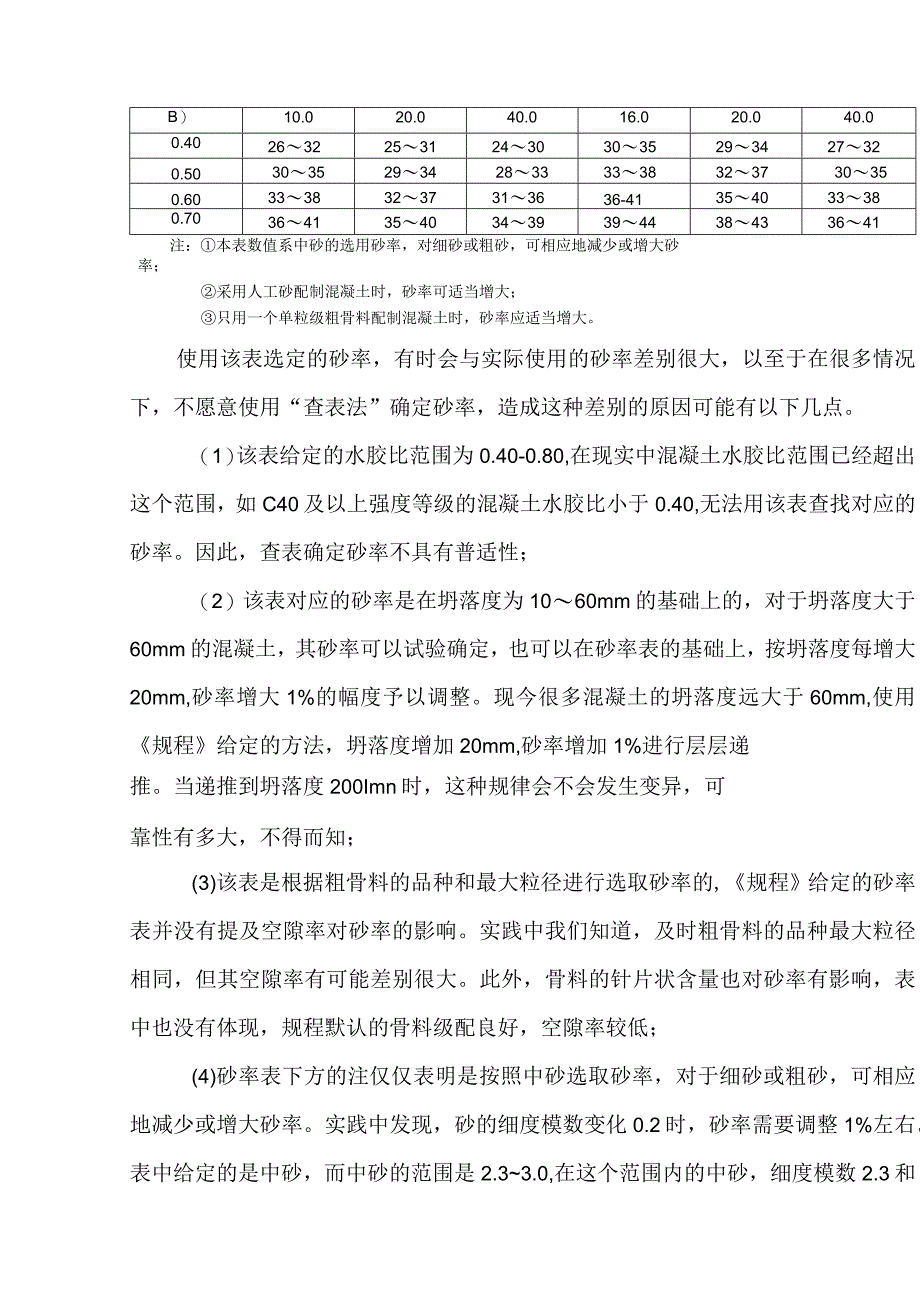

3、）水胶比（W/B）卵石最大公称粒径（mm）碎石最大粒径（mm）10.020.040.016.020.040.00.402632253124303035293427320.503035293428333338323730350.6033383237313636-41354033380.70364135403439394438433641注：本表数值系中砂的选用砂率，对细砂或粗砂，可相应地减少或增大砂率；采用人工砂配制混凝土时，砂率可适当增大；只用一个单粒级粗骨料配制混凝土时，砂率应适当增大。使用该表选定的砂率，有时会与实际使用的砂率差别很大，以至于在很多情况下，不愿意使用“查表法”确定砂率，造成
4、这种差别的原因可能有以下几点。（1）该表给定的水胶比范围为0.40-0.80,在现实中混凝土水胶比范围已经超出这个范围，如C40及以上强度等级的混凝土水胶比小于0.40,无法用该表查找对应的砂率。因此，查表确定砂率不具有普适性；（2）该表对应的砂率是在坍落度为1060mm的基础上的，对于坍落度大于60mm的混凝土，其砂率可以试验确定，也可以在砂率表的基础上，按坍落度每增大20mm,砂率增大1%的幅度予以调整。现今很多混凝土的坍落度远大于60mm,使用规程给定的方法，坍落度增加20mm,砂率增加1%进行层层递推。当递推到坍落度200Imn时，这种规律会不会发生变异，可靠性有多大，不得而知；(3)

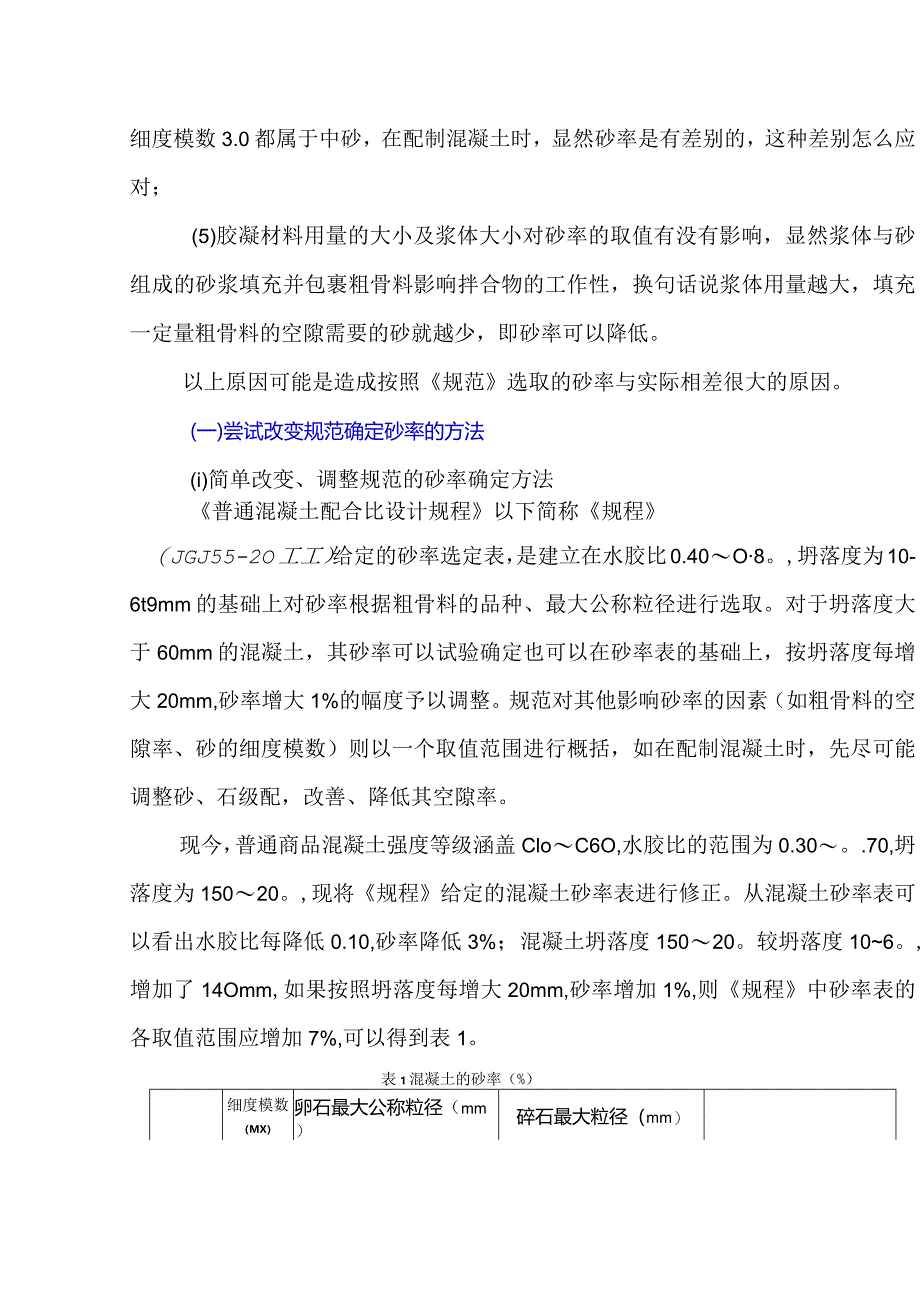

5、该表是根据粗骨料的品种和最大粒径进行选取砂率的,规程给定的砂率表并没有提及空隙率对砂率的影响。实践中我们知道，及时粗骨料的品种最大粒径相同，但其空隙率有可能差别很大。此外，骨料的针片状含量也对砂率有影响，表中也没有体现，规程默认的骨料级配良好，空隙率较低；(4)砂率表下方的注仅仅表明是按照中砂选取砂率，对于细砂或粗砂，可相应地减少或增大砂率。实践中发现，砂的细度模数变化0.2时，砂率需要调整1%左右。表中给定的是中砂，而中砂的范围是2.33.0,在这个范围内的中砂，细度模数2.3和细度模数3.0都属于中砂，在配制混凝土时，显然砂率是有差别的，这种差别怎么应对；(5)胶凝材料用量的大小及浆体大小
6、对砂率的取值有没有影响，显然浆体与砂组成的砂浆填充并包裹粗骨料影响拌合物的工作性，换句话说浆体用量越大，填充一定量粗骨料的空隙需要的砂就越少，即砂率可以降低。以上原因可能是造成按照规范选取的砂率与实际相差很大的原因。(一)尝试改变规范确定砂率的方法(i)简单改变、调整规范的砂率确定方法普通混凝土配合比设计规程以下简称规程（JGJ55-2O工工）给定的砂率选定表，是建立在水胶比0.40O8。,坍落度为10-6t9mm的基础上对砂率根据粗骨料的品种、最大公称粒径进行选取。对于坍落度大于60mm的混凝土，其砂率可以试验确定也可以在砂率表的基础上，按坍落度每增大20mm,砂率增大1%的幅度予以调整。规
7、范对其他影响砂率的因素（如粗骨料的空隙率、砂的细度模数）则以一个取值范围进行概括，如在配制混凝土时，先尽可能调整砂、石级配，改善、降低其空隙率。现今，普通商品混凝土强度等级涵盖CloC6O,水胶比的范围为0.30。.70,坍落度为15020。,现将规程给定的混凝土砂率表进行修正。从混凝土砂率表可以看出水胶比每降低0.10,砂率降低3%；混凝土坍落度15020。较坍落度106。,增加了14Omm,如果按照坍落度每增大20mm,砂率增加1%,则规程中砂率表的各取值范围应增加7%,可以得到表1。表1混凝土的砂率（%）水胶比（W/B）细度模数（MX）卵石最大公称粒径（mm）碎石最大粒径（mm）10.0
8、20.040.016.020.040.00.302.93.130-3629-3528-3434-3933-3831-360.402.62.8333932383373742364134390.502.32.63742364135404045394437420.6040453944384343484247445注：本表数值系中砂的选用砂率,对细砂或粗砂可相应地减少或增大砂率225%；采用人工砂配制混凝土时，砂率可适当增大约3%；只用一个单粒级粗骨料配制混凝土时，砂率应适当增大2%;对薄壁构件，砂率宜取偏大值。按照表1可以快速、准确地找到所用配制混凝土的砂率，如C30混凝土水胶比为0.48,粗骨料品
9、质为碎石，最大粒径为20mm,砂子的细度模数为2.7。根据表1,砂率的范围就可以确定为36%41%,利用插入法可得砂率x：(0.48-0.40)(0.50-0.40)=(-36)(41-36)解方程可得砂率为40%,再根据假定容重法，计算混凝土出砂、石用量。(2)根据经验确定砂率在生产实践中，有经验的混凝土技术人员确定砂率时，并非严格按照规范给定的方法确定，很多情况下根据自己的经验及对原材料的理解，快速假定砂率，然后进行验证。混凝土技术人员往往通过试验建立某一石子最大粒径与不同水胶比、胶凝材料用量、坍落度、砂子细度模数的砂率(参考表2),当然下表只是一个例证，不同的技术人员使用方法会有很大的差
10、异。无论用那种方法确定砂率，只要快速、有效确定砂率，并可以指导生产，便于质量控制就是好的方法。表2常用混凝土强度等级(C10C60)雌等级ClOC15C20C25C30供参考砂率(Sp)0.47-0.490.46-0.480.43-0.450.42-0.440.41-0.43坍落度(mm)160-180180200W三t三2.42.62.52.8浆体富裕系数1.6-1.81.92.2强等级C35040C45C50C55C60(Sp)0.40-0.420.39-0.410.387).400.380.370.36坍落度(mm)200220220-240最隹细模数2.83.02.93.2浆体富裕系数2.22.5注：石子的最大粒径为25mm,空隙率为42%,砂子的细度模数为2.7：配制粱、柱钢筋较密的混凝土，适当增加l%2%的砂率；泵送高度超过10Om时，在表的基础上，砂率提高%“2%；石子最大粒径每差一档，砂率应增减2%3%左右；混凝土坍落度变化203Omm,砂率相应变化1%左右；对砂石级配不合格和单粒级配制混凝土时，在表的基础上，砂率可适当增加l%2%;石子空隙率变化1%,砂率变化1%。当然，按照表选取的砂率仅是初步的，需要在混凝土试配中调整后确定合理的砂率
