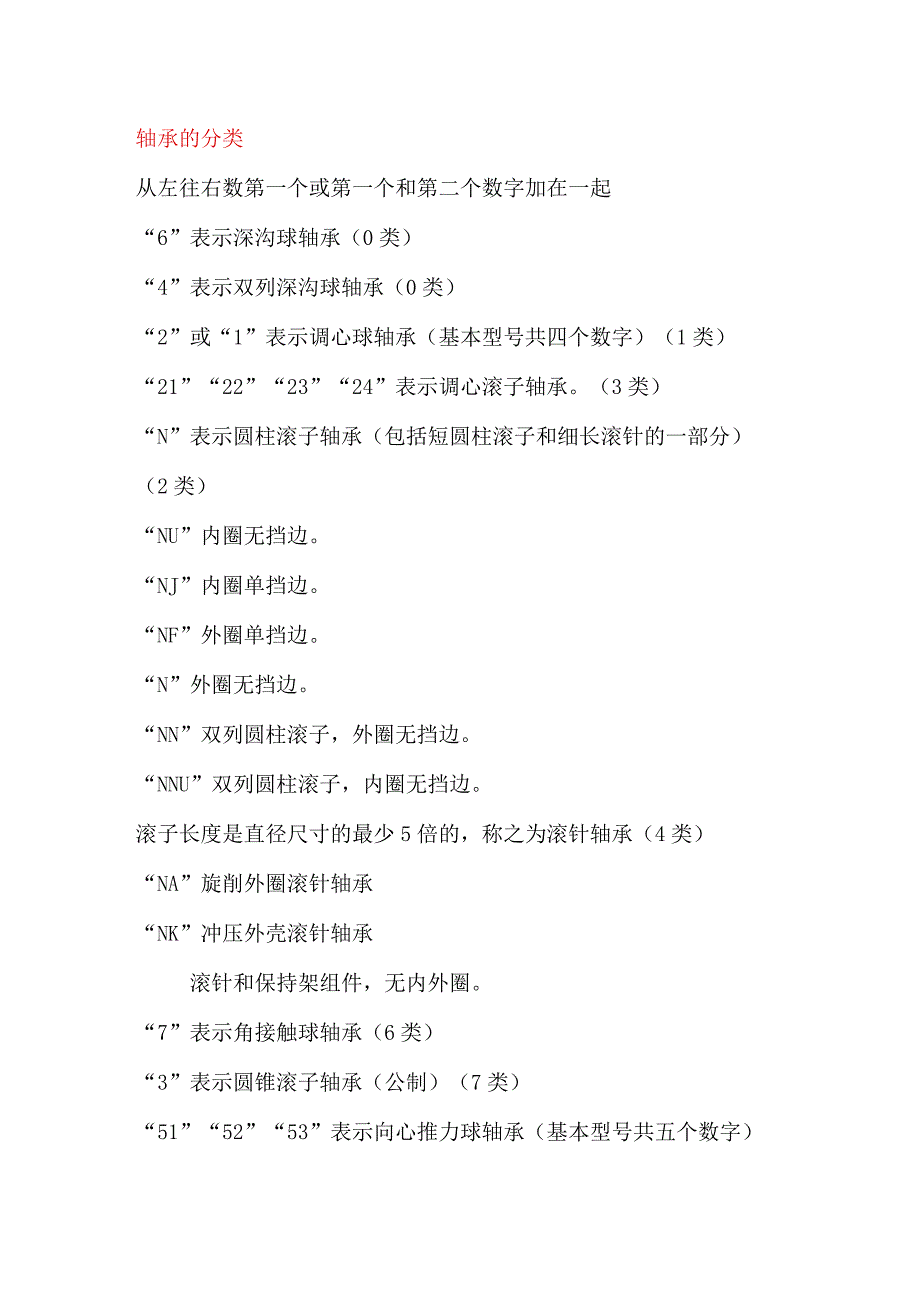

1、轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。“NJ”内圈单挡边。“NF”外圈单挡边。“N”外圈无挡边。“NN”双列圆柱滚子，外圈无挡边。“NNU”双列圆柱滚子，内圈无挡边。滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承滚针和保持架组件，无内外圈。“7”表示角接触球轴承（6

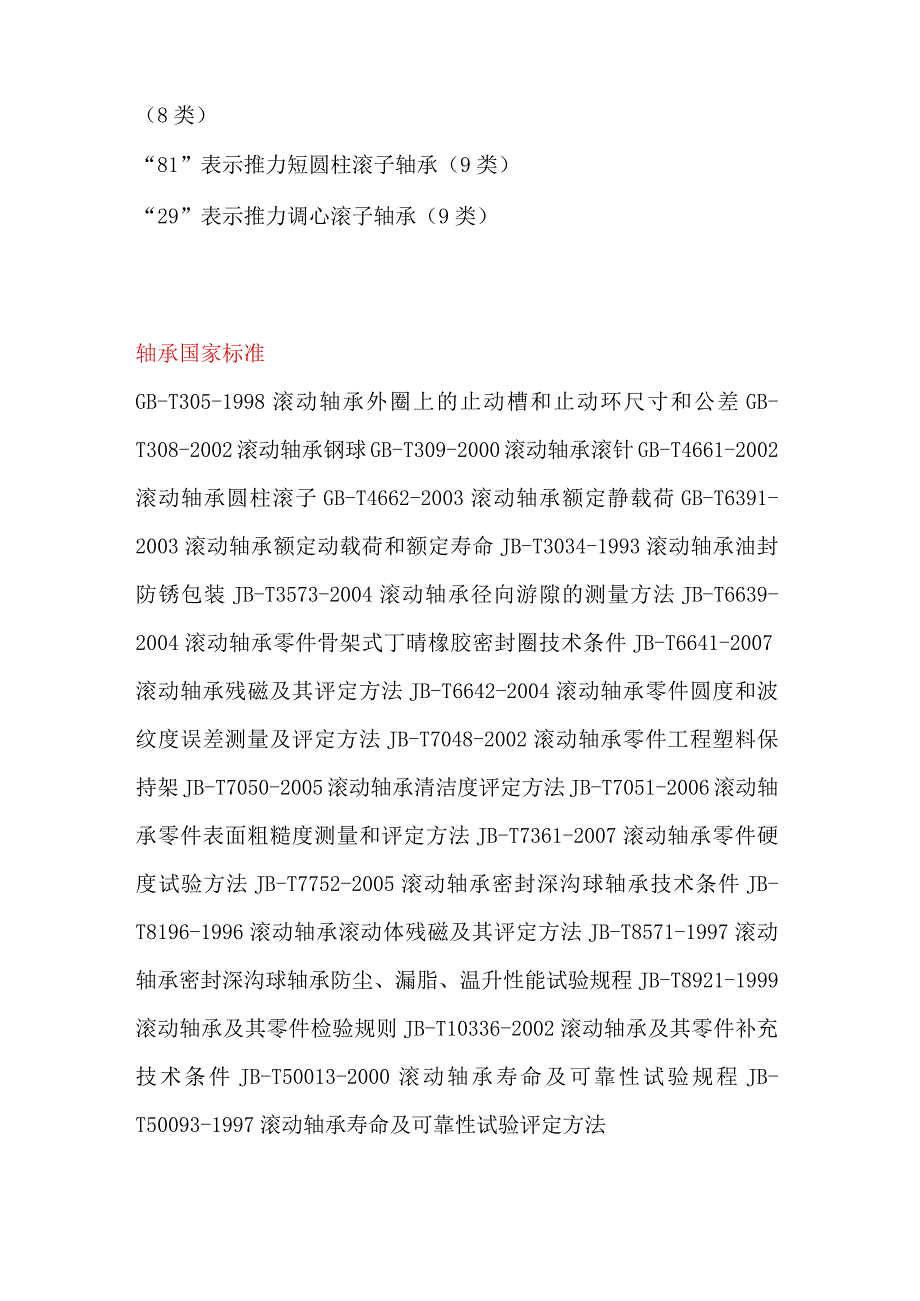

2、类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T305-1998滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T308-2002滚动轴承钢球GB-T309-2000滚动轴承滚针GB-T4661-2002滚动轴承圆柱滚子GB-T4662-2003滚动轴承额定静载荷GB-T6391-2003滚动轴承额定动载荷和额定寿命JB-T3034-1993滚动轴承油封防锈包装JB-T3573-2004滚动轴承径向游隙的测量方法JB-T6639-2004
3、滚动轴承零件骨架式丁晴橡胶密封圈技术条件JB-T6641-2007滚动轴承残磁及其评定方法JB-T6642-2004滚动轴承零件圆度和波纹度误差测量及评定方法JB-T7048-2002滚动轴承零件工程塑料保持架JB-T7050-2005滚动轴承清洁度评定方法JB-T7051-2006滚动轴承零件表面粗糙度测量和评定方法JB-T7361-2007滚动轴承零件硬度试验方法JB-T7752-2005滚动轴承密封深沟球轴承技术条件JB-T8196-1996滚动轴承滚动体残磁及其评定方法JB-T8571-1997滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T8921-1999滚动轴承及其零件

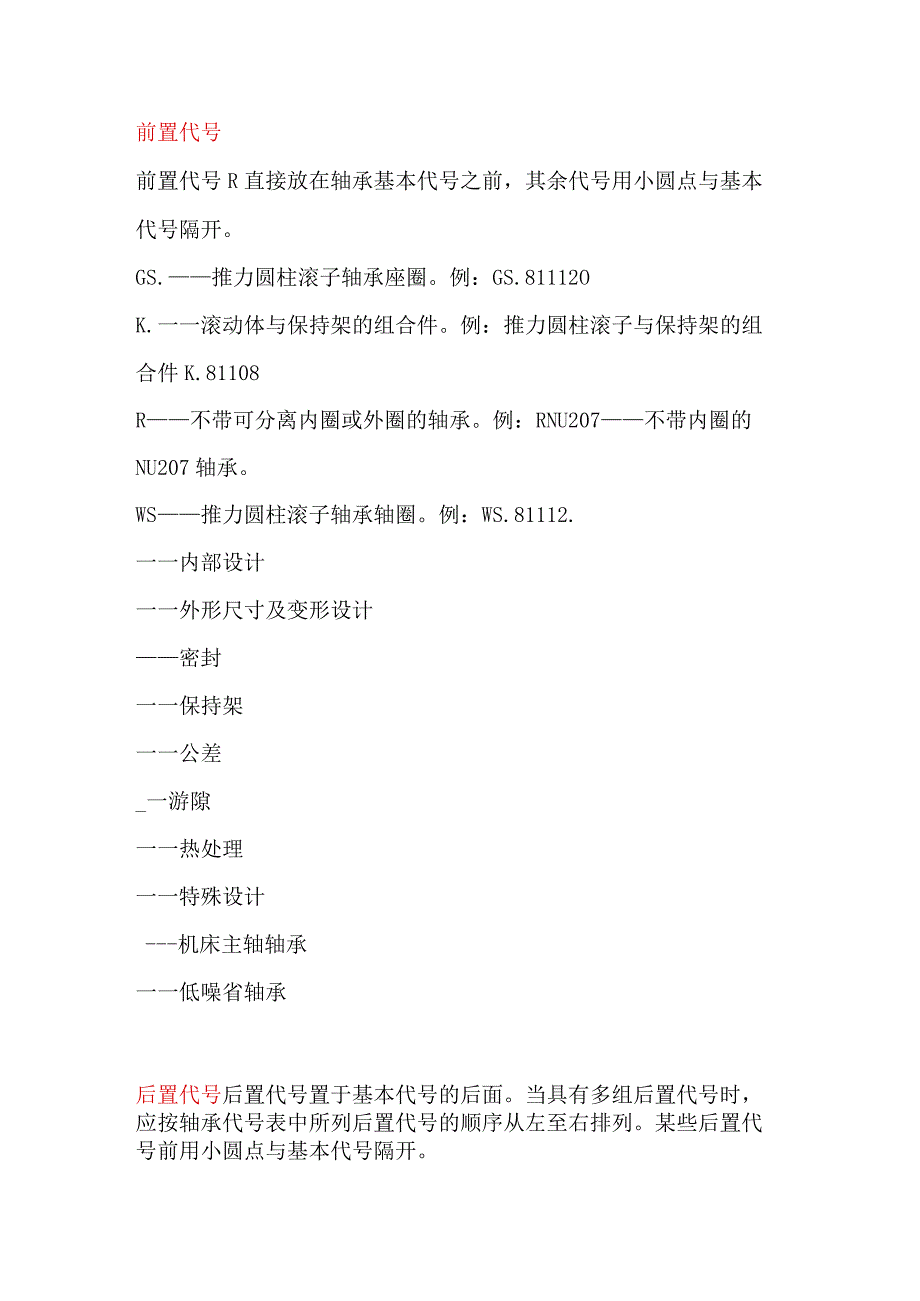

4、检验规则JB-T10336-2002滚动轴承及其零件补充技术条件JB-T50013-2000滚动轴承寿命及可靠性试验规程JB-T50093-1997滚动轴承寿命及可靠性试验评定方法前置代号前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。GS.推力圆柱滚子轴承座圈。例：GS.81112OK.一一滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件K.81108R不带可分离内圈或外圈的轴承。例：RNU207不带内圈的NU207轴承。WS推力圆柱滚子轴承轴圈。例：WS.81112.一一内部设计一一外形尺寸及变形设计密封一一保持架一一公差_一游隙一一热处理一一特殊设计机床主轴轴
5、承一一低噪省轴承后置代号后置代号置于基本代号的后面。当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。某些后置代号前用小圆点与基本代号隔开。后置代号一内部结构A、B、C、D、E内部结构变化例：角接触球轴承7205C、7205E、7205B,C-15接触角,E-25触角，B-400接触角。例：圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E一加强型设计，轴承负载能力提高。VH一一滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。例：NJ2312VHO后置代号一轴承外形尺寸及外部结构DA带双半内圈的可分离型双列角接触球轴承。例：33
6、06DA。DZ圆柱型外径的滚轮轴承。例：ST017DZoK圆锥孔轴承，锥度1：12。例：2308KoK30-圆锥孔轴承，锥度1：30。例：24040K30。2LS一一双内圈两面带防尘盖的双列圆柱滚子轴承。例：NNF5026VC.2LS.V内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。N外圈上带止动槽的轴承。例：6207NoNR外圈上带止动槽和止动环的轴承。例：6207NR。N2外圈上带两个止动槽的四点接触球轴承。例：QJ315N2。S一一外圈带润滑油槽和三个润滑油孔的轴承。例：23040SO轴承外径D320mm的调心滚子轴承均不标注S。X一一外形尺寸符合国际标准的规定。例：320
7、36XZ特殊结构的技术条件。从Zll起依次向下排列。例：Z15不锈钢制轴承(TkNOL3541)。ZZ一一滚轮轴承带两个引导外圈的挡圈。后置代号密封与防尘RSR轴承一面带密封圈。例：6207RSR.2RSR轴承两面带密封圈。例:6207.2RSR.ZR轴承一面带防尘盖。例：6207ZR.2ZR轴承两面带防尘盖。例：6207.2ZRZRN轴承一面带防尘盖，另一面外圈上带止动槽0例：6207ZRNo.2ZRN一一轴承两面带防尘盖，外圈上带止动槽。例：6207.2ZRN。后置代号一保持架及其材料后置代号一保持架及其材料1实体保持架。A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈
8、引导。F一一钢制实体保持架，滚动体引导。FA一一钢制实体保持架，外圈引导。FAS一一钢制实体保持架，外圈引导，带润滑槽。FB一一钢制实体保持架，内圈引导。FBS一一钢制实体保持架，内圈引导，带润滑槽。FH一一钢制实体保持架，经渗碳淬火。H,Hl渗碳淬火保持架。FP钢制实体窗型保持架。FPA一一钢制实体窗型保持架，外圈引导。FPB一一钢制实体窗型保持架，内圈引导。FV,FVl一一钢制实体窗孔保持架，经时效、调质处理。1.一一轻金属制实体保持架，滚动体引导。1.A一一轻金属制实体保持架，外圈引导。1.AS一一轻金属制实体保持架，外圈引导，带润滑槽01.B一一轻金属制实体保持架，内圈引导。1.BS一
9、一轻金属制实体保持架，内圈引导，带润滑槽。1.P一一轻金属制实体窗型保持架。1.PA一一轻金属制实体窗型保持架，外圈引导。1.PB一一轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。M,Ml一一黄铜实体保持架。MA一一黄铜实体保持架，外圈引导。MAS一一黄铜实体保持架，外圈引导，带润滑槽。MB一一黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。MBS一一黄铜实体保持架，内圈引导，带润滑槽。MP一一黄铜实体直兜孔保持架。MPA一一黄铜实体直兜也保持架，外圈引导。MPB一一黄铜实体直兜孔保持架，内圈引导。T一一酚醛层压布管实体保持架，滚动体引导。TA一一酚醛层压布管实体保持架，外
10、圈引导。TB一一酚醛层压布管实体保持架，内圈引导。THB一一酚醛层压布管兜孔型保持架，内圈引导。TP一一酚醛层坟布管直兜孔保持架。TPA一一酚醛层压布管直兜孔保持架，外圈引导。TPB一一酚醛层压布管直兜孔保持架，内圈引导。TN一一工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。TNH一一工程塑料自锁兜孔型保持架。TV一一玻璃纤维增强聚酰胺实体保持架，钢球引导。TVH一一玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。TVP一一玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。TVP2一一玻璃纤维增强聚酰胺实体保持架，滚子引导。TVPB一一玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴
11、承为轴引导）。TVPBl一一玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子轴承）。冲压保持架J一一钢板冲压保持架。JN深沟球轴承斜接保持架。保持架变动加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。这些数字只用于过渡时期，例：NU1008MIo后置代号一无保持架轴承V满装滚动体轴承。例：NU207VoVT带隔离球或滚子的满装滚动体轴承。例：51120VTO后置代号一一公差等级（尺寸精度和旋转精度）PO一一公差等级符合国际标准ISO规定的0级，代号中省略，不表示。P6一一公差等级符合国际标准ISO规定的6级。P6X一一公差等级符合国际标准ISO规定的6级圆锥滚子轴承
12、。P5一一公差等级符合国际标准ISo规定的5级。P4一一公差等级符合国际标准ISO规定的4级。P2一一公差等级符合国际标准ISO规定的2级（不包括圆锥滚子轴承）。SP一一尺寸精度相当于5级，旋转精度相当于4级（双列圆柱滚子轴承）。UP一一尺寸精度相当于4级，旋转精度高于4级（双列圆柱滚子轴承）。HG一一尺寸精度相当于4级，旋转精度高于4级，低于2级（主轴轴承）。后置代号一游隙Cl一一游隙符合标准规定的1组，小于2组。C2一一游隙符合标准规定的2组，小于0组。CO一一游隙符合标准规定的0组，代号中省略，不表示。C3一一游隙符合标准规定的3组，大于0组。C4一一游隙符合标准规定的4组，大于3组。C
13、5一一游隙符合标准规定的5组，大于4组。公差等级代号与游隙代号需同时表示时，取公差等级代号（PO级不表示）加上游隙组号（0组不表示）组合表示。例：P63=P6+C3,表示轴承公差等级P6级，径向游隙3组。P52=P5+C2,表示轴承公差等级P5级，径向游隙2组。非标准游隙，在要求特殊径向游隙和轴向游隙的情况下，有关极限值应在字母R（径向游隙）或A（轴向游隙）之后用Rm数表示，数字之间要用小圆点隔开。例：6210.RlO.206210轴承，径向游隙10m至20Umo6212.A120.1606212轴承，轴向游隙120Unl至160Hm。后置代号一测试噪声的轴承F3一一低噪声轴承。主要是指圆柱滚
14、子轴承和内径d60mm以上的深沟球轴承。例：6213.F3OG-低噪声轴承。主要是指内径d60mm的深沟球轴承。例:6207.G后置代号热处理SO一一轴承套圈经过高温回火处理，工作温度可达150oSl一一轴承套圈经过高温回火处理，工作温度可达200oS2一一轴承套圈经过高温回火处理，工作温度可达250oS3一一轴承套圈经过高温回火处理，工作温度可达300oS4一一轴承套圈经过高温回火处理，工作温度可达350o后置代号一特殊技术条件F连续编号的制造技术条件。例：F80一一轴承内、外径公差及径向游隙压缩。K连续编号的检查技术条件。例K5一一轴承内、外径公差压缩。.ZB直径大于80mm以上的带凸度的
