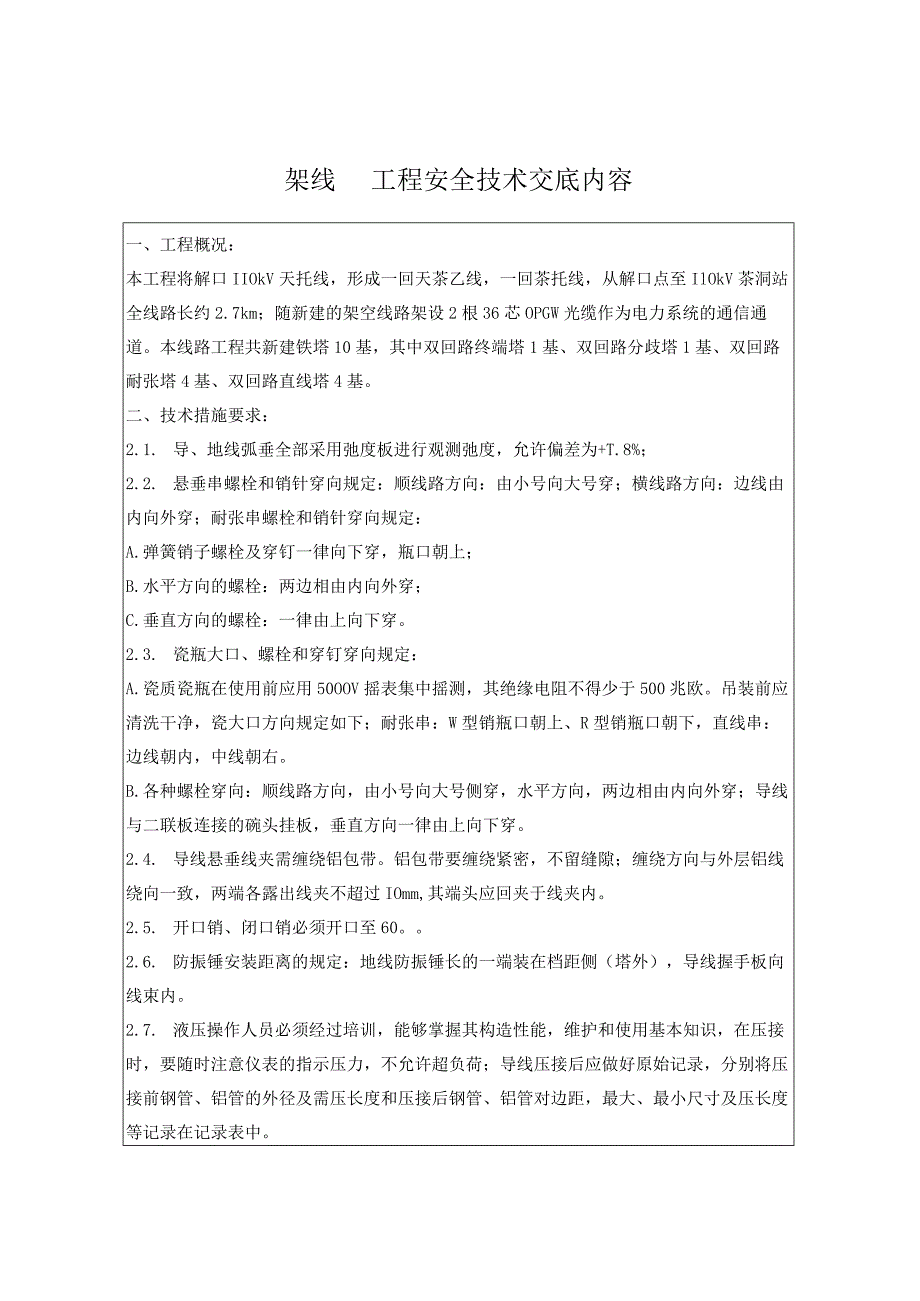

1、架线工程安全技术交底内容一、工程概况：本工程将解口IIOkV天托线，形成一回天茶乙线，一回茶托线，从解口点至IlOkV茶洞站全线路长约2.7km；随新建的架空线路架设2根36芯OPGW光缆作为电力系统的通信通道。本线路工程共新建铁塔10基，其中双回路终端塔1基、双回路分歧塔1基、双回路耐张塔4基、双回路直线塔4基。二、技术措施要求：2.1. 导、地线弧垂全部采用弛度板进行观测弛度，允许偏差为+T.8%；2.2. 悬垂串螺栓和销针穿向规定：顺线路方向：由小号向大号穿；横线路方向：边线由内向外穿；耐张串螺栓和销针穿向规定：A.弹簧销子螺栓及穿钉一律向下穿，瓶口朝上；B.水平方向的螺栓：两边相由内向
2、外穿；C.垂直方向的螺栓：一律由上向下穿。2.3. 瓷瓶大口、螺栓和穿钉穿向规定：A.瓷质瓷瓶在使用前应用50OOV摇表集中摇测，其绝缘电阻不得少于500兆欧。吊装前应清洗干净，瓷大口方向规定如下；耐张串：W型销瓶口朝上、R型销瓶口朝下，直线串：边线朝内，中线朝右。B.各种螺栓穿向：顺线路方向，由小号向大号侧穿，水平方向，两边相由内向外穿；导线与二联板连接的碗头挂板，垂直方向一律由上向下穿。2.4. 导线悬垂线夹需缠绕铝包带。铝包带要缠绕紧密，不留缝隙；缠绕方向与外层铝线绕向一致，两端各露出线夹不超过IOmm,其端头应回夹于线夹内。2.5. 开口销、闭口销必须开口至60。2.6. 防振锤安装距

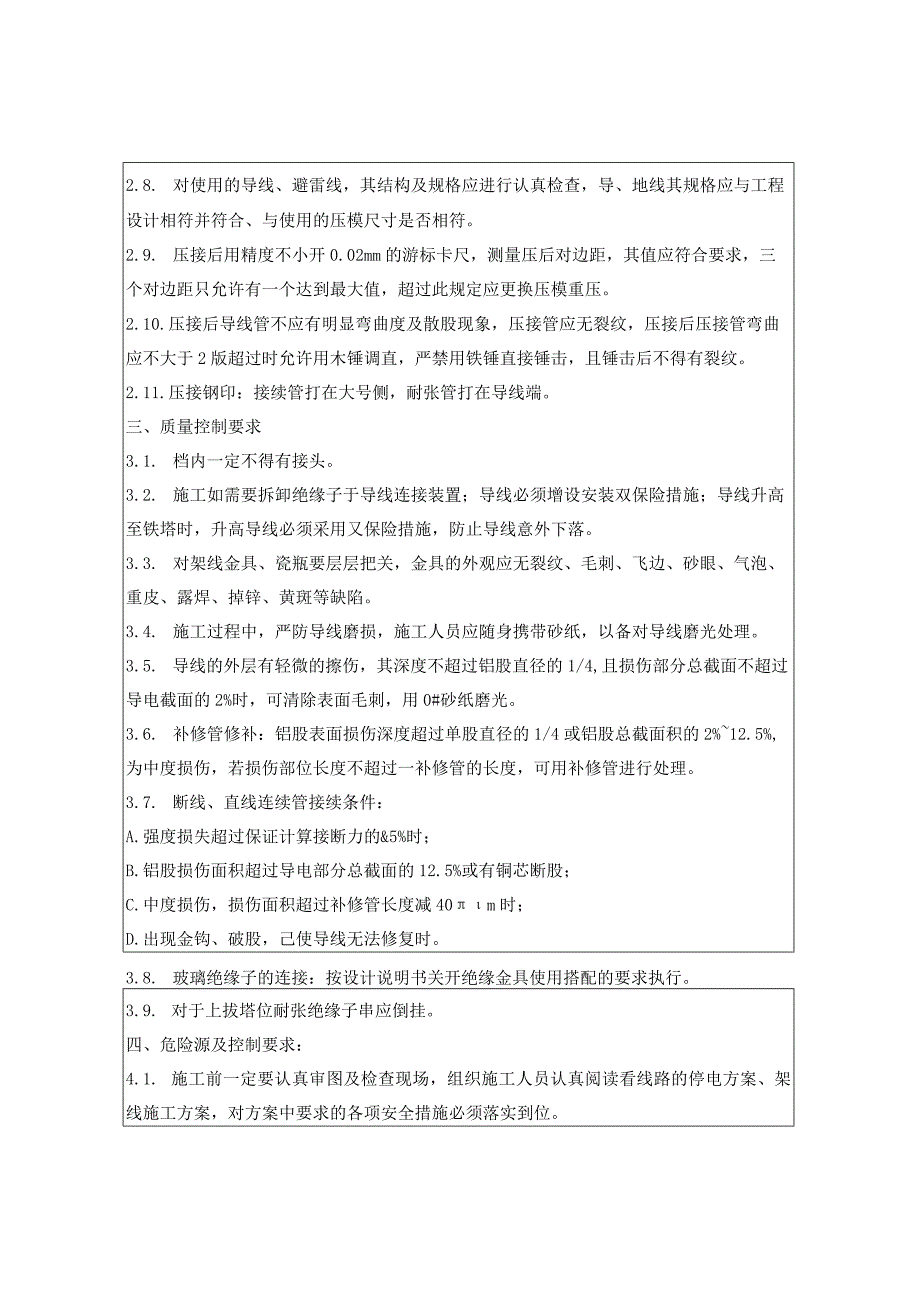

3、离的规定：地线防振锤长的一端装在档距侧（塔外），导线握手板向线束内。2.7. 液压操作人员必须经过培训，能够掌握其构造性能，维护和使用基本知识，在压接时，要随时注意仪表的指示压力，不允许超负荷；导线压接后应做好原始记录，分别将压接前钢管、铝管的外径及需压长度和压接后钢管、铝管对边距，最大、最小尺寸及压长度等记录在记录表中。2.8. 对使用的导线、避雷线，其结构及规格应进行认真检查，导、地线其规格应与工程设计相符并符合、与使用的压模尺寸是否相符。2.9. 压接后用精度不小开0.02mm的游标卡尺，测量压后对边距，其值应符合要求，三个对边距只允许有一个达到最大值，超过此规定应更换压模重压。2.10
4、.压接后导线管不应有明显弯曲度及散股现象，压接管应无裂纹，压接后压接管弯曲应不大于2版超过时允许用木锤调直，严禁用铁锤直接锤击，且锤击后不得有裂纹。2.11.压接钢印：接续管打在大号侧，耐张管打在导线端。三、质量控制要求3.1. 档内一定不得有接头。3.2. 施工如需要拆卸绝缘子于导线连接装置；导线必须增设安装双保险措施；导线升高至铁塔时，升高导线必须采用又保险措施，防止导线意外下落。3.3. 对架线金具、瓷瓶要层层把关，金具的外观应无裂纹、毛刺、飞边、砂眼、气泡、重皮、露焊、掉锌、黄斑等缺陷。3.4. 施工过程中，严防导线磨损，施工人员应随身携带砂纸，以备对导线磨光处理。3.5. 导线的外层
5、有轻微的擦伤，其深度不超过铝股直径的1/4,且损伤部分总截面不超过导电截面的2%时，可清除表面毛刺，用0#砂纸磨光。3.6. 补修管修补：铝股表面损伤深度超过单股直径的1/4或铝股总截面积的2%12.5%,为中度损伤，若损伤部位长度不超过一补修管的长度，可用补修管进行处理。3.7. 断线、直线连续管接续条件：A.强度损失超过保证计算接断力的&5%时；B.铝股损伤面积超过导电部分总截面的12.5%或有铜芯断股；C.中度损伤，损伤面积超过补修管长度减40m时；D.出现金钩、破股，己使导线无法修复时。3.8. 玻璃绝缘子的连接：按设计说明书关开绝缘金具使用搭配的要求执行。3.9. 对于上拔塔位耐张绝

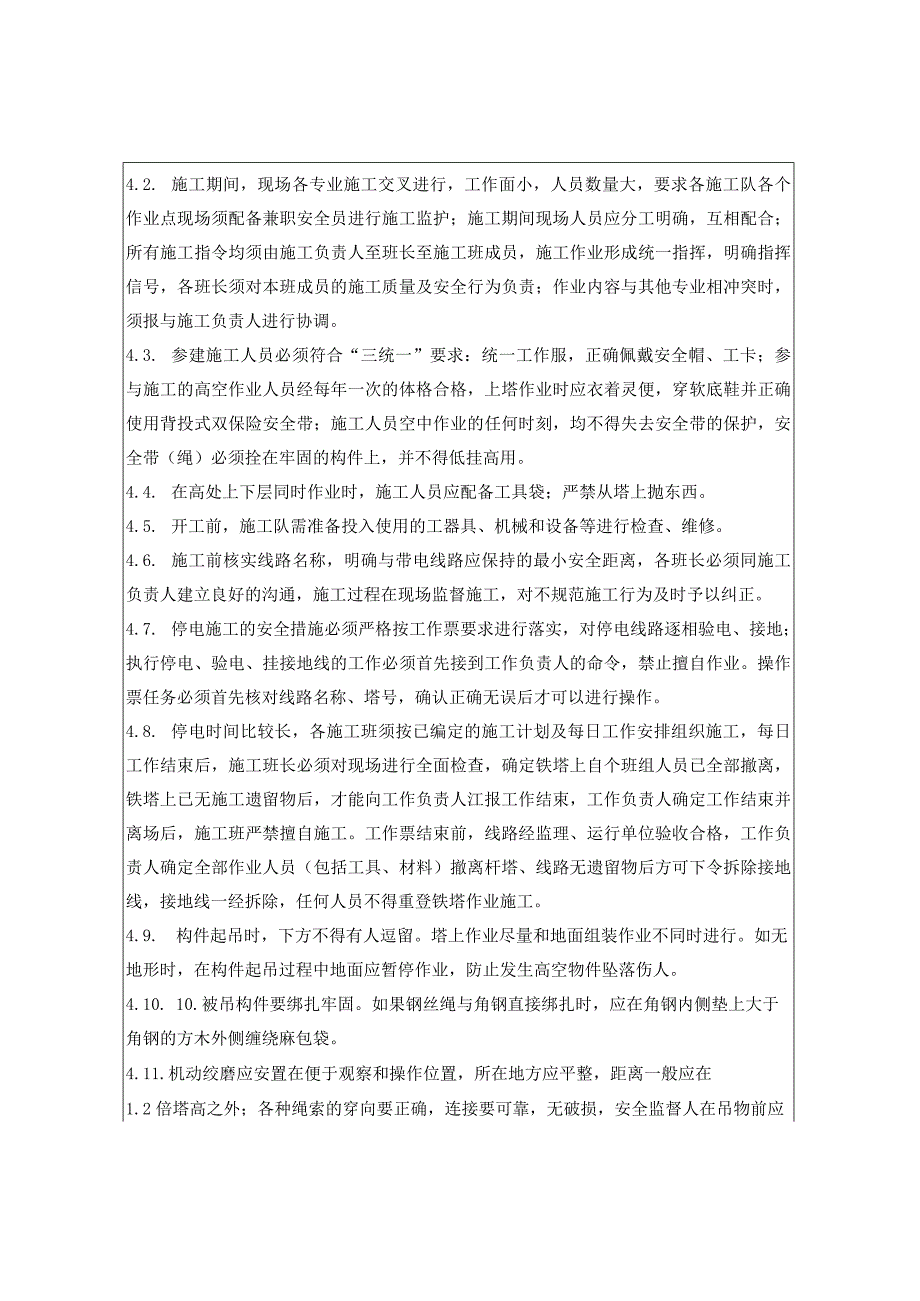

6、缘子串应倒挂。四、危险源及控制要求：4.1. 施工前一定要认真审图及检查现场，组织施工人员认真阅读看线路的停电方案、架线施工方案，对方案中要求的各项安全措施必须落实到位。4.2. 施工期间，现场各专业施工交叉进行，工作面小，人员数量大，要求各施工队各个作业点现场须配备兼职安全员进行施工监护；施工期间现场人员应分工明确，互相配合；所有施工指令均须由施工负责人至班长至施工班成员，施工作业形成统一指挥，明确指挥信号，各班长须对本班成员的施工质量及安全行为负责；作业内容与其他专业相冲突时，须报与施工负责人进行协调。4.3. 参建施工人员必须符合“三统一”要求：统一工作服，正确佩戴安全帽、工卡；参与施工
7、的高空作业人员经每年一次的体格合格，上塔作业时应衣着灵便，穿软底鞋并正确使用背投式双保险安全带；施工人员空中作业的任何时刻，均不得失去安全带的保护，安全带（绳）必须拴在牢固的构件上，并不得低挂高用。4.4. 在高处上下层同时作业时，施工人员应配备工具袋；严禁从塔上抛东西。4.5. 开工前，施工队需准备投入使用的工器具、机械和设备等进行检查、维修。4.6. 施工前核实线路名称，明确与带电线路应保持的最小安全距离，各班长必须同施工负责人建立良好的沟通，施工过程在现场监督施工，对不规范施工行为及时予以纠正。4.7. 停电施工的安全措施必须严格按工作票要求进行落实，对停电线路逐相验电、接地；执行停电、
8、验电、挂接地线的工作必须首先接到工作负责人的命令，禁止擅自作业。操作票任务必须首先核对线路名称、塔号，确认正确无误后才可以进行操作。4.8. 停电时间比较长，各施工班须按已编定的施工计划及每日工作安排组织施工，每日工作结束后，施工班长必须对现场进行全面检查，确定铁塔上自个班组人员已全部撤离，铁塔上已无施工遗留物后，才能向工作负责人江报工作结束，工作负责人确定工作结束并离场后，施工班严禁擅自施工。工作票结束前，线路经监理、运行单位验收合格，工作负责人确定全部作业人员（包括工具、材料）撤离杆塔、线路无遗留物后方可下令拆除接地线，接地线一经拆除，任何人员不得重登铁塔作业施工。4.9. 构件起吊时，下
9、方不得有人逗留。塔上作业尽量和地面组装作业不同时进行。如无地形时，在构件起吊过程中地面应暂停作业，防止发生高空物件坠落伤人。4.10. 10.被吊构件要绑扎牢固。如果钢丝绳与角钢直接绑扎时，应在角钢内侧垫上大于角钢的方木外侧缠绕麻包袋。4.11.机动绞磨应安置在便于观察和操作位置，所在地方应平整，距离一般应在1.2倍塔高之外；各种绳索的穿向要正确，连接要可靠，无破损，安全监督人在吊物前应作一次全面检查。4.12.临近带电线路位置施工，所使用的绳索应垂直牵拉，斜拉可能触及到邻近的带电线路上，并防大风将绳索吹到有电的邻线处，保持对带电体有满足其电压的最小安全距离22OkV大于6米、IlokV大于4
10、米、IokV大于0.7米。4.13.放线施工前将沿线跨越物地形地形地貌调查清楚，了解交叉跨越情况，做好各项放线安全措施，以保证放线施工安全。4. 14.放线时要设专人看护线轴，线轴上的铁钉、铁线要彻底除掉,避免刮伤线；导线牵引时要严格控制导线的上扬及其它带电线路。4.15. 架线时，每基杆塔、各处跨越架均须设置护线人员，配备对讲机，与放线指挥人员保持联系，施工过程出现异常情况须立刻报告指挥人员。4. 16.放线时，应设专人对连接器、压接管通过滑车时进行监视，并及时报告慢速牵引，直至通过后及时报告。4.17. 线路紧线前必须完成临时拉线地锚的埋设，拉线角度不能大于45度。拉线使用过程应由专人负责
11、登记、检查，发现安全隐患须及时消除。拉线绑扎在铁塔角铁上时必须加垫方木和麻包袋。4.18.紧线过程中，施工人员不得站在悬空导、地线的垂直下方；不得站在受力线绳的内角侧，不得跨越将离地面的导、地线；监视行人不得靠近牵引中的导、地线；传递信号必须及时、清晰、不得擅自离岗；卡线器应设置备用保护，防止跑线。4. 19.耐张塔紧线，导线开断后必须增加一个紧线器做双保险措施，直线塔必须采用17.5钢丝绳套围套放线滑车做二道保险。4.20. 紧线和附件安装施工时，工具必须安装在施工操作孔上，严禁绑扎在铁塔角铁铁位置，特殊情况须提前向项目部及监理汇报。4.21. 已经放完的线，不应放地过夜，应在张牵场两端铁塔
12、锚离地面约5米高，做好防盗措施，设专人看守。4.22. 施工现场必须配备常用药箱及药物，配备充足的茶水，合理安排施工时间，在保证满足工期情况下，尽量避开中午高温时间段进行作业，出现人员中暑现象应及时送至附近医院抢救。4. 23.遇有雷雨、暴雨、浓雾、六级及以上大风等恶劣的天气下，不得进行高空作业。五、环境、职业健康、文明施工：5. 1选择合适的张牵场位置，对机械、张牵机、线轴、地锚等进行合理布局，减少不必要的张牵场占地。5. 2合理安排牵引人员的行走路线，尽量减少树木和植被破坏。施工时尽量减少对农作物及果树的损坏。5. 3减少在农田作业，避免造成毁田占地，避免增加施工费用。5.4白色垃圾应严格
13、按公司的环保条例进行处理，应及时回收。5. 5施工完毕后，派专人进行清理施工过程遗留的废弃物。地锚不允许弃置在施工现场，必须严格回收，取土及回填参照回填土的环保规定。对张牵场的地表植被有必要的恢复措施。6. 6尊重当地民风民俗，尽量避免避免发生民事摩擦，设置相关安全警示及标识牌，避免发生不必要的误会。7. 7注意森林防火，控制火种上山，设立吸烟区防止火灾发生。8. 8施工完毕后，施工队进行清理施工过程遗留的废弃物，确保文明施工。9. 9应避免被蛇咬伤，备有必要药品。发现马蜂严禁靠近，更不能碰它。5. 10严禁醉酒上岗作业，若身体感觉不适亦不宜作业。5.11携带公司规定的药箱，并配齐规定药物。5
14、. 12野外作业应小心辨别野菜、野生蘑菇等，不可采集食用，避免发生集体性食物中毒事故。附页:序号危险点可能导致的事故预控措施1跨越架与跨越物体安全距离不够触电测量监控跨越架与被跨越物距离，确保满足安全距离要求2不停电越线架搭设时在架内侧攀登或作业触电在靠带电体内侧悬挂“禁止攀登”警示牌，安全监护人监督到位3跨越架中心偏移导地线接触电力线触电用仪器测量搭设方向，在搭设过程中监控测量保证方向准确4导引绳、导线跳槽仍继续牵引机械伤害加强放线段中监控，各塔位派专人监护，牵引机侧收到任何停机信号应立即停止牵引，直至故障排除后才能继续牵引5出线作业，安全带未固定在合适位置上高空坠落出线作业应把安全带设置在
15、合适的位置上6高空上下交叉作业物体打击避免在同一垂直线上作业7绞磨刹车打滑机械伤害使用前进行检查，使用中打滑应在机前进行锚固后更换绞磨8绞磨受力时，采用松尾绳的方法卸荷机械伤害应用绞磨松出磨绳，不受力后再拆出磨绳9磨绳从卷筒上方卷入机械伤害磨绳应从卷筒下方卷入，并排列整齐10地锚未进行回填土其他伤害地锚放入坑内连接拉棒后，马上进行回填夯实11受力工器具以小代大机械伤害工器具严禁以小代大12导地线升空有人员跨越将离地的导地线物体打击加强升空点安全监督，导地线升空前要求现场人员撤到安全距离以外13锚绳对地夹角过大机械伤害张力机出线仰角小于15o,临锚绳对地夹角小于25。14提线不使用施工孔机械伤害提线须使用施工孔，确实需要横担受力时，绑扎的方木应大于横担主材，绑扎点靠近节点，保持横担主材受力平衡。15紧线前没有检查铁塔的关键受力部位机械伤害认真检查地脚螺栓及导地线挂点是否安装正确16通讯不畅其他伤害放线时每基塔配备对讲机，两头配备电台
