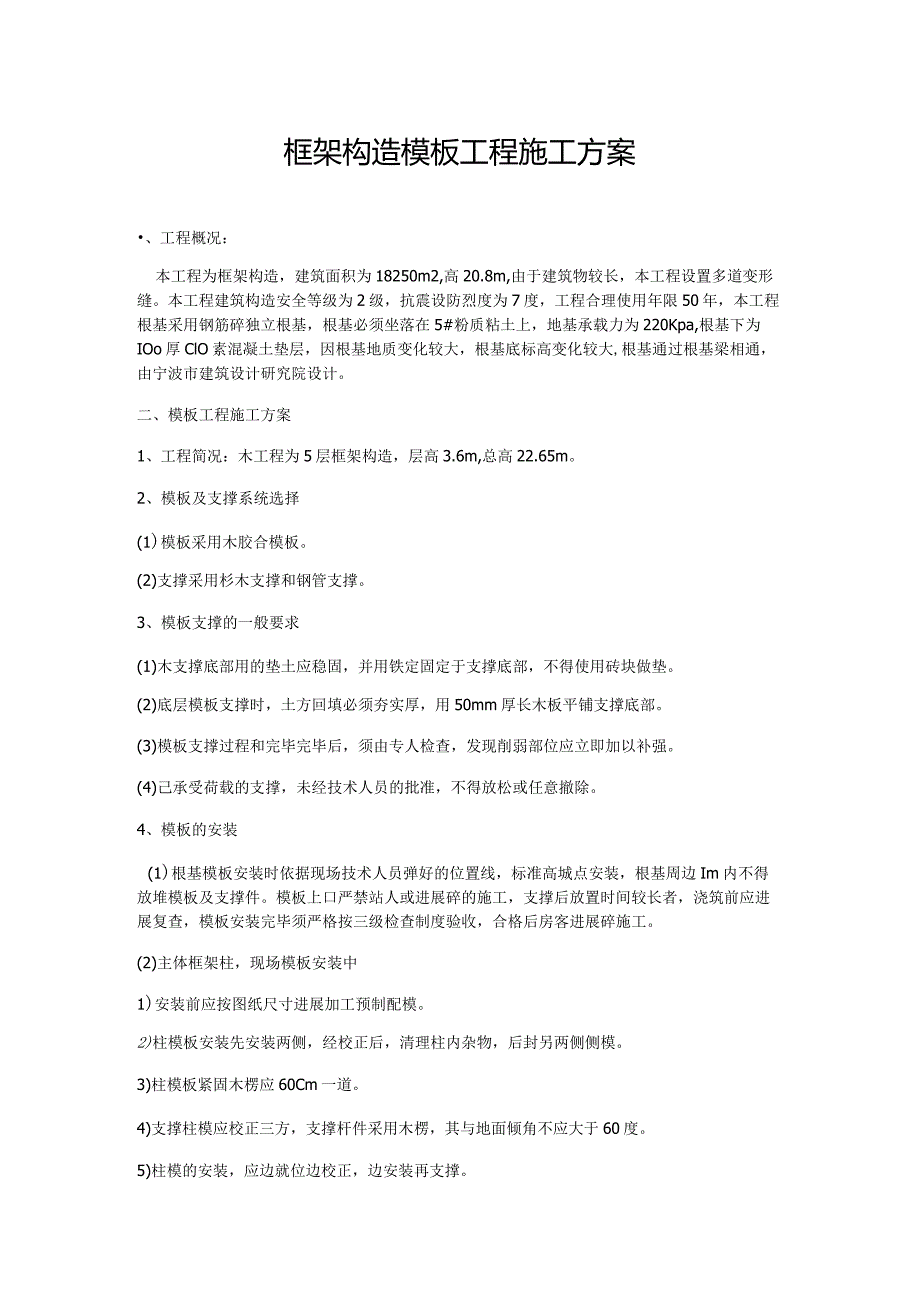

1、框架构造模板工程施工方案、工程概况：本工程为框架构造，建筑面积为18250m2,高20.8m,由于建筑物较长，本工程设置多道变形缝。本工程建筑构造安全等级为2级，抗震设防烈度为7度，工程合理使用年限50年，本工程根基采用钢筋碎独立根基，根基必须坐落在5#粉质粘土上，地基承载力为220Kpa,根基下为IOo厚ClO素混凝土垫层，因根基地质变化较大，根基底标高变化较大,根基通过根基梁相通，由宁波市建筑设计研究院设计。二、模板工程施工方案1、工程简况：木工程为5层框架构造，层高3.6m,总高22.65m。2、模板及支撑系统选择(1)模板采用木胶合模板。(2)支撑采用杉木支撑和钢管支撑。3、模板支撑的
2、一般要求(1)木支撑底部用的垫土应稳固，并用铁定固定于支撑底部，不得使用砖块做垫。(2)底层模板支撑时，土方回填必须夯实厚，用50mm厚长木板平铺支撑底部。(3)模板支撑过程和完毕完毕后，须由专人检查，发现削弱部位应立即加以补强。(4)己承受荷载的支撑，未经技术人员的批准，不得放松或任意撤除。4、模板的安装(1)根基模板安装时依据现场技术人员弹好的位置线，标准高城点安装，根基周边Im内不得放堆模板及支撑件。模板上口严禁站人或进展碎的施工，支撑后放置时间较长者，浇筑前应进展复查，模板安装完毕须严格按三级检查制度验收，合格后房客进展碎施工。(2)主体框架柱，现场模板安装中1)安装前应按图纸尺寸进展

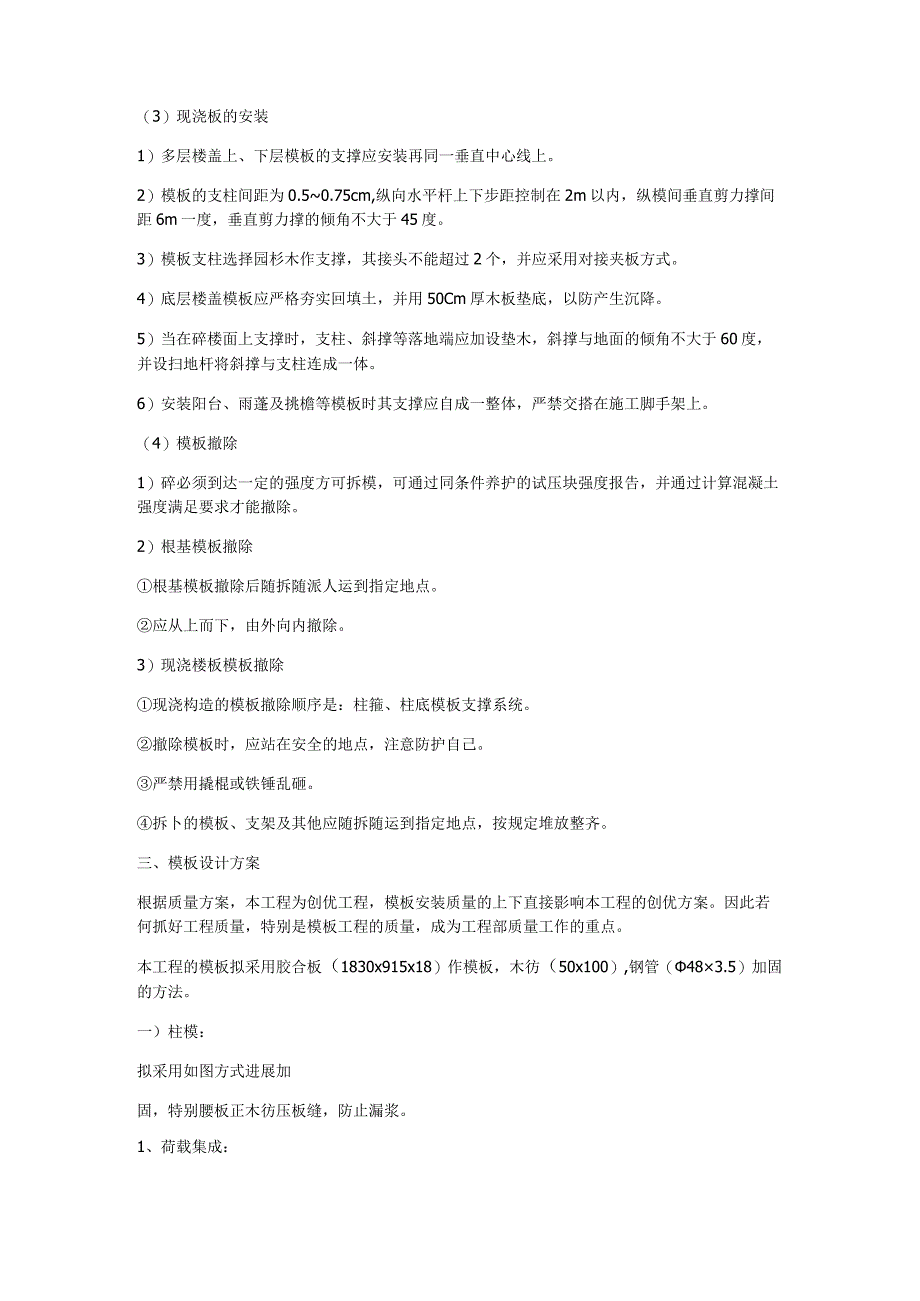

3、加工预制配模。2)柱模板安装先安装两侧，经校正后，清理柱内杂物，后封另两侧侧模。3)柱模板紧固木楞应60Cm一道。4)支撑柱模应校正三方，支撑杆件采用木楞，其与地面倾角不应大于60度。5)柱模的安装，应边就位边校正，边安装再支撑。（3）现浇板的安装1）多层楼盖上、下层模板的支撑应安装再同一垂直中心线上。2）模板的支柱间距为0.50.75cm,纵向水平杆上下步距控制在2m以内，纵模间垂直剪力撑间距6m一度，垂直剪力撑的倾角不大于45度。3）模板支柱选择园杉木作支撑，其接头不能超过2个，并应采用对接夹板方式。4）底层楼盖模板应严格夯实回填土，并用50Cm厚木板垫底，以防产生沉降。5）当在碎楼面上支
4、撑时，支柱、斜撑等落地端应加设垫木，斜撑与地面的倾角不大于60度，并设扫地杆将斜撑与支柱连成一体。6）安装阳台、雨蓬及挑檐等模板时其支撑应自成一整体，严禁交搭在施工脚手架上。（4）模板撤除1）碎必须到达一定的强度方可拆模，可通过同条件养护的试压块强度报告，并通过计算混凝土强度满足要求才能撤除。2）根基模板撤除根基模板撤除后随拆随派人运到指定地点。应从上而下，由外向内撤除。3）现浇楼板模板撤除现浇构造的模板撤除顺序是：柱箍、柱底模板支撑系统。撤除模板时，应站在安全的地点，注意防护自己。严禁用撬棍或铁锤乱砸。拆卜的模板、支架及其他应随拆随运到指定地点，按规定堆放整齐。三、模板设计方案根据质量方案，

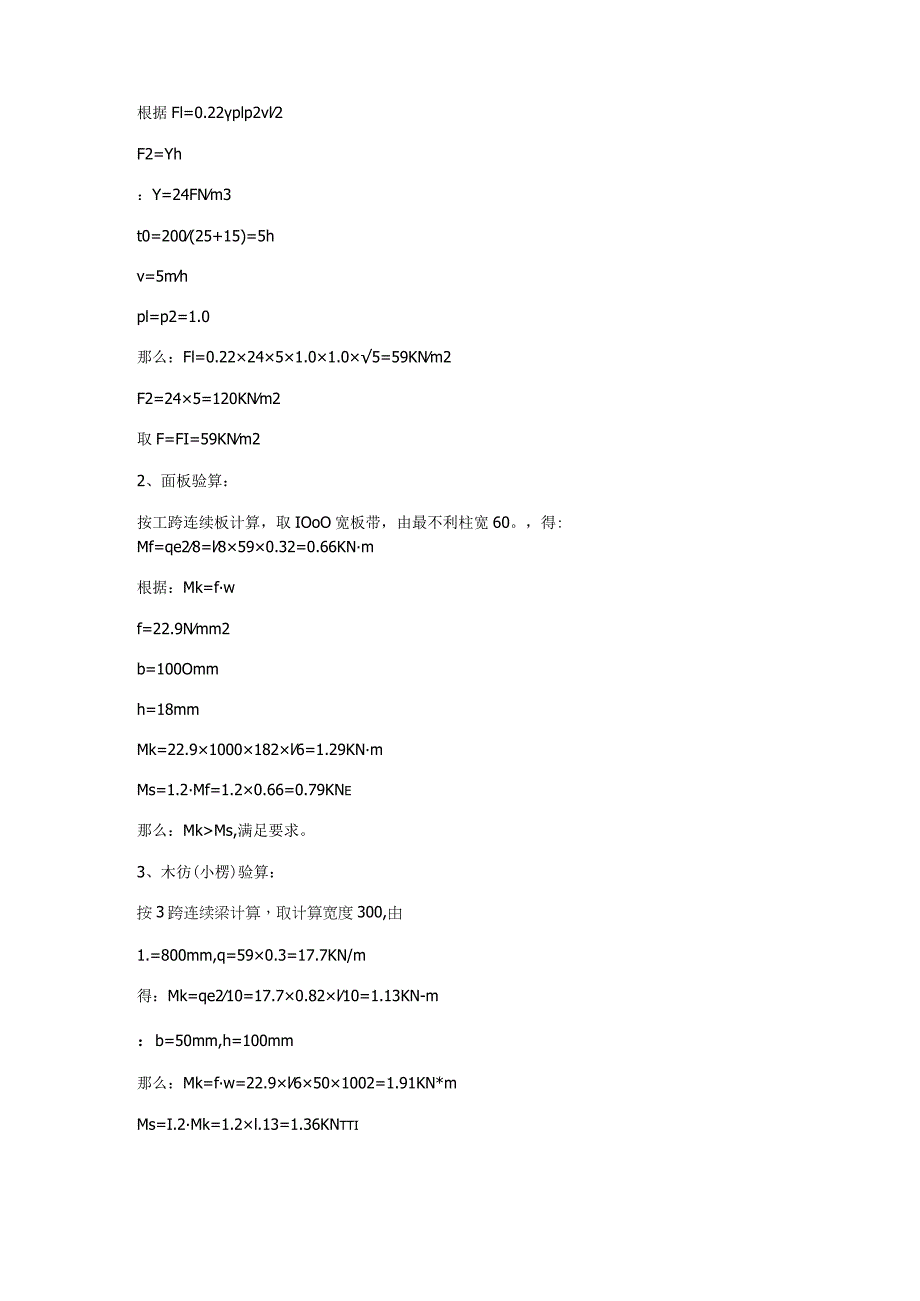

5、本工程为创优工程，模板安装质量的上下直接影响本工程的创优方案。因此若何抓好工程质量，特别是模板工程的质量，成为工程部质量工作的重点。本工程的模板拟采用胶合板（1830x915x18）作模板，木彷（50x100）,钢管（483.5）加固的方法。一）柱模：拟采用如图方式进展加固，特别腰板正木彷压板缝，防止漏浆。1、荷载集成：根据Fl=0.22plp2vl2F2=Yh：Y=24FNm3t0=200(25+15)=5hv=5mhpl=p2=1.0那么：Fl=0.222451.01.05=59KNm2F2=245=120KNm2取F=FI=59KNm22、面板验算：按工跨连续板计算，取IOoO宽板带，由
6、最不利柱宽60。，得:Mf=qe28=l8590.32=0.66KNm根据：Mk=fwf=22.9Nmm2b=100Ommh=18mmMk=22.91000182l6=1.29KNmMs=1.2Mf=1.20.66=0.79KNe那么：MkMs,满足要求。3、木彷(小楞)验算：按3跨连续梁计算，取计算宽度300,由1.=800mm,q=590.3=17.7KN/m得：Mk=qe210=17.70.82l10=1.13KN-m：b=50mm,h=100mm那么：Mk=fw=22.9l6501002=1.91KN*mMs=I.2Mk=1.2l.13=1.36KNttiMkMs,满足要求。4、钢管(
7、大楞)验算：按半嵌固计算，e=600mm,T=590.30.8=14.1KN/m由:M=Te8=l814.10.6=1.06KNm：W=5.08cm3f=215Nmm2那么：Mk=fw=2155.08103=1.09KfmM,满足要求。二）楼板模板采用18厚木胶合板，背楞为500x100木彷（松木），间距450,作支撑系统，钢管间距为800o楼板厚度取180厚进展验算。1、荷载设计值模板及配件自重5001.2=600Nm2混凝土自重24000x0.18xL2=5184Nm2钢筋自重11000.181.2=237.6Nm2施工荷载25001.4=3500Nm2合计q=9521.6Nm2乘以折减系
8、数0.9,那么q=q0.9=9521.60.9=8569.44Nm22、模板验算（1）材料及截面特征木胶合板：取fm=15Nmm2;E=10000Nmm2取单位宽度计算（以IITl宽计算），截面特征为I=bh312=1000203=6.67105mm4W=bh26=10002026=6.67104mm3(2)抗弯强度计算考虑模板的长度，按四跨连续梁计算，去m宽度,q=8569Nm2M=-0.121qlL2=-0.1218.5694502=2.1105N-mm=MW=2.11056.67104=3.14Nmm215Nmm2()=0.967qlL4100EI=0.9678.5694504/(100
9、100006.67105)=0.51mmL=0.51450=l10001/400(可)3、背楞验算(1)材料及截面特征背楞采用500x100木方(松木),取fm=15Nmm2;E=10000Nmm2截面特征为：I=bh312=50xl003=4.17xl06mm4W=bh26=5010026=8.33104mm3(2)抗弯强度计算将荷载化为现性均布荷载：q2=ql0.451000=3.86NmmM=q2l210=3.867002100=1.89103Nmm=MW=1.891038.33104=2.27Nmm2fm=15(/mm2(可)(3)饶度验算=0.667q2L4100EI=0.6673.
10、867004(100100004.17106)=0.15mmL=0.15700=210000l400()4、小楞验算(1)材料及截面特征小楞采用483.5钢管，取fm=215Nmm2,E=2.16105Nmm2截面特征为：I=12.19xl04mm4W=5.08103mm3(2)抗弯强度计算小楞承受木方背楞传递的集中荷载：q3=8.5690.450.9=3.47NmmM=MW=0.41055.08103=78.74Nmm2fm=215Nmm2(可)(3)饶度验算=1.146q3L3100EI=1.1463.471037003(1002.1610512.19104)=1.34mmL=1.3470
11、0=210001/400(可)5、钢管立柱验算48x3.5钢管，采用整根钢管或对接接长，水平支撑间距为1500,查建筑施工手册，此立柱的允许荷载为30.3KN.N=8.5690.70.7=4.20KN30.3KN(可)四、构造措施：为了保证模板体系的强度、刚度、稳定性满足设计需要，需作好下述构造措施。立杆的根基应结实、平坦，对于底层在回填土夯实的根基上，加垫通长木彷，并保证立杆位于木杨的中心，梁板立杆与柱模支撑系统应结实联系。底层层高较大，需加设剪刀撑，剪刀撑设置位置，周边封闭，在短方向中间设一道，长方向上每8m设一道。水平联系杆的设置尤为重要，其中扫地杆及中间联系杆在纵横向贯穿，联系杆间距为
12、2000拆模后，应去除附在板上的砂浆，并刷脱模剂，对于底层模板的接缝采用宽幅胶带纸贴缝。在柱脚开清洗孔(150150),保证清洗的正常进展。拉节筋采用预埋胡子筋的方式处理。柱的截面按负偏差-3mm进展制作、安装。五、质量标准：1、保证工程：模板极其支架必须具有足够的强度、刚度和稳定性，其支架的支撑局部必须有足够的支撑面积。如安装在基土上，基土必须坚实并有排水措施。2、基本工程：(1)模板接缝宽度不大于1.5mm。(2)模板应刷隔离剂，并去除好板面砂浆。3、允许偏差工程：(1)轴线位移：5mm(2)标高偏差：5mm(3)截面尺寸：+45mm(4)每层垂直度：3mm(5)相邻板面上下差：2mm(6
13、)外表平整：5mm(7)预埋件位移：3mm(8)预留洞口位移：IOmm4、检查方法：(1)垂直度采用铅垂线的方法(2)标高、平整度采用水准仪(3)在模板上用经纬仪和钢尺打出边框线，检查截面尺寸等。六、安全要求一)一般规定：1、工作台、机械的设置，应合理稳固，工作地点和通道应畅通，材料、半成品、堆放成堆成垛，不影响交通。2、操作木工机械不准戴手套，以防将手套卷进机械造成事故。二)支模与拆模1、顶撑应从离地面50Cm高设第一道水平撑，以后每增加2m增设一道，水平撑应纵横向设置。2、顶撑接头部位夹板不得小于3面，夹板不得小于50x8x2.5CrTb相邻接头应互相错开。3、支撑底端地面应整平夯实，并加
14、垫木，不得垫砖，调整上下的木钉要钉牢，不宜垫得过高，(最好是2块)。4、支模应按工序进展，模板没有固定前，不得进展下道工序，制止利用拉杆，支撑攀登上下。5、支设4m高以上的立柱模板，四周必须顶牢，操作时要搭设工作台，缺乏4m高的可使用马凳操作。6、支设独立梁模应设临时工作台，不得站在柱模上操作和梁底模上行走。7、二人抬运模板时要互相配合，协同工作，传送模板、工具应用运输工具或用绳子系牢后升降，不得乱扔。8、不得在脚手架上堆放大批模板等材料。9、纵横水平撑、斜撑等不得搭在门窗框和脚手架上，通道中间的斜撑、拉杆等应设在1.8m高以上。10、支模中如需中间停歇，应将支撑、搭头、柱头封板等钉牢，防止因扶空、踏空而坠落造成事故。11、利用门型架、钢管等支模应配套使用，按规定设置水平剪刀撑。12、模板上有预留洞孔者，应在安装后将洞孔封好盖好，碎板上的预留洞口应在拆模后将洞口盖好。13、撤除模板应经施工技术人员同意，并具备验收手续，操作时应按顺序分段进展，严禁猛撬、硬砸或大面积撬落和拉倒，停工前不得留下松动和悬挂的模板。14、撤除檐口、阳台等不安全部位的模板，底下硬有架子、安全网或挂安全带操作，并尽量作道模板少掉到架、安全网上，少量掉落在架、安全网的的模板应及时清理。15、拆模前，周围应设围栏或戒备标
