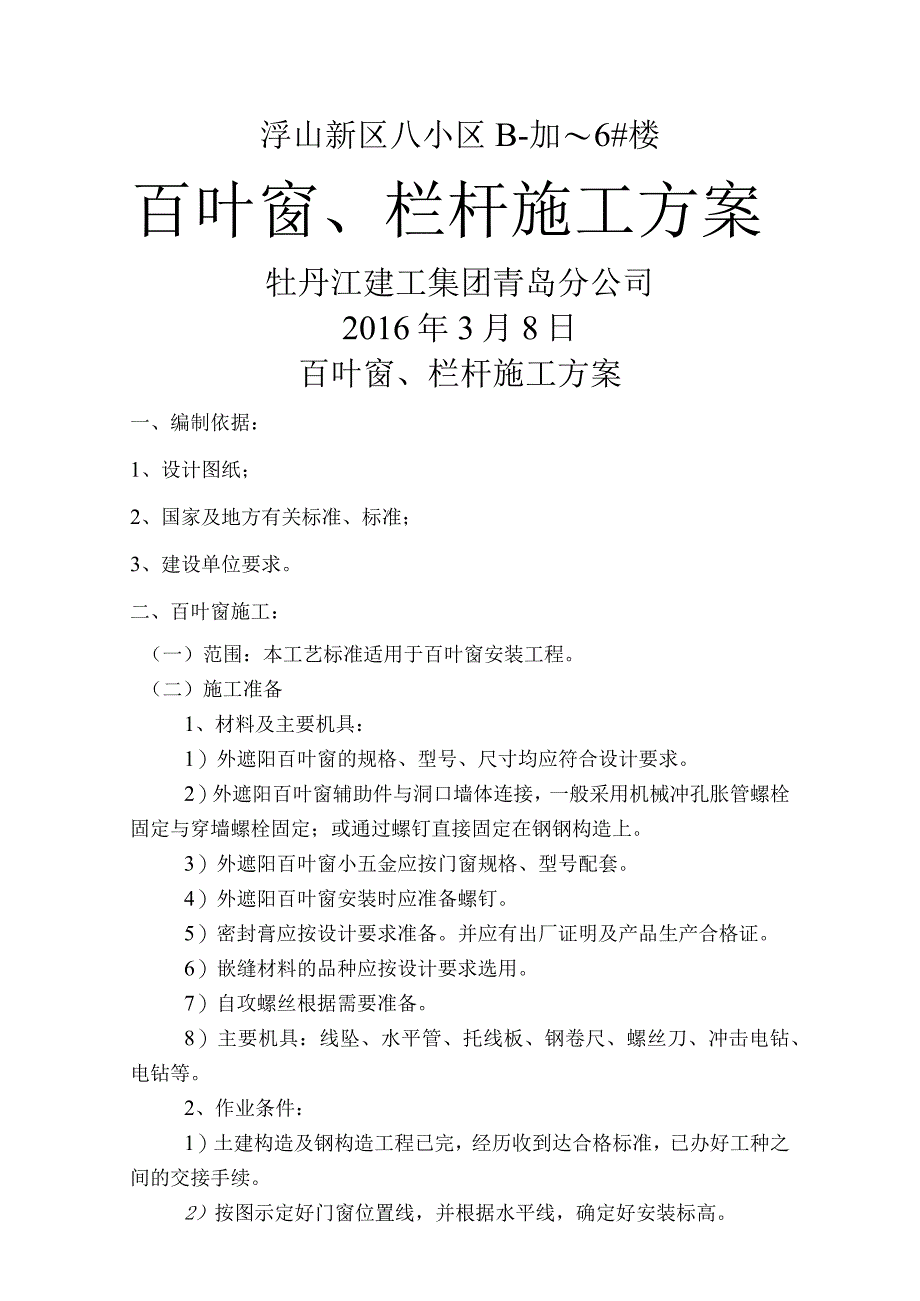

1、浮山新区八小区B-加6#楼百叶窗、栏杆施工方案牡丹江建工集团青岛分公司2016年3月8日百叶窗、栏杆施工方案一、编制依据：1、设计图纸；2、国家及地方有关标准、标准；3、建设单位要求。二、百叶窗施工：（一）范围：本工艺标准适用于百叶窗安装工程。（二）施工准备1、材料及主要机具：1）外遮阳百叶窗的规格、型号、尺寸均应符合设计要求。2）外遮阳百叶窗辅助件与洞口墙体连接，一般采用机械冲孔胀管螺栓固定与穿墙螺栓固定；或通过螺钉直接固定在钢钢构造上。3）外遮阳百叶窗小五金应按门窗规格、型号配套。4）外遮阳百叶窗安装时应准备螺钉。5）密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。6）嵌缝材料的品

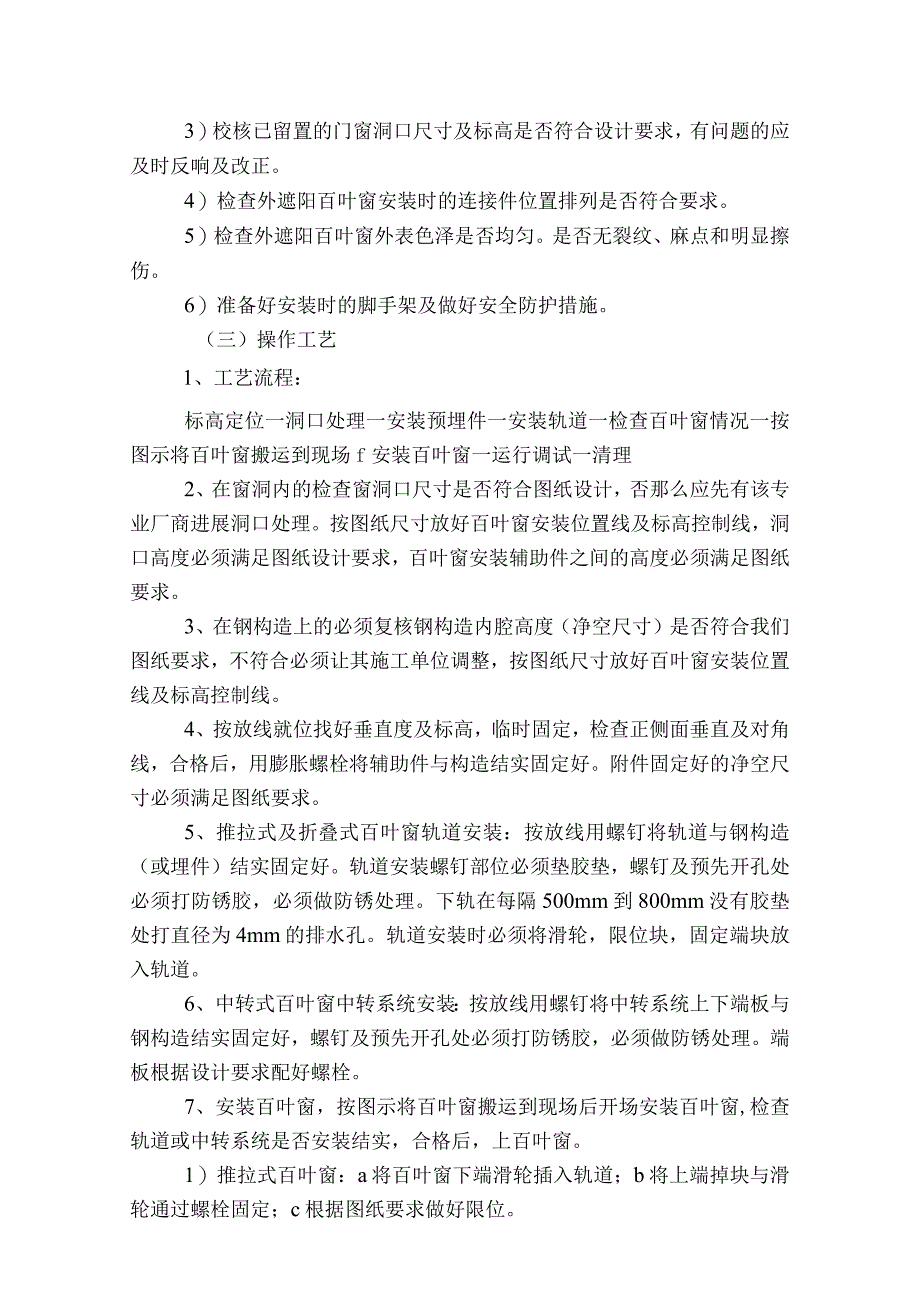

2、种应按设计要求选用。7）自攻螺丝根据需要准备。8）主要机具：线坠、水平管、托线板、钢卷尺、螺丝刀、冲击电钻、电钻等。2、作业条件：1）土建构造及钢构造工程已完，经历收到达合格标准，已办好工种之间的交接手续。2）按图示定好门窗位置线，并根据水平线，确定好安装标高。3）校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时反响及改正。4）检查外遮阳百叶窗安装时的连接件位置排列是否符合要求。5）检查外遮阳百叶窗外表色泽是否均匀。是否无裂纹、麻点和明显擦伤。6）准备好安装时的脚手架及做好安全防护措施。（三）操作工艺1、工艺流程：标高定位一洞口处理一安装预埋件一安装轨道一检查百叶窗情况一按图示将
3、百叶窗搬运到现场f安装百叶窗一运行调试一清理2、在窗洞内的检查窗洞口尺寸是否符合图纸设计，否那么应先有该专业厂商进展洞口处理。按图纸尺寸放好百叶窗安装位置线及标高控制线，洞口高度必须满足图纸设计要求，百叶窗安装辅助件之间的高度必须满足图纸要求。3、在钢构造上的必须复核钢构造内腔高度（净空尺寸）是否符合我们图纸要求，不符合必须让其施工单位调整，按图纸尺寸放好百叶窗安装位置线及标高控制线。4、按放线就位找好垂直度及标高，临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓将辅助件与构造结实固定好。附件固定好的净空尺寸必须满足图纸要求。5、推拉式及折叠式百叶窗轨道安装：按放线用螺钉将轨道与钢构造（或
4、埋件）结实固定好。轨道安装螺钉部位必须垫胶垫，螺钉及预先开孔处必须打防锈胶，必须做防锈处理。下轨在每隔500mm到800mm没有胶垫处打直径为4mm的排水孔。轨道安装时必须将滑轮，限位块，固定端块放入轨道。6、中转式百叶窗中转系统安装：按放线用螺钉将中转系统上下端板与钢构造结实固定好，螺钉及预先开孔处必须打防锈胶，必须做防锈处理。端板根据设计要求配好螺栓。7、安装百叶窗，按图示将百叶窗搬运到现场后开场安装百叶窗,检查轨道或中转系统是否安装结实，合格后，上百叶窗。1）推拉式百叶窗：a将百叶窗下端滑轮插入轨道；b将上端掉块与滑轮通过螺栓固定；c根据图纸要求做好限位。2）折叠式百叶窗：a将百叶窗下滑

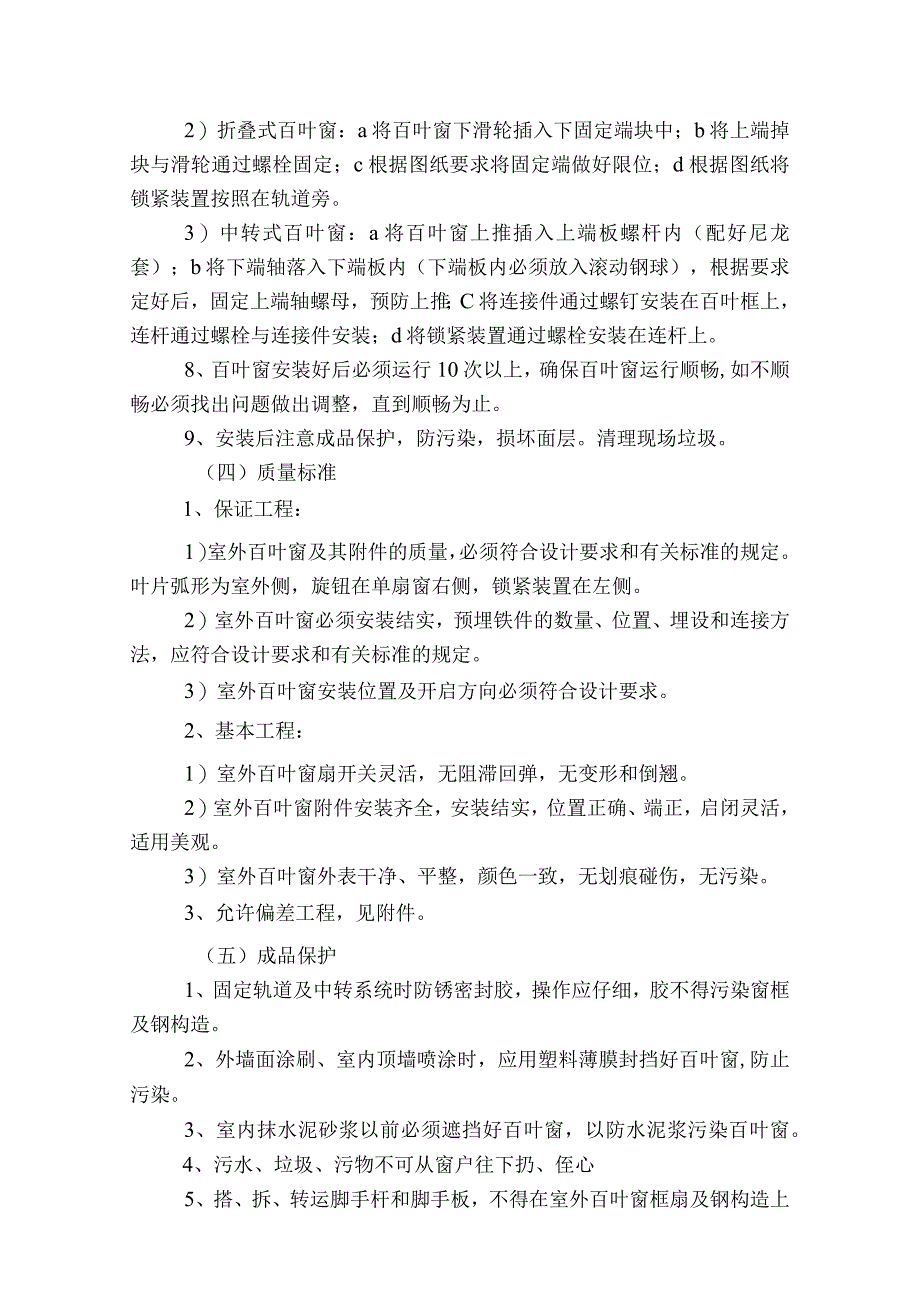

5、轮插入下固定端块中；b将上端掉块与滑轮通过螺栓固定；c根据图纸要求将固定端做好限位；d根据图纸将锁紧装置按照在轨道旁。3）中转式百叶窗：a将百叶窗上推插入上端板螺杆内（配好尼龙套）；b将下端轴落入下端板内（下端板内必须放入滚动钢球），根据要求定好后，固定上端轴螺母，预防上推；C将连接件通过螺钉安装在百叶框上，连杆通过螺栓与连接件安装；d将锁紧装置通过螺栓安装在连杆上。8、百叶窗安装好后必须运行10次以上，确保百叶窗运行顺畅,如不顺畅必须找出问题做出调整，直到顺畅为止。9、安装后注意成品保护，防污染，损坏面层。清理现场垃圾。（四）质量标准1、保证工程：1）室外百叶窗及其附件的质量，必须符合设计要
6、求和有关标准的规定。叶片弧形为室外侧，旋钮在单扇窗右侧，锁紧装置在左侧。2）室外百叶窗必须安装结实，预埋铁件的数量、位置、埋设和连接方法，应符合设计要求和有关标准的规定。3）室外百叶窗安装位置及开启方向必须符合设计要求。2、基本工程：1）室外百叶窗扇开关灵活，无阻滞回弹，无变形和倒翘。2）室外百叶窗附件安装齐全，安装结实，位置正确、端正，启闭灵活，适用美观。3）室外百叶窗外表干净、平整，颜色一致，无划痕碰伤，无污染。3、允许偏差工程，见附件。（五）成品保护1、固定轨道及中转系统时防锈密封胶，操作应仔细，胶不得污染窗框及钢构造。2、外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好百叶窗,防止污染。
7、3、室内抹水泥砂浆以前必须遮挡好百叶窗，以防水泥浆污染百叶窗。4、污水、垃圾、污物不可从窗户往下扔、侄心5、搭、拆、转运脚手杆和脚手板，不得在室外百叶窗框扇及钢构造上拖拽。6、安装设备时，应防止物料撞坏百叶窗。7、严禁在百叶窗上站人。不得在百叶窗上锤击、钉钉子或刻划,或用硬物擦磨等方法清理百叶窗。8、百叶窗安装后应及时安装锁紧装置，关窗百叶窗，以防风吹损坏百叶窗。（六）应注意的质量问题1、运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并坚直存放，并应远离热源。2、百叶窗框松动：安装前必须重新加固处理，到达设计要求强度。3、连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后
8、拧螺丝。4、污染：保护措施不够，清洗不认真。5、五金配件损坏：由于安装后保管不当，使用时不注意。（七）质量记录1、百叶窗产品出厂合格证和试验报告。2、五金配件的合格证。3、安装时质量检验评定记录。三、楼梯扶手、栏杆施工：（一）、施工要求1、施工工艺：放线一后加埋件一连接预装一固定一打磨抛光一刷醇酸油漆3遍f验收2、放线:由于采用后加埋件施工，有可能产生误差，因此，在后加埋件施工前，必须拉线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证钢管立柱全部座落在钢板上，并且四周能够焊接。3、安装预埋件（后加埋件）楼梯栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓（12OmnI
9、*12mm）与钢板（5mm厚）来制作后置连接件。先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面的连接也同样采取上述方法。4、安装立柱：焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接标准。5、扶手与立柱连接：立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接准确，接缝严密。相邻钢管对接好后
10、，将接缝用不锈钢焊条进展焊接。焊接前，必须将沿焊缝每边3050mm范围内的油污、毛刺、锈斑等去除干净。6、打磨抛光：全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝为止。7、刷漆:刷漆前必须将栏杆外表油污、铁锈等垃圾清理干净。刷漆要均匀，无流淌、不聚堆，三遍成活。8、其它本卷须知：楼梯扶手与扶手之间必须采用弯头连接；在大理石踏步上打孔时，注意防止损坏大理石，做好成品保护工作。(二)、阳台及窗台栏杆安装，操作工艺同楼梯栏杆26条要求。(三)、安全文明施工要求：1、施工前，必须对工人进展安全教育与培训工作，监视工人严格按照建筑施工安全操作规程的要求施工，杜绝人身伤亡事故的发生。2、临边作业，必须系好安全带。3、严禁酒后作业。4、严禁在工作面上打闹、嬉戏。5、科学施工，合理下料，制止浪费。同时做好工完场清工作。(四)、材料方案：项次材料名称规格(mm)壁厚(mm)数量(m)1方管40*401.52方管30*301.53圆钢管501.54圆钢管151.55圆钢管631.56圆钢管381.57圆钢管251.58膨胀螺栓120*129钢板510法兰盖配套11醇酸调和漆121314七、大样图:
