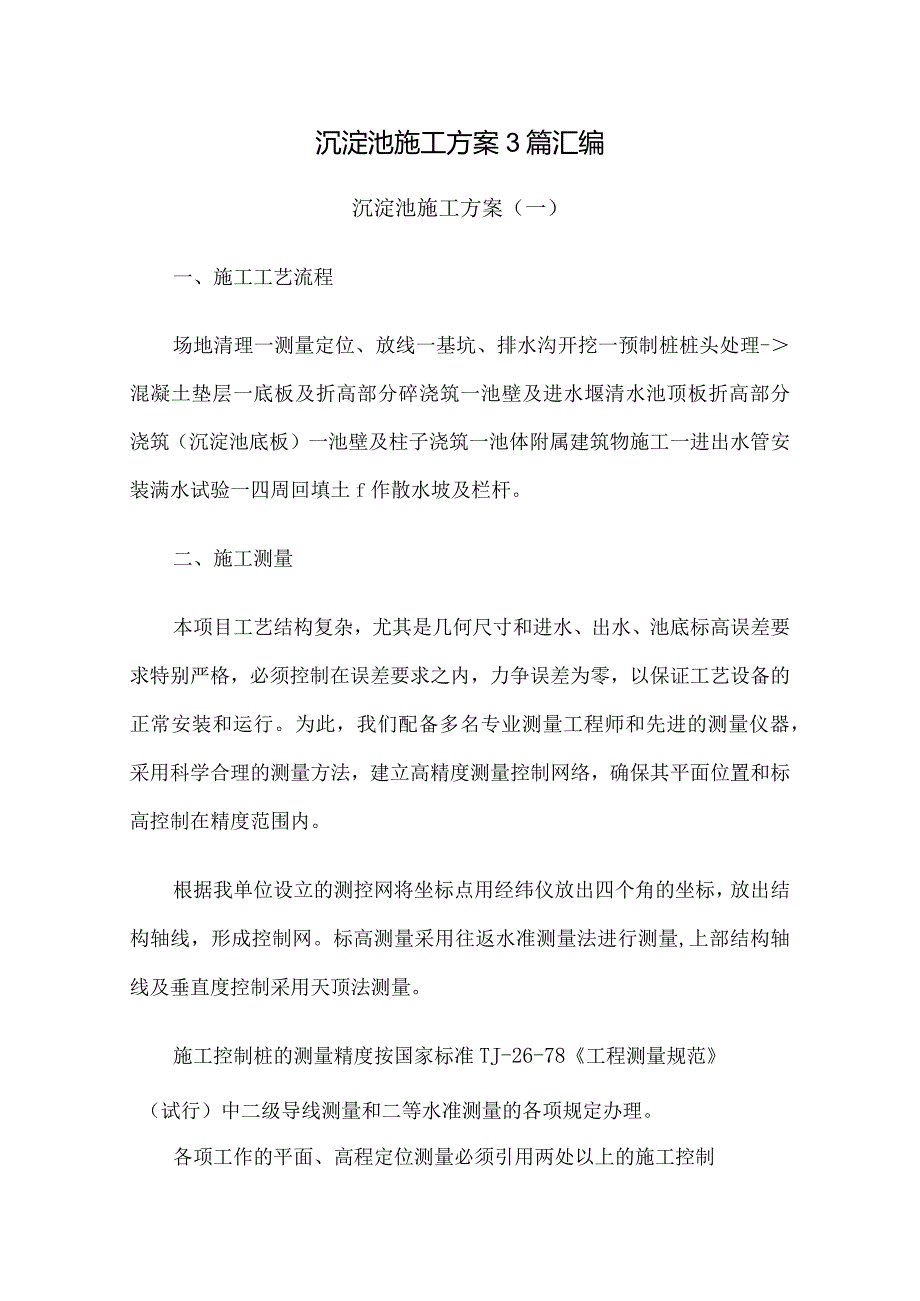

1、沉淀池施工方案3篇汇编沉淀池施工方案（一）一、施工工艺流程场地清理一测量定位、放线一基坑、排水沟开挖一预制桩桩头处理-混凝土垫层一底板及折高部分碎浇筑一池壁及进水堰清水池顶板折高部分浇筑（沉淀池底板）一池壁及柱子浇筑一池体附属建筑物施工一进出水管安装满水试验一四周回填土f作散水坡及栏杆。二、施工测量本项目工艺结构复杂，尤其是几何尺寸和进水、出水、池底标高误差要求特别严格，必须控制在误差要求之内，力争误差为零，以保证工艺设备的正常安装和运行。为此，我们配备多名专业测量工程师和先进的测量仪器，采用科学合理的测量方法，建立高精度测量控制网络，确保其平面位置和标高控制在精度范围内。根据我单位设立的测控

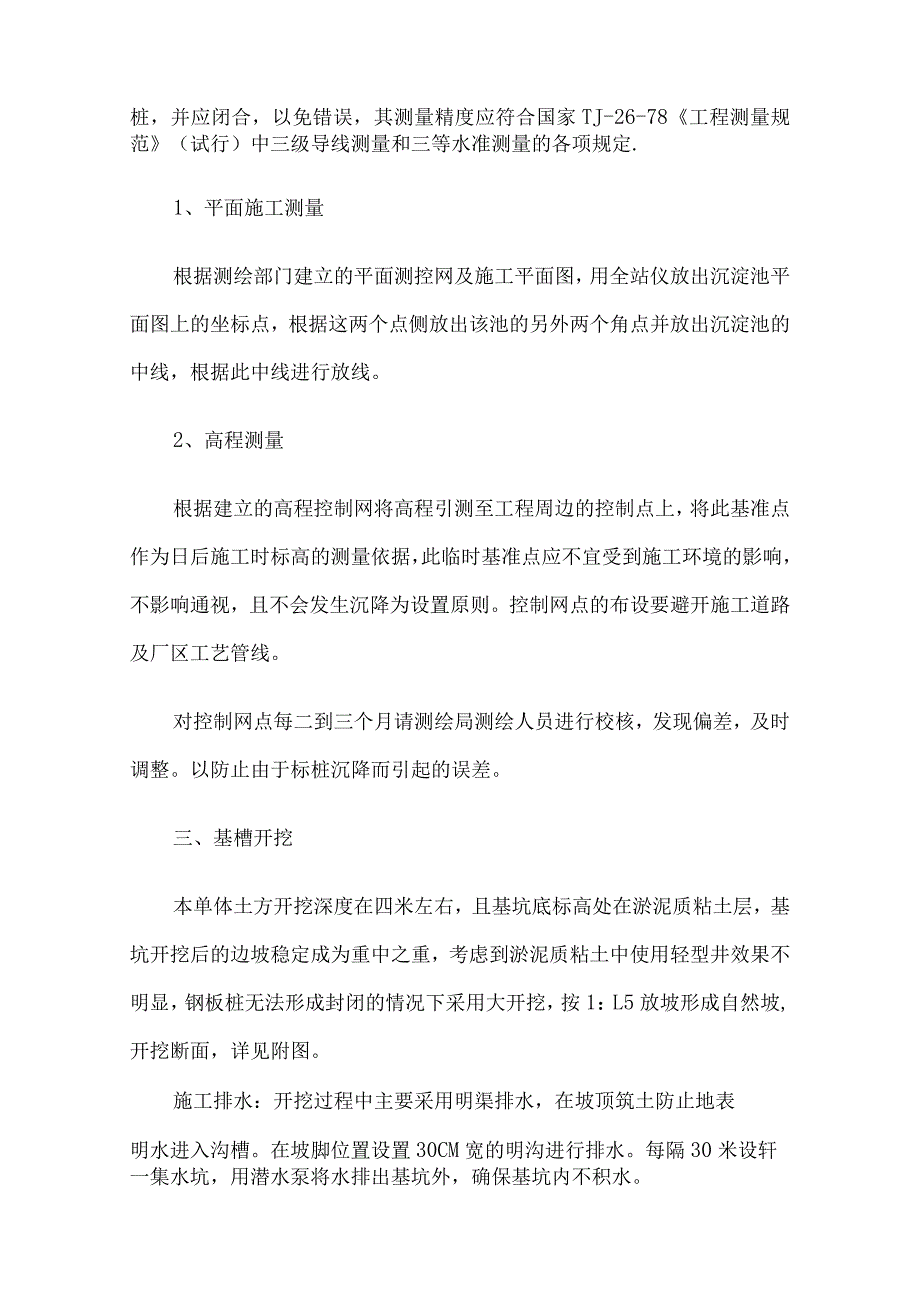

2、网将坐标点用经纬仪放出四个角的坐标，放出结构轴线，形成控制网。标高测量采用往返水准测量法进行测量,上部结构轴线及垂直度控制采用天顶法测量。施工控制桩的测量精度按国家标准TJ-26-78工程测量规范（试行）中二级导线测量和二等水准测量的各项规定办理。各项工作的平面、高程定位测量必须引用两处以上的施工控制桩，并应闭合，以免错误，其测量精度应符合国家TJ-26-78工程测量规范（试行）中三级导线测量和三等水准测量的各项规定.1、平面施工测量根据测绘部门建立的平面测控网及施工平面图，用全站仪放出沉淀池平面图上的坐标点，根据这两个点侧放出该池的另外两个角点并放出沉淀池的中线，根据此中线进行放线。2、高程
3、测量根据建立的高程控制网将高程引测至工程周边的控制点上，将此基准点作为日后施工时标高的测量依据，此临时基准点应不宜受到施工环境的影响，不影响通视，且不会发生沉降为设置原则。控制网点的布设要避开施工道路及厂区工艺管线。对控制网点每二到三个月请测绘局测绘人员进行校核，发现偏差，及时调整。以防止由于标桩沉降而引起的误差。三、基槽开挖本单体土方开挖深度在四米左右，且基坑底标高处在淤泥质粘土层，基坑开挖后的边坡稳定成为重中之重，考虑到淤泥质粘土中使用轻型井效果不明显，钢板桩无法形成封闭的情况下采用大开挖，按1：L5放坡形成自然坡,开挖断面，详见附图。施工排水：开挖过程中主要采用明渠排水，在坡顶筑土防止地

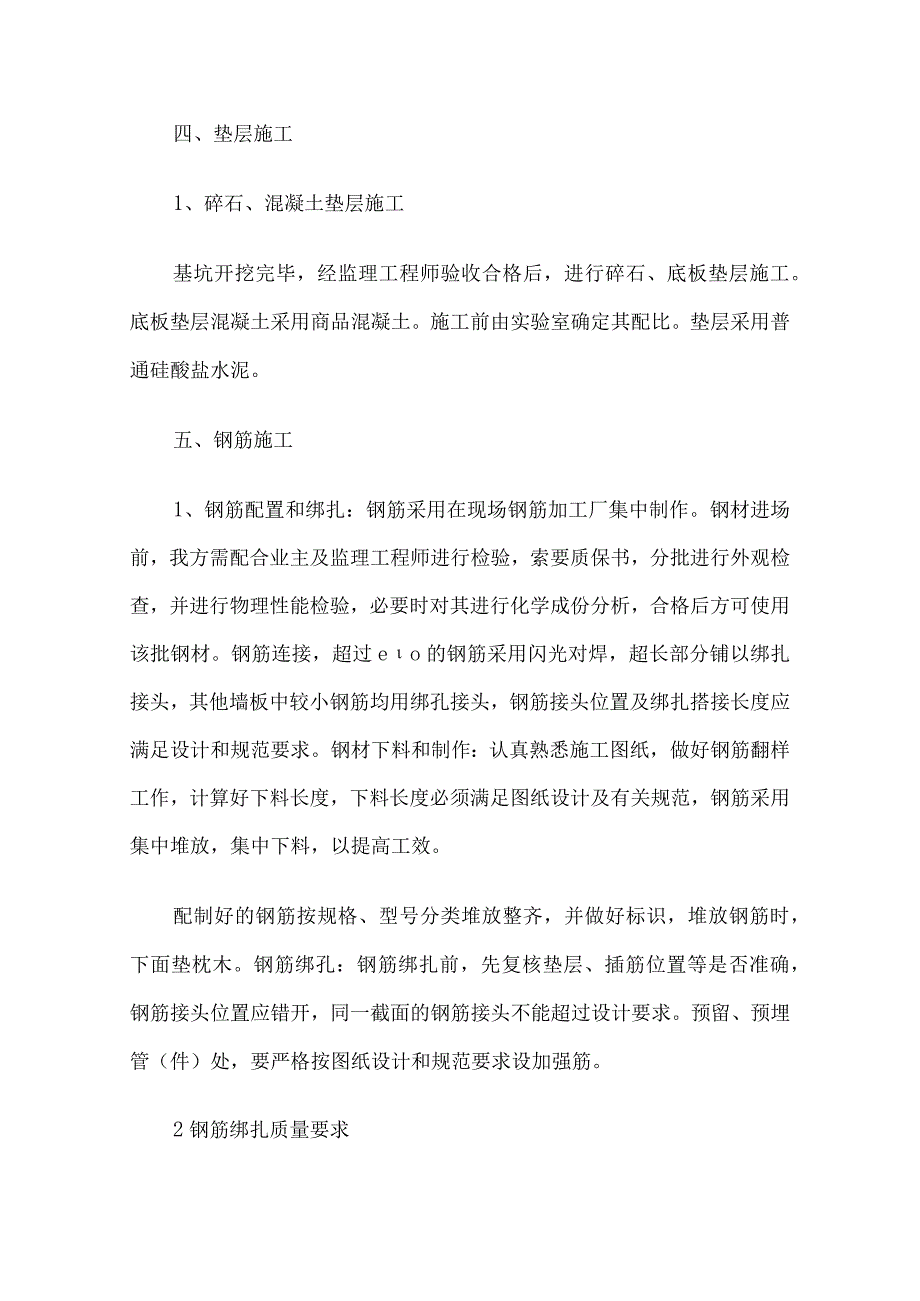

4、表明水进入沟槽。在坡脚位置设置30CM宽的明沟进行排水。每隔30米设轩一集水坑，用潜水泵将水排出基坑外，确保基坑内不积水。四、垫层施工1、碎石、混凝土垫层施工基坑开挖完毕，经监理工程师验收合格后，进行碎石、底板垫层施工。底板垫层混凝土采用商品混凝土。施工前由实验室确定其配比。垫层采用普通硅酸盐水泥。五、钢筋施工1、钢筋配置和绑扎：钢筋采用在现场钢筋加工厂集中制作。钢材进场前，我方需配合业主及监理工程师进行检验，索要质保书，分批进行外观检查，并进行物理性能检验，必要时对其进行化学成份分析，合格后方可使用该批钢材。钢筋连接，超过eo的钢筋采用闪光对焊，超长部分铺以绑扎接头，其他墙板中较小钢筋均用绑
5、孔接头，钢筋接头位置及绑扎搭接长度应满足设计和规范要求。钢材下料和制作：认真熟悉施工图纸，做好钢筋翻样工作，计算好下料长度，下料长度必须满足图纸设计及有关规范，钢筋采用集中堆放，集中下料，以提高工效。配制好的钢筋按规格、型号分类堆放整齐，并做好标识，堆放钢筋时，下面垫枕木。钢筋绑孔：钢筋绑扎前，先复核垫层、插筋位置等是否准确，钢筋接头位置应错开，同一截面的钢筋接头不能超过设计要求。预留、预埋管（件）处，要严格按图纸设计和规范要求设加强筋。2钢筋绑扎质量要求钢筋绑扎允许偏差值符合下表。合格率控制在90%以上。钢筋位置允许偏差允许偏差（mm）项目项次10受力钢筋的间距15受力钢筋的排距214钢筋弯
6、起点位置34箍筋、横向钢筋间距焊接预埋件5受力钢筋的保护层6绑扎骨架焊接骨架中心线位置水平高差基础柱、梁板、墙3、马镣筋的设置：底板马镜筋设置按l112间距设置。16钢筋，通长设置IoOO4、钢筋保护层要求底板下层为40n三,池壁及池底板上层30mm,池顶板20mm。地面以上结构梁及柱为30mm,板为20mm。5、底板钢筋施工1）按施工图将钢筋放在混凝土垫层上，用石笔划出钢筋的设计位置。2）按顺序抬运，先下层钢筋入模，调整好钢筋位置进行绑扎，检查位置、间距、根数符合要求后点焊成型。3）按设计、规范要求和保护层厚度，制作水泥垫块，并且强度不小于规定。用水泥垫块将钢筋垫好，其纵横向间距不大于Imo
7、4）上层钢筋入模前先用中16钢筋制作马凳，马凳按Im的距离放置，马凳、脚放在垫块上，马凳顶面高程即为上层钢筋最下面钢筋的底面高。5）在绑扎底层筋同时，加固支撑池壁竖向钢筋的钢管支架也应同步进行。待底层筋绑扎完成后，安放池壁的竖筋，通过钢管支架固定竖向筋。6）马凳筋就位后绑扎顶层钢筋网片与池壁竖向筋连接固定，在绑扎顶层筋时，一定注意平行池壁的水平向的钢筋7）按施工图将壁板竖向钢筋，放在混凝土垫层上，用紧靠竖向筋。油漆划线，在施工区内设满堂支架固定钢筋。8）按池壁施工图，将钢筋对号入模定位。各竖向筋下部同底板上下层筋连接绑扎定位。底板以上60Cn）高池壁钢筋用水平筋绑扎成型，每相距Inl左右同竖筋
8、点焊连接构成一立体骨架。9）检查整理池壁钢筋，钢筋符合设计要求做好原始记录，经监理工程师检查验收。10）用垫块将竖向筋垫牢。绑扎固定伸缩缝钢筋。6、壁板钢筋安装：1）清理钢筋上的污物。2）整理、调整钢筋间距位置。3）进行池壁横向筋的绑扎工作。4）池壁采用绑扎搭接，以便于施工，搭接长度按设计图纸及规范要求施工，并在钢筋搭接处，在中心和两端用铁丝扎牢。5）为控制池壁间距，在两片钢筋网间加中16间距1米的联系筋，成梅花状绑扎牢固，间距搭接位置、搭接长度、锚固长度，均符合设计和规范要求。剪力墙时先绑扎竖钢筋，后绑扎横向钢筋，竖向钢筋每隔两根点焊连接，每点焊连接钢筋不少于两点。墙、板两层钢筋间位置的用马
9、凳控制，间距100Omm左右。绑扎完后需经监理工程师进行验收，合格后方可浇筑混凝土。7钢筋保护垫块：提前准备制作混凝土保护垫块，该垫块强度等级与相应部位设计强度要求一致，砂浆垫块必须按规定养护，平板采用同标号的砂浆垫块。六、模板施工1支模系统用料1）施工中垫层、底板、池壁、顶板等模板采用木模板，厚18mm,幅面09*1.8、L22*2.44两种。对于特殊部位的模板，采用现场加工制作的木模板，以确保其几何尺寸满足设计要求。栓固定。2模板支设施工1）模板由现场木工加工厂统一配模、制作，现场拼装施工。2）模板施工分四次支设：底板及折高部分模板一池壁、墙体、顶板及折高部分模板一沉淀池侧墙模板f其它模板
10、3）池壁模板采用一次到顶而分层预留操作窗口的施工方法。分层留置的窗口，其层高及水平净距不宜超过1.5米，窗口模板应事先做好连接装置。3底板模板施工在支立底模板的同时，支立池壁模板和中心预留孔洞模板。中心预留洞模板的支设，中心预留洞模板采用木模，根据设计尺寸加固完毕后，直接安装，并加设三道龙骨，并用短管斜撑加固。底部利用焊有止水片的“U”型筋托位，避免下沉。4池壁模板支设池壁模板采用模板拼装，并用M12穿心螺栓连成整体。将穿心螺栓按位置及标高焊在池壁竖向筋上，如在两竖向筋之间可通过焊一短水平筋来固定穿心螺栓，以防止模板下沉。在底板顶层筋与吊模模板间加垫块，保证保护层符合设计质量要求。在池壁外侧支
11、立钢管支架，安装模板，通过穿心螺栓将内外模连成一体，利用钢管支架调整模板就位并加固。模板结构要保证结构物的设计几何尺寸不变形。模板与混凝土的接触面应涂脱模剂作为隔离剂。模板安装好后，复测轴线位置和高程，应满足设计要求。严格控制钢筋保护层厚度，垫块厚度一定要符合要求，每平方米不少于1块，垫块要绑牢在钢筋上，保证混凝土浇筑时不会脱落。模板的拆除依照有关规范或监理要求进行。拆模时先松开螺栓，拆去部分上层支架钢管后，再卸去模卡，轻轻将模板分块拆下，不要把混凝土表面或边角拆坏。最后拆下层的支架，钢管分次拆除以保安全。（1）支模前的准备工作A安装预埋套管，采用套管防水法设止水环，按设计、规范和监理工程师的
12、要求安装，套管两端设胶板或粘塑料泡膜，以防漏浆。B安预留洞木模板，模板两端订海绵密贴，以防漏浆。其位置应符合设计要求。C池壁采用木模板，用中40*60的方木作水平杆和直立杆。(2)模板施工施工过程中要必须保证模板的几何尺寸，保持稳定不变不位移。支撑系统应牢固，下层要放在坚实的地基或方木上；直立铁管要垂直，下部要立在坚实的地基或方木上；钢管的接头及水平和垂直的联接，管接端要平直密接，每接点不少于两个扣件，以防滑移；联接螺栓要上紧，架立管要横平竖直，保证整体稳定。池壁在底板以上50cm处设置一道水平施工缝，在顶板以上50cm处设置一水平施工缝。将池壁模板处理干净，空隙处夹垫海绵垫条，以保证与上层模
13、板间的紧密性，防止漏浆现象的发生。池壁模板安装一侧模板后，再分层安装另一侧模板，以便调整模板间距及控制支立的准确性。内壁支立的同时，利用对拉螺栓连接固定，保证模板的整体性，在止水片与模板间夹垫成品垫块，确保保护层厚度符合设计要求。对拉螺栓的制作必须严格控制双止水片的间距，以保证池壁变化的均匀性。模板的横向支撑与斜撑与钢管框架相结合，在安装模板的同时，钢管框架也随之架立。模板架立好后宜设缆风绳，以免将模板吹倒。模板下端要留出污口，将模内污物清除后再堵上。检查模板几何尺寸轴线位置，钢筋保护层厚度符合设计施工和监理工程师的要求。模板在预埋钢筋位置钻孔，预埋筋伸出，将孔堵好防止漏浆。5支模质量要求模板
14、支设必须具有足够的强度、刚度和稳定性。模板的接缝不大于2MM。模板的实测允许偏差见下表。其合格率严格控制在95%以上。6模板体系技术措施(1)模板拼缝采用107建筑胶密封处理。(2)柱、墙模板安装前必须在其根部加设限位钢筋，以保证其位置的正确。(3)安装模板应严格按配模图进行，对号入座，定点使用。(4)拆模按支模倒顺序进行，强调保护板面，严禁使用撬棍强行砸撬。(5)模板应及时清理、维修。(6)模板支设完毕，在混凝土浇灌前，应认真进行检查。7质量保证措施及注意事项在模板工程施工过程中，施工人员需按施工质量控制程序图严格把关。模板需进行设计计算，满足施工过程中刚度、强度和稳定性要求，能可靠地承受所
15、浇筑混凝土重量、侧压力及施工荷载。(1)模板施工严格按木工翻样的施工图纸进行拼装、就位和设支撑，模板安装就位后，由技术员、质量员按平面尺寸、断面尺寸标高、垂直度进行复核验收；(2)模板支撑体系的施工较为复杂，施工不当将可能引起质量安全事故的发生，因此必须按方案要求进行施工，确保模板施工质量及现场施工安全；(3)浇筑混凝土时专门派人负责检查模板，发现异常情况及时加以处理；七、混凝土施工本单体主要采用C30S6抗渗防水混凝土。混凝土体积较大，施工时间集中，作业强度大。混凝土采用集中管理、集中搅拌、运输的方式。为保证工程质量，本工程采用商品混凝土。施工前将砂、石子、水泥送当地实验室进行检测，合格后上
16、报监理单位，经监理单位确认合格后方可使用。按照设计及规范要求由实验室作出级配，根据设计要求，混凝土水泥采用普通硅酸盐水泥，水灰比不宜大于0.55,水泥用量控制在320-350Kg以内；骨料应有良好的级配，粗骨料粒径不宜大于40mm,且不超过最小断面厚度的1/4；含泥量按重量计应不超过1%；砂子的含泥量及云母含量按重量计不应超过3%；混凝土中碱含量最大值应符合混凝土碱含量限值标准的规定；为减少混凝土收缩裂缝和提高混凝土的抗渗性能，本单体的长和宽均超过20Mo宜掺加低碱微膨胀防渗剂,混凝土外加剂的质量标准应符合混凝土外加剂(GB8076-1997)、混凝土膨胀剂(JC476-1998)及(JC474-
