《涂膜的柔韧性测定3种方法详解.docx》由会员分享，可在线阅读，更多相关《涂膜的柔韧性测定3种方法详解.docx（2页珍藏版）》请在第壹文秘上搜索。
1、涂膜的柔韧性测定3种方法详解涂膜的柔韧性，是指涂膜在受到外部力作用时，所表现出的弹性、塑性以及附着力等多重性能的综合体现。这一性能对于涂层在各种环境和应用中的表现至关紧要。柔韧性是由涂料的成分和材质所决议的，同时也与检测时的涂层变形速度和时间相关，还可以通过耐撞击性和后成形性等方式来评估。涂膜的柔韧性不但关系到其在使用过程中的耐久性，还直接影响了产品的外观和性能。因此，在涂料工业中，柔韧性的测定是一项至关紧要的工作。目前，常用的柔韧性检测方法包含轴棒测定器检测法、圆柱轴弯曲试验仪检测法和锥形挠曲测验仪检测法。轴棒测定器检测法轴棒测定器是一种用于测定涂膜柔韧性的常见工具，其标准规定在国家标准GB
2、/T173193漆膜柔韧性测定法中。该方法使用不同直径的轴棒，其曲率半径分别为O.5mm、LOnnn、1.5mm、2.0mm、2.5mm、5.Omm和7.5mm。在测试时，将待检测的涂漆马口铁板放置在不同直径的轴棒上，通过弯曲来测试涂层的柔韧性。最小直径的轴棒，使涂层在弯曲后不分裂即可，其直径的毫米数即为柔韧性的评估值。圆柱轴弯曲试验仪检测法圆柱轴弯曲试验仪的检测方法规定在国家标准GB67422023色漆和清漆弯曲试验（圆柱轴）中。这种方法适用于0.3mm厚度以下的试板，轴的直径范围广泛，包含2mm、3mm、4mm、5mm6mm、8mms10mm、12mm、16mm、20mm25mm和32mm

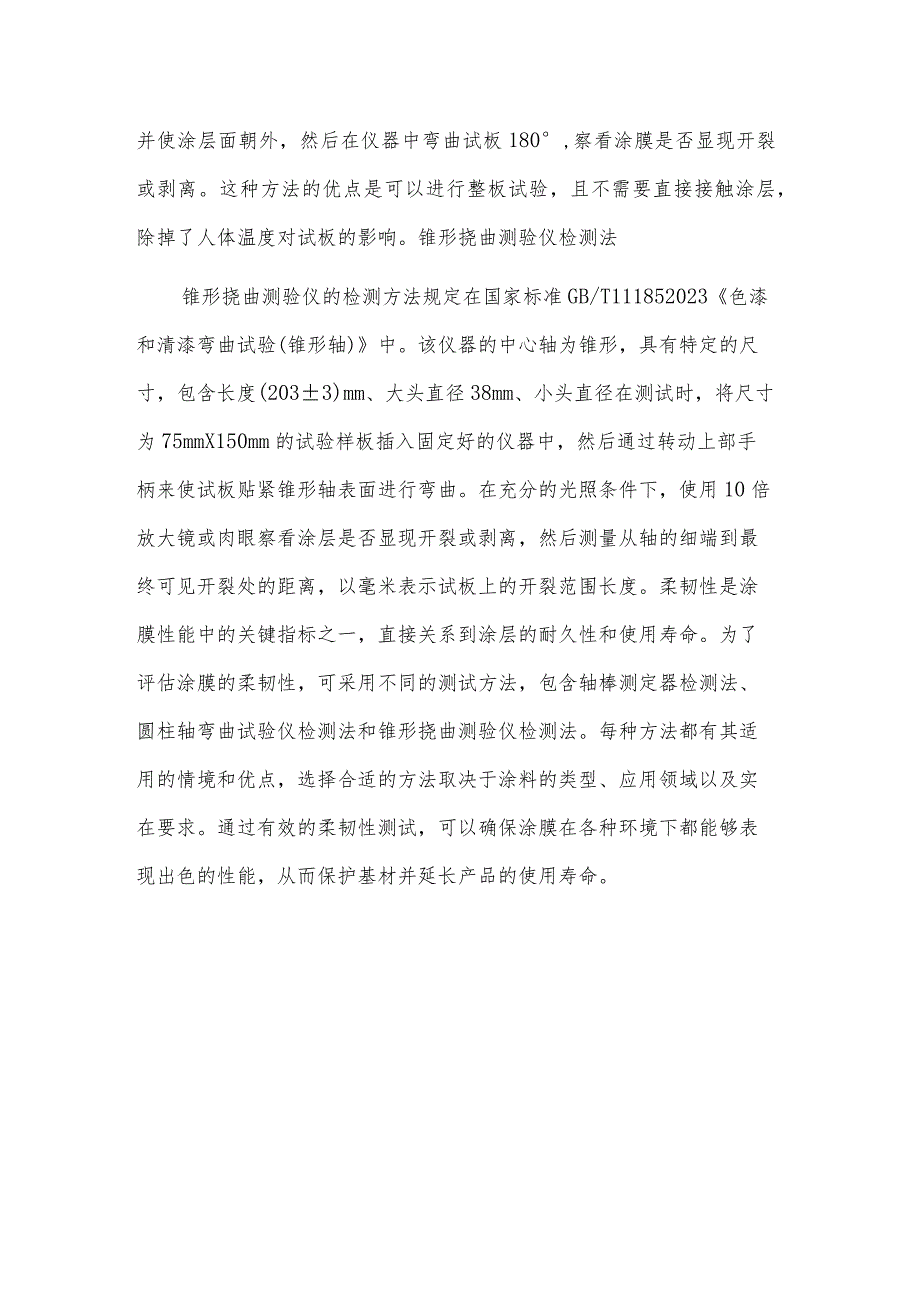

3、。测试时，试板被插入轴中，并使涂层面朝外，然后在仪器中弯曲试板180,察看涂膜是否显现开裂或剥离。这种方法的优点是可以进行整板试验，且不需要直接接触涂层，除掉了人体温度对试板的影响。锥形挠曲测验仪检测法锥形挠曲测验仪的检测方法规定在国家标准GB/T111852023色漆和清漆弯曲试验(锥形轴)中。该仪器的中心轴为锥形，具有特定的尺寸，包含长度(2033)mm、大头直径38mm、小头直径在测试时，将尺寸为75mmX150mm的试验样板插入固定好的仪器中，然后通过转动上部手柄来使试板贴紧锥形轴表面进行弯曲。在充分的光照条件下，使用10倍放大镜或肉眼察看涂层是否显现开裂或剥离，然后测量从轴的细端到最终可见开裂处的距离，以毫米表示试板上的开裂范围长度。柔韧性是涂膜性能中的关键指标之一，直接关系到涂层的耐久性和使用寿命。为了评估涂膜的柔韧性，可采用不同的测试方法，包含轴棒测定器检测法、圆柱轴弯曲试验仪检测法和锥形挠曲测验仪检测法。每种方法都有其适用的情境和优点，选择合适的方法取决于涂料的类型、应用领域以及实在要求。通过有效的柔韧性测试，可以确保涂膜在各种环境下都能够表现出色的性能，从而保护基材并延长产品的使用寿命。
