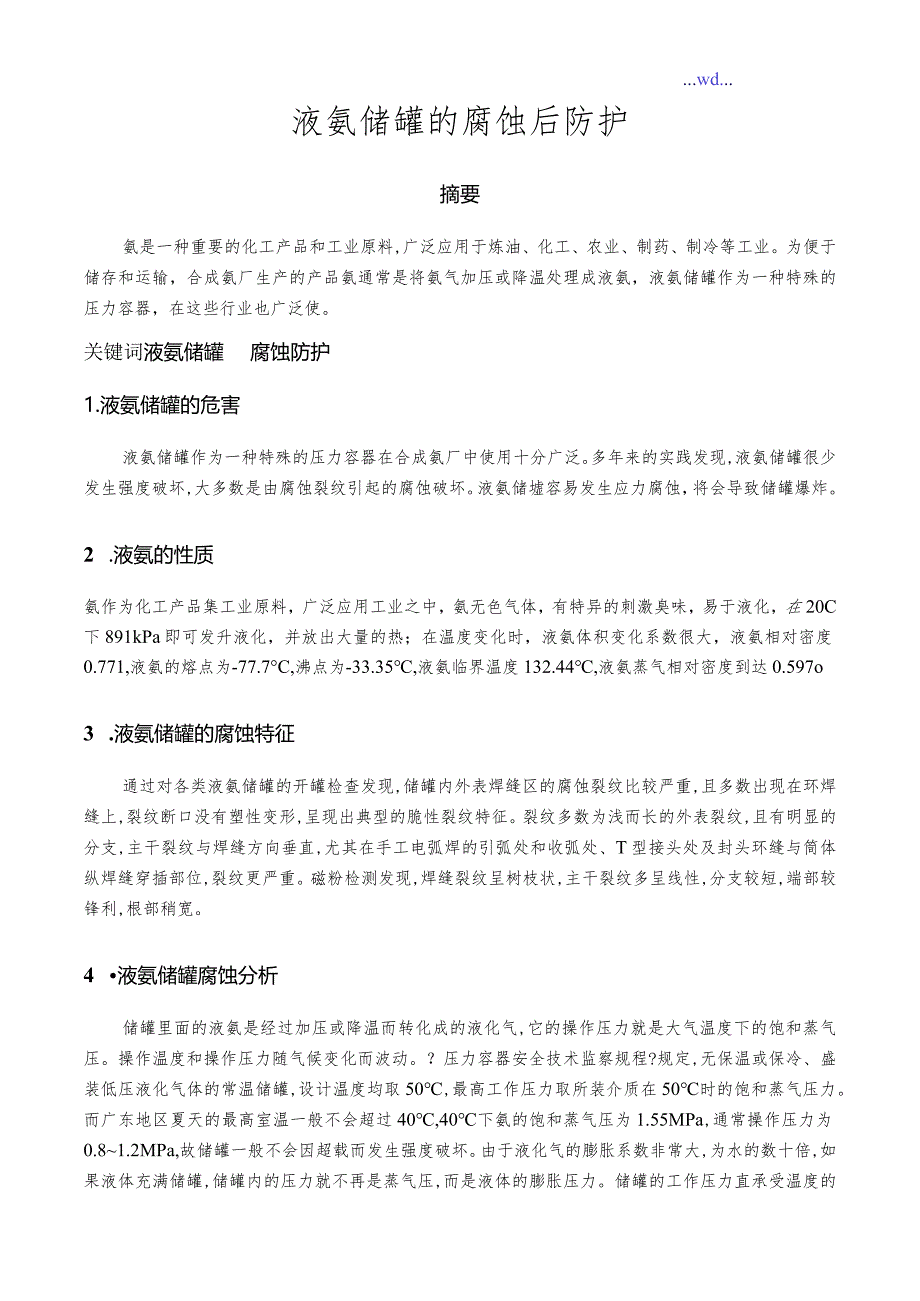

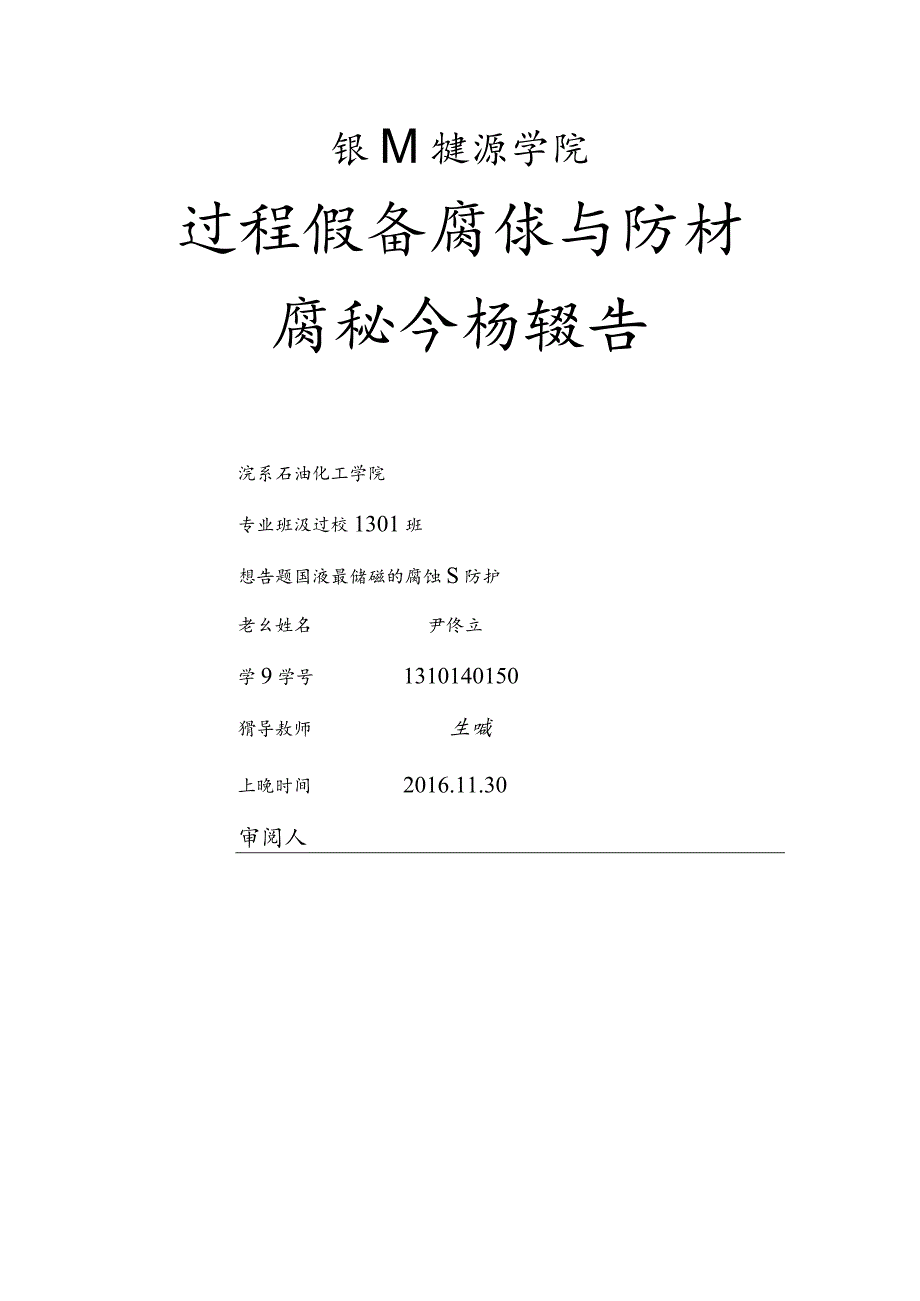

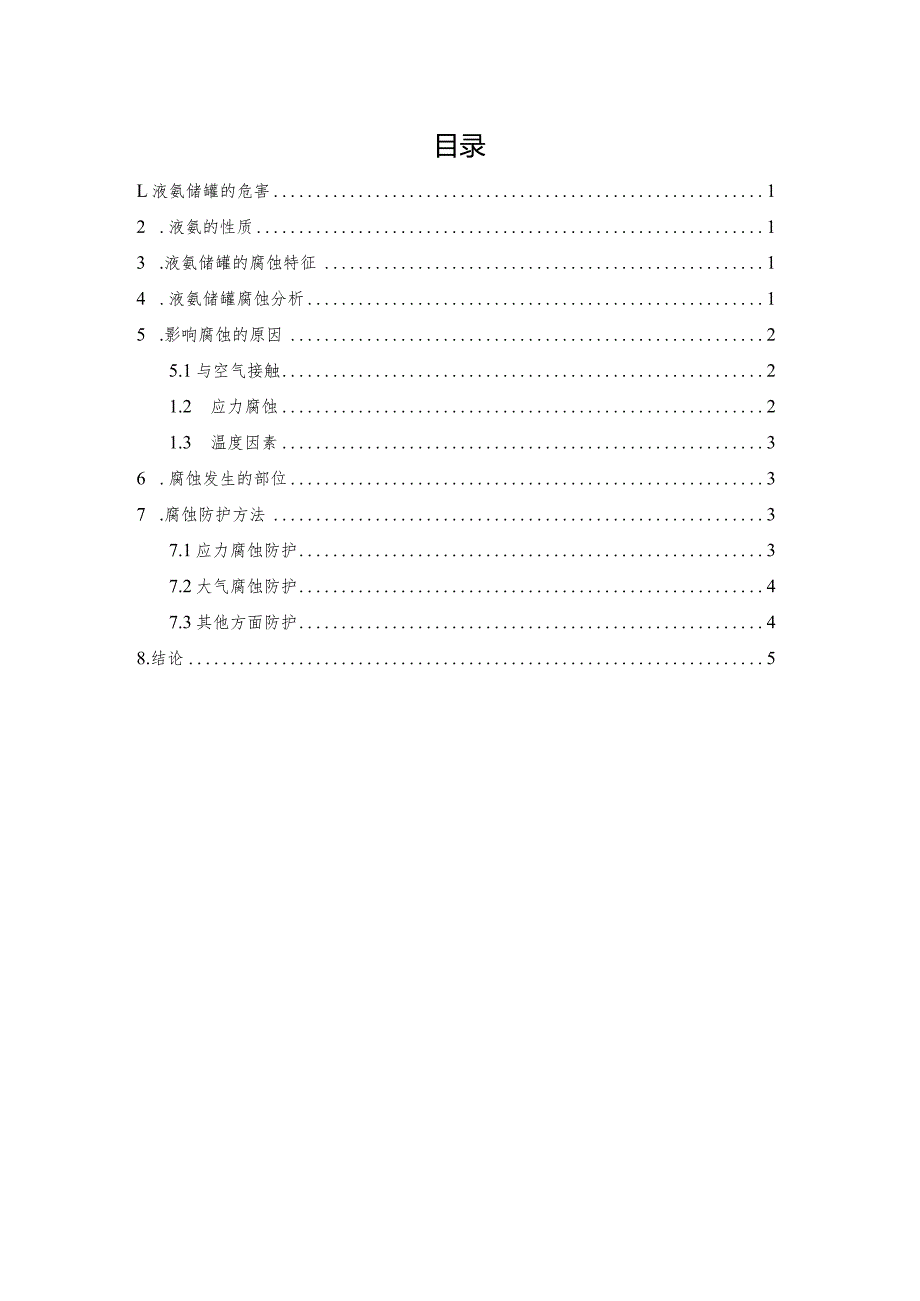

1、银M犍源学院过程假备腐俅与防材腐秘今杨辍告浣系石油化工学院专业班汲过校1301班想告题国液最储磁的腐蚀S防护老幺姓名尹佟立学9学号1310140150猾导敖师生喊上晚时间2016.11.30审阅人目录L液氨储罐的危害12 .液氨的性质13 .液氨储罐的腐蚀特征14 .液氨储罐腐蚀分析15 .影响腐蚀的原因25.1与空气接触21.2 应力腐蚀21.3 温度因素36 .腐蚀发生的部位37 .腐蚀防护方法37.1应力腐蚀防护37.2大气腐蚀防护47.3其他方面防护48.结论5.wd.液氨储罐的腐蚀后防护摘要氨是一种重要的化工产品和工业原料,广泛应用于炼油、化工、农业、制药、制冷等工业。为便于储存和运
2、输，合成氨厂生产的产品氨通常是将氨气加压或降温处理成液氨，液氨储罐作为一种特殊的压力容器，在这些行业也广泛使。关键词液氨储罐腐蚀防护1.液氨储罐的危害液氨储罐作为一种特殊的压力容器在合成氨厂中使用十分广泛。多年来的实践发现,液氨储罐很少发生强度破坏,大多数是由腐蚀裂纹引起的腐蚀破坏。液氨储墟容易发生应力腐蚀，将会导致储罐爆炸。2 .液氨的性质氨作为化工产品集工业原料，广泛应用工业之中，氨无色气体，有特异的刺激臭味，易于液化，在20C下891kPa即可发升液化，并放出大量的热；在温度变化时，液氨体积变化系数很大，液氨相对密度0.771,液氨的熔点为-77.7C,沸点为-33.35,液氨临界温度1
3、32.44,液氨蒸气相对密度到达0.597o3 .液氨储罐的腐蚀特征通过对各类液氨储罐的开罐检查发现,储罐内外表焊缝区的腐蚀裂纹比较严重,且多数出现在环焊缝上,裂纹断口没有塑性变形,呈现出典型的脆性裂纹特征。裂纹多数为浅而长的外表裂纹,且有明显的分支,主干裂纹与焊缝方向垂直,尤其在手工电弧焊的引弧处和收弧处、T型接头处及封头环缝与筒体纵焊缝穿插部位,裂纹更严重。磁粉检测发现,焊缝裂纹呈树枝状,主干裂纹多呈线性,分支较短,端部较锋利,根部稍宽。4 液氨储罐腐蚀分析储罐里面的液氨是经过加压或降温而转化成的液化气,它的操作压力就是大气温度下的饱和蒸气压。操作温度和操作压力随气候变化而波动。？压力容器
4、安全技术监察规程?规定,无保温或保冷、盛装低压液化气体的常温储罐,设计温度均取50,最高工作压力取所装介质在50时的饱和蒸气压力。而广东地区夏天的最高室温一般不会超过40,40下氨的饱和蒸气压为1.55MPa,通常操作压力为0.81.2MPa,故储罐一般不会因超载而发生强度破坏。由于液化气的膨胀系数非常大,为水的数十倍,如果液体充满储罐,储罐内的压力就不再是蒸气压,而是液体的膨胀压力。储罐的工作压力直承受温度的影响,温度每升高1,液氨储罐的压力就可升高1.3161.875MPa,温度只要升高35,储罐就会因严重超载而爆炸。因此,?压力容器安全技术监察规程?规定了储罐在不同充液温度下的装量系数,
5、以保证储罐内有足够的气体空间。如果储罐在投入使用前抽气不完全,就很容易使空气掺杂在里面。液氨在充装、排料及检修等过程中,也会受到空气的污染,储罐焊健处存在由于操作压力引起的拉应力和焊接剩余应力。在拉应力状态下,碳钢在被空气污染的液氨环境中很容易发生应力腐蚀破坏。5 .影响腐蚀的原因5.1 与空气接触设备、管道的焊接质量、连接阀门、法兰、垫片、螺纹连接的安装质量问题，以及设备密封装置的损坏，储罐在投进使用前抽气不完全,使空气掺杂在里面；内部介质的热响应，液相温度未到达饱和温度为过冷状态，热量由储罐内壁传入后液体会沿容器壁面上升，与过冷液体混合。同时，在液氨充装、排料及检验等过程中，也会受到空气的
6、污染，储罐焊缝处存在由于操纵压力引起的拉应力和焊接剩余应力。在拉应力状态下,碳钢在被空气污染的液氨环境中很轻易发生应力腐蚀破坏。5.2 应力腐蚀空气中的02、Co2、N2都会促进液氨对罐壁材料的腐蚀。不管是在气相或液相中，氨、02和N2与碳钢或低合金钢组成了应力腐蚀环境,产生应力腐蚀(SCC)。其腐蚀的机理为：在含02的液氨中，钢外表吸附02形成氧膜，这使腐蚀电位保持在正值，当材料受拉力产生应变后,膜被破坏，暴露出来的新鲜外表(滑移阶)与氧膜的金属外表组成微电池，产生快速溶解。在没有其他杂质存在时，02能在裸露金属外表上再成膜,抑制应力腐蚀的产生；而当液氨中同时溶有N2时，由于N2与02在滑移
7、阶上产生“竞争吸附，阻止局部裸露滑移阶的再钝化,从而增加钢的应力腐蚀断裂敏感性。上述有关应力腐蚀的条件，只要缺任何一种，应力腐蚀均不能发生。而空气中的CO2那么会导致全面腐蚀,其腐蚀机理为：阴极反响公式：02+2NH4+4e0H2NH3阳极反响公式：2Fe2Fe2+4e整个反响公式：O2+2NH4+2Fe2Fe2+20H+2NH在液氨储罐内有C02气体共存时，那么将会生成碳酸铁，2NH3+CO2NH4CO2NH2NH4CO2NH2NH4+NH2CO2-在该反响中，碳基甲酸氨对液氨储罐的碳钢会产生强烈腐蚀作用，加剧腐蚀破坏。在含02液氨之中，由于钢外表会吸附02,从而将会形成氧化膜，为此导致腐蚀
8、电位为正值，当储罐材料在受到拉力变形后，膜就会被破坏，导致新鲜暴露的外表与氧产生溶解。5.3 温度因素储存温度也会对应力腐蚀产生影响，0以上常温操纵的储罐，液氨储罐易发生应力腐蚀，同时，对于液氨储罐的应力腐蚀，在温度因素影响下，也会形成液氨储罐发生电化学腐蚀的过程，液氨储罐温度的升高，有助于液氨储罐腐蚀进展，低温液氨储罐在储存中，液氨氧含量会不断蒸发减少，而常温液氨储罐中，其液氨中氧含量也不会降低，故此，也会加剧液氨储罐腐蚀的发生。6 .腐蚀发生的部位应用液氨储罐储存和运输氨，还将会面临液氨储罐腐蚀不安全因素，并且对液氨储罐检验发现，储罐很少会发生强度破坏，大多是由腐蚀裂纹引起的腐蚀破坏。内、
9、外介质腐蚀，容器壁厚减薄，外壁受大气的腐蚀作用，内壁为氨腐蚀。液氨储罐内的外表焊缝区，其腐蚀裂纹较为严重，呈现出脆性裂纹特征；裂纹多数为浅长外表裂纹，在手工电弧焊引弧处裂纹更严重。7 .腐蚀防护方法7.1 应力腐蚀防护由于SCC发生的三个基本条件是敏感材料、特定环境和拉应力，所以影响SCC的因素有冶金、环境和应力三个方面。因此，有效的防护方法就是消除这三个方面一切有害的因素。(1)材料选择。实践证明,材料强度越高,发生应力腐蚀的可能性越大。但不发生应力腐蚀的最低强度限与杂质含量及特性、应力大小、操作速度等因素有关。为了防止应力腐蚀,在综合考虑操作压力、剩余应力以及安全性和经济性的情况下,应尽可
10、能选用强度较低的钢材。(2)采用合理的构造和焊接工艺。构造上应防止焊缝过多、过于集中、焊缝不对称、焊缝穿插和焊接顺序不合理等造成的应力集中。制造时应防止强力组焊,防止咬边、错边等缺陷,并保证与介质接触的外表尽量光滑。制造完成后,应进展退炽热处理以去除焊后剩余热应力。正确的焊后热处理可以大大降低制造过程中的剩余应力,并可以降低焊接热影响区的峰值硬度。(3)对投入使用前的新储罐。应彻底去除里面的空气;在充装、排料及检修等过程中,采取一定的措施防止带进任何空气。对大型储罐应连续冷凝氨蒸气,而不凝气体大局部是空气,应将其排出。对较小的设备用抽气或蒸腾除去储罐里面的空气。总之,消除储罐里面的空气污染,可
11、以有效地防止应力腐蚀。(4)新投用的储罐,应按规定进展内外部检验并进展周期性的定期检验。对液、气相界面、引收瓠处及T型接头等易腐蚀部位应重点检验;对液面以下所有焊缝应进展100%碳粉或超声波探伤,假设条件允许,应对所有焊缝进展100%磁粉探伤。对检验出的裂纹应进展评估。因应力腐蚀界限断裂韧度JISCC大约只有材料常规断裂韧度W0.05的1/5,所以应根据断裂力学判据对裂纹进展安全等级评估,并给出处理意见及下次检验时间。对于不超过1/4壁厚和深度小于4mm的浅裂纹,可以采用打磨的方法进展机械消除,但要严格控制打磨工艺;对于较深的裂纹,先进展打磨处理后再进展补焊。补焊前应先预热加温以防止焊接硬化,
12、焊接时宜采用低氢焊条,焊后进展探伤复查,并进展去应力处理。(5)定期检测液氨浓度和含水率。发现水分低于临界浓度应及时补充水分,使含水率始终保持在0.2%1%的范围。另外，还可参加其它抑制剂，如参加100gg的冷冻机油或5gg菜籽油或1050gg的硅油作为应力腐蚀抑制剂，都可有效地抑制液氨引起的应力腐蚀。7.2 大气腐蚀防护大气防护一般从材料，镀层和环境入手，由于前面已经选定了材料，但是环境一般不好改变，因此只能从镀层下手了。做好外表处理工作，应该先去除油污再除锈，将设备附着物以及其它杂质冲洗干净，并且对于油污部位采用丙酮、乙醇等有机溶剂进展擦拭。采用防腐涂料，在配置中，应先预热备到60。到80
13、。左右，在称量中也一定要注意做到细致准确，屡次混合涂料，确保涂料的黏度。高分子复合修复材料，具有超强的粘着力，可以防止机械加工，也不会受到无补焊热应力热的影响，在涂料配置中应该确保和料时间在五分钟以上，确保涂料的使用质量。7.3 其他方面防护7.3.1 保温处理可以液氨储罐定期进展相应的保温处理，使液氨能够在低温下储存，这样可以减少氧的含量；并且，还需去除储罐内的空气，减少氧及其它气体，防止储罐发生空气污染，从而能够有效防止液氨储罐发生应力腐蚀。7.3.2 提升焊接工艺采用合理焊接工艺，防止焊缝过多且过于集中，防止强力组焊，同时防止咬边，保证接触外表光滑，并且进展正确的焊后热处理，降低制造过程中的剩余应力。加强对焊缝探伤检测，还要加强对焊条的库存管理（焊药需要一定的干湿度和温度存放），更不能因为作业时工人焊接不同设备而彼此之间用错焊条，这就会给产品质量埋下隐患。8 .结论综上所述，针对实际液氨储罐使用中，应该采取有效防腐措施，防止液氨储罐腐蚀的发生，应用新型聚合物耐磨涂料以及高分子复合修复材料，在其外表涂有机层防腐，防止腐蚀作用对液氨储罐泵的影响，提高液氨储罐的使用效率。
