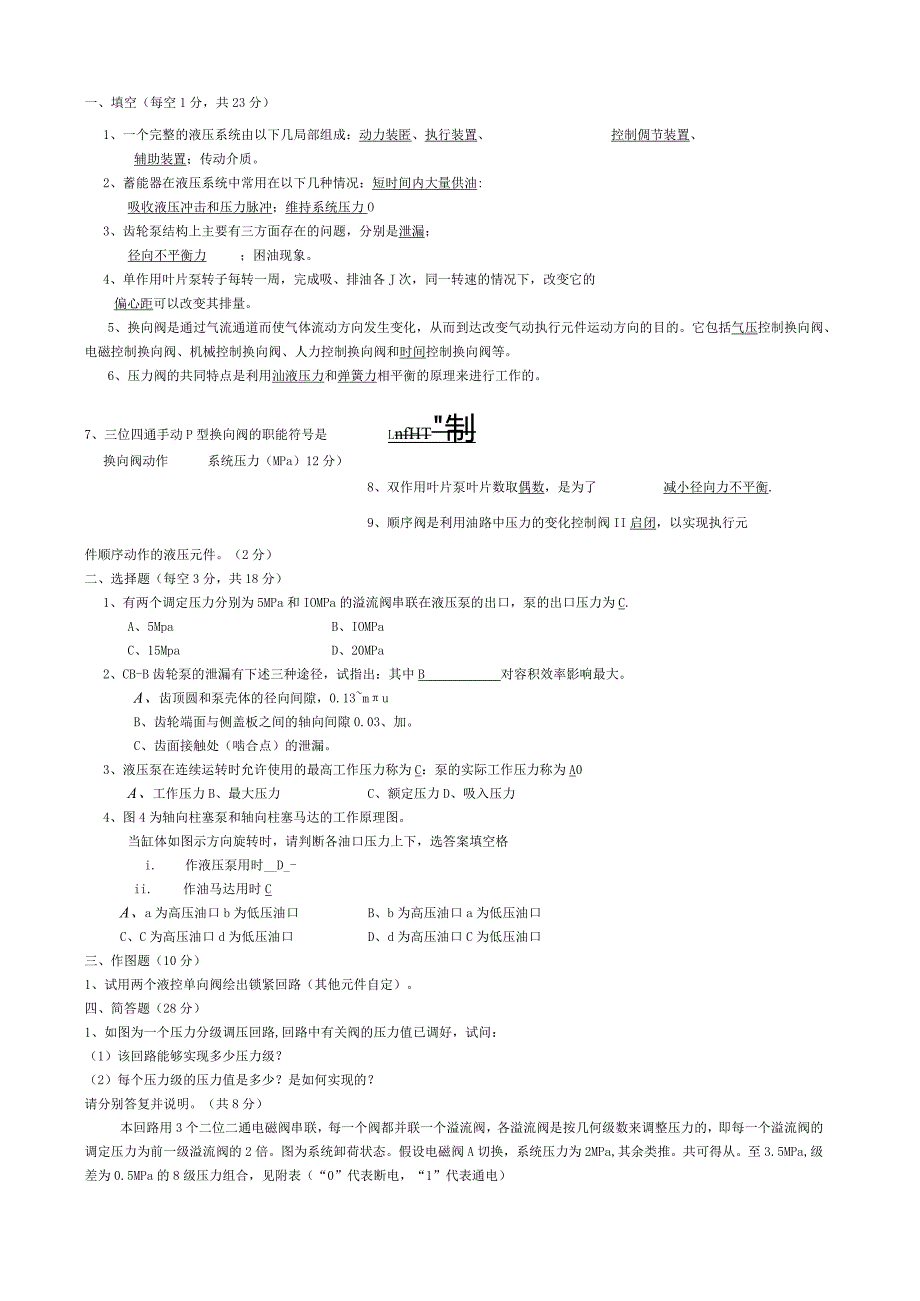

1、一、填空（每空1分，共23分）1、一个完整的液压系统由以下几局部组成：动力装匿、执行装置、控制倜节装置、辅助装置；传动介质。2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油:吸收液压冲击和压力脉冲；维持系统压力O3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。4、单作用叶片泵转子每转一周，完成吸、排油各J次，同一转速的情况下，改变它的偏心距可以改变其排量。5、换向阀是通过气流通道而使气体流动方向发生变化，从而到达改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。6、压力阀的共同特点是利用
2、汕液压力和弹簧力相平衡的原理来进行工作的。7、三位四通手动P型换向阀的职能符号是LnfHT制换向阀动作系统压力（MPa）12分）8、双作用叶片泵叶片数取偶数，是为了减小径向力不平衡.9、顺序阀是利用油路中压力的变化控制阀II启闭，以实现执行元件顺序动作的液压元件。（2分）二、选择题（每空3分，共18分）1、有两个调定压力分别为5MPa和IOMPa的溢流阀串联在液压泵的出口，泵的出口压力为C.A、5MpaB、IOMPaC、15MpaD、20MPa2、CB-B齿轮泵的泄漏有下述三种途径，试指出：其中B对容积效率影响最大。A、齿顶圆和泵壳体的径向间隙，0.13muB、齿轮端面与侧盖板之间的轴向间隙0
3、.03、加。C、齿面接触处（啮合点）的泄漏。3、液压泵在连续运转时允许使用的最高工作压力称为C：泵的实际工作压力称为A0A、工作压力B、最大压力C、额定压力D、吸入压力4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。当缸体如图示方向旋转时，请判断各油口压力上下，选答案填空格i. 作液压泵用时_D_-ii. 作油马达用时CA、a为高压油口b为低压油口B、b为高压油口a为低压油口C、C为高压油口d为低压油口D、d为高压油口C为低压油口三、作图题（10分）1、试用两个液控单向阀绘出锁紧回路（其他元件自定）。四、简答题（28分）1、如图为一个压力分级调压回路,回路中有关阀的压力值已调好，试问：（1）该

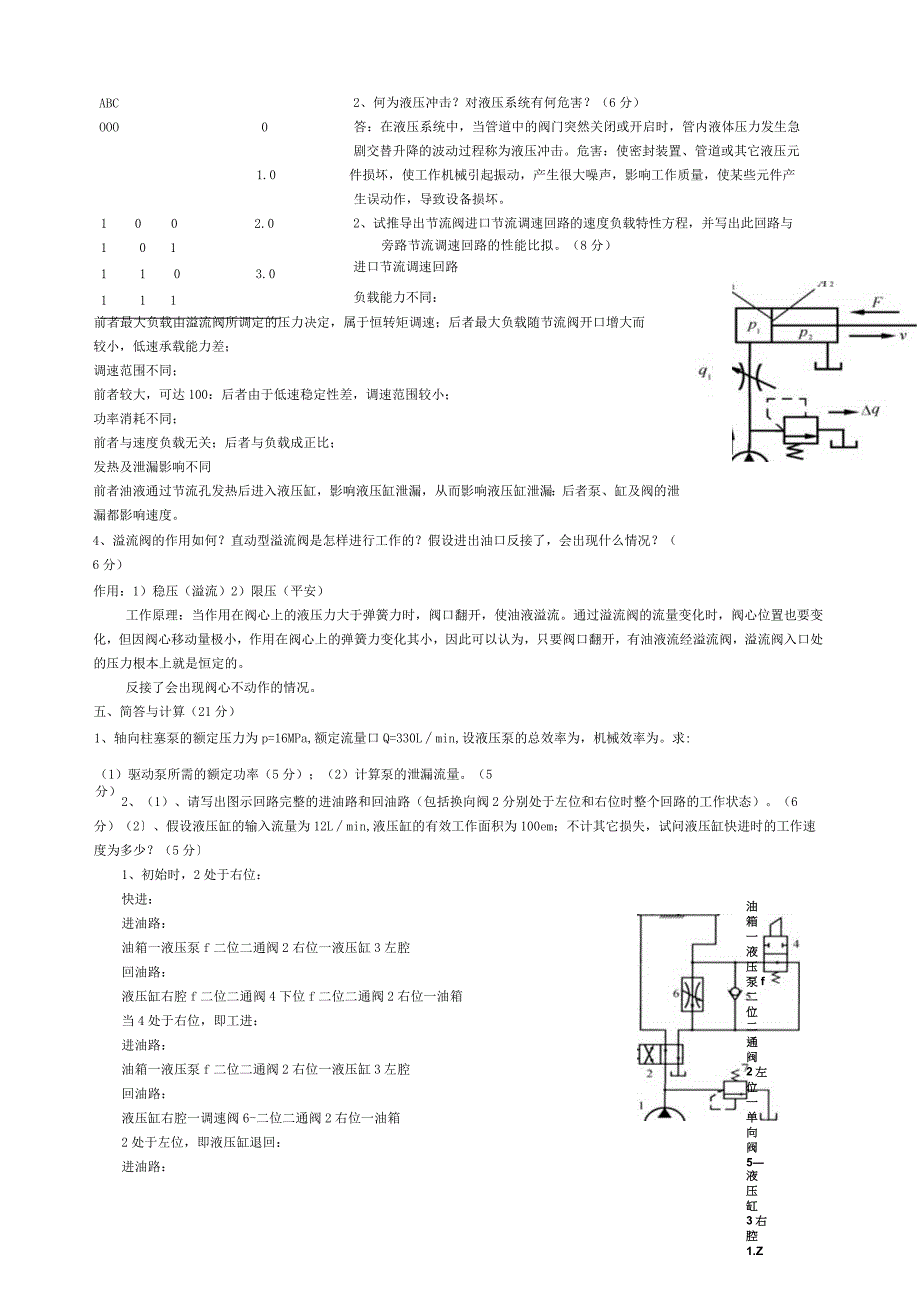

4、回路能够实现多少压力级？（2）每个压力级的压力值是多少？是如何实现的？请分别答复并说明。（共8分）本回路用3个二位二通电磁阀串联，每一个阀都并联一个溢流阀，各溢流阀是按几何级数来调整压力的，即每一个溢流阀的调定压力为前一级溢流阀的2倍。图为系统卸荷状态。假设电磁阀A切换，系统压力为2MPa,其余类推。共可得从。至3.5MPa,级差为0.5MPa的8级压力组合，见附表（“0”代表断电，“1”代表通电）ABC2、何为液压冲击？对液压系统有何危害？（6分）OOO0答：在液压系统中，当管道中的阀门突然关闭或开启时，管内液体压力发生急剧交替升降的波动过程称为液压冲击。危害：使密封装置、管道或其它液压元1
5、.0件损坏，使工作机械引起振动，产生很大噪声，影响工作质量，使某些元件产生误动作，导致设备损坏。1002.02、试推导出节流阀进口节流调速回路的速度负载特性方程，并写出此回路与1011103.0111旁路节流调速回路的性能比拟。（8分）进口节流调速回路负载能力不同：前者最大负载由溢流阀所调定的压力决定，属于恒转矩调速；后者最大负载随节流阀开口增大而较小，低速承载能力差；调速范围不同；前者较大，可达100：后者由于低速稳定性差，调速范围较小；功率消耗不同；前者与速度负载无关；后者与负载成正比；发热及泄漏影响不同前者油液通过节流孔发热后进入液压缸，影响液压缸泄漏，从而影响液压缸泄漏：后者泵、缸及阀
6、的泄漏都影响速度。4、溢流阀的作用如何？直动型溢流阀是怎样进行工作的？假设进出油口反接了，会出现什么情况？（6分）作用：1）稳压（溢流）2）限压（平安）工作原理：当作用在阀心上的液压力大于弹簧力时，阀口翻开，使油液溢流。通过溢流阀的流量变化时，阀心位置也要变化，但因阀心移动量极小，作用在阀心上的弹簧力变化其小，因此可以认为，只要阀口翻开，有油液流经溢流阀，溢流阀入口处的压力根本上就是恒定的。反接了会出现阀心不动作的情况。五、简答与计算（21分）1、轴向柱塞泵的额定压力为p=16MPa,额定流量口Q=330Lmin,设液压泵的总效率为，机械效率为。求:（1）驱动泵所需的额定功率（5分）；（2）计
7、算泵的泄漏流量。（5分）2、（1）、请写出图示回路完整的进油路和回油路（包括换向阀2分别处于左位和右位时整个回路的工作状态）。（6分）（2、假设液压缸的输入流量为12Lmin,液压缸的有效工作面积为100em；不计其它损失，试问液压缸快进时的工作速度为多少？（5分1、初始时，2处于右位：快进：进油路：油箱一液压泵f二位二通阀2右位一液压缸3左腔回油路：液压缸右腔f二位二通阀4下位f二位二通阀2右位一油箱当4处于右位，即工进：进油路：油箱一液压泵f二位二通阀2右位一液压缸3左腔回油路：液压缸右腔一调速阀6-二位二通阀2右位一油箱2处于左位，即液压缸退回：进油路：油箱一液压泵f二位二通阀2左位一单
8、向阀5液压缸3右腔1.Z回油路：液压缸左腔一二位二通阀2左位一油箱3、快进时：一、填空每空1分，共22分1、理想流体是指假想的无粘性、不可压缩的液体O（2分）2、蓄能器在液压系统中常用在以下几种情况：短时间内大帚供油；吸收液压冲击和压力脉冲：维持系统压力O3、调速阀由定差减压阀和节流阀串联而成。4、当温度升高时，液压油的粘度降低，当压力升高时，液压油的粘度超5、在定量液压泵变量液压马达容积调速回路中，当系统工作压力不变时，液压马达的输出功率是恒定的。6、背压阀的作用是使液压缸回路中具有一定压力，保证运动部件工作平衡（2分）；说出至少能作为背压阀使用的三种阀节流阀、溢流阀、顺序阀（答复出三种即可
9、）7、气压传动系统中，气动三联件是指分水滤气器、减压阀和油雾器.8、泵控马达容积调速的方式通常有定量泵和变量马达、变量泵和定量马达、变量泵和变量马达三种形式，其事变量泵和定量逝达为恒扭矩调速）9、液压缸中存在空气时，会使液压缸产生爬行或振动。为此,液压缸上要设置排气装置。二.选择题每空3分，共24分1、图示回路中，阀1和阀2的作用是.A、阀1起溢流作用，阀2起平安作用B、阀1起平安作用，阀2起溢流作用C、均起溢流作用D、均起平安作用2、液压泵的额定压力是A、泵进口处的压力；B、泵实际工作的压力；C、泵在连续运转时所允许的最高压力；D、泵在短时间内超载所允许的极限压力。3、拟定液压系统时，应对系
10、统的平安性和可靠性予以足够的重视。为防止过载，B是必不可少的。为防止垂直运动部件在系统失压情况下自由下落，在回油路中增加C或D是常用的措施。（每空2分）A、减压阀B、平安阀C、平衡阀D、换向阀4、如下图的调速回路，节流阀处在节流调速的工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。当负载F增大时，试分析：活塞缸的运动速度B。A、增大B、减小C、根本不变D、可能增大也可能减小5、如图，单杆活塞缸两腔有效面积A, A2,泵供油量Q,活塞左右 运动速度分别为u ” 2o1）假设A=2A2,那么大腔的流量为2；A、Q B、l.5Q C、L75Q D、2Q2）假设J=U 2 ,那么无杆腔活塞有效面积Al
11、为。A、Aa B、 2A2 C、2A? D、 孚 A26、在高压大 ,流量的液压缸中，活塞与活塞杆的连续须采用连接。A、锥销 B、螺纹 C、半环式 D、焊接三、答复相关问题28分1、指出图中各图形符号所表示的控制阀名称（每空1分，共6分）：a：溢流阀b:减压阀c:顺序阀d： 电动三位四通换向阀 e:单向阀f:调速阀2、分别写出以下三种气动三位四通换向阀的中位机能类型。（每空2分，共6分）a： Y 型 b:0 型c: P P3、如何利用两个调速阀串联实现两种不同工进速度的换接?试绘出能实现此换接的回路。（其它元件 自定）（8分）请写出此同路完整的回路。（包括第一次工进进油路；第一次工进回油路；第
12、二次工进进油路，第二次工进PI油路；液压缸退同）（8分）一工进：油箱一液压泵一换向阀左位一调速阀A一二位二通阀左位一液压缸左腔同油路：液压缸右腔一三位四通阀左位一油箱二工进：油箱一液压泵一三位四通阀左位一调速阀Ai调速阀Bf液压缸左腔同油路：液压缸右腔一三位四通阀左位一油箱液压缸退回：E进油路：油箱一液压泵一换向阀右位一液压缸右腔同油路：液压缸左腔一单向阀T三位四通换向阀右位一油箱四、分析题（16分）1、什么是齿轮泵的困油现象？有什么危害？怎样消除？ （8分）（1）齿轮泵要平稳的工作，齿轮啮合的重叠系数必须大于1,于是总有两对轮齿同时啮合，并有一定的油液被围困在两对轮齿所形成的封闭空腔之间，这
13、个封闭口腔的容积开始随着齿轮转动逐渐减小，以后又逐渐加大。（2）封闭腔容积的减小会使被困油液受挤压并从缝隙中挤出而产生很高的压力，油液发热，并使机件（如轴承等）受到额外的负载；而封闭腔容积的增大双会造成局部真空，使油液中溶解的气体别离，产生气穴现象。这些都将使泵产生强烈的振动和噪声。（3）消除困油的方法，通常是在两侧盖板上开卸荷槽，使封闭腔容积减小时通过左右边的卸荷槽与压油腔相通，容积增大时通过右边的卸荷槽与吸油腔相通。2、一夹紧回路如下图，假设溢流阀调定压力为5MPa,减压阀调定压力为2.5MPa。试分析（1）活塞空载运动时A、B两点压力各为多少？（2）工件夹紧活塞停止后，A、B两点压力又各
14、为多少？（8分）pA=pB=0(2)pA=5MPapB=2.5MPa五、计算10分1、如图（a）所示，一单活塞杆液压缸，无杆腔的有效工作面积为A,有杆腔的有效工作面积为A,且4=24。当供油流量q=100Lmin时，回油流量是多少？假设液压缸差动连接,如图（b）,其它条件不变，那么进入液压缸无杆腔的流量为多少？1、2、（7=+=100+A2V2一、填空与选择每空1分，共26分1、压力控制阀按其用途不同，可分为溢流阀、减压阀、顺序阀和压力继电器四种根本形式，其符号各是1九TlLAJ。2、液压系统利用液体的j来传递动力。（2分）A、位能B、动能C、压力能D、热能3、在容积调速PI路中，定量泵和变量马达式调速回路是恒调速问路。（2分）4、4、在采用液控单向阀的双向锁紧回路中，为了保证执行元件的可靠锁紧，三位四通换向阀应采用H型中位机能。（2分）5、流量控制阀在系统中依靠改变阀口的通流面积来调节经过阀口的流量,以控制执行元件的运动速度;它分节流阀和调速阀两种,其符号分别是6、调速回路主要有节流调速回路、容积调速回路、容积节流调速回路三种。7、限制齿轮泵压力提高的主要因素是C（2分）A、流量脉动B、困油现象C、泄漏大D、径向力不平衡二、判断并在原题上改正每题2分.共16分1、背压阀的作用是使液压缸回路中具有一定压力，保证运动部件工作平衡。（）2、
