《混凝土砂含水率快速测定仪设计原理.docx》由会员分享，可在线阅读，更多相关《混凝土砂含水率快速测定仪设计原理.docx（3页珍藏版）》请在第壹文秘上搜索。

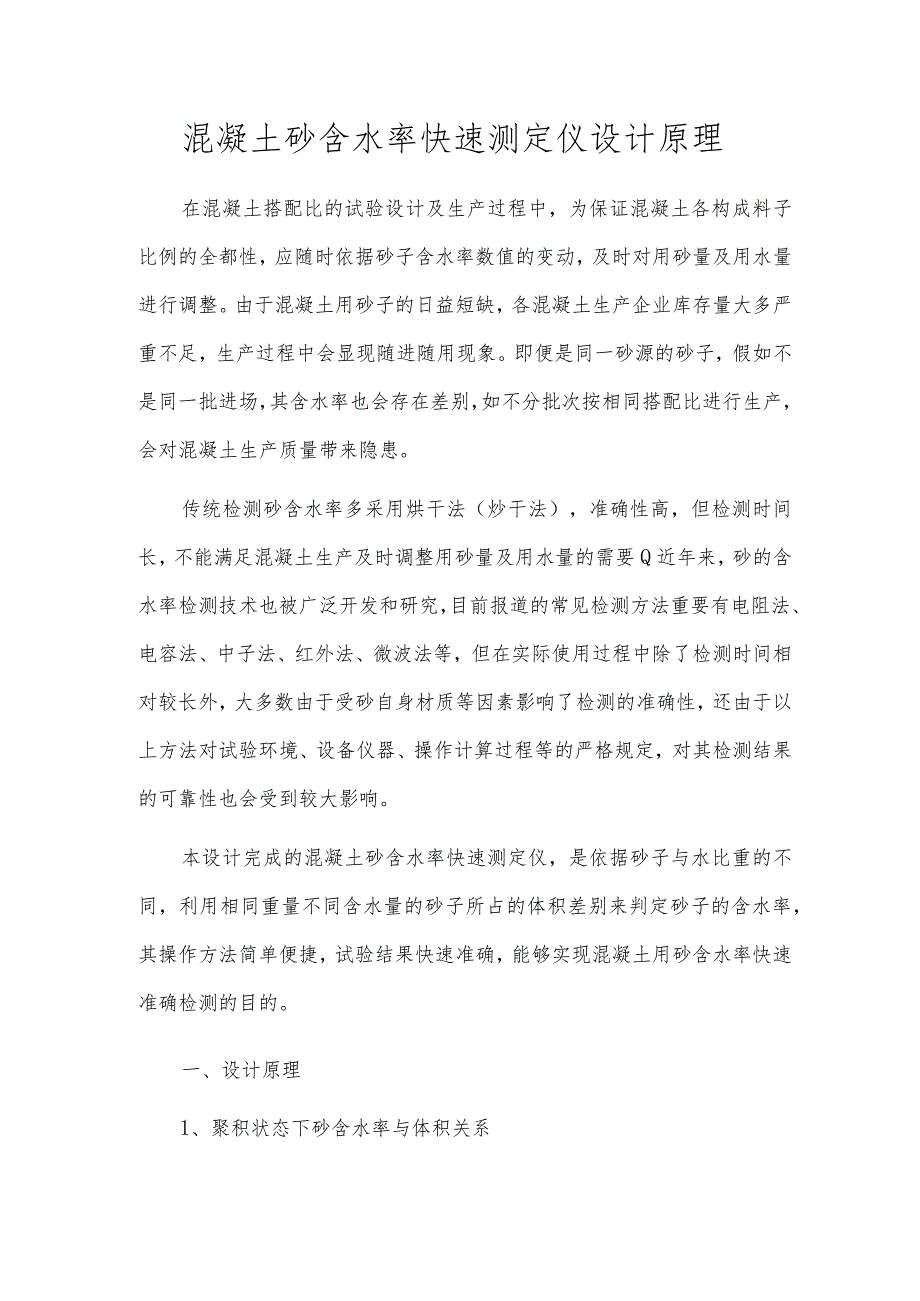

1、混凝土砂含水率快速测定仪设计原理在混凝土搭配比的试验设计及生产过程中，为保证混凝土各构成料子比例的全都性，应随时依据砂子含水率数值的变动，及时对用砂量及用水量进行调整。由于混凝土用砂子的日益短缺，各混凝土生产企业库存量大多严重不足，生产过程中会显现随进随用现象。即便是同一砂源的砂子，假如不是同一批进场，其含水率也会存在差别，如不分批次按相同搭配比进行生产，会对混凝土生产质量带来隐患。传统检测砂含水率多采用烘干法（炒干法），准确性高，但检测时间长，不能满足混凝土生产及时调整用砂量及用水量的需要Q近年来，砂的含水率检测技术也被广泛开发和研究，目前报道的常见检测方法重要有电阻法、电容法、中子法、红外

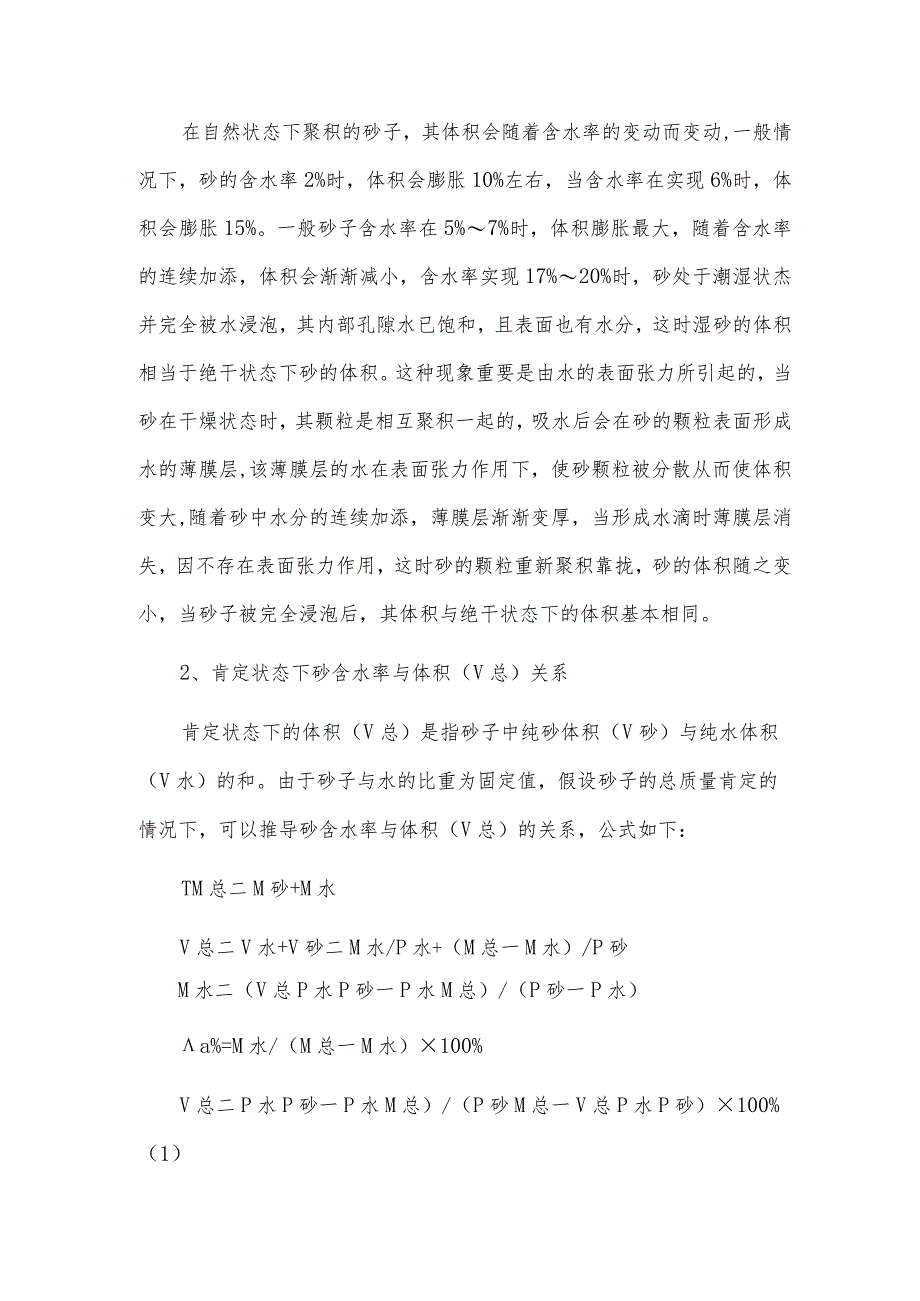

2、法、微波法等，但在实际使用过程中除了检测时间相对较长外，大多数由于受砂自身材质等因素影响了检测的准确性，还由于以上方法对试验环境、设备仪器、操作计算过程等的严格规定，对其检测结果的可靠性也会受到较大影响。本设计完成的混凝土砂含水率快速测定仪，是依据砂子与水比重的不同，利用相同重量不同含水量的砂子所占的体积差别来判定砂子的含水率，其操作方法简单便捷，试验结果快速准确，能够实现混凝土用砂含水率快速准确检测的目的。一、设计原理1、聚积状态下砂含水率与体积关系在自然状态下聚积的砂子，其体积会随着含水率的变动而变动,一般情况下，砂的含水率2%时，体积会膨胀10%左右，当含水率在实现6%时，体积会膨胀15
3、%。一般砂子含水率在5%7%时，体积膨胀最大，随着含水率的连续加添，体积会渐渐减小，含水率实现17%20%时，砂处于潮湿状杰并完全被水浸泡，其内部孔隙水已饱和，且表面也有水分，这时湿砂的体积相当于绝干状态下砂的体积。这种现象重要是由水的表面张力所引起的，当砂在干燥状态时，其颗粒是相互聚积一起的，吸水后会在砂的颗粒表面形成水的薄膜层,该薄膜层的水在表面张力作用下，使砂颗粒被分散从而使体积变大,随着砂中水分的连续加添，薄膜层渐渐变厚，当形成水滴时薄膜层消失，因不存在表面张力作用，这时砂的颗粒重新聚积靠拢，砂的体积随之变小，当砂子被完全浸泡后，其体积与绝干状态下的体积基本相同。2、肯定状态下砂含水率

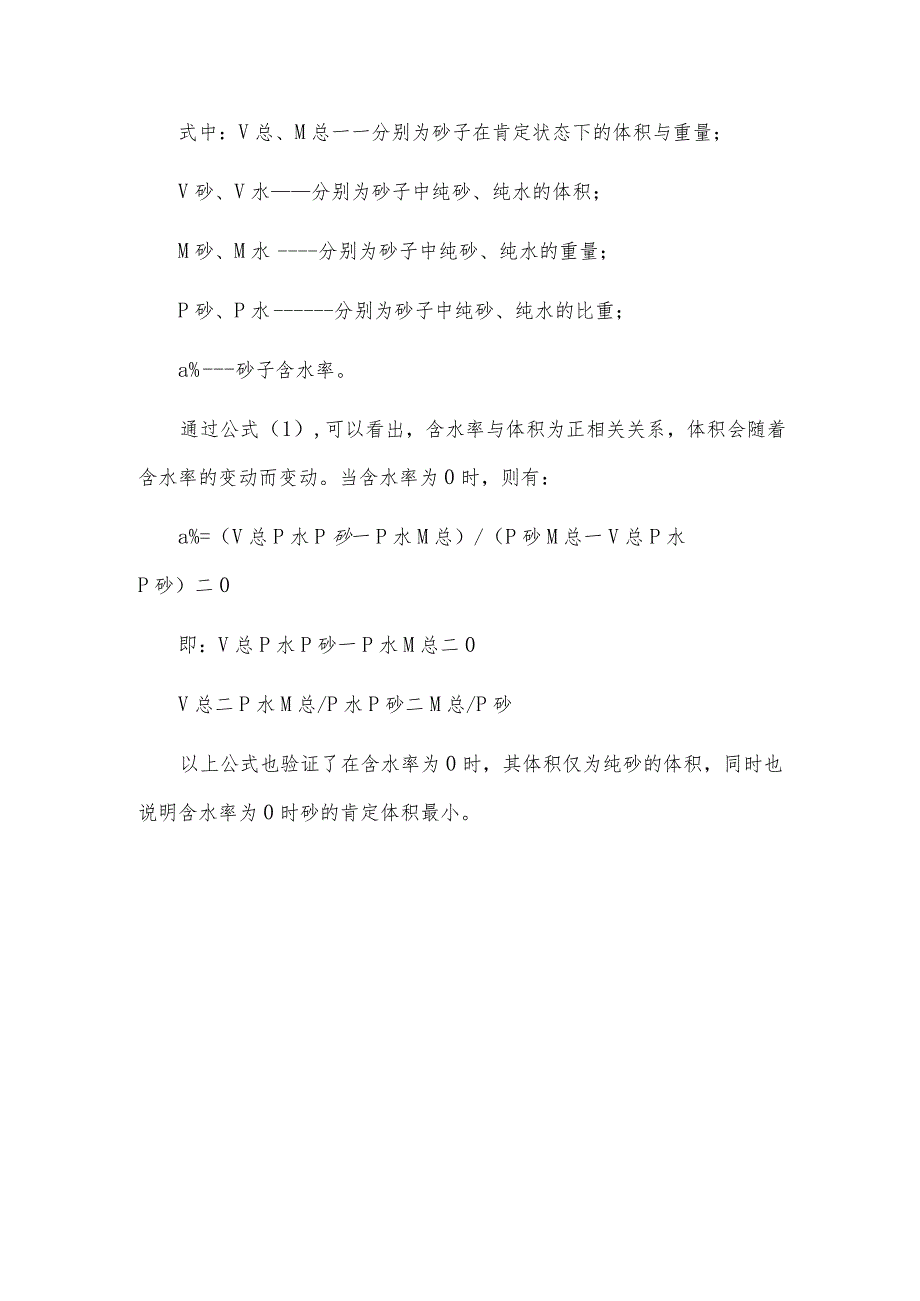

4、与体积（V总）关系肯定状态下的体积（V总）是指砂子中纯砂体积（V砂）与纯水体积（V水）的和。由于砂子与水的比重为固定值，假设砂子的总质量肯定的情况下，可以推导砂含水率与体积（V总）的关系，公式如下：TM总二M砂+M水V总二V水+V砂二M水/P水+（M总一M水）/P砂M水二（V总P水P砂一P水M总）/（P砂一P水）a%=M水/（M总一M水）100%V总二P水P砂一P水M总）/（P砂M总一V总P水P砂）100%（1）式中：V总、M总一一分别为砂子在肯定状态下的体积与重量；V砂、V水分别为砂子中纯砂、纯水的体积；M砂、M水分别为砂子中纯砂、纯水的重量；P砂、P水分别为砂子中纯砂、纯水的比重；a%砂子含水率。通过公式（1）,可以看出，含水率与体积为正相关关系，体积会随着含水率的变动而变动。当含水率为0时，则有：a%=（V总P水P砂一P水M总）/（P砂M总一V总P水P砂）二0即：V总P水P砂一P水M总二0V总二P水M总/P水P砂二M总/P砂以上公式也验证了在含水率为0时，其体积仅为纯砂的体积，同时也说明含水率为0时砂的肯定体积最小。
