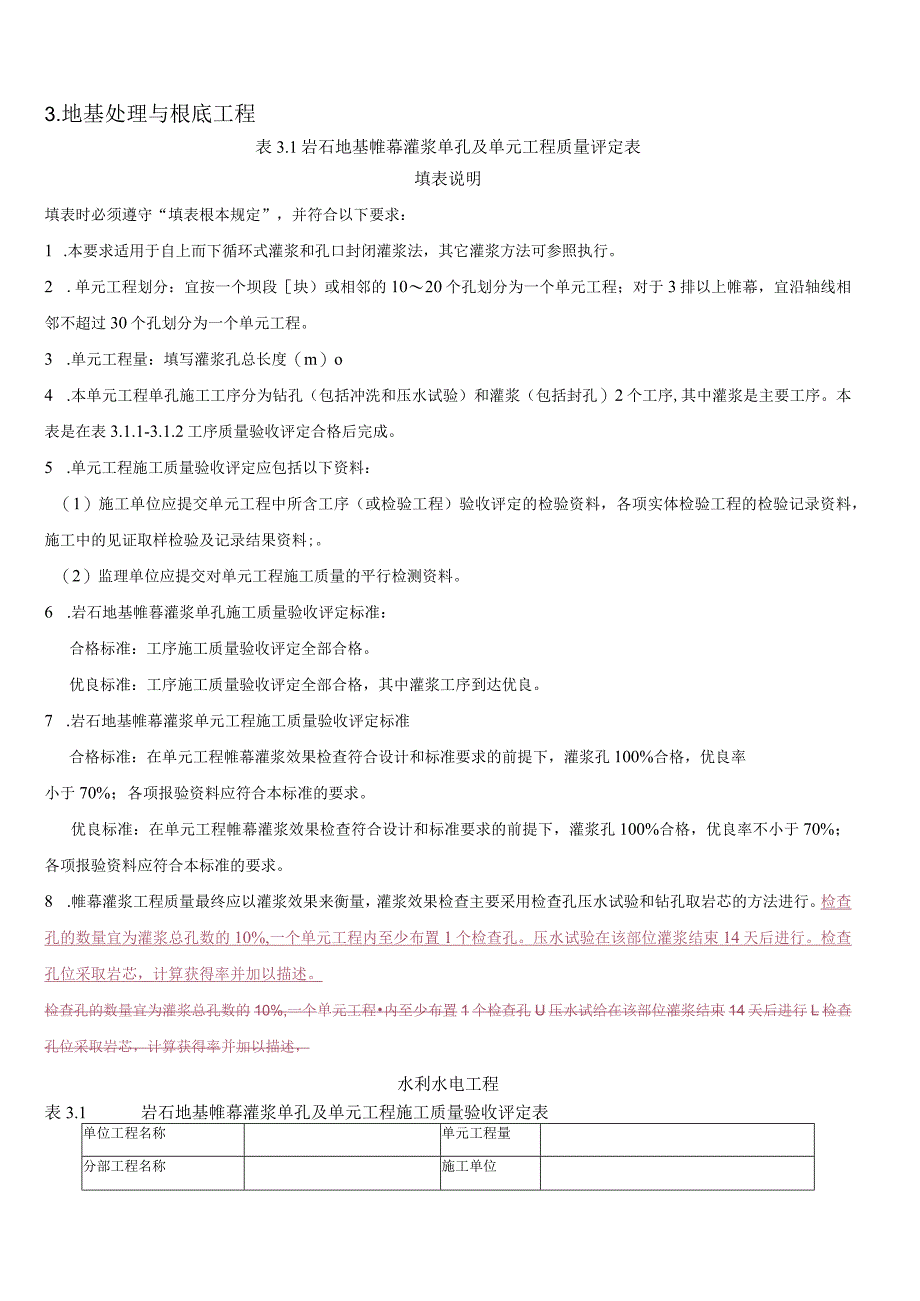

1、3.地基处理与根底工程表3.1岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表根本规定”，并符合以下要求：1 .本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。2 .单元工程划分：宜按一个坝段块）或相邻的1020个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。3 .单元工程量：填写灌浆孔总长度（m）o4 .本单元工程单孔施工工序分为钻孔（包括冲洗和压水试验）和灌浆（包括封孔）2个工序,其中灌浆是主要工序。本表是在表3.1.1-3.1.2工序质量验收评定合格后完成。5 .单元工程施工质量验收评定应包括以下资料：（
2、1）施工单位应提交单元工程中所含工序（或检验工程）验收评定的检验资料，各项实体检验工程的检验记录资料，施工中的见证取样检验及记录结果资料;。（2）监理单位应提交对单元工程施工质量的平行检测资料。6 .岩石地基帷暮灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。优良标准：工序施工质量验收评定全部合格，其中灌浆工序到达优良。7 .岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合本标准的要求。优良标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔1
3、00%合格，优良率不小于70%；各项报验资料应符合本标准的要求。8 .帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。检查孔的数量宜为灌浆总孔数的10%,一个单元工程内至少布置1个检查孔。压水试验在该部位灌浆结束14天后进行。检查孔位采取岩芯，计算获得率并加以描述。检查孔的数量宜为灌浆总孔数的10%,一个单元工程内至少布置1个检查孔U压水试给在该部位灌浆结束14天后进行L检查孔位采取岩芯，计算获得率并加以描述，水利水电工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期

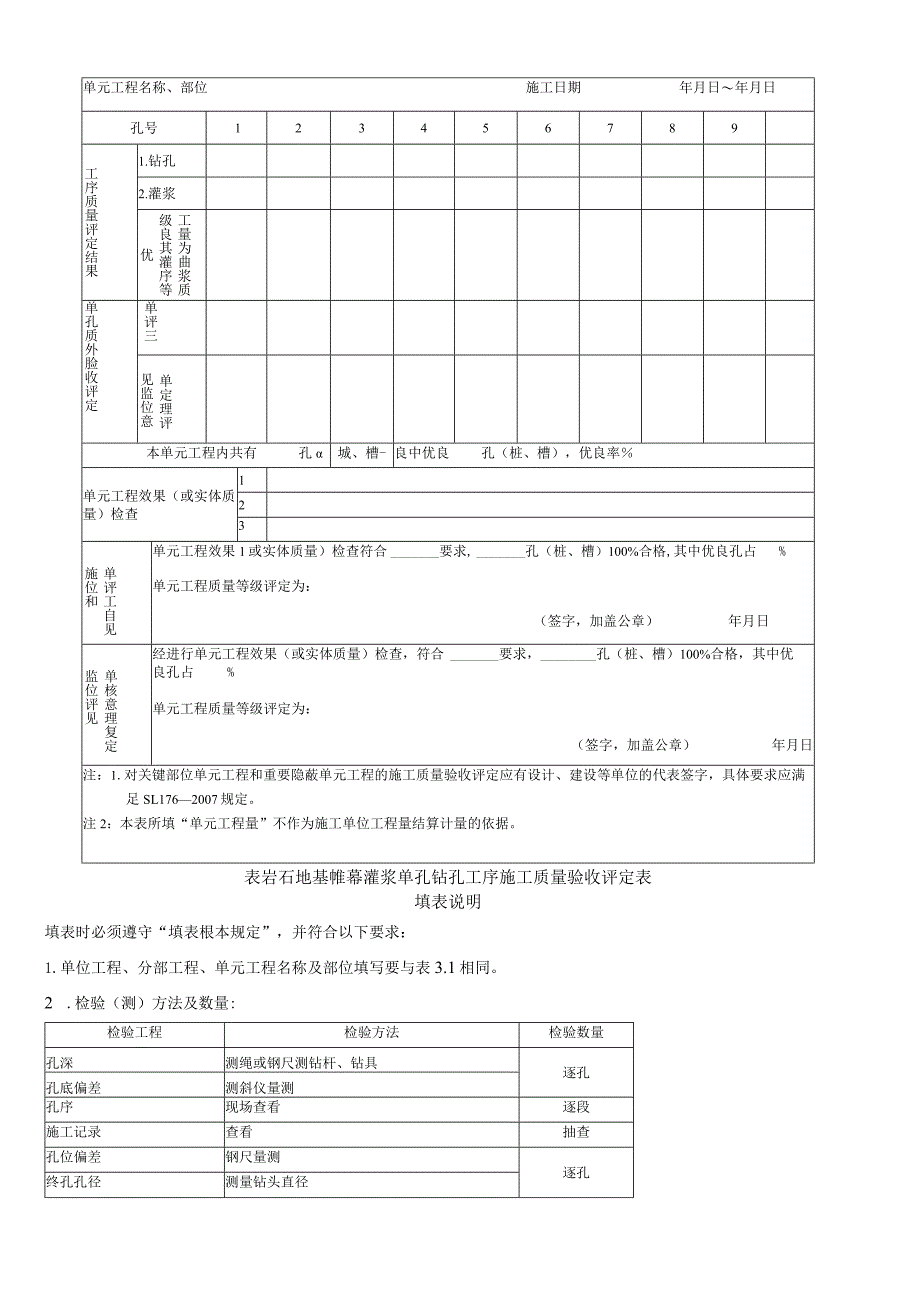

4、年月日年月日孔号123456789工序质量评定结果1.钻孔2.灌浆工量为曲浆质级良其灌序等优单孔质外脸收评定单评三单定理评见监位意本单元工程内共有孔城、槽-良中优良孔（桩、槽），优良率单元工程效果（或实体质量）检查123单评工自见施位和单元工程效果1或实体质量）检查符合要求,孔（桩、槽）100%合格,其中优良孔占%单元工程质量等级评定为：（签字，加盖公章）年月日单核意理复定监位评见经进行单元工程效果（或实体质量）检查，符合要求，孔（桩、槽）100%合格，其中优良孔占%单元工程质量等级评定为：（签字，加盖公章）年月日注：1.对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单
5、位的代表签字，具体要求应满足SL1762007规定。注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。表岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表根本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。2 .检验（测）方法及数量:检验工程检验方法检验数量孔深测绳或钢尺测钻杆、钻具逐孔孔底偏差测斜仪量测孔序现场查看逐段施工记录查看抽查孔位偏差钢尺量测逐孔终孔孔径测量钻头直径冲洗测绳量测孔深逐段裂隙冲洗和压水试验目测和检查记录3 .工序施工质量验收评定应提交以下资料：(1)施工单位各班(组)的初检记录、施工队复检记录

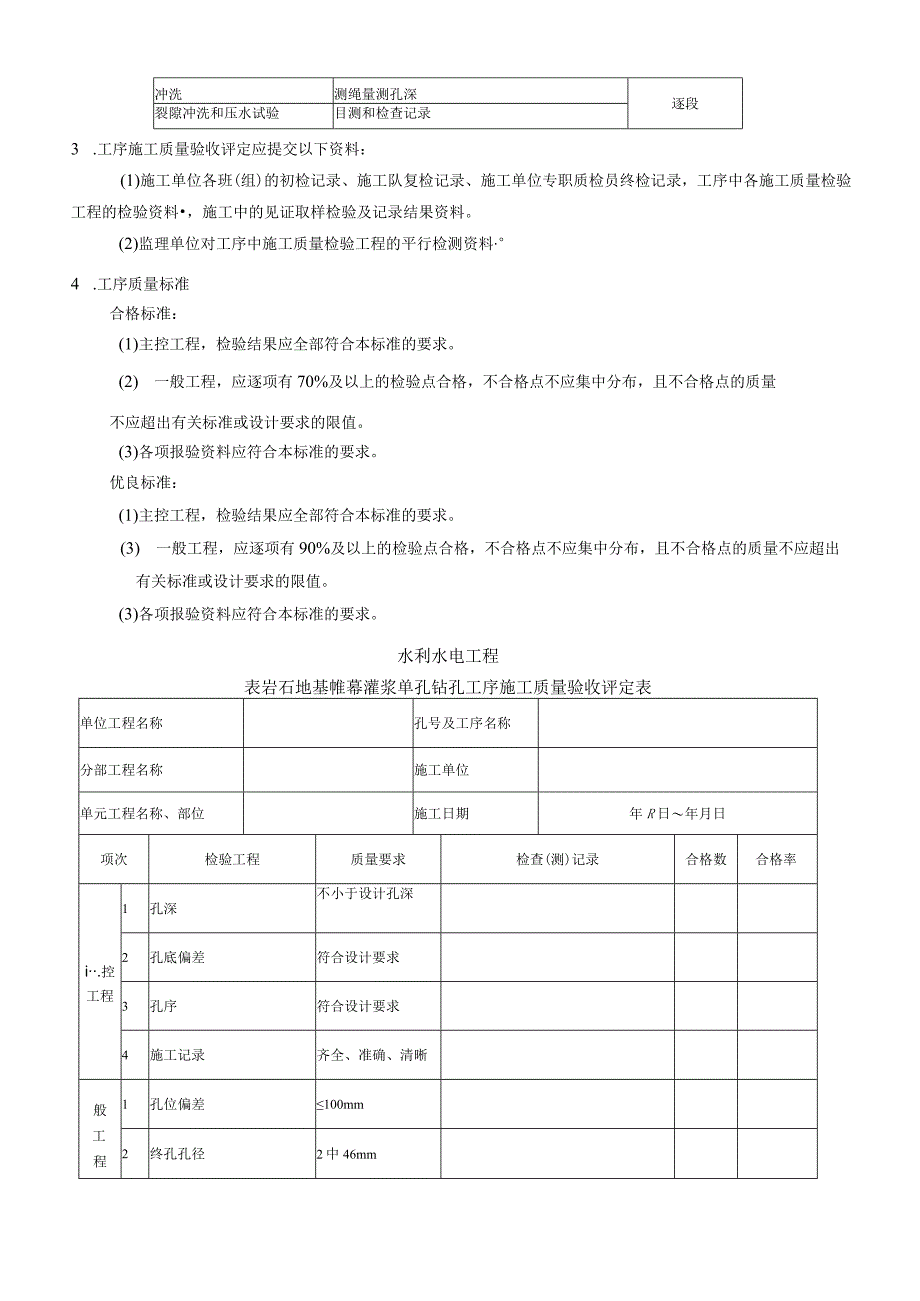

6、、施工单位专职质检员终检记录，工序中各施工质量检验工程的检验资料，施工中的见证取样检验及记录结果资料。(2)监理单位对工序中施工质量检验工程的平行检测资料4 .工序质量标准合格标准：(1)主控工程，检验结果应全部符合本标准的要求。(2) 一般工程，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关标准或设计要求的限值。(3)各项报验资料应符合本标准的要求。优良标准：(1)主控工程，检验结果应全部符合本标准的要求。(3) 一般工程，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关标准或设计要求的限值。(3)各项报验资料应符合本
7、标准的要求。水利水电工程表岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表单位工程名称孔号及工序名称分部工程名称施工单位单元工程名称、部位施工日期年R日年月日项次检验工程质量要求检查(测)记录合格数合格率i.控工程1孔深不小于设计孔深2孔底偏差符合设计要求3孔序符合设计要求4施工记录齐全、准确、清晰般工程1孔位偏差100mm2终孔孔径2中46mm3冲洗沉积厚度小于2(X)mm4裂隙冲洗和压水试验符合设计要求单评工自见施位意主控工程检验点100%合格，一般工程逐项检验点的合格率不低于,且不合格点不集中分布。工序质量等级评定为：(签字，加盖公章)年月日单核意理复定监位评见经复核，主控工程检验点100
8、%合格，一般工程逐项检验点的合格率不低于,且不合格点不集中分布。工序质量等级评定为：(签字，加盖公章)年月日表岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表填表说明填表时必须遵守“填表根本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。2 .检验(测)方法及数量：检验工程检验方法检验数量压力压力表或记录仪检测逐段浆液及变换比重秤、记录仪等检测结束标准体枳法或记录仪检测施工记录查看抽查灌浆段位置及段长测绳或钢尺测钻杆、钻具抽检灌浆管口距灌浆段底距离(仅用于循环式灌浆)钻杆、钻具、灌浆管量测或钢尺、测绳量测逐段特殊情况处理现场查看、记录检查逐项抬动观测值千分
9、表等量测逐段封孔现场查看或探测逐孔3 .工序施工质量验收评定应提交以下资料：(1)施工单位各班(组)的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验工程的检验资料，施工中的见证取样检验及记录结果资料。(2)监理单位对工序中施工质量检验工程的平行检测资料。4 .工序质量标准合格标准：(1)主控工程，检验结果应全部符合本标准的要求。(2) 般工程，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关标准或设计要求的限值。(3)各项报验资料应符合本标准的要求。优良标准：(1)主控工程，检验结果应全部符合本标准的要求。(2)一般工程，应逐项有
10、90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关标准或设计要求的限值。(3)各项报验资料应符合本标准的要求。水利水电工程表3.1.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表单位工程名称孔号及工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日年月日项次检验工程质量要求检查(测)记录合格数合格率主控工程1压力符合设计要求2浆液及变换符合设计要求3结束标准符合设计要求4施工记录齐全、准确、清晰般工程1灌浆段位置及段长符合设计要求2灌浆管口距灌浆段底距离(仅用于循环式灌浆)0.5m3特殊情况处理处理后不影响质量4抬动观测值符合设计要求5封孔符合设计要求单评工
11、自见施位意主控工程检验点100%合格，一般工程逐项检验点的合格率不低于,且不合格点不集中分布。工序质量等级评定为：(签字，加盖公章)年月日单核意理复定监位评见经复核，主控工程检验点100%合格，一般工程逐项检验点的合格率不低于,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表3.2岩石地基固结灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表根本规定”，并符合以下要求：1 .本要求适用于全孔一次灌浆，分段灌浆可按表3.1执行。2 .单元工程划分：宜按混凝土浇筑块（段）划分，或按施工分区划分为一个单元工程。3 .单元工程量：填写灌浆孔总长度（m）o4 .本单元工程单孔施
12、工工序分为钻孔（含冲洗）和灌浆（含封孔）2个工序，其中灌浆是主要工序。本表是在表3,2.13.2.2工序质量验收评定合格后完成。5 .单元工程施工质量验收评定应包括以下资料：（1）施工单位应提交单元工程中所含工序（或检验工程）验收评定的检验资料，各项实体检验工程的检验记录资料，施工中的见证取样检验及记录结果资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。6 .岩石地基固结灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。优良标准：工序施工质量验收评定全部合格，其中灌浆工序到达优良。7 .岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程固结灌浆效果
13、检查符合设计和标准要求的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合本标准的要求。优良标准：在单元工程固结灌浆效果检查符合设计和标准要求的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合本标准的要求。8 .固结灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用波速测试或检查孔压水试验等方法进行。测量岩体波速或静弹性模量，分别在灌浆结束14天、28天后进行，岩体波速或静弹性模量应符合设计要求。压水试验：检查孔数量不少于灌浆总孔数5机压水试验在灌浆结束3-7天后进行，检查孔合格率大于等于80%,不合格孔段透水率值小于等于L5q也为合格。测量岩体波速或静弹性模量，分别在灌浆结束14天、28天后进行，岩体波逋或静弹性模量应符合设计要求l试验：检存孔数量不少于灌浆总孔数5%,压水试脸在灌浆结束3-7天后进行，检查孔合格率大于等于80乐不合格孔段透水率值小于等于1.5q设为合格U水利水电工程表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日年月日孔号123456789序定果
