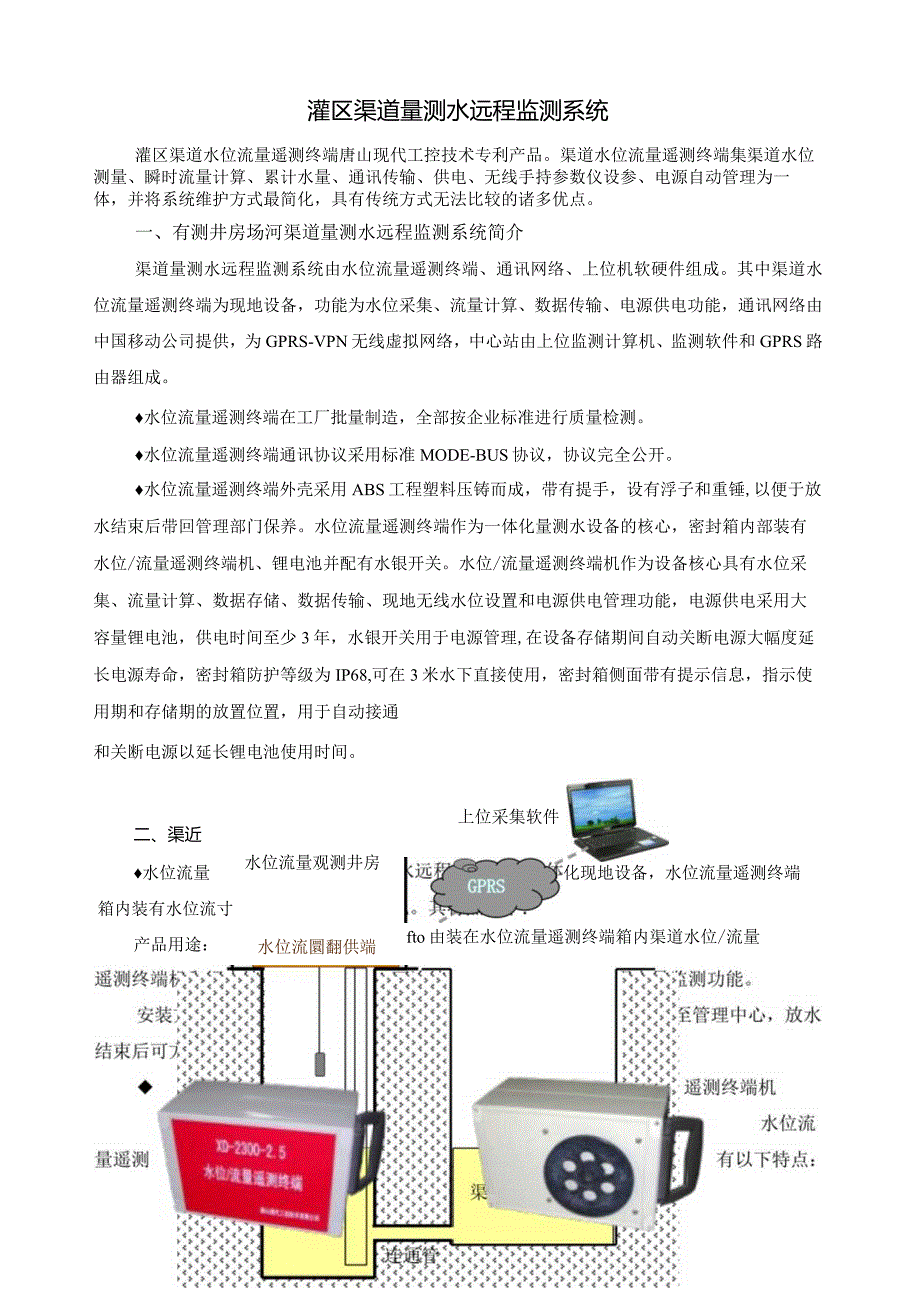

灌区渠道量测水远程监测系统.docx_第1页
第1页 / 共4页

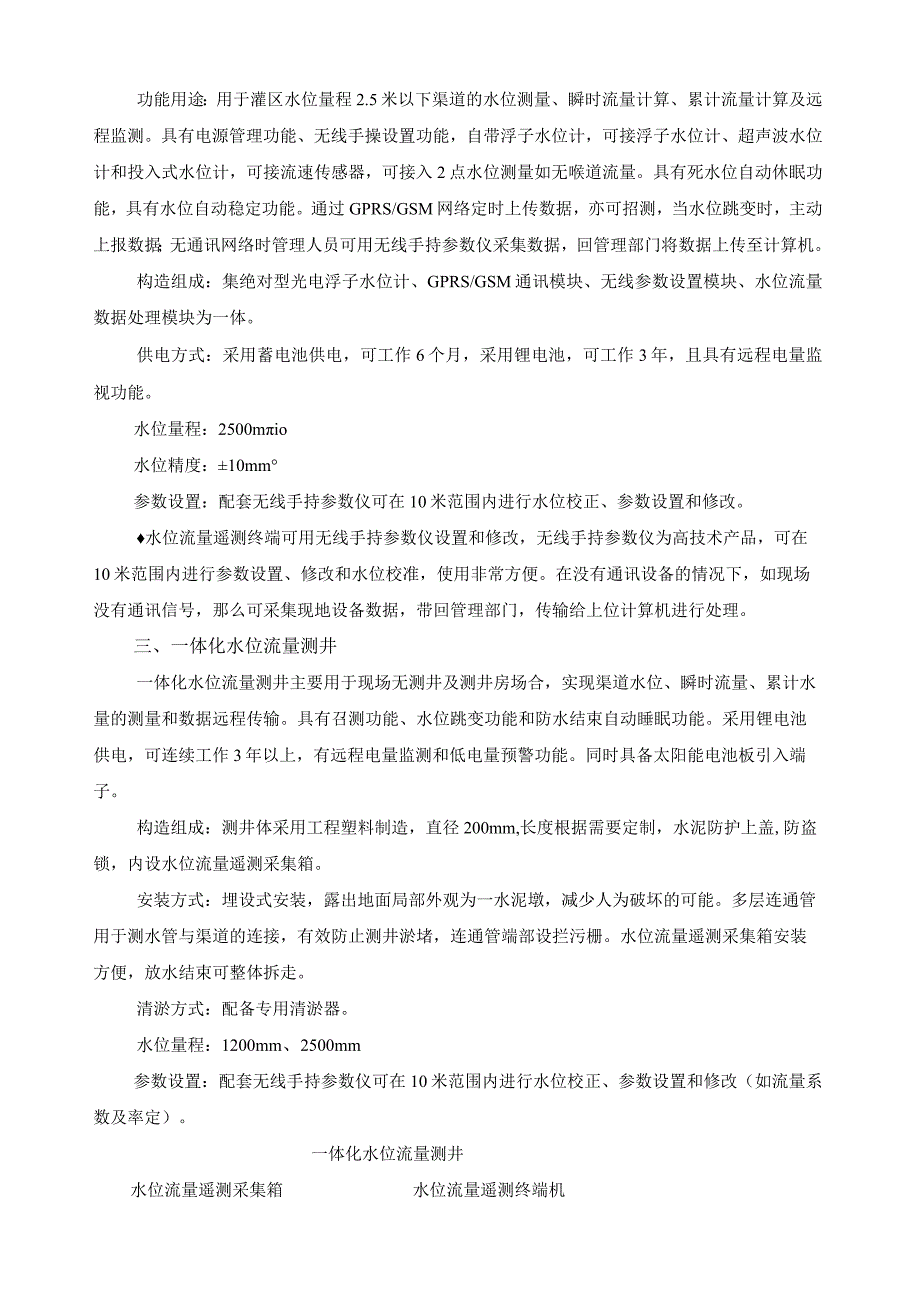

灌区渠道量测水远程监测系统.docx_第2页
第2页 / 共4页

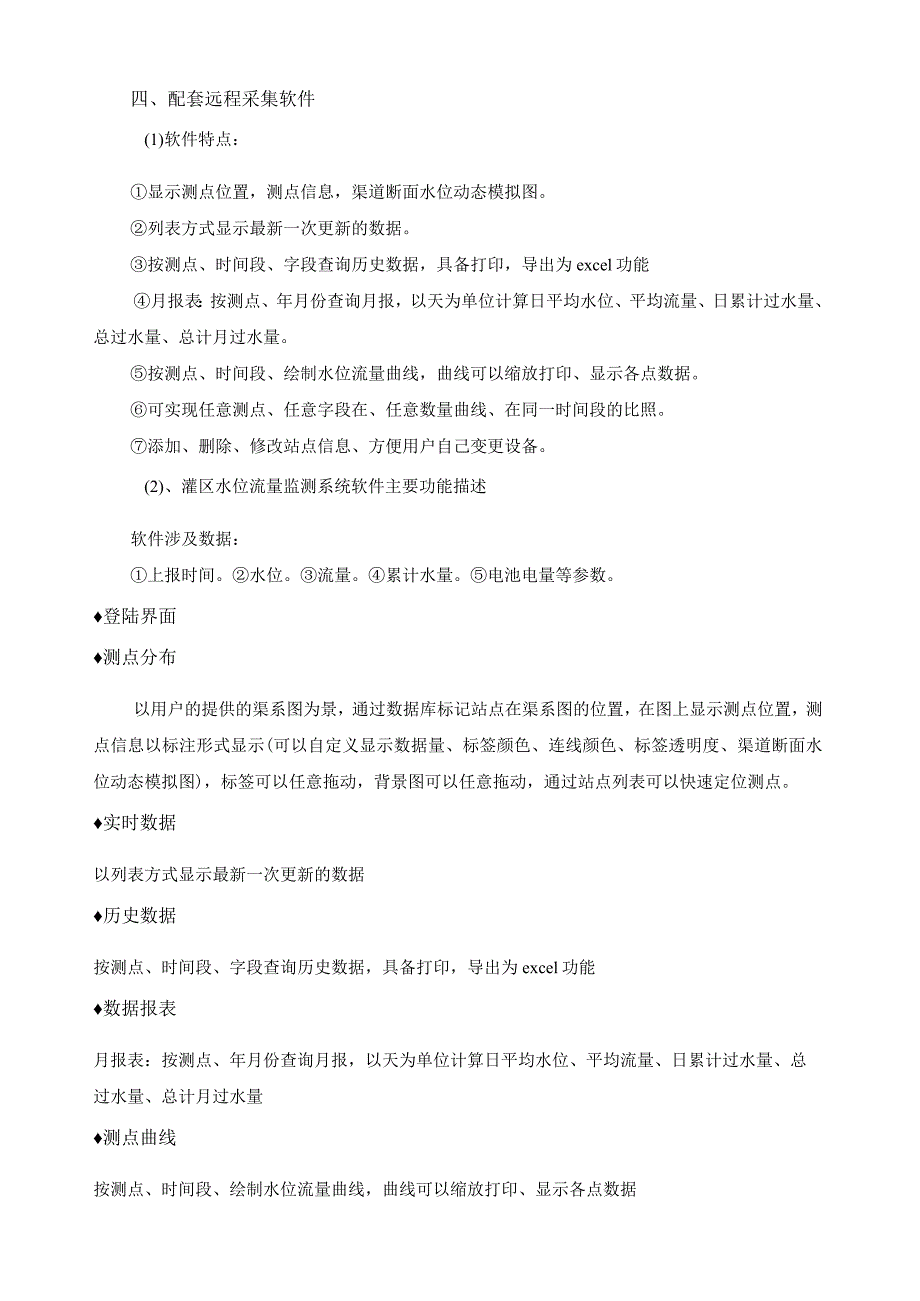

灌区渠道量测水远程监测系统.docx_第3页
第3页 / 共4页
灌区渠道量测水远程监测系统.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《灌区渠道量测水远程监测系统.docx》由会员分享,可在线阅读,更多相关《灌区渠道量测水远程监测系统.docx(4页珍藏版)》请在第壹文秘上搜索。

1、灌区渠道量测水远程监测系统灌区渠道水位流量遥测终端唐山现代工控技术专利产品。渠道水位流量遥测终端集渠道水位测量、瞬时流量计算、累计水量、通讯传输、供电、无线手持参数仪设参、电源自动管理为一体,并将系统维护方式最简化,具有传统方式无法比较的诸多优点。一、有测井房场河渠道量测水远程监测系统简介渠道量测水远程监测系统由水位流量遥测终端、通讯网络、上位机软硬件组成。其中渠道水位流量遥测终端为现地设备,功能为水位采集、流量计算、数据传输、电源供电功能,通讯网络由中国移动公司提供,为GPRS-VPN无线虚拟网络,中心站由上位监测计算机、监测软件和GPRS路由器组成。水位流量遥测终端在工厂批量制造,全部按企

2、业标准进行质量检测。水位流量遥测终端通讯协议采用标准MODE-BUS协议,协议完全公开。水位流量遥测终端外壳采用ABS工程塑料压铸而成,带有提手,设有浮子和重锤,以便于放水结束后带回管理部门保养。水位流量遥测终端作为一体化量测水设备的核心,密封箱内部装有水位/流量遥测终端机、锂电池并配有水银开关。水位/流量遥测终端机作为设备核心具有水位采集、流量计算、数据存储、数据传输、现地无线水位设置和电源供电管理功能,电源供电采用大容量锂电池,供电时间至少3年,水银开关用于电源管理,在设备存储期间自动关断电源大幅度延长电源寿命,密封箱防护等级为IP68,可在3米水下直接使用,密封箱侧面带有提示信息,指示使

3、用期和存储期的放置位置,用于自动接通和关断电源以延长锂电池使用时间。二、渠近水位流量箱内装有水位流寸产品用途:水位流量观测井房上位采集软件化现地设备,水位流量遥测终端水位流圜翻供端fto由装在水位流量遥测终端箱内渠道水位/流量功能用途:用于灌区水位量程2.5米以下渠道的水位测量、瞬时流量计算、累计流量计算及远程监测。具有电源管理功能、无线手操设置功能,自带浮子水位计,可接浮子水位计、超声波水位计和投入式水位计,可接流速传感器,可接入2点水位测量如无喉道流量。具有死水位自动休眠功能,具有水位自动稳定功能。通过GPRS/GSM网络定时上传数据,亦可招测,当水位跳变时,主动上报数据;无通讯网络时管理

4、人员可用无线手持参数仪采集数据,回管理部门将数据上传至计算机。构造组成:集绝对型光电浮子水位计、GPRS/GSM通讯模块、无线参数设置模块、水位流量数据处理模块为一体。供电方式:采用蓄电池供电,可工作6个月,采用锂电池,可工作3年,且具有远程电量监视功能。水位量程:2500mio水位精度:10mm参数设置:配套无线手持参数仪可在10米范围内进行水位校正、参数设置和修改。水位流量遥测终端可用无线手持参数仪设置和修改,无线手持参数仪为高技术产品,可在10米范围内进行参数设置、修改和水位校准,使用非常方便。在没有通讯设备的情况下,如现场没有通讯信号,那么可采集现地设备数据,带回管理部门,传输给上位计

5、算机进行处理。三、一体化水位流量测井一体化水位流量测井主要用于现场无测井及测井房场合,实现渠道水位、瞬时流量、累计水量的测量和数据远程传输。具有召测功能、水位跳变功能和防水结束自动睡眠功能。采用锂电池供电,可连续工作3年以上,有远程电量监测和低电量预警功能。同时具备太阳能电池板引入端子。构造组成:测井体采用工程塑料制造,直径200mm,长度根据需要定制,水泥防护上盖,防盗锁,内设水位流量遥测采集箱。安装方式:埋设式安装,露出地面局部外观为一水泥墩,减少人为破坏的可能。多层连通管用于测水管与渠道的连接,有效防止测井淤堵,连通管端部设拦污栅。水位流量遥测采集箱安装方便,放水结束可整体拆走。清淤方式

6、:配备专用清淤器。水位量程:1200mm、2500mm参数设置:配套无线手持参数仪可在10米范围内进行水位校正、参数设置和修改(如流量系数及率定)。一体化水位流量测井水位流量遥测采集箱水位流量遥测终端机四、配套远程采集软件(1)软件特点:显示测点位置,测点信息,渠道断面水位动态模拟图。列表方式显示最新一次更新的数据。按测点、时间段、字段查询历史数据,具备打印,导出为excel功能月报表:按测点、年月份查询月报,以天为单位计算日平均水位、平均流量、日累计过水量、总过水量、总计月过水量。按测点、时间段、绘制水位流量曲线,曲线可以缩放打印、显示各点数据。可实现任意测点、任意字段在、任意数量曲线、在同

7、一时间段的比照。添加、删除、修改站点信息、方便用户自己变更设备。(2)、灌区水位流量监测系统软件主要功能描述软件涉及数据:上报时间。水位。流量。累计水量。电池电量等参数。登陆界面测点分布以用户的提供的渠系图为景,通过数据库标记站点在渠系图的位置,在图上显示测点位置,测点信息以标注形式显示(可以自定义显示数据量、标签颜色、连线颜色、标签透明度、渠道断面水位动态模拟图),标签可以任意拖动,背景图可以任意拖动,通过站点列表可以快速定位测点。实时数据以列表方式显示最新一次更新的数据历史数据按测点、时间段、字段查询历史数据,具备打印,导出为excel功能数据报表月报表:按测点、年月份查询月报,以天为单位计算日平均水位、平均流量、日累计过水量、总过水量、总计月过水量测点曲线按测点、时间段、绘制水位流量曲线,曲线可以缩放打印、显示各点数据比照曲线可实现任意测点、任意字段在、任意数量曲线、在同一时间段的比照测点管理添加、删除、修改站点信息、方便用户自己变更设备。(3)、通信费用说明本方案使用中国移动公司专网GPRS卡。每张卡月租费5元(具体咨询当地移动公司),使用IOM数据流量。用户必须及时缴纳月租费,防止断网。唐山现代工控技术
