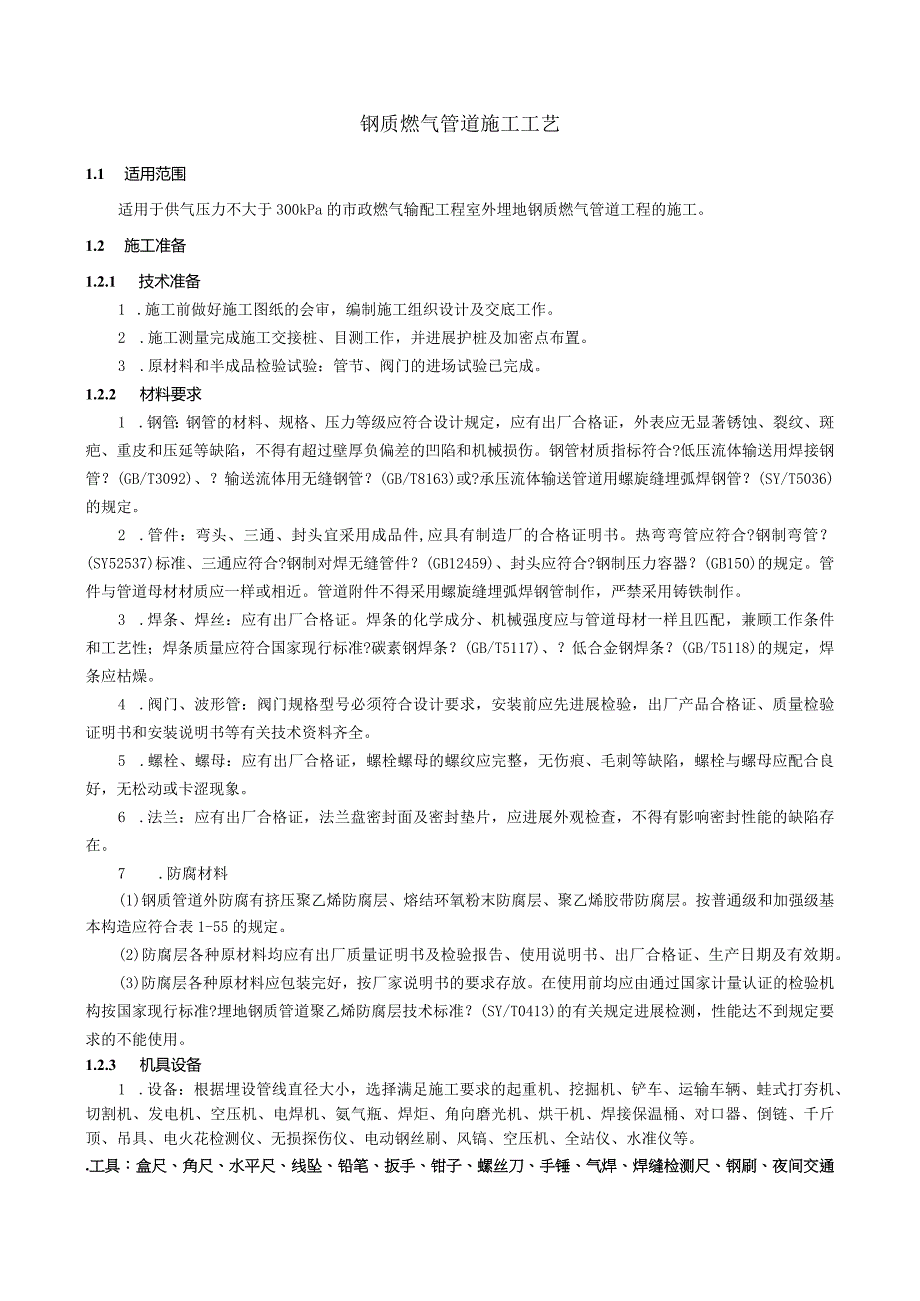

1、钢质燃气管道施工工艺1.1 适用范围适用于供气压力不大于300kPa的市政燃气输配工程室外埋地钢质燃气管道工程的施工。1.2 施工准备1.2.1 技术准备1 .施工前做好施工图纸的会审，编制施工组织设计及交底工作。2 .施工测量完成施工交接桩、目测工作，并进展护桩及加密点布置。3 .原材料和半成品检验试验：管节、阀门的进场试验已完成。1.2.2 材料要求1 .钢管：钢管的材料、规格、压力等级应符合设计规定，应有出厂合格证，外表应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷，不得有超过壁厚负偏差的凹陷和机械损伤。钢管材质指标符合?低压流体输送用焊接钢管？(GB/T3092)、？输送流体用无缝钢管？(
2、GB/T8163)或?承压流体输送管道用螺旋缝埋弧焊钢管？(SY/T5036)的规定。2 .管件：弯头、三通、封头宜采用成品件,应具有制造厂的合格证明书。热弯弯管应符合?钢制弯管？(SY52537)标准、三通应符合?钢制对焊无缝管件？(GB12459)、封头应符合?钢制压力容器？(GB150)的规定。管件与管道母材材质应一样或相近。管道附件不得采用螺旋缝埋弧焊钢管制作，严禁采用铸铁制作。3 .焊条、焊丝：应有出厂合格证。焊条的化学成分、机械强度应与管道母材一样且匹配，兼顾工作条件和工艺性；焊条质量应符合国家现行标准?碳素钢焊条？(GB/T5117)、？低合金钢焊条？(GB/T5118)的规定，
3、焊条应枯燥。4 .阀门、波形管：阀门规格型号必须符合设计要求，安装前应先进展检验，出厂产品合格证、质量检验证明书和安装说明书等有关技术资料齐全。5 .螺栓、螺母：应有出厂合格证，螺栓螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。6 .法兰：应有出厂合格证，法兰盘密封面及密封垫片，应进展外观检查，不得有影响密封性能的缺陷存在。7 .防腐材料(1)钢质管道外防腐有挤压聚乙烯防腐层、熔结环氧粉末防腐层、聚乙烯胶带防腐层。按普通级和加强级基本构造应符合表1-55的规定。(2)防腐层各种原材料均应有出厂质量证明书及检验报告、使用说明书、出厂合格证、生产日期及有效期。(3)
4、防腐层各种原材料应包装完好，按厂家说明书的要求存放。在使用前均应由通过国家计量认证的检验机构按国家现行标准?埋地钢质管道聚乙烯防腐层技术标准？(SY/T0413)的有关规定进展检测，性能达不到规定要求的不能使用。1.2.3 机具设备1 .设备：根据埋设管线直径大小，选择满足施工要求的起重机、挖掘机、铲车、运输车辆、蛙式打夯机、切割机、发电机、空压机、电焊机、氨气瓶、焊炬、角向磨光机、烘干机、焊接保温桶、对口器、倒链、千斤顶、吊具、电火花检测仪、无损探伤仪、电动钢丝刷、风镐、空压机、全站仪、水准仪等。.工具：盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、手锤、气焊、焊缝检测尺、钢刷、夜间交

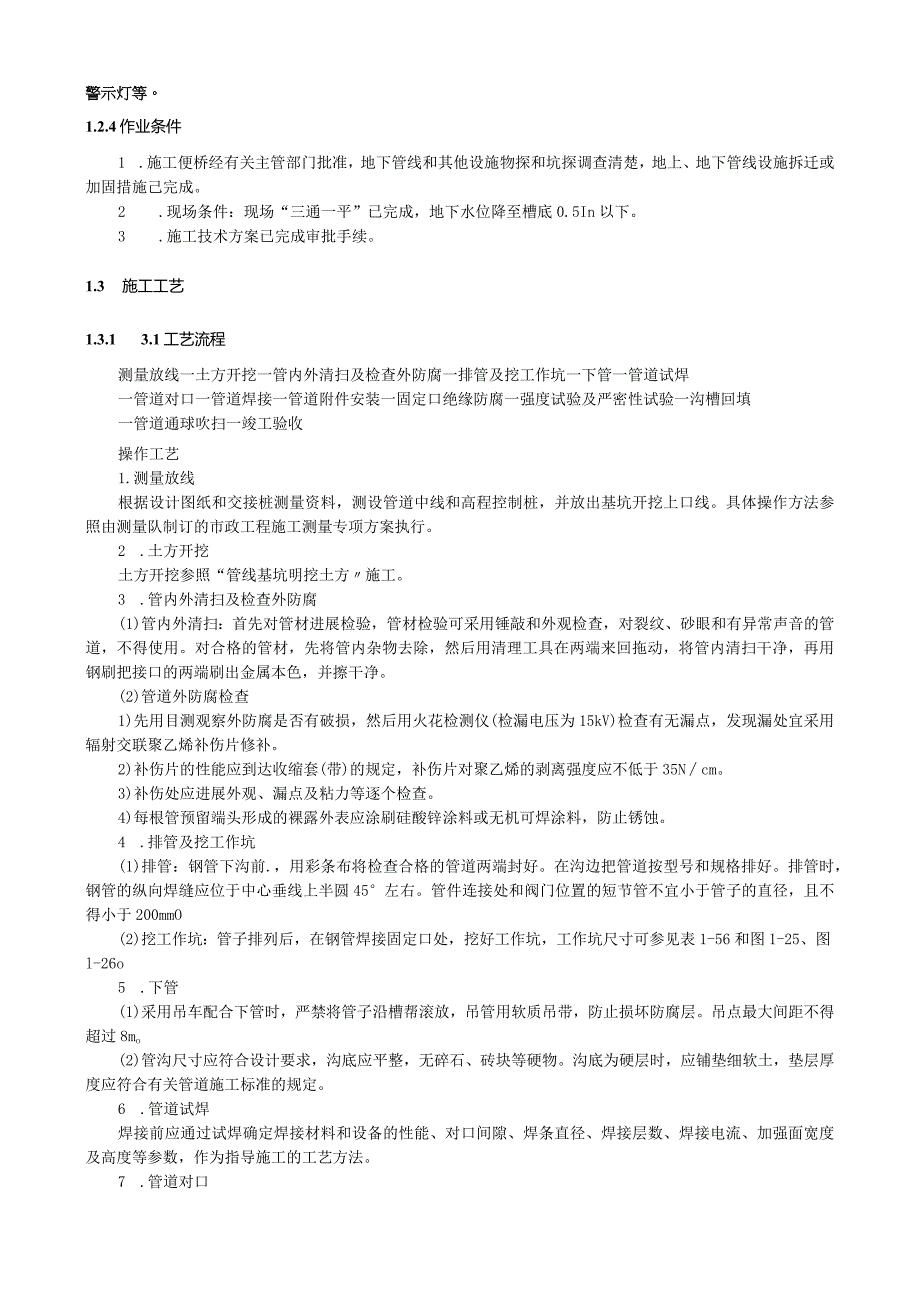

5、通警示灯等。1.2.4作业条件1 .施工便桥经有关主管部门批准，地下管线和其他设施物探和坑探调查清楚，地上、地下管线设施拆迁或加固措施己完成。2 .现场条件：现场“三通一平”已完成，地下水位降至槽底0.5In以下。3 .施工技术方案已完成审批手续。1.3 施工工艺1.3.1 3.1工艺流程测量放线一土方开挖一管内外清扫及检查外防腐一排管及挖工作坑一下管一管道试焊一管道对口一管道焊接一管道附件安装一固定口绝缘防腐一强度试验及严密性试验一沟槽回填一管道通球吹扫一竣工验收操作工艺1.测量放线根据设计图纸和交接桩测量资料，测设管道中线和高程控制桩，并放出基坑开挖上口线。具体操作方法参照由测量队制订的市
6、政工程施工测量专项方案执行。2 .土方开挖土方开挖参照“管线基坑明挖土方施工。3 .管内外清扫及检查外防腐(1)管内外清扫：首先对管材进展检验，管材检验可采用锤敲和外观检查，对裂纹、砂眼和有异常声音的管道，不得使用。对合格的管材，先将管内杂物去除，然后用清理工具在两端来回拖动，将管内清扫干净，再用钢刷把接口的两端刷出金属本色，并擦干净。(2)管道外防腐检查1)先用目测观察外防腐是否有破损，然后用火花检测仪(检漏电压为15kV)检查有无漏点，发现漏处宜采用辐射交联聚乙烯补伤片修补。2)补伤片的性能应到达收缩套(带)的规定，补伤片对聚乙烯的剥离强度应不低于35Ncm。3)补伤处应进展外观、漏点及粘
7、力等逐个检查。4)每根管预留端头形成的裸露外表应涂刷硅酸锌涂料或无机可焊涂料，防止锈蚀。4 .排管及挖工作坑(1)排管：钢管下沟前.，用彩条布将检查合格的管道两端封好。在沟边把管道按型号和规格排好。排管时，钢管的纵向焊缝应位于中心垂线上半圆45左右。管件连接处和阀门位置的短节管不宜小于管子的直径，且不得小于200mmO(2)挖工作坑：管子排列后，在钢管焊接固定口处，挖好工作坑，工作坑尺寸可参见表1-56和图1-25、图l-26o5 .下管(1)采用吊车配合下管时，严禁将管子沿槽帮滚放，吊管用软质吊带，防止损坏防腐层。吊点最大间距不得超过8mo(2)管沟尺寸应符合设计要求，沟底应平整，无碎石、砖

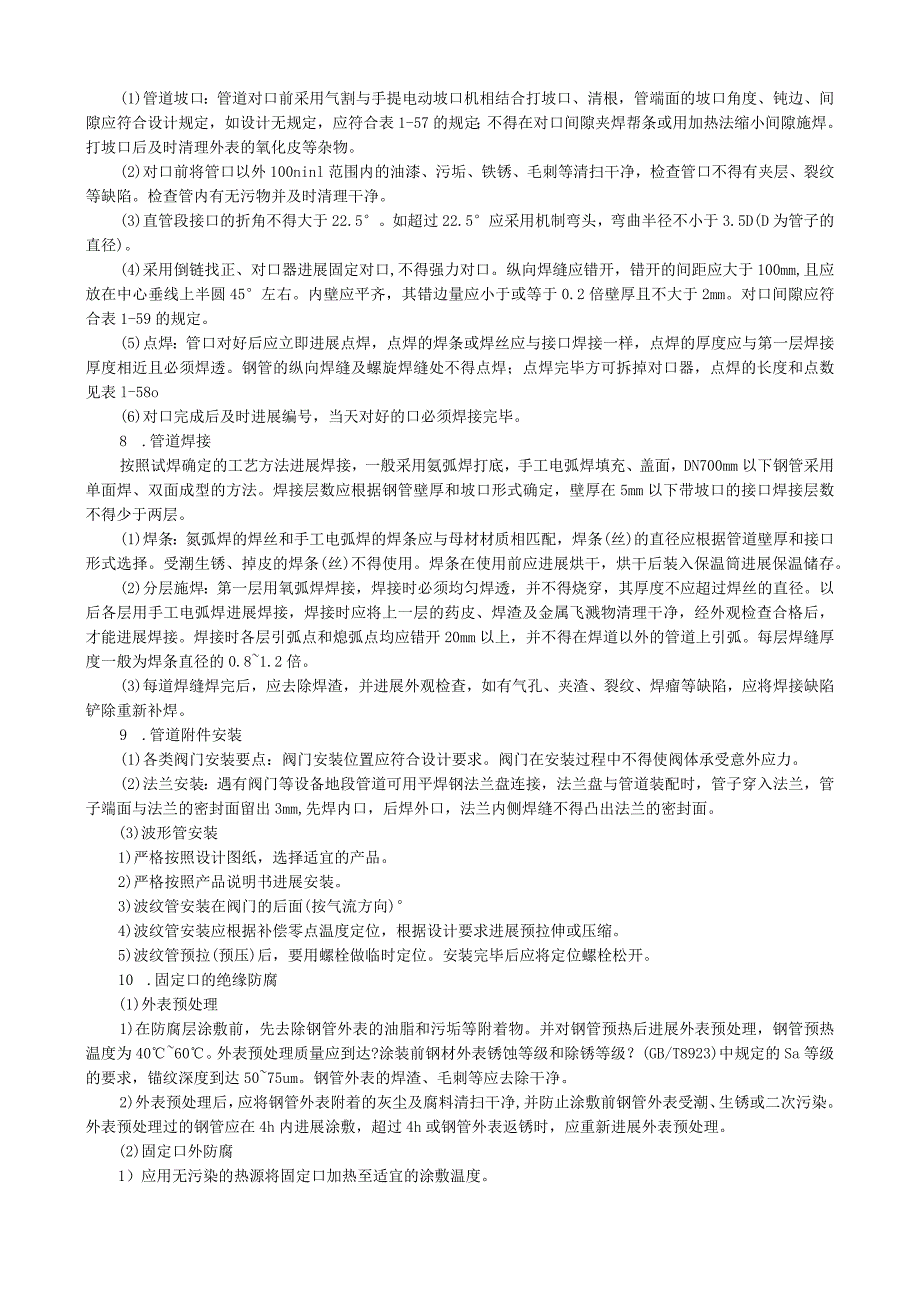

8、块等硬物。沟底为硬层时，应铺垫细软土，垫层厚度应符合有关管道施工标准的规定。6 .管道试焊焊接前应通过试焊确定焊接材料和设备的性能、对口间隙、焊条直径、焊接层数、焊接电流、加强面宽度及高度等参数，作为指导施工的工艺方法。7 .管道对口(1)管道坡口：管道对口前采用气割与手提电动坡口机相结合打坡口、清根，管端面的坡口角度、钝边、间隙应符合设计规定，如设计无规定，应符合表1-57的规定；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。打坡口后及时清理外表的氧化皮等杂物。(2)对口前将管口以外100ninl范围内的油漆、污垢、铁锈、毛刺等清扫干净，检查管口不得有夹层、裂纹等缺陷。检查管内有无污物并及时
9、清理干净。(3)直管段接口的折角不得大于22.5。如超过22.5应采用机制弯头，弯曲半径不小于3.5D(D为管子的直径)。(4)采用倒链找正、对口器进展固定对口,不得强力对口。纵向焊缝应错开，错开的间距应大于100mm,且应放在中心垂线上半圆45左右。内壁应平齐，其错边量应小于或等于0.2倍壁厚且不大于2mm。对口间隙应符合表1-59的规定。(5)点焊：管口对好后应立即进展点焊，点焊的焊条或焊丝应与接口焊接一样，点焊的厚度应与第一层焊接厚度相近且必须焊透。钢管的纵向焊缝及螺旋焊缝处不得点焊；点焊完毕方可拆掉对口器，点焊的长度和点数见表l-58o(6)对口完成后及时进展编号，当天对好的口必须焊接
10、完毕。8 .管道焊接按照试焊确定的工艺方法进展焊接，一般采用氨弧焊打底，手工电弧焊填充、盖面，DN700mm以下钢管采用单面焊、双面成型的方法。焊接层数应根据钢管壁厚和坡口形式确定，壁厚在5mm以下带坡口的接口焊接层数不得少于两层。(1)焊条：氮弧焊的焊丝和手工电弧焊的焊条应与母材材质相匹配，焊条(丝)的直径应根据管道壁厚和接口形式选择。受潮生锈、掉皮的焊条(丝)不得使用。焊条在使用前应进展烘干，烘干后装入保温筒进展保温储存。(2)分层施焊：第一层用氧弧焊焊接，焊接时必须均匀焊透，并不得烧穿，其厚度不应超过焊丝的直径。以后各层用手工电弧焊进展焊接，焊接时应将上一层的药皮、焊渣及金属飞溅物清理干
11、净，经外观检查合格后，才能进展焊接。焊接时各层引弧点和熄弧点均应错开20mm以上，并不得在焊道以外的管道上引弧。每层焊缝厚度一般为焊条直径的0.81.2倍。(3)每道焊缝焊完后，应去除焊渣，并进展外观检查，如有气孔、夹渣、裂纹、焊瘤等缺陷，应将焊接缺陷铲除重新补焊。9 .管道附件安装(1)各类阀门安装要点：阀门安装位置应符合设计要求。阀门在安装过程中不得使阀体承受意外应力。(2)法兰安装：遇有阀门等设备地段管道可用平焊钢法兰盘连接，法兰盘与管道装配时，管子穿入法兰，管子端面与法兰的密封面留出3mm,先焊内口，后焊外口，法兰内侧焊缝不得凸出法兰的密封面。(3)波形管安装1)严格按照设计图纸，选择
12、适宜的产品。2)严格按照产品说明书进展安装。3)波纹管安装在阀门的后面(按气流方向)4)波纹管安装应根据补偿零点温度定位，根据设计要求进展预拉伸或压缩。5)波纹管预拉(预压)后，要用螺栓做临时定位。安装完毕后应将定位螺栓松开。10 .固定口的绝缘防腐(1)外表预处理1)在防腐层涂敷前，先去除钢管外表的油脂和污垢等附着物。并对钢管预热后进展外表预处理，钢管预热温度为4060。外表预处理质量应到达?涂装前钢材外表锈蚀等级和除锈等级？(GB/T8923)中规定的Sa等级的要求，锚纹深度到达5075um。钢管外表的焊渣、毛刺等应去除干净。2)外表预处理后，应将钢管外表附着的灰尘及腐料清扫干净,并防止涂
13、敷前钢管外表受潮、生锈或二次污染。外表预处理过的钢管应在4h内进展涂敷，超过4h或钢管外表返锈时，应重新进展外表预处理。(2)固定口外防腐1）应用无污染的热源将固定口加热至适宜的涂敷温度。2）环氧粉末涂料应均匀地涂敷到钢管外表。3）胶粘剂的涂敷必须在环氧粉末胶化过程中进展。4）聚乙烯层涂敷时，应确保搭接局部的聚乙烯及焊缝两侧的聚乙烯完全轻压密实，不得损伤聚乙烯层外表，焊缝两侧不应出现空洞。5）聚乙烯层涂敷后，应用水冷却至钢管温度不高于60oC.涂敷环氧粉末至对防腐层开场冷却的间隔时间，应确保熔结环氧涂层固化完全。6）固定口可采用辐射交联聚乙烯热收缩套（带），也可采用环氧树脂辐射交联聚乙烯热收缩
14、套（带）三层构造。固定口搭接部位的聚乙烯层应打磨至外表粗糙。按热收缩套（带）产品说明书的要求对固定口进展预热并进展补口施工。热收缩套（带）与聚乙烯层搭接宽度应不小于100mm；采用热收缩带时，应采用固定片固定，周间搭接宽度应不小于80mmo7）管件防腐的等级及性能应不低于固定口部位防腐层的要求。8）固定口质量应按国家现行标准?埋地钢质管道聚乙烯防腐层技术标准？（SY/T0413）的有关规定逐个检验外观、漏点及粘结力等三项内容。11 .强度试验及严密性试验（1）强度试验1）试验介质：管道强度试验采用空气压缩机加压方式，强度试验介质为压缩空气。2）试验准备：试压时采用量程不大于试验压力的2倍、精度
