《由于施工造成的混凝土强度偏低.docx》由会员分享，可在线阅读，更多相关《由于施工造成的混凝土强度偏低.docx（4页珍藏版）》请在第壹文秘上搜索。

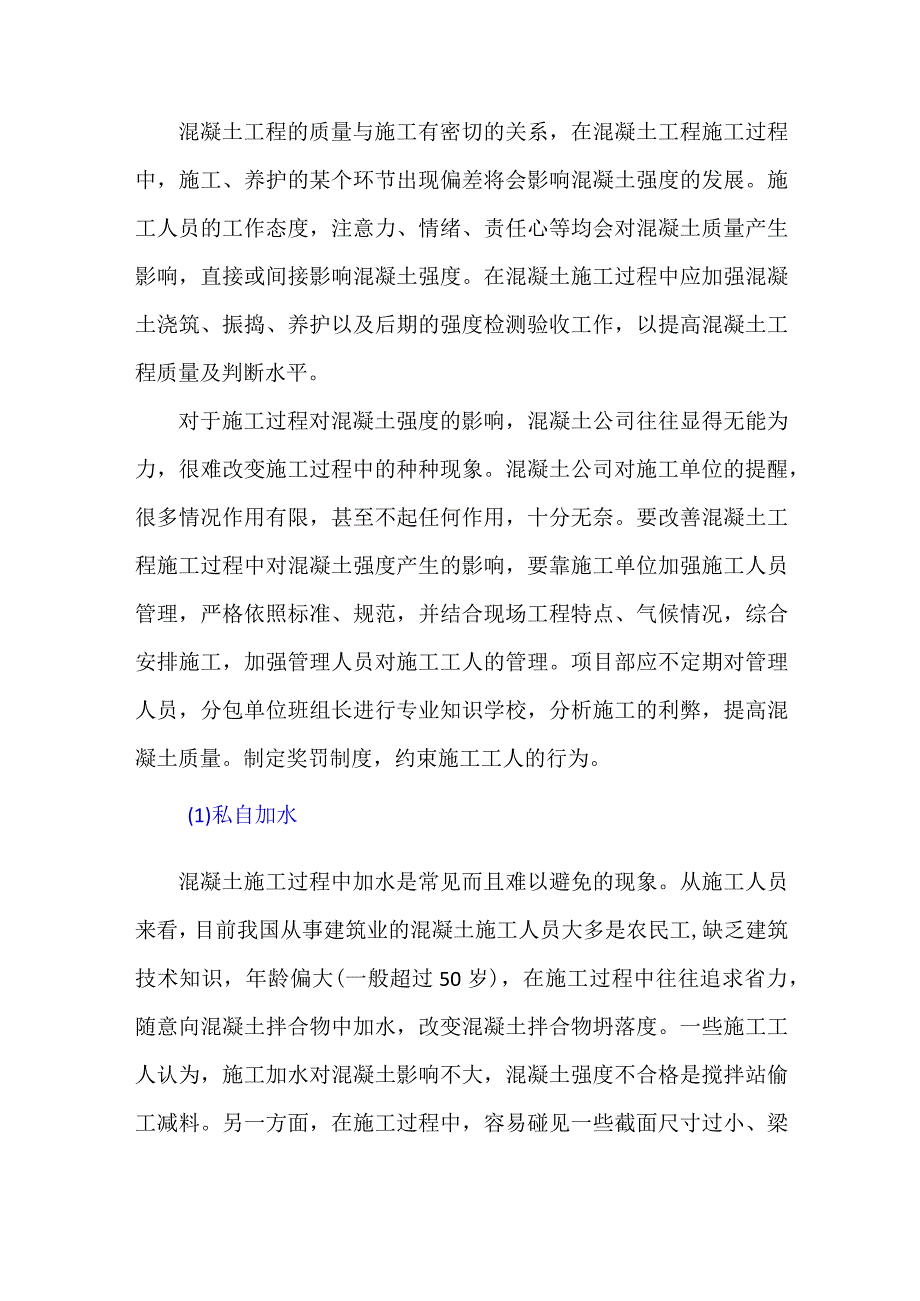

1、混凝土工程的质量与施工有密切的关系，在混凝土工程施工过程中，施工、养护的某个环节出现偏差将会影响混凝土强度的发展。施工人员的工作态度，注意力、情绪、责任心等均会对混凝土质量产生影响，直接或间接影响混凝土强度。在混凝土施工过程中应加强混凝土浇筑、振捣、养护以及后期的强度检测验收工作，以提高混凝土工程质量及判断水平。对于施工过程对混凝土强度的影响，混凝土公司往往显得无能为力，很难改变施工过程中的种种现象。混凝土公司对施工单位的提醒，很多情况作用有限，甚至不起任何作用，十分无奈。要改善混凝土工程施工过程中对混凝土强度产生的影响，要靠施工单位加强施工人员管理，严格依照标准、规范，并结合现场工程特点、气

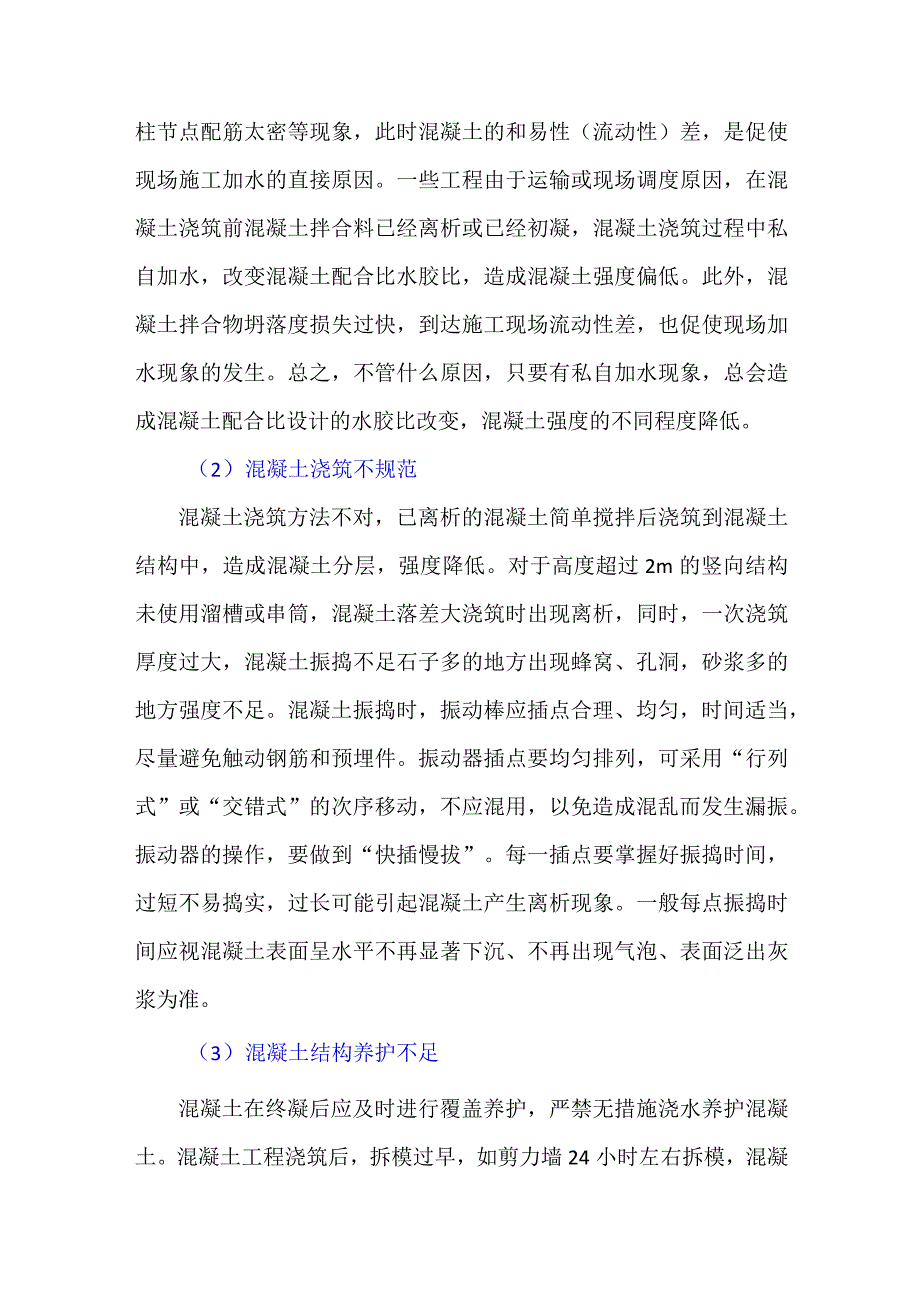

2、候情况，综合安排施工，加强管理人员对施工工人的管理。项目部应不定期对管理人员，分包单位班组长进行专业知识学校，分析施工的利弊，提高混凝土质量。制定奖罚制度，约束施工工人的行为。(1)私自加水混凝土施工过程中加水是常见而且难以避免的现象。从施工人员来看，目前我国从事建筑业的混凝土施工人员大多是农民工,缺乏建筑技术知识，年龄偏大(一般超过50岁)，在施工过程中往往追求省力，随意向混凝土拌合物中加水，改变混凝土拌合物坍落度。一些施工工人认为，施工加水对混凝土影响不大，混凝土强度不合格是搅拌站偷工减料。另一方面，在施工过程中，容易碰见一些截面尺寸过小、梁柱节点配筋太密等现象，此时混凝土的和易性（流动性
3、）差，是促使现场施工加水的直接原因。一些工程由于运输或现场调度原因，在混凝土浇筑前混凝土拌合料已经离析或已经初凝，混凝土浇筑过程中私自加水，改变混凝土配合比水胶比，造成混凝土强度偏低。此外，混凝土拌合物坍落度损失过快，到达施工现场流动性差，也促使现场加水现象的发生。总之，不管什么原因，只要有私自加水现象，总会造成混凝土配合比设计的水胶比改变，混凝土强度的不同程度降低。（2）混凝土浇筑不规范混凝土浇筑方法不对，已离析的混凝土简单搅拌后浇筑到混凝土结构中，造成混凝土分层，强度降低。对于高度超过2m的竖向结构未使用溜槽或串筒，混凝土落差大浇筑时出现离析，同时，一次浇筑厚度过大，混凝土振捣不足石子多的

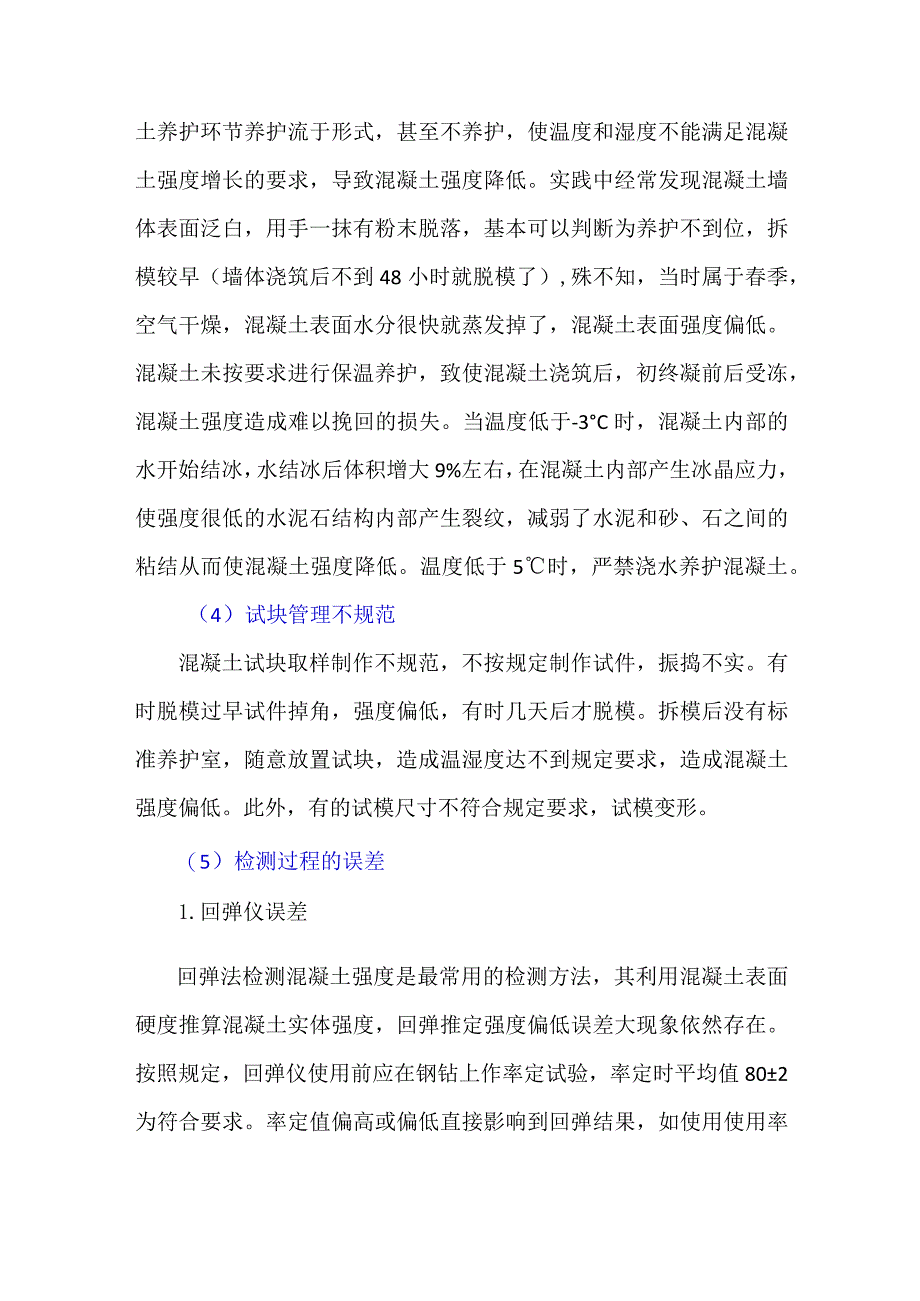

4、地方出现蜂窝、孔洞，砂浆多的地方强度不足。混凝土振捣时，振动棒应插点合理、均匀，时间适当，尽量避免触动钢筋和预埋件。振动器插点要均匀排列，可采用“行列式”或“交错式”的次序移动，不应混用，以免造成混乱而发生漏振。振动器的操作，要做到“快插慢拔”。每一插点要掌握好振捣时间，过短不易捣实，过长可能引起混凝土产生离析现象。一般每点振捣时间应视混凝土表面呈水平不再显著下沉、不再出现气泡、表面泛出灰浆为准。（3）混凝土结构养护不足混凝土在终凝后应及时进行覆盖养护，严禁无措施浇水养护混凝土。混凝土工程浇筑后，拆模过早，如剪力墙24小时左右拆模，混凝土养护环节养护流于形式，甚至不养护，使温度和湿度不能满足混
5、凝土强度增长的要求，导致混凝土强度降低。实践中经常发现混凝土墙体表面泛白，用手一抹有粉末脱落，基本可以判断为养护不到位，拆模较早（墙体浇筑后不到48小时就脱模了）,殊不知，当时属于春季，空气干燥，混凝土表面水分很快就蒸发掉了，混凝土表面强度偏低。混凝土未按要求进行保温养护，致使混凝土浇筑后，初终凝前后受冻，混凝土强度造成难以挽回的损失。当温度低于-3C时，混凝土内部的水开始结冰，水结冰后体积增大9%左右，在混凝土内部产生冰晶应力，使强度很低的水泥石结构内部产生裂纹，减弱了水泥和砂、石之间的粘结从而使混凝土强度降低。温度低于5时，严禁浇水养护混凝土。（4）试块管理不规范混凝土试块取样制作不规范，
6、不按规定制作试件，振捣不实。有时脱模过早试件掉角，强度偏低，有时几天后才脱模。拆模后没有标准养护室，随意放置试块，造成温湿度达不到规定要求，造成混凝土强度偏低。此外，有的试模尺寸不符合规定要求，试模变形。（5）检测过程的误差1.回弹仪误差回弹法检测混凝土强度是最常用的检测方法，其利用混凝土表面硬度推算混凝土实体强度，回弹推定强度偏低误差大现象依然存在。按照规定，回弹仪使用前应在钢钻上作率定试验，率定时平均值802为符合要求。率定值偏高或偏低直接影响到回弹结果，如使用使用率定时平均值分别为82和78的两台回弹仪对混凝土结构进行回弹检测，其推定强度则相差57MPa,就会造成混凝土强度的“合格”与“
7、不合格”生死之别。2.钻芯法检测钻心法检测混凝土强度，也应注意以下两方面。一方面混凝土芯样取样过程中操作不当会造成芯样干扰或伤害，降低其测试强度，尤其对高强混凝土。另一方面芯样制作的直径、平整度、垂直度等偏差大，导致芯样抗压强度比实际结构强度低20%30%。芯样试件的含水量对强度有一定影响、芯样试件在钻取、切割过程中造成表面含水量增加，含水量越多则强度越低。一般情况下，强度等级高的混凝土强度降低较少，强度等级低的混凝土强度降低较多。压力试验机量程的选择、数据的读取、加荷速度过快或过慢都会影响芯样强度，同时如芯样端面存有油污、水迹也会造成芯样端面失去套箍作用，使芯样强度偏小。因此，钻芯一般仅作复核、校准之用。
