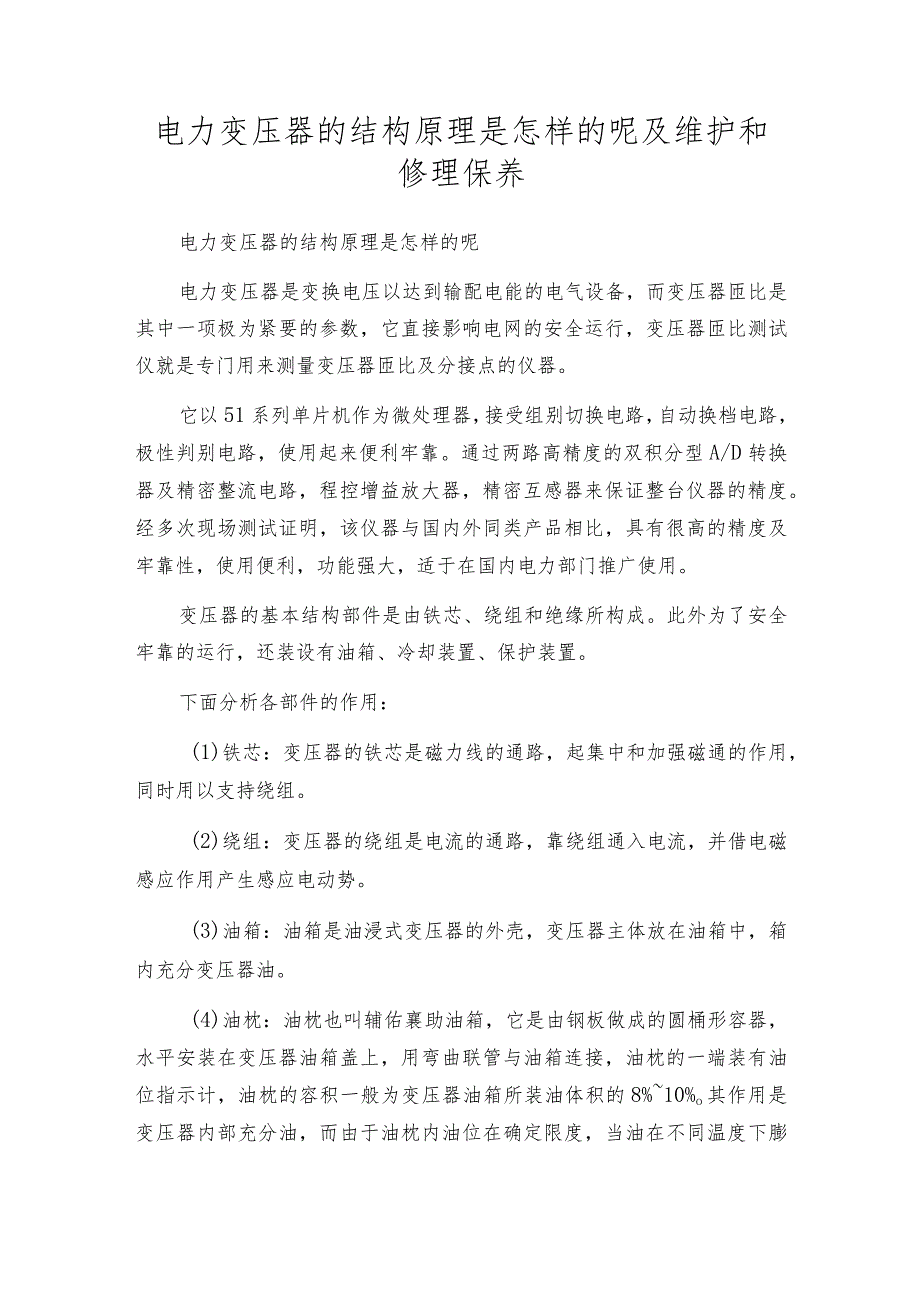

1、电力变压器的结构原理是怎样的呢及维护和修理保养电力变压器的结构原理是怎样的呢电力变压器是变换电压以达到输配电能的电气设备，而变压器匝比是其中一项极为紧要的参数，它直接影响电网的安全运行，变压器匝比测试仪就是专门用来测量变压器匝比及分接点的仪器。它以51系列单片机作为微处理器，接受组别切换电路，自动换档电路，极性判别电路，使用起来便利牢靠。通过两路高精度的双积分型A/D转换器及精密整流电路，程控增益放大器，精密互感器来保证整台仪器的精度。经多次现场测试证明，该仪器与国内外同类产品相比，具有很高的精度及牢靠性，使用便利，功能强大，适于在国内电力部门推广使用。变压器的基本结构部件是由铁芯、绕组和绝缘
2、所构成。此外为了安全牢靠的运行，还装设有油箱、冷却装置、保护装置。下面分析各部件的作用：(1)铁芯：变压器的铁芯是磁力线的通路，起集中和加强磁通的作用，同时用以支持绕组。(2)绕组：变压器的绕组是电流的通路，靠绕组通入电流，并借电磁感应作用产生感应电动势。(3)油箱：油箱是油浸式变压器的外壳，变压器主体放在油箱中，箱内充分变压器油。(4)油枕：油枕也叫辅佑襄助油箱，它是由钢板做成的圆桶形容器，水平安装在变压器油箱盖上，用弯曲联管与油箱连接，油枕的一端装有油位指示计，油枕的容积一般为变压器油箱所装油体积的8%10%o其作用是变压器内部充分油，而由于油枕内油位在确定限度，当油在不同温度下膨胀和收缩

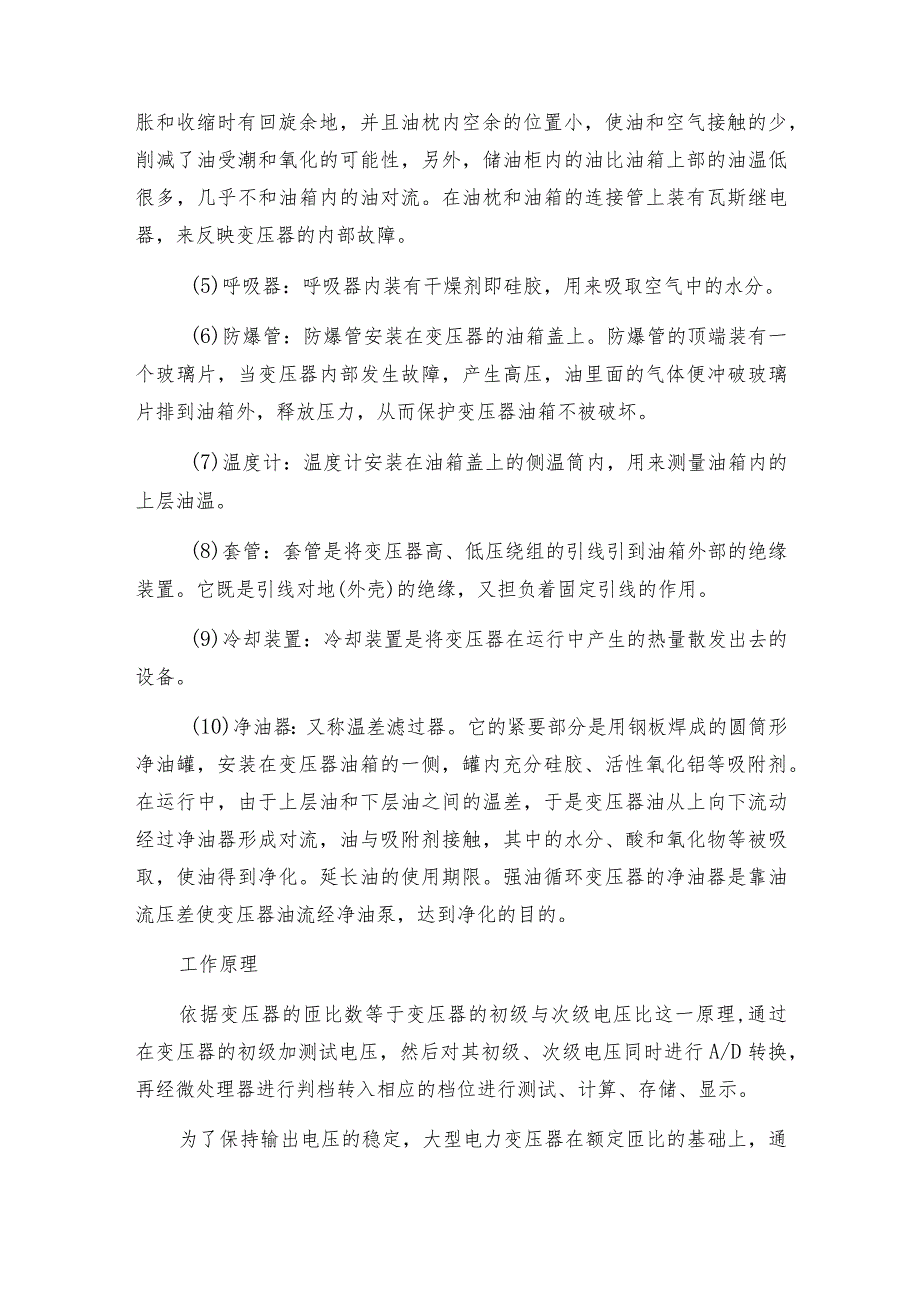

3、时有回旋余地，并且油枕内空余的位置小，使油和空气接触的少，削减了油受潮和氧化的可能性，另外，储油柜内的油比油箱上部的油温低很多，几乎不和油箱内的油对流。在油枕和油箱的连接管上装有瓦斯继电器，来反映变压器的内部故障。(5)呼吸器：呼吸器内装有干燥剂即硅胶，用来吸取空气中的水分。(6)防爆管：防爆管安装在变压器的油箱盖上。防爆管的顶端装有一个玻璃片，当变压器内部发生故障，产生高压，油里面的气体便冲破玻璃片排到油箱外，释放压力，从而保护变压器油箱不被破坏。(7)温度计：温度计安装在油箱盖上的侧温筒内，用来测量油箱内的上层油温。(8)套管：套管是将变压器高、低压绕组的引线引到油箱外部的绝缘装置。它既是

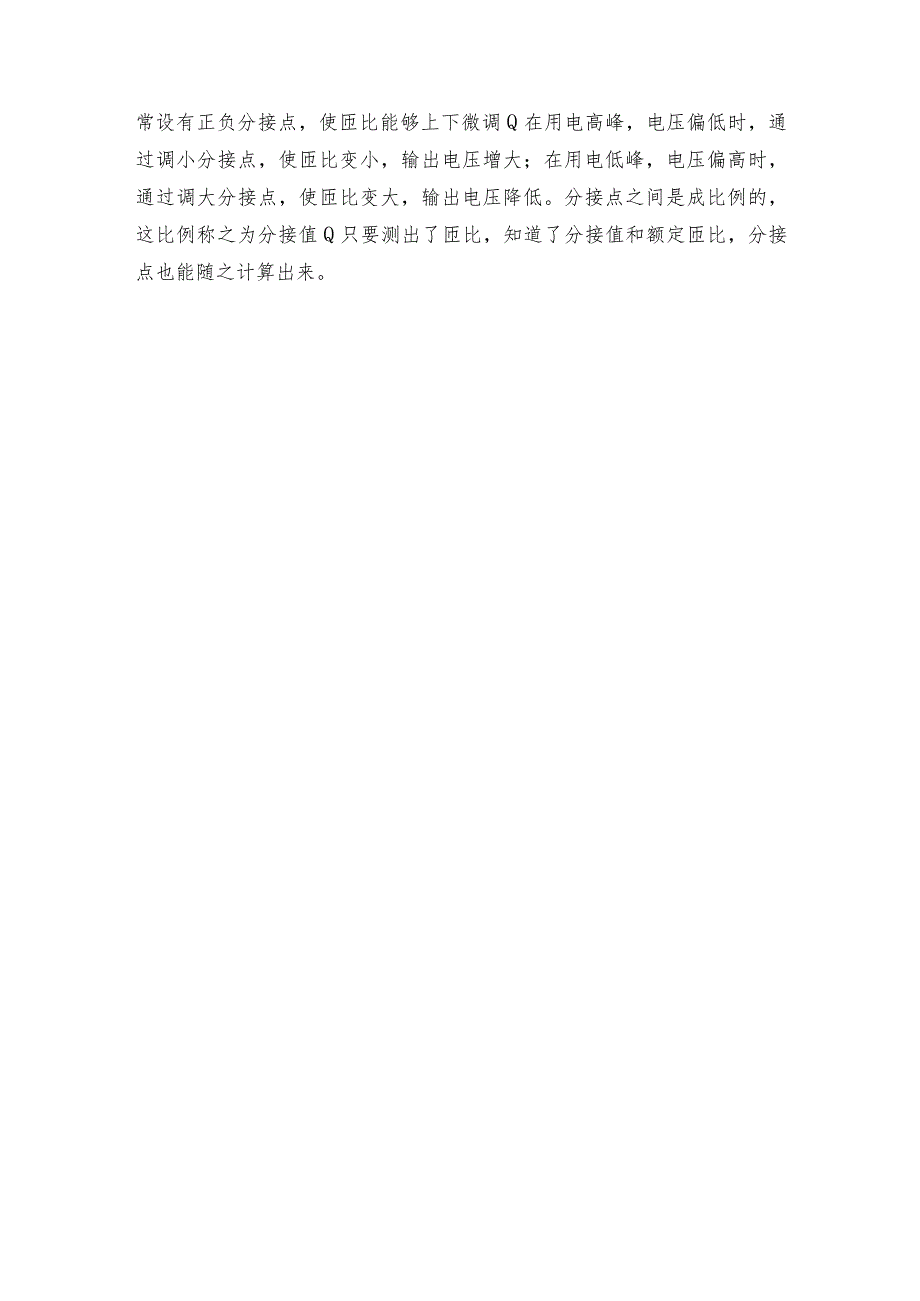

4、引线对地(外壳)的绝缘，又担负着固定引线的作用。(9)冷却装置：冷却装置是将变压器在运行中产生的热量散发出去的设备。(10)净油器：又称温差滤过器。它的紧要部分是用钢板焊成的圆筒形净油罐，安装在变压器油箱的一侧，罐内充分硅胶、活性氧化铝等吸附剂。在运行中，由于上层油和下层油之间的温差，于是变压器油从上向下流动经过净油器形成对流，油与吸附剂接触，其中的水分、酸和氧化物等被吸取，使油得到净化。延长油的使用期限。强油循环变压器的净油器是靠油流压差使变压器油流经净油泵，达到净化的目的。工作原理依据变压器的匝比数等于变压器的初级与次级电压比这一原理,通过在变压器的初级加测试电压，然后对其初级、次级电压同时进行A/D转换，再经微处理器进行判档转入相应的档位进行测试、计算、存储、显示。为了保持输出电压的稳定，大型电力变压器在额定匝比的基础上，通常设有正负分接点，使匝比能够上下微调Q在用电高峰，电压偏低时，通过调小分接点，使匝比变小，输出电压增大；在用电低峰，电压偏高时，通过调大分接点，使匝比变大，输出电压降低。分接点之间是成比例的，这比例称之为分接值Q只要测出了匝比，知道了分接值和额定匝比，分接点也能随之计算出来。
