《电动铅笔硬度计适用范围硬度计常见问题解决方法.docx》由会员分享，可在线阅读，更多相关《电动铅笔硬度计适用范围硬度计常见问题解决方法.docx（10页珍藏版）》请在第壹文秘上搜索。
1、电动铅笔硬度计适用范围硬度计常见问题解决方法电动铅笔硬度计适用范围：本机专用于各种成品喷涂硬度试验，如：移动电话外壳，MP3/MP4外壳，笔记本电脑外壳等各类家电数码产品外壳喷涂硬度测试。机器为电动掌控，机器通过一个步进电机运动过传动，实现前后动作，噪声小，稳定！测试行程依实在要求可调，有转速显示（基本其他同类产品没有此项功能）。相关设备钢筋锈蚀检测仪电动铅笔硬度计参数：测试角度：45荷重：可调式,500g、250g、250g试验平台移动速度：020Omm/分钟，可调式行程距离：100mm平台：约200*50Onln1,试验平台120*17Omm可固定样品电源：220V50Hz附件：中华铅笔/
2、三菱铅笔可选配有转速显示电动铅笔硬度计目的：为规范铅笔硬度计的正确操作，精准测量膜层硬度，跟踪所镀膜膜层的硬度变化，依据国家标准“涂膜硬度铅笔测定法”GB637986,特订立此操作标准。电动铅笔硬度计仪器和材料：a.一组中华牌绘图铅笔，铅笔标号为9H、8H、7H、6H、5H、4H、3H、2H、H、B、2B、3B、4B、5B、6B（图一），其中9H最硬,6B最软，由9H到6B硬度递减。b.削笔刀、橡皮；c.铅笔硬度计；d.400#砂纸。电动铅笔硬度计操作流程：1、准备：用削笔刀将铅笔销至露出铅芯3-5mm（切不可松动或削伤笔芯），握住笔芯使其与“400#砂纸”面成90夹角，并在该砂纸上不停划圈，

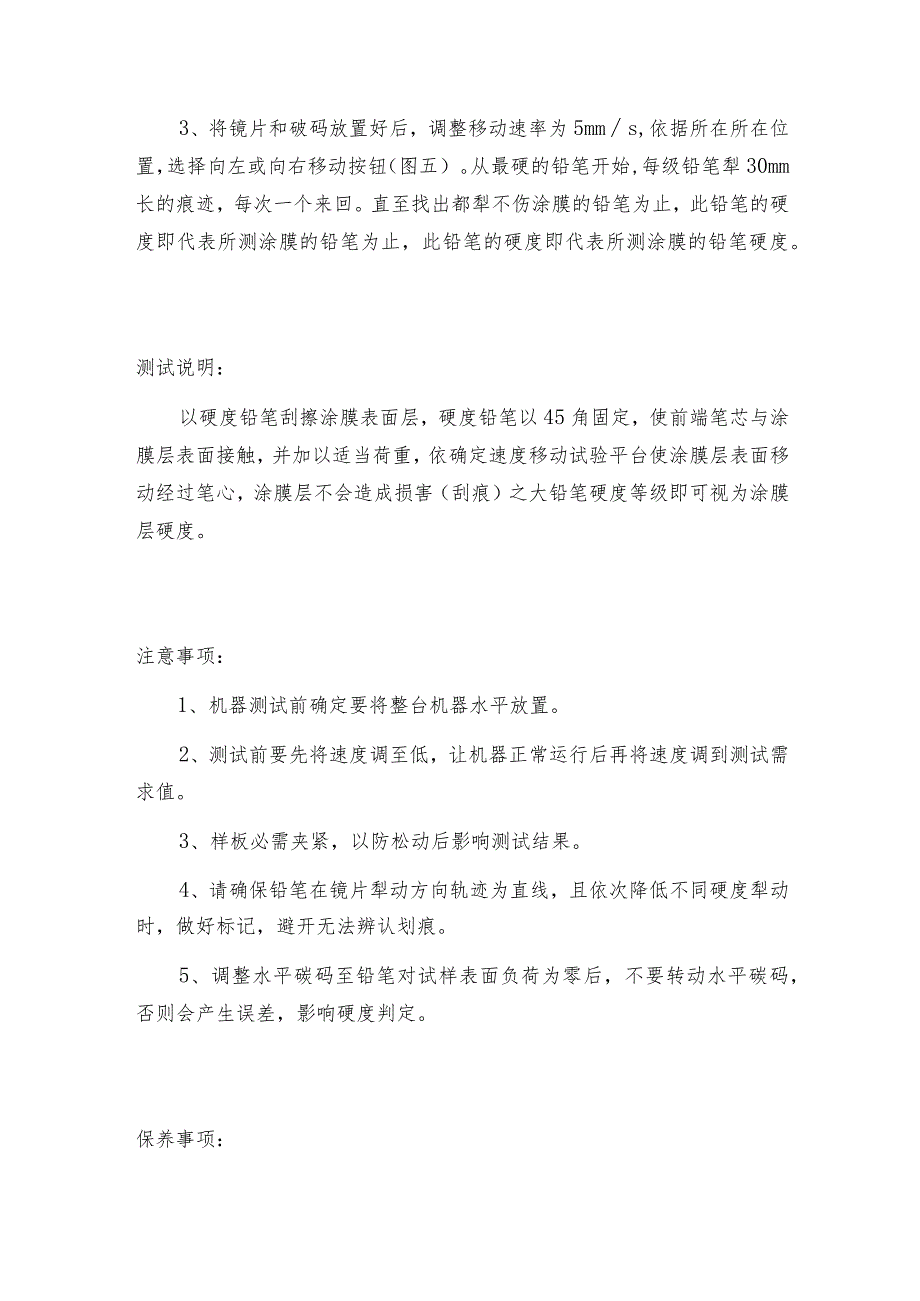

3、以摩擦笔芯端面，直至获得端面平整边缘锋利的铅芯为止（边缘不得有碎裂或缺口）铅笔每次使用一次后要旋转180再使用，或重磨后再使用。2、操作：仪器放在平整的工作台上，依据被测镜片大小粘贴大小合适的双面胶，将待测镜片镀膜面朝上粘附于双面胶上固定好。将削好的铅笔插入仪器主体孔内（图三），使笔芯的一条棱紧贴被测物表面，并拧紧螺钉，卡紧铅笔。调整水平碳码使铅笔对试样表面负荷为零，然后加上1kg（图四）的祛码。3、将镜片和破码放置好后，调整移动速率为5mms,依据所在所在位置，选择向左或向右移动按钮（图五）。从最硬的铅笔开始,每级铅笔犁30mm长的痕迹，每次一个来回。直至找出都犁不伤涂膜的铅笔为止，此铅笔的
4、硬度即代表所测涂膜的铅笔为止，此铅笔的硬度即代表所测涂膜的铅笔硬度。测试说明：以硬度铅笔刮擦涂膜表面层，硬度铅笔以45角固定，使前端笔芯与涂膜层表面接触，并加以适当荷重，依确定速度移动试验平台使涂膜层表面移动经过笔心，涂膜层不会造成损害（刮痕）之大铅笔硬度等级即可视为涂膜层硬度。注意事项：1、机器测试前确定要将整台机器水平放置。2、测试前要先将速度调至低，让机器正常运行后再将速度调到测试需求值。3、样板必需夹紧，以防松动后影响测试结果。4、请确保铅笔在镜片犁动方向轨迹为直线，且依次降低不同硬度犁动时，做好标记，避开无法辨认划痕。5、调整水平碳码至铅笔对试样表面负荷为零后，不要转动水平碳码，否则
5、会产生误差，影响硬度判定。保养事项：为维护机台之外观乾净及机械寿命，请依据下列建议定期做保养及清洁：1、面板部分可用去渍油清洁。2、烤漆部分可用去渍油及松香水清洁。3、夹具部分，请常常擦拭干净，以保证能够有效有力的夹持产品。4、内部转动结构连杆和连杆螺丝之间及两滑杆和线性轴承之间每正常使用半个月后需更润滑脂（工业黄油）。原有的润滑脂需预先清除干净。WSB-I便携式数显白度仪概述：整体由光源、光学系统、探测系统、数据处理与显示系统等构成，总体白度值为蓝光度R457、定仪光谱漫反射击比均为1的理想表面的白度为100,光谱漫反射击比均为零的黑表面白度为0、本仪器完全依照国际照明委（CIE）规定的标准
6、光源及照测条件而设计，通过严格检测、调试，并执行于企业标准Q/TDKY02-2023,可适用于GB2913、GB5950.GB8940.1.GB12097.GB13025.2等国家标准。工作原理：仪器利用光电转换原理，接受模数转换电路，将测量样品表面反射的辐亮度能量值，经信号放大、A/D转换，数据处理，后显示出相应的白度值。用途：仪器紧要适用于白色和近白色物体或粉末表面的白度测量。可以精准地得出与视感度相*的白度值。对于纸张的不透亮度可以精准测量。本仪器可以广泛应用于纺织印染、油漆涂料、化工建材、纸张纸板、塑料制品、白色水泥、陶瓷、搪瓷、瓷土、滑石粉、淀粉、面粉、食盐、洗涤剂、化妆品等物体的白
7、度测量。功能特点：1、交、直流供电，低功耗配置，小巧美观的外形设计，便于野外或试验室使用。2、配有低电压指示、自动关机及低功耗电路，可有效延长电池的使用时间。3、接受大屏幕高清楚LCD液晶显示，具有读数舒适，且不受自然光的影响。4、接受低漂移高精度集成电路，长寿命光源，可有效保证仪器长时间稳定工作。5、合理，简洁的光路设计，可有效保证测量值的正确性及重复性。6、简单操作，可以精准的测量纸张的不透亮度。7、接受国家标定白板来传递标准值，测量精准牢靠。8、配有测量值输出接口，可配接记录仪。技术参数：测量范围：O199白度公式：蓝光白度WB=R457光源：LED光源照测条件：符合GB/T3978规定
8、45/0显示器：LCD液晶显示器测量孔径：15小示值：0.1测量重复性：0.2示值误差：1使用环境：温度（535C）；湿度（85%RH）运输，贮存环境：温度（一2050）；湿度（90%RH）供电电源：交流220V50Hz硬度计认真介绍概述：硬度计是测量物体硬度的仪器。硬度计分类:一、依据繁简程度：简单硬度测量计、多而杂硬度测量计二、依据所测硬度单位：洛氏硬度计、维氏硬度计、显微硬度计、布氏硬度计、邵氏硬度计、巴氏硬度计、里氏硬度计、韦氏硬度计三、依据使用方式：便携式硬度计、台式硬度计各硬度计用途：洛氏硬度计用于铸铁等工件的洛氏硬度值测量维氏硬度计用于较薄工件的维氏硬度值测量布氏硬度计用于硬度较
9、高的工件布氏硬度值测量里氏硬度计是便携式硬度计，用于不宜拆卸或较大产品的硬度值测量邵氏硬度计用于橡胶类产品邵氏硬度值测量韦氏硬度计用于铝合金类产品韦氏硬度值测量巴氏硬度计用于玻璃钢类产品巴氏硬度值测量万能硬度计用于多种硬度标尺下的硬度值测量显微硬度计是维氏硬度计的一种，用于很薄的工件的维氏硬度值测量肖氏硬度计用于测定黑色金属和有色金属的肖氏硬度值硬度规定：HSlO0、HB500、HRC70、HV1300、HRA（80-88）、HRB（8595）、HRC（20-70）洛氏硬度中HRA.HRB.HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺Co洛氏硬度试验是现今所使用的几种一般压
10、痕硬度试验之一，三种标尺的初始压力均为98.07N（合IOkgf）,最后依据压痕深度计算硬度值。标尺A使用的是金刚石压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为1.588mm（1/16英寸）的钢球作为压头，然后加压至980.7N（合100kgf）；而标尺C使用与标尺A相同的金刚石为压头，但加压后的力是1471N（合150kgf）o因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有貌似的相应关系。由于硬度值是由起始塑性变形抗力和连续塑性变形抗力决议的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的
11、换算关系并不一致。硬度表示材料防范硬物体压入其表面的本领。它是金属材料的紧要性能指标之一、一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。1.布氏硬度（HB）以确定的载荷（一般3000kg）把确定大小（直径一般为10mm）的淬硬钢球压入材料表面,保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB）,单位为公斤力/mm2（Nmm2）。2.洛氏硬度（HR）当HB450或者试样过小时，不能接受布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120的金刚石圆锥体或直径为L59、3.18mm的钢球，在确定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。依据试验材
12、料硬度的不同，分三种不同的标度来表示：HRA：是接受60kg载荷和金刚石压头押入器求得的硬度，用于硬度极高的材料（如硬质合金等）。HRB：是接受100kg载荷和直径L58nm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。HRC：是接受15Okg载荷和金刚石压头押入器求得的硬度，用于硬度很高的材料（如淬火钢等）。3维氏硬度（HV）以120kg以内的载荷和顶角为136的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值（kgfmm2）oHK=139.54?P/L2、式中：HK一努氏硬度，Mpa；P-荷重，kg；L一凹坑对角线长度，mmo我国和欧洲
13、各国接受维氏硬度,美国则接受努普硬度。兆帕（MPa）是显微硬度的法定计量单位，而kgmm2是以前常用的硬度计算单位。它们之间的换算公式为lkgmm2=9.80665Mpao4.韦氏硬度计（HW）原理：HW=20L/0.01,其中L为压入试样的深度，适用于铝合金硬度的现场快速便利的无损检测和质量掌控。测试快速，简便，一卡即可，硬度值可以直接读出，符合中国有色标准YS/T420和美国标准ASTMB647,是标准YS/T420推举的两种仪器之一威尔逊硬度计科学正确的保养方式介绍威尔逊硬度计用于碳钢、合金钢、铸铁、有色金属及工程塑料等材料的硬度检测，主试验力自动加卸载，测量结果数字显示并自动打印或与外
14、部计算机通讯等特点。广泛应用于计量、机械制造、冶金、化工、建材等行业的检测、科研与生产。紧要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属（黑色金属、有色金属、铸件、合金材料等）、金属组织、金属表面加工层、电镀层、硬化层（氧化、各种渗层、涂镀层）、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分,玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。在细小部分进行精密定位的多点测量，压痕的深层测试与分析，渗镀层测试与分析，硬度梯度的测试，金相组织结构的察看与讨论，涂镀层厚度的测量与分析等。威尔逊硬度计是试验室质检部门、计量院所质量掌控、材料讨论的必备检
15、测仪器。威尔逊硬度计是一种精密测量仪器，假如使用不当很简单影响硬度计的精度和性能，只要在用户的细心保养下它的性能才能充分发挥。现在很多公司都在使用威尔逊硬度计，在使用的同时别忘了要好好保养哦那么怎样做才是科学正确的仪器保养方式？威尔逊硬度计的保养及注意事项:1 .试验人员应遵守操作规程，能在试验前后常常用标准块校对仪器。不常常使用的硬度计，威尔逊硬度计开机后在标准块上要进行数次的硬度测定，稳定后，再进行试件的测试。2 .仪器搬运时应托底搬运，不得横倒，并取下跌码和吊杆。3 .在硬度测试中，加试验力、保持试验力、卸除试验力时，严禁转动变荷手轮。4 .硬度块的使用只能在工作面进行，两相邻压痕及压痕中心至边缘距离不小于3mm,其使用周期为二年。5 .做好周期检定工作，每年至少一次以保证硬度计的精准性。6 .当硬度计发生故障时，应与有关单位联系进行修复，一般常见故障可自行解决。硬度计长时间不使用时，应用防尘罩将机器盖好。定期在丝杠与手轮的接触面注入少量机油。硬度计使用前，应将丝杠顶面和工作台上端面擦净。如发觉硬度示值误差较大:可拿下工作台，检查其与丝杠接触面是否清洁;检查丝杠保护套是否顶起工作台;检查压头是否损坏。若施加主试验力时，指示器指针开始转动很快，然后缓慢转动，说明威尔逊硬度计的缓冲器内机油太少了，此时可掀起缓冲器上端的毡垫，缓慢地注入清洁的20#机油。同时多次拉推手柄，使
