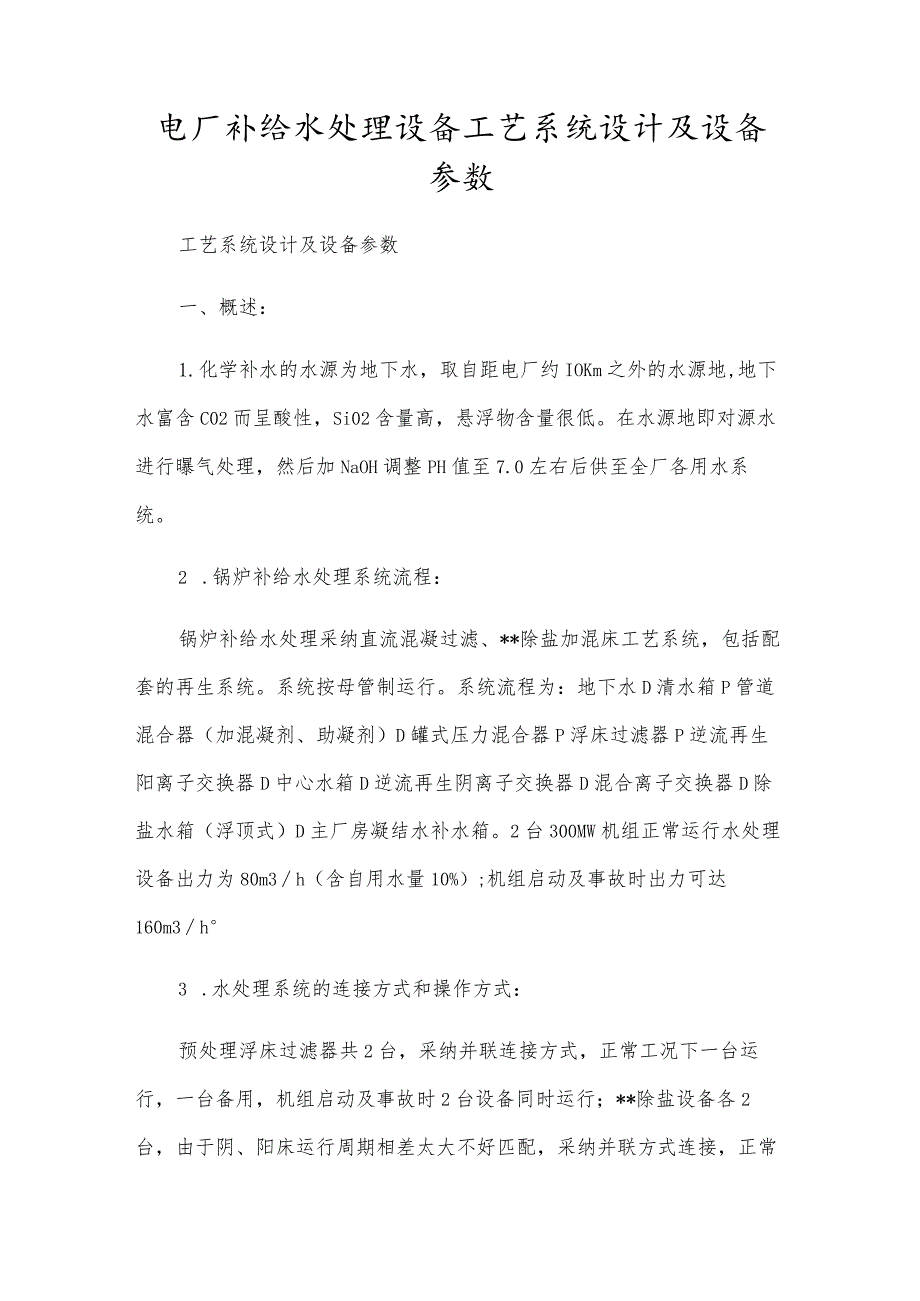

1、电厂补给水处理设备工艺系统设计及设备参数工艺系统设计及设备参数一、概述：1.化学补水的水源为地下水，取自距电厂约IOKm之外的水源地,地下水富含C02而呈酸性，Si02含量高，悬浮物含量很低。在水源地即对源水进行曝气处理，然后加NaOH调整PH值至7.0左右后供至全厂各用水系统。2 .锅炉补给水处理系统流程：锅炉补给水处理采纳直流混凝过滤、*除盐加混床工艺系统，包括配套的再生系统。系统按母管制运行。系统流程为：地下水D清水箱P管道混合器（加混凝剂、助凝剂）D罐式压力混合器P浮床过滤器P逆流再生阳离子交换器D中心水箱D逆流再生阴离子交换器D混合离子交换器D除盐水箱（浮顶式）D主厂房凝结水补水箱。

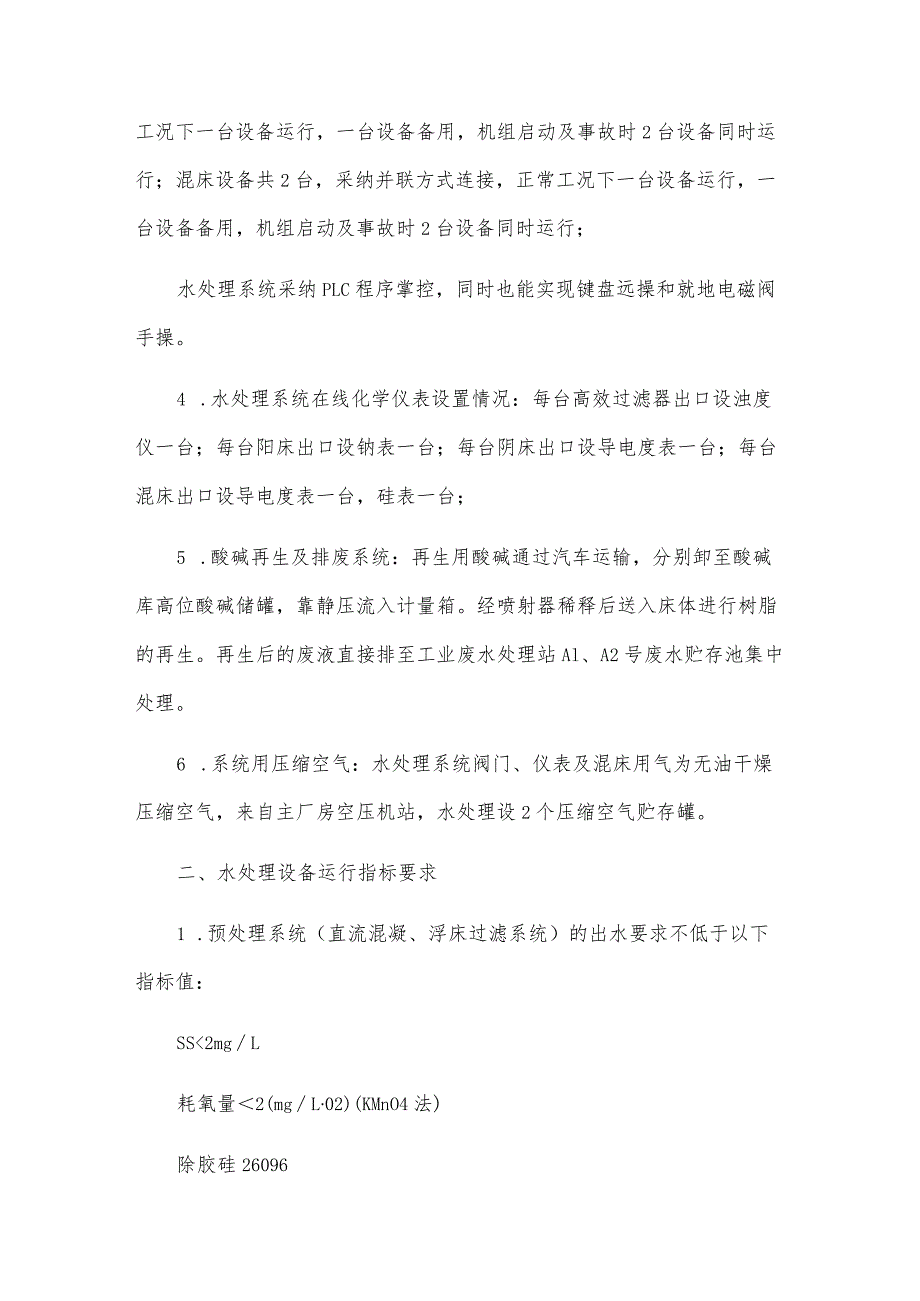

2、2台300MW机组正常运行水处理设备出力为80m3h（含自用水量10%）;机组启动及事故时出力可达160m3h3 .水处理系统的连接方式和操作方式：预处理浮床过滤器共2台，采纳并联连接方式，正常工况下一台运行，一台备用，机组启动及事故时2台设备同时运行；*除盐设备各2台，由于阴、阳床运行周期相差太大不好匹配，采纳并联方式连接，正常工况下一台设备运行，一台设备备用，机组启动及事故时2台设备同时运行；混床设备共2台，采纳并联方式连接，正常工况下一台设备运行，一台设备备用，机组启动及事故时2台设备同时运行；水处理系统采纳PLC程序掌控，同时也能实现键盘远操和就地电磁阀手操。4 .水处理系统在线化学仪
3、表设置情况：每台高效过滤器出口设浊度仪一台；每台阳床出口设钠表一台；每台阴床出口设导电度表一台；每台混床出口设导电度表一台，硅表一台；5 .酸碱再生及排废系统：再生用酸碱通过汽车运输，分别卸至酸碱库高位酸碱储罐，靠静压流入计量箱。经喷射器稀释后送入床体进行树脂的再生。再生后的废液直接排至工业废水处理站Al、A2号废水贮存池集中处理。6 .系统用压缩空气：水处理系统阀门、仪表及混床用气为无油干燥压缩空气，来自主厂房空压机站，水处理设2个压缩空气贮存罐。二、水处理设备运行指标要求1 .预处理系统（直流混凝、浮床过滤系统）的出水要求不低于以下指标值：SS2mgL耗氧量2(mgL02)(KMnO4法)

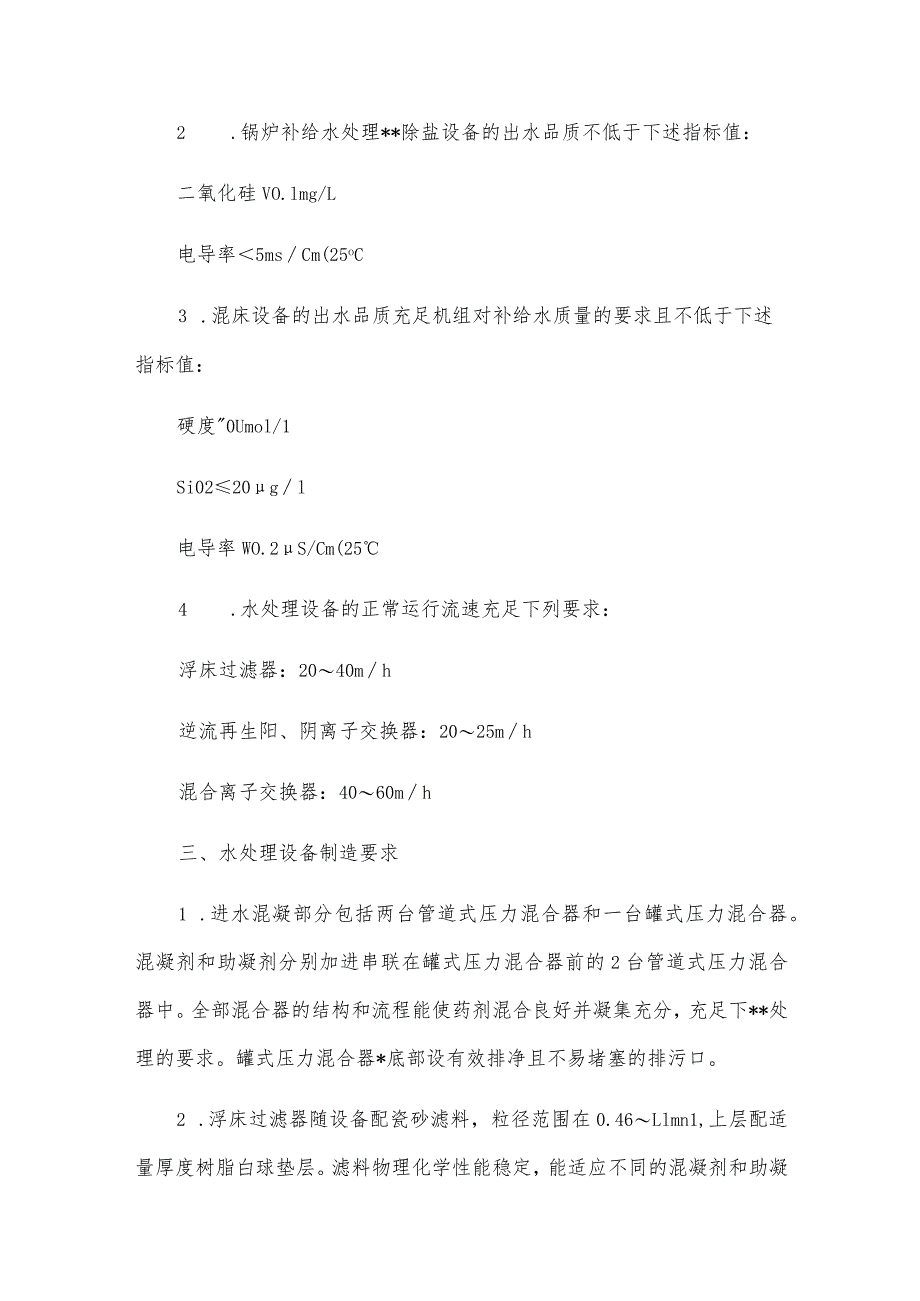

4、除胶硅260962 .锅炉补给水处理*除盐设备的出水品质不低于下述指标值：二氧化硅VO.lmg/L电导率5msCm(25oC3 .混床设备的出水品质充足机组对补给水质量的要求且不低于下述指标值：硬度0Umol/1Si0220gl电导率WO.2S/Cm(254 .水处理设备的正常运行流速充足下列要求：浮床过滤器：2040mh逆流再生阳、阴离子交换器：2025mh混合离子交换器：4060mh三、水处理设备制造要求1 .进水混凝部分包括两台管道式压力混合器和一台罐式压力混合器。混凝剂和助凝剂分别加进串联在罐式压力混合器前的2台管道式压力混合器中。全部混合器的结构和流程能使药剂混合良好并凝集充分，充足
5、下*处理的要求。罐式压力混合器*底部设有效排净且不易堵塞的排污口。2 .浮床过滤器随设备配瓷砂滤料，粒径范围在0.46Llmn1,上层配适量厚度树脂白球垫层。滤料物理化学性能稳定，能适应不同的混凝剂和助凝剂而不影响其物理化学性能，完全能承受浮床过滤器的流速范围而不碎裂，水阻力损失少，且出水水质充足3.1要求。3 .逆流再生阴、阳离子交换器的排水装置采纳石英砂垫层的结构型式；混合离子交换器采纳多孔板+水帽的结构型式，且水帽多孔板禁止采纳大法兰式；全部离子交换器的取样阀、取样管、空气管均采纳不锈钢（ICrI8Ni9Ti）材质，所配的压力表有隔离装置，以防腐蚀。4 .各设一个阴、阳树脂装卸罐，树脂装
6、卸罐的内部结构设计可分别对树脂进行酸、碱浸泡处理和输送，同时考虑每次使用均能将树脂装卸干净。5 .各交换器（包括树脂装卸罐）的上人孔内加人孔塞，内部与筒体内壁齐平；全部人孔盖采纳翻转式，并在各离子交换器（包括树脂装卸罐）的上人孔下部设检修操作平台，平台为装配式。6 .各交换器的上窥视孔、混床阴阳树脂界面处的窥视孔均为对向窥视孔，以便能较清楚地察看填料的界面情形，交换器的其它单向窥视孔保留。7 .过滤器、离子交换器等设备进出口各设一个取样点（配不锈钢取样管、取样隔离阀、取样阀、取样水槽、并要固定牢靠），以及带隔离阀的耐酸碱膜片式压力表。8 .酸碱贮槽及计量箱均配上海远望磁性浮子翻柱式液位计（带远
7、传信号装置），并且在液位计的上下接口配衬胶隔膜阀，液位计电源采纳DC（直流）：24V,两线制，输出420mA标准信号。9 .树脂捕获器为Q235A钢衬胶一层，厚度为3mm,滤芯采纳不锈钢（lCrl8Ni9Ti）梯形绕丝管，孔径VlooUnb捕获器设3kVmm电火花检验。13 .酸碱贮罐的工作介质分别为30%HC1、3O%NaOH,酸贮槽衬胶，碱贮槽不需衬胶，内涂环氧树脂2道。室外露天布置，能长期*工作14 .酸雾汲取器的上部配水装置具备雾化功能，以便更好汲取酸雾。室外露天布置，能长期*工作。15、酸碱计量箱出酸碱口的公称通径按衬胶后尺寸计算，但法兰尺寸仍按相应公称通径的标准。四、水处理设备的掌
8、控说明1 .浮床过滤器运行周期按设定时间或累计流量掌控，并设出水水质超标报警。2 .阳离子交换器运行周期按出水Na+100mgL作为失效点。3 .阴离子交换器运行周期按出水二氧化硅0.lmgL或电导率5mscm(25oC)作为失效点。4 .混合离子交换器运行周期按出水二氧化硅20mgL或电导率0.3msCm(25oC)或周期制水量作为失效点。5 .上述各水处理设备在掌控要求设表计的地方预留仪表接口及隔离门，接口及隔离门材质充足流动液体腐蚀性的要求，特别是衬胶设备或管道处，以便掌控表计的安装。五、设备重要参数罐式压力混合器、浮床过滤器重要技术数据表序号项目单位参考标准或数据罐式压力混合器浮床过滤
9、器1设备直径（外径）mm222020232（设备本体）壁厚mm10103简高mm40006288全高（含支腿）mm470062885设备本体材质Q235AQ235A6内部重要装置材质Q235AQ235A7内部防腐材料聚氨脂塑料漆聚氨脂塑料漆8防腐层厚度mm119窥视孔数目个25210窥视孔尺寸mm2603226032,DN5011人孔数目个3212人孔尺寸mmDN500DN50013工作压力MPa0.60.6设计压力MPa0.60.615试验压力MPa0.750.7516工作温度505017滤层高度mm190018运行流速m/h204019流程水头损失MPa0.020.2520滤前浊度mg/L
10、21滤后浊度mg/L222设备净重t5.06.223运行荷重t2024离子交换、酸碱再生贮存等设备重要技术数据表序号项目单位参考标准或数据离子交换设备无顶压逆流阳离子交换器无顶压逆流阴离子交换器混合离子交换器树脂装卸罐阳树脂阴树脂1. 1设备直径（外径）mm222022201616222022201.2设备本体壁厚mm1010810101.3筒高（直边）mm411057103670408050801.4全高（含支腿）mm619077905486721682161.5设备本体材质Q235AQ235AQ235AQ235AQ235A1.6中排管材质316L316L316L1.7内部防腐材料衬胶衬胶衬
11、胶衬胶衬胶1.8防腐层厚度mm5551.9窥视孔数目个446441.10窥视孔尺寸mm26030260X3026030260X30260301 .11人孔数目个222111.12人孔尺寸mmDN500DN500DN500DN500DN5001.13工作压力MPa0.60.60.60.60.61.14设计压力MPa0.60.60.60.60.6试验压力MPa0.750.750.750.750.751.16工作温度50505050501.17运行流速M/h203020304060I. 18反洗流速M/h10155101010151015II. 19反洗膨胀率%701001001001.20树脂层总
12、高交换层高mm20002500h阴二IOoOh总高二2200h总高=2700压脂层高200200h阳二5001.21再生液浓度1.53%13%5%HC14%NaOH1.22再生流速M/h5551.23设备净重t6.06.56.01.24运行荷重t36.036.5III. 525.025.52计量箱阳床酸计量箱阴床碱计量箱混床酸计量箱混床碱计量箱外形尺寸FXhmm8101544810154410101882101018822.2设备本体壁厚mm55552.3总容积M3O.75O.752.4有效容积M31.251.250.630.632.5设备本体材质Q235AFQ235AFQ235AFQ235AF内部防腐材料衬胶衬胶衬胶衬胶2.7防腐层厚度mm55552.8工作压力MPa常压常压常压2.9设计压力MPa常压常压常压常压2.10试验压力MPa盛水试验盛水试验盛水试验盛水试验2.11适用介质30%酸液30%碱液30%酸液30%碱液2.12工作温度505050502.13设备净重0.70.70.50.52.14运行荷重t2.12.11.21.23贮罐酸贮罐碱贮罐外形尺寸FXhmm2520252018243.2设备本体壁厚mm1010123.3总容积M3
