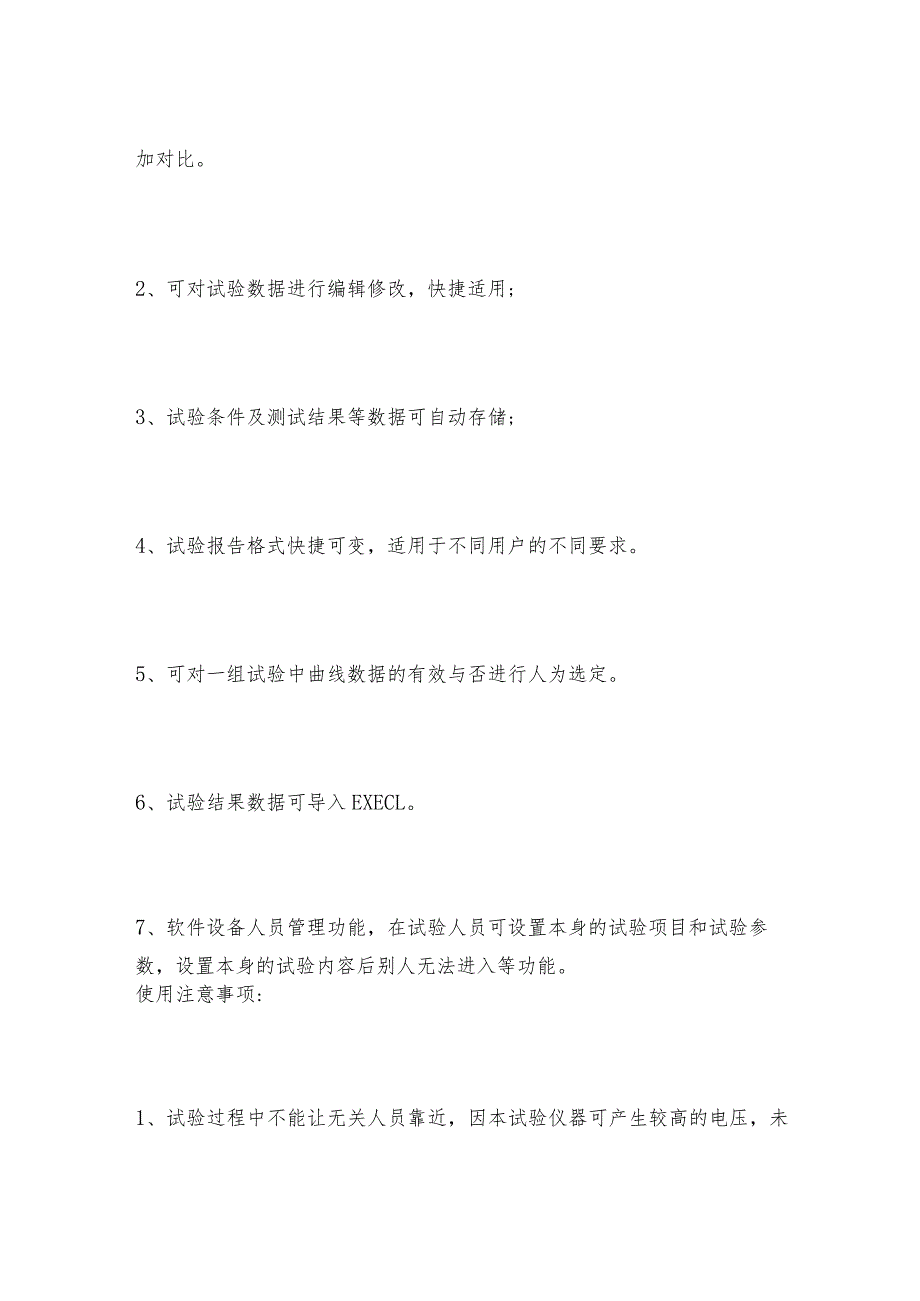

电压击穿试验仪—击穿空气的条件电压击穿试验仪常见问题解决方法.docx_第3页
第3页 / 共5页
电压击穿试验仪—击穿空气的条件电压击穿试验仪常见问题解决方法.docx_第4页
第4页 / 共5页
电压击穿试验仪—击穿空气的条件电压击穿试验仪常见问题解决方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《电压击穿试验仪—击穿空气的条件电压击穿试验仪常见问题解决方法.docx》由会员分享,可在线阅读,更多相关《电压击穿试验仪—击穿空气的条件电压击穿试验仪常见问题解决方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、电压击穿试验仪一击穿空气的条件电压击穿试验仪常见问题解决方法电压击穿试验仪想要击穿空气,要有几个条件:我们假定,空气中已经存在电离后的正离子,当这些正离子当这些正离子受到电场的驱动到达阴极时,会轰击电极材料,由此产生了二次发射。上图中正离子狠狠撞击在阴极材料上,极阴材料因此激发出电子有一位讨论空气电离的专家,叫做汤逊。他把电极材料受离子撞击后产生的二次发射电子数叫做表面电离系数,或者叫做汤逊第二系数。对于某种电极材料而言,汤逊第二系数的值为现在我们来看看击穿电压的表达式到底是什么样,我们来仰视一下:注意看这个表达式,式中显现的P和1分别是空气压强和电极间的距离,T是温度。而A和B是系数,与测量

2、值有关。这样一来,我们发觉,空气的击穿电压与温度、气压和电极间的距离都有关,当然,与电极材料也有关。现在,我们要请出一位人物:巴申,他在1889年就从大量的试验中总结出的巴申定律。巴申认为值显现在两次对数运算中,因此空气的击穿电压对它不敏感。同时,若气体温度不变,则空气的击穿电压变成这样的形式:注意:电极间的距离被更换为d。其曲线是这幅模样:注意:电极间的距离被更换为d。其曲线是这幅模样:这里,纵坐标就是气体的击穿电压,它的单位是千伏,而横坐标的单位是cm.133Pa0也就是说,这里的PI已经合并到一起了。值得注意的是:空气的击穿电压小值对应的Pd为:假如电极间距为1cm,则气压为0.57,这

3、个值远远小于大气压。这说明什么?说明,当Pd大于或者小于时,击穿电压都将随着气压的增大或者减小而增大。也因此,提高电极间隙的气压或者把间隙抽成高真空,都能提高空气的击穿电压。这也是高压开关柜接受真空断路器或者用SF6高压气体填充的原因。标签:电压击穿试验仪,介电强度击穿试验仪,耐电压强度击穿试验仪电压击穿试验仪掌控功能及使用注意事项电压击穿试验仪又叫电压击穿测试仪,紧要适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。掌控功能:1、该设备试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比。2、可对试验数据进行编辑

4、修改,快捷适用;3、试验条件及测试结果等数据可自动存储;4、试验报告格式快捷可变,适用于不同用户的不同要求。5、可对一组试验中曲线数据的有效与否进行人为选定。6、试验结果数据可导入EXECL。7、软件设备人员管理功能,在试验人员可设置本身的试验项目和试验参数,设置本身的试验内容后别人无法进入等功能。使用注意事项:1、试验过程中不能让无关人员靠近,因本试验仪器可产生较高的电压,未经过培训的人员不能使用该设备。试验时要有监护人员,不要单人使用。以防万一发生意外情况。2、长时间不使用设备,在再使用时,先让仪器空载加压一次,即把高压电极的接线从均压球上取下。查看计算机试验界面,看看高压电压是否正常。3

5、、试验中发生意外情况要适时切断电源,问题处理后才能连续试验。4、设备安置要平稳,安置的地面要坚固。是水泥地面以免产生共振。5、该设备在使用中外壳要接保护地线,既设备外壳接大地,以保护操作人员和设备运行的安全。6、使用完设备后,要关掉系统各部分电源,不准带电插拔电源线。7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。8、该仪器需安置在室内,试验室应乾净、干燥、无腐蚀性介质,非相关人员不要任意操作。9、不要让设备电缆碰到尖边,以免划破电缆绝缘;不要让电缆压在重物之下,以免压断电缆引起火灾;不要用电缆拉物体或用电缆捆绑物体,以免拉断电缆使设备不能正常运转。10、不要让设备碰到水溅,腐蚀性气体,可燃气体和可燃物。假如不避开,可能火灾。11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45角以上。12、不要在设备运行时插拔设备的电源插头。13、不要在做试验的时候随便打开试验门。14、在试验过程中,离试验仪器距离1.2米。
