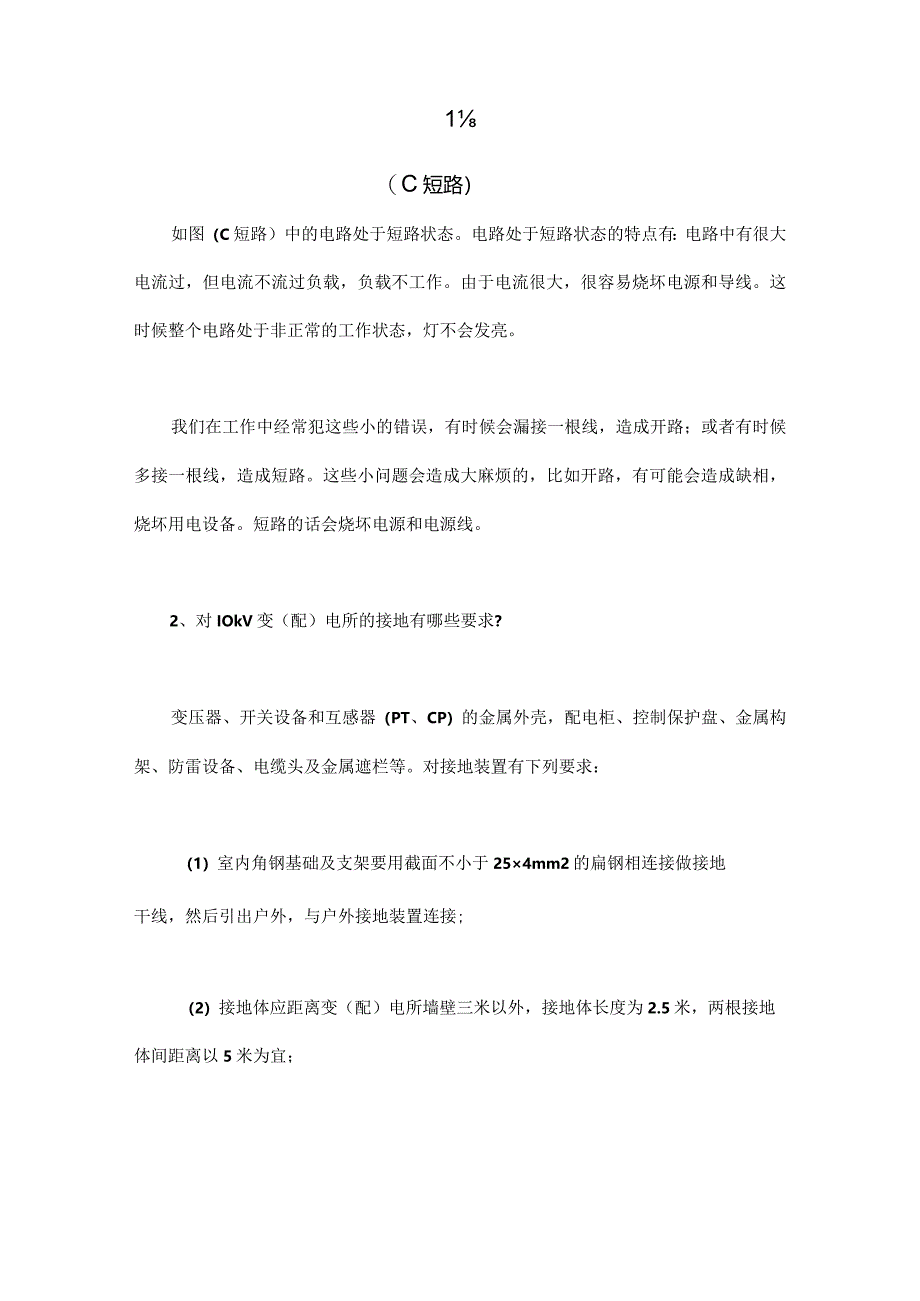

1、1、电路的三种状态？电路有三种状态：通路、开路和短路。a SSgX1X2如图（a通路）所示电路处于通路状态，电路处于通路状态的特点有：电路畅通，有正常的电流流过负载，负载正常工作，灯泡会发亮。整个电路处于正常工作状态。O+电源b开路如图（b开路）所示电路处于开路状态。电路处于开路状态的特点有：电路断开,无电流流过负载，负载不工作。整个电路处于非正常工作状态，灯不会亮。X1+灯3（S?）电源i21（C短路）如图（C短路）中的电路处于短路状态。电路处于短路状态的特点有：电路中有很大电流过，但电流不流过负载，负载不工作。由于电流很大，很容易烧坏电源和导线。这时候整个电路处于非正常的工作状态，灯不会发

2、亮。我们在工作中经常犯这些小的错误，有时候会漏接一根线，造成开路；或者有时候多接一根线，造成短路。这些小问题会造成大麻烦的，比如开路，有可能会造成缺相，烧坏用电设备。短路的话会烧坏电源和电源线。2、对IOkV变（配）电所的接地有哪些要求？变压器、开关设备和互感器（PT、CP）的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。对接地装置有下列要求：（1）室内角钢基础及支架要用截面不小于254mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接;（2）接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；（3）接地网形式以闭合环路式

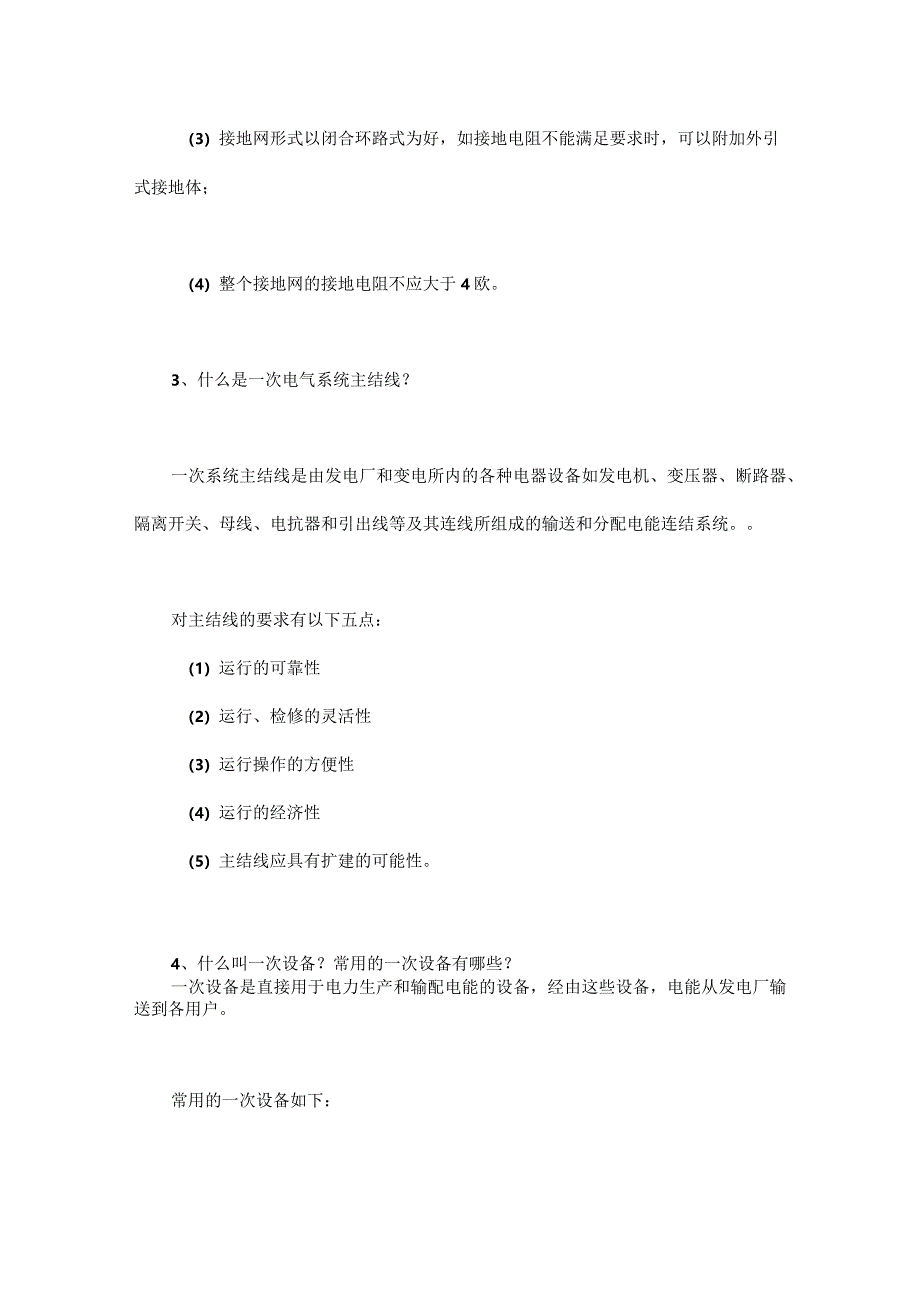

3、为好，如接地电阻不能满足要求时，可以附加外引式接地体；（4）整个接地网的接地电阻不应大于4欧。3、什么是一次电气系统主结线？一次系统主结线是由发电厂和变电所内的各种电器设备如发电机、变压器、断路器、隔离开关、母线、电抗器和引出线等及其连线所组成的输送和分配电能连结系统。对主结线的要求有以下五点：（1）运行的可靠性（2）运行、检修的灵活性（3）运行操作的方便性（4）运行的经济性（5）主结线应具有扩建的可能性。4、什么叫一次设备？常用的一次设备有哪些？一次设备是直接用于电力生产和输配电能的设备，经由这些设备，电能从发电厂输送到各用户。常用的一次设备如下：（1）生产和变化电能的设备，如生产电能的发电

4、机，变换电压用的变压器（2）接通和断开电路的设备，如断路器、隔离开关、自动空气开关、接触器、闸刀开关等（3）限制故障电流或电压的设备，如限制故障电流的电抗器，限制过电压的避雷器，限制接地电流的消弧线圈等。5、什么叫二次设备？常用的二次设备有哪些？二次设备是对一次设备的工作进行监察、测量和操作控制及保护的辅助设备。常用的二次设备包括如下设备：（1）保护电器，用以反映故障，作用于开关电器的操作机构以切除各种故障或作用于信号（2）测量和监察设备，用于监视和测量电路中的电流、电压和功率等参数。6、怎样连接不同截面，不同金属的电缆芯线？连接不同金属，不同截面的电缆时，应使连接点的电阻小而稳定。相同金属截

5、面的电缆相接，应选用与缆芯导体相同的金属材料，按照相接的两极芯线截面加工专用连接管，然后采用压接方法连接。当不同金属的电缆需要连接时，如铜和铝相连接，由于两种金属标准电极位相差较大（铜为+0.345伏，铝为-1.67伏）会产生接触电势差。当有电解质存在时，将形成以铝为负极，铜为正极的原电池，使铝产生电化腐蚀，从而增大接触电阻，所以连接两种不同金属电缆时，除应满足接触电阻要求外，还应采取一定的防腐措施。一般方法是在铜质压接管内壁上刷一层锡后再进行压接。7、防爆电气设备竣工验收时，应详细睑收什么项目？防爆电气设备竣工验收时，必须注重以下几点：验明防爆合格证号；防爆电气设备应在类型、组别，符合设计；

6、防爆电气设备在外壳应无裂纹、损伤、接线盒应紧固，且固定螺栓和防松装置应齐全；防爆充油电气设备，油箱等不应渗漏油，油面高度符合要求；电气设备多余的进线口，应按规定作好密封；电气线路的密封装置的安装应符合规定；安全火花型电气设备的配线工程，其线路走向标高应符合设计，线路应有天蓝色标志；电气装置的接地或接零，应符合规定，防静电接地，应符合设计要求。8、成套手车柜的安装应符合什么规定？应该符合以下规定：手车推拉灵活轻便，无卡阻碰撞现象；动静触头中心一致，接触紧密，手在推入工作位置，符合产品要求；二次回路辅助开关的切换接点应动作准确，接触可靠；机械闭锁装置应动作准确可靠；柜内照明齐全；安全隔板开关灵活，

7、随手车柜的进出而相应动作；柜内控制电缆的位置不应妨碍手车进出，并牢牢固定；手车与柜体间的接地触头，应接触紧密，手车推入柜内时，其接地触头应比主触头早接通拉出时相反。9、配电盘（柜）安装前的准备工作？配电盘的安装应在室内粉刷完毕，基础达到要求强度，清扫干净后进行；配电盘在安装前应进行检查验收，查核配电盘的型号，盘内的电器元件是否符合要求，有无机械损伤；基础型钢应配合土建下好埋件，基础型钢顶面应高出地平面1020mm,同一场所同一水平面上的基础型钢的水平误差不应超过长度的1/1OOO最大水平误差不应超过5mm,小车式配电柜的基础型钢应与屋内地面相平。10、怎样修理异步电动机转轴的一般故障?转弯曲：

8、将转子取出并根据具体情况加以校正；轴的铁芯档磨损：则应在铁芯两端的轴上开一个环开槽，再放入两个弧形键并与轴焊在一起；轴颈磨损：一般可在轴颈处落花处理。如果磨损严重，也可在轴颈处用电焊堆积一层，再用车床加工至要求尺寸；轴裂纹：较严重应更换处理。11、在那些情况下，操作前，必须进行核相？一切新安装、改装与系统有联络关系的设备和线路；进线检修；变压器检修、折装电缆引线接头或调整分接开关；系统电缆重做接线盒、电缆头、移动电缆及其它可能变换相别的作业时；PT的二次回路接有同期回路，当检修PT或变动二次回路须做假同期试验。12、什么叫电力系统的静态稳定？电力系统的静态稳定性也称微变稳定性，它是指当正常运行

9、的电力系统受到很小的扰动，将自动恢复到原来运行状态的能力。13、什么叫电力系统的动态稳定?电力系统运行的动态稳定性是指当正常运行的电力系统受到较大的扰动，它的功率平衡受到相当大的波动时，将过渡到一种新的运行状态或回到原来的运行状态，继续保持同步运行的能力。14、什么叫主保护？是指发生短路故障时，能满足系统稳定及设备安全和基本要求，首先动作与跳闸，有选择地切除被保护设备和全线故障的保护。15、什么叫后备保护？是指保护或断路器拒动时，用以切除故障的保护。16、什么叫辅助保护？是为补充主保护和后备保护的不足，而增设的简单保护。17、PT运行中为什么二次不允许短路？PT正常运行时，由于二次负载是一些仪

10、表和继电器的电压线圈阻抗大，基本上相当于变压器的空载状态，互感器本身通过的电流很小，它的大小决定于二次负载阻抗的大小，由于PT本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大，二次保险熔断影响到仪表的正确指示和保护的正常工作，当保险容量选择不当，二次发生短路保险不能熔断时，则PT极易被烧坏。18、CT运行中二次为什么不允许开路？CT经常用于大电流条件下，同时由于CT二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT正常运行时，二次电压很低，如果CT二次回路断线，则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在

11、二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁,再者铁芯中产生剩磁会增大互感器误差,所以CT二次不准开路。19、什么是电流保护，动作原理如何？当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护，过电流保护的动作电流是按最大负荷电流来考虑的，其选择是靠阶梯形的时限来配合的。20、什么叫速断保护，它有何特点？过电流保护启动电流是按照大于最大负荷电流的原则整定的，为了保证选择性，采取了逐级增加的阶梯形时

12、限的特征，这样以来靠近电源端的保护装置动作时限将很长,这在许多情况下是不允许的。为了克服这一缺点也采用提高整定值,以限制动作范围的办法，这样就不必增加时限可以瞬时动作，其动作是按躲过最大运行方式下短路电流来考虑的，所以不能保护线路全长，它只能保护线路的一部分，系统运行方式的变化影响电流速断的保护范围。21、什么叫接地？什么叫接零？为何要接地和接零？在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。将电气设备和用电装置的金属外壳与系统零线相接叫做接零。接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地；二是为了人身和设备安全，如保护性接地和接零

13、。虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。22、为什么一些测量仪表的起始刻度附近有黑点？一般指示仪表的刻度盘上,都标有仪表的准确等级刻度，起始端附近的黑点,是指仪表的指计从该点到满刻度的测量范围，符合该表的标准等级。一般黑点的位置是以该表最大该度值的20%标法。例如，一只满该度为5安的电流表，则黑点标在IA上。由些可见，在选用仪表时，若测量时指针指示在黑点以下部分，说明测量误差很大，低于仪表的准确度，遇有这种情况应更换仪表或互感器，使指针在20%100%o23、使用兆欧表测量绝缘电阻时，应该注意哪些事项？测量设备的绝缘电阻时，必须先切断电源。对具

14、有较大电容的设备（如电容器、变压器、电机及电缆线路）必须先进行放电;兆欧表应放在水平位置，在未接线之前，先摇动兆欧表看指针是否在8处，再将（L）和（E）两个接线柱短路，慢慢地摇动兆欧表看指针是否指在零处，对于半导体型兆欧表不宜用短路校检；兆欧表引线应用多股软线，而且应有良好的绝缘；不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量;测量电容器，电缆、大容量变压器和电机时，要有一定的充电时间，电容量愈大，充电时间应愈长。一般以兆欧表转动一分钟后的读数为准；在摇测绝缘时，应使兆欧表保持额定转速。一般为120转/分，

15、当测量物电容量较大时，为了避免指针摆动，可适当提高转速（如130转/分）；被测物表面应擦试清洁，不得有污物，以免漏电影响测量的准确度。24、用兆欧表测量绝缘时，为什么规定摇测时间为1分钟？用兆欧表测量绝缘电阻时，一般规定以摇测一分钟后的读数为准。因为在绝缘体上加上直流电压后，流过绝缘体的电流（吸收电流）将随时间的增长而逐渐下降。而绝缘的直流电阻率是根据稳态传导电流确定的，并且不同材料的绝缘体,其绝缘吸收电流的衰减时间也不同。但是试验证明，绝大多数材料其绝缘吸收电流经过一分钟已趋于稳定，所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。25、怎样选用兆欧表？兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是：500伏以下的电气设备选用5001000伏的兆欧表；瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。如有些兆欧表的读数不是从零开始，而是从1兆欧或2兆欧开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能
