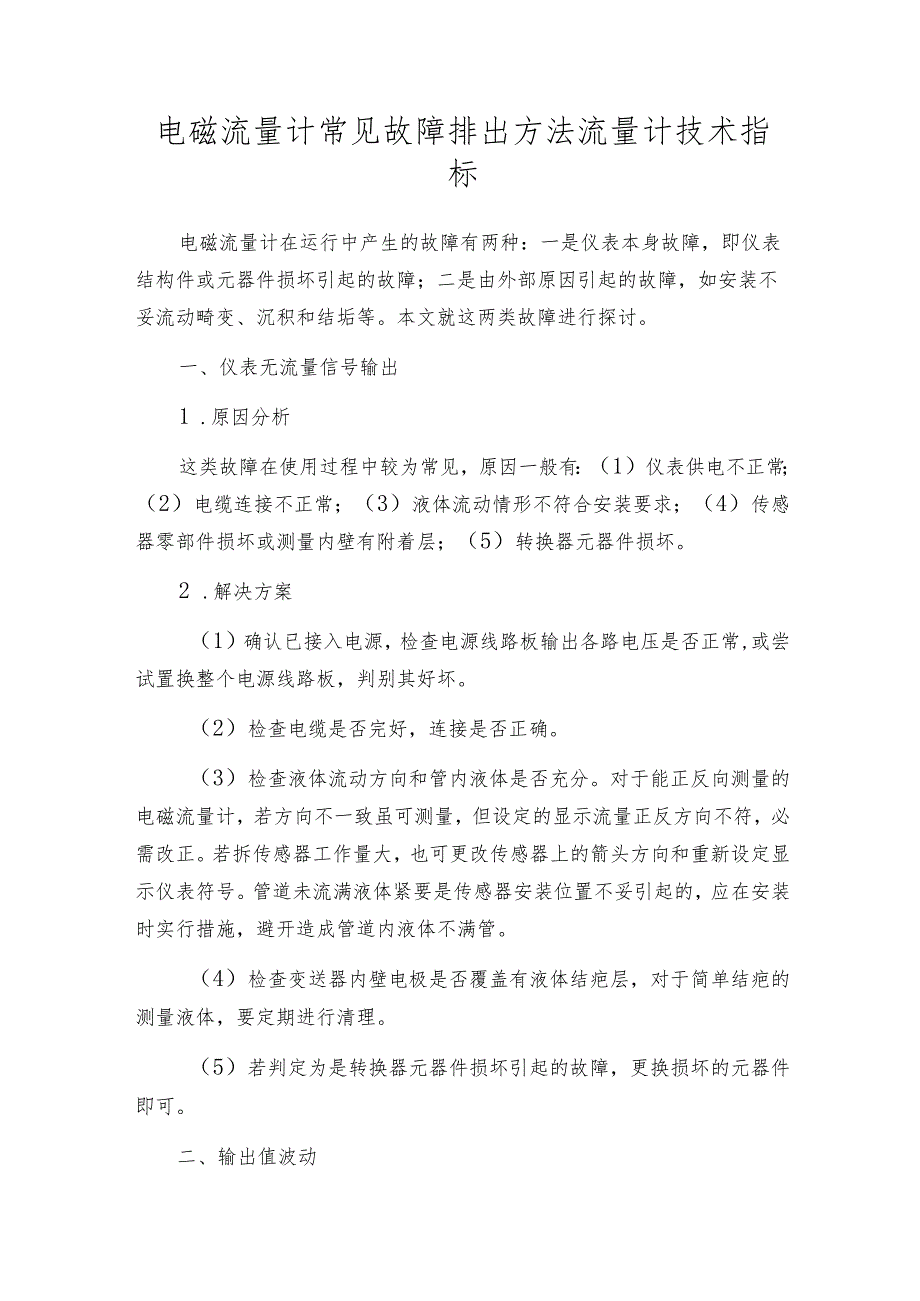

1、电磁流量计常见故障排出方法流量计技术指标电磁流量计在运行中产生的故障有两种：一是仪表本身故障，即仪表结构件或元器件损坏引起的故障；二是由外部原因引起的故障，如安装不妥流动畸变、沉积和结垢等。本文就这两类故障进行探讨。一、仪表无流量信号输出1 .原因分析这类故障在使用过程中较为常见，原因一般有：（1）仪表供电不正常；（2）电缆连接不正常；（3）液体流动情形不符合安装要求；（4）传感器零部件损坏或测量内壁有附着层；（5）转换器元器件损坏。2 .解决方案（1）确认已接入电源，检查电源线路板输出各路电压是否正常,或尝试置换整个电源线路板，判别其好坏。（2）检查电缆是否完好，连接是否正确。（3）检查液体

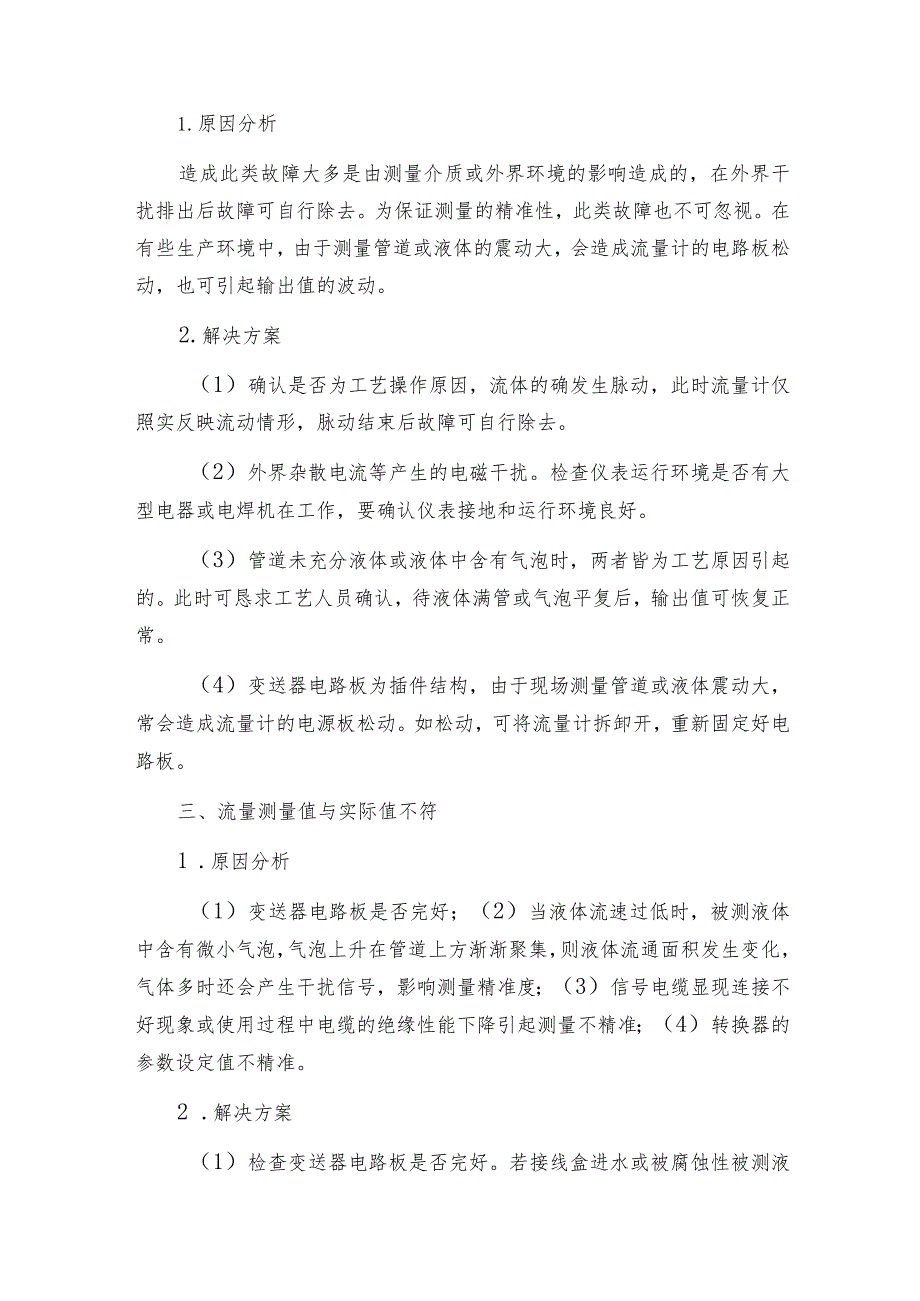

2、流动方向和管内液体是否充分。对于能正反向测量的电磁流量计，若方向不一致虽可测量，但设定的显示流量正反方向不符，必需改正。若拆传感器工作量大，也可更改传感器上的箭头方向和重新设定显示仪表符号。管道未流满液体紧要是传感器安装位置不妥引起的，应在安装时实行措施，避开造成管道内液体不满管。（4）检查变送器内壁电极是否覆盖有液体结疤层，对于简单结疤的测量液体，要定期进行清理。（5）若判定为是转换器元器件损坏引起的故障，更换损坏的元器件即可。二、输出值波动1.原因分析造成此类故障大多是由测量介质或外界环境的影响造成的，在外界干扰排出后故障可自行除去。为保证测量的精准性，此类故障也不可忽视。在有些生产环境中
3、，由于测量管道或液体的震动大，会造成流量计的电路板松动，也可引起输出值的波动。2.解决方案（1）确认是否为工艺操作原因，流体的确发生脉动，此时流量计仅照实反映流动情形，脉动结束后故障可自行除去。（2）外界杂散电流等产生的电磁干扰。检查仪表运行环境是否有大型电器或电焊机在工作，要确认仪表接地和运行环境良好。（3）管道未充分液体或液体中含有气泡时，两者皆为工艺原因引起的。此时可恳求工艺人员确认，待液体满管或气泡平复后，输出值可恢复正常。（4）变送器电路板为插件结构，由于现场测量管道或液体震动大，常会造成流量计的电源板松动。如松动，可将流量计拆卸开，重新固定好电路板。三、流量测量值与实际值不符1 .

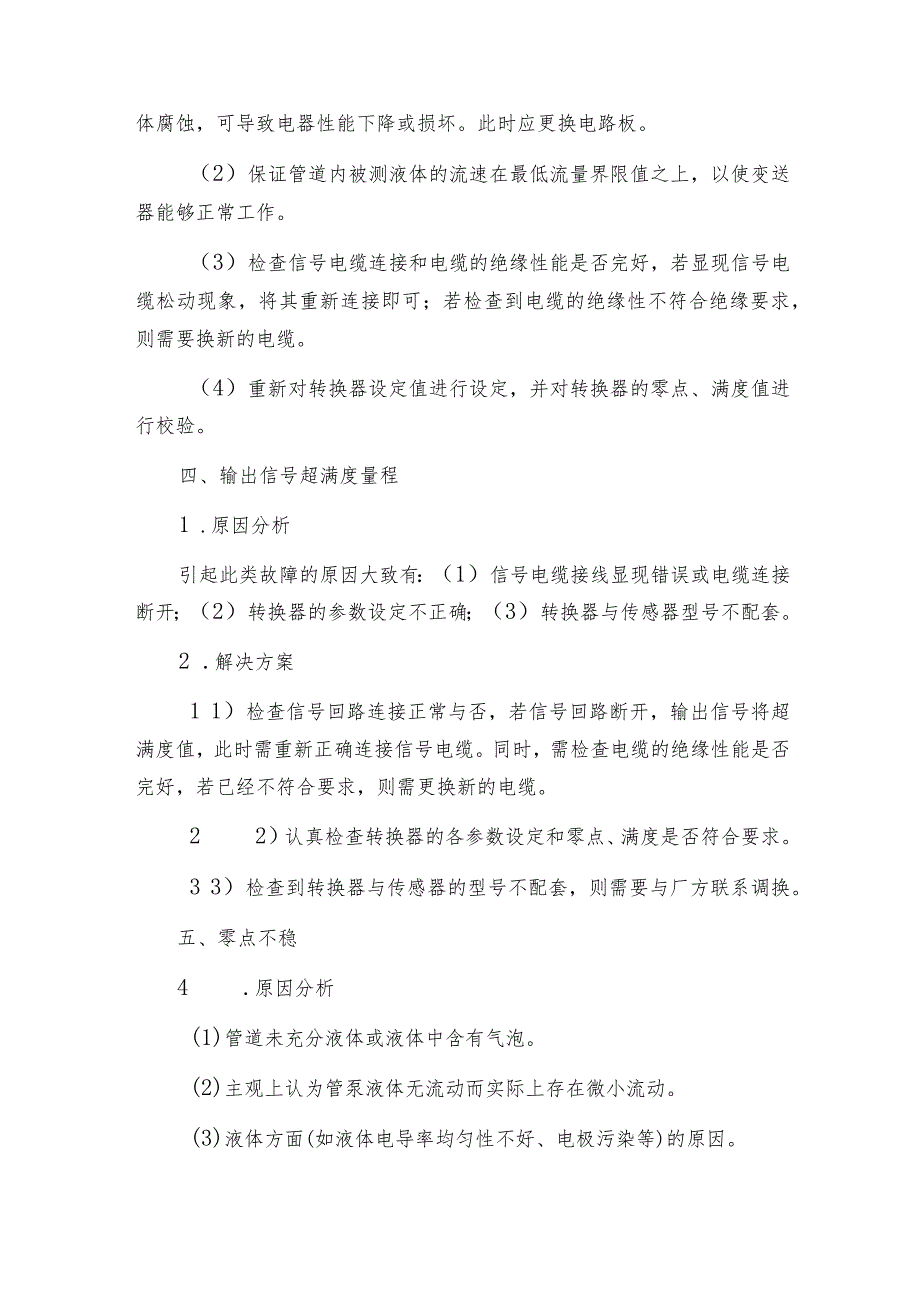

4、原因分析（1）变送器电路板是否完好；（2）当液体流速过低时，被测液体中含有微小气泡，气泡上升在管道上方渐渐聚集，则液体流通面积发生变化，气体多时还会产生干扰信号，影响测量精准度；（3）信号电缆显现连接不好现象或使用过程中电缆的绝缘性能下降引起测量不精准；（4）转换器的参数设定值不精准。2 .解决方案（1）检查变送器电路板是否完好。若接线盒进水或被腐蚀性被测液体腐蚀，可导致电器性能下降或损坏。此时应更换电路板。（2）保证管道内被测液体的流速在最低流量界限值之上，以使变送器能够正常工作。（3）检查信号电缆连接和电缆的绝缘性能是否完好，若显现信号电缆松动现象，将其重新连接即可；若检查到电缆的绝缘性不
5、符合绝缘要求，则需要换新的电缆。（4）重新对转换器设定值进行设定，并对转换器的零点、满度值进行校验。四、输出信号超满度量程1 .原因分析引起此类故障的原因大致有：（1）信号电缆接线显现错误或电缆连接断开；（2）转换器的参数设定不正确；（3）转换器与传感器型号不配套。2 .解决方案1 1）检查信号回路连接正常与否，若信号回路断开，输出信号将超满度值，此时需重新正确连接信号电缆。同时，需检查电缆的绝缘性能是否完好，若已经不符合要求，则需更换新的电缆。2 2）认真检查转换器的各参数设定和零点、满度是否符合要求。3 3）检查到转换器与传感器的型号不配套，则需要与厂方联系调换。五、零点不稳4 .原因分析
6、(1)管道未充分液体或液体中含有气泡。(2)主观上认为管泵液体无流动而实际上存在微小流动。(3)液体方面(如液体电导率均匀性不好、电极污染等)的原因。(4)信号回路绝缘下降。5 .解决方案(1)管道未充分液体或液体中含有气泡皆为工艺原因，此时应恳求工艺人员确认，工艺正常后，输出值可恢复正常。(2)管道内有微量流动，这不是电磁流量计故障。(3)若杂质沉积测量管内壁或在测量管内壁结垢，或电极被污染，均有可能显现零点变动，此时必需清洗；若零点变动不大，也可尝试重新调零。(4)由于受环境条件的影响，灰尘、油污等可能进入表壳体内,因此，需要检查电极部位绝缘是否下降或破坏，若不符合绝缘要求,则必需进行清理
7、。液体涡轮番量计精准度下降的原因液体涡轮番量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮番量计广泛用于石油、化工、冶金、科研等领域的计量、掌控系统。配备有卫生接头的液体涡轮番量计可以应用于制药行业。1、介质中一样平常都有一些杂质，对轴承、轴产生磨损，使二者间的间隙增大，动件的动失调被毁坏，转速降落，或许脏物进入间隙内，使运动阻力增大，转速降落。这些原因起因都造成仪表表示值削减，2、流体温度、压力的变幻可能使管道内液体逸出所含的气氛可以因管道内的压力低于流体的饱和蒸汽压、使部份液体变为蒸汽，也可能因介质的负压使外面的气体被吸入管道内，这些气体随着被测液体流动，造成仪表批示值增大，呈现正缺欠，对流体的需方有利。3、流体中的纤维状或粘性杂质附在流量计的动弹一小部分，使迁移变化阻力增大，造成仪表的指示值削减，显现负偏差，对流体的供方晦气。4、任务情况比拟鄙俚，譬如，电磁场搅扰、尘埃、高温、振动、湿润等，可能造成涡轮番量传感器的误步履或失灵，直接造成涡轮番量计的示值瑕玷，缺陷是正值也可能是负值，可能不明显，也可能彻底生效。对于上述征象，在比拟严重时，能从流程工作状态的对比中制造标题，简单接受相应措施。可是，在问题早期，不实行非凡举措就不克不及发觉标题问题。
