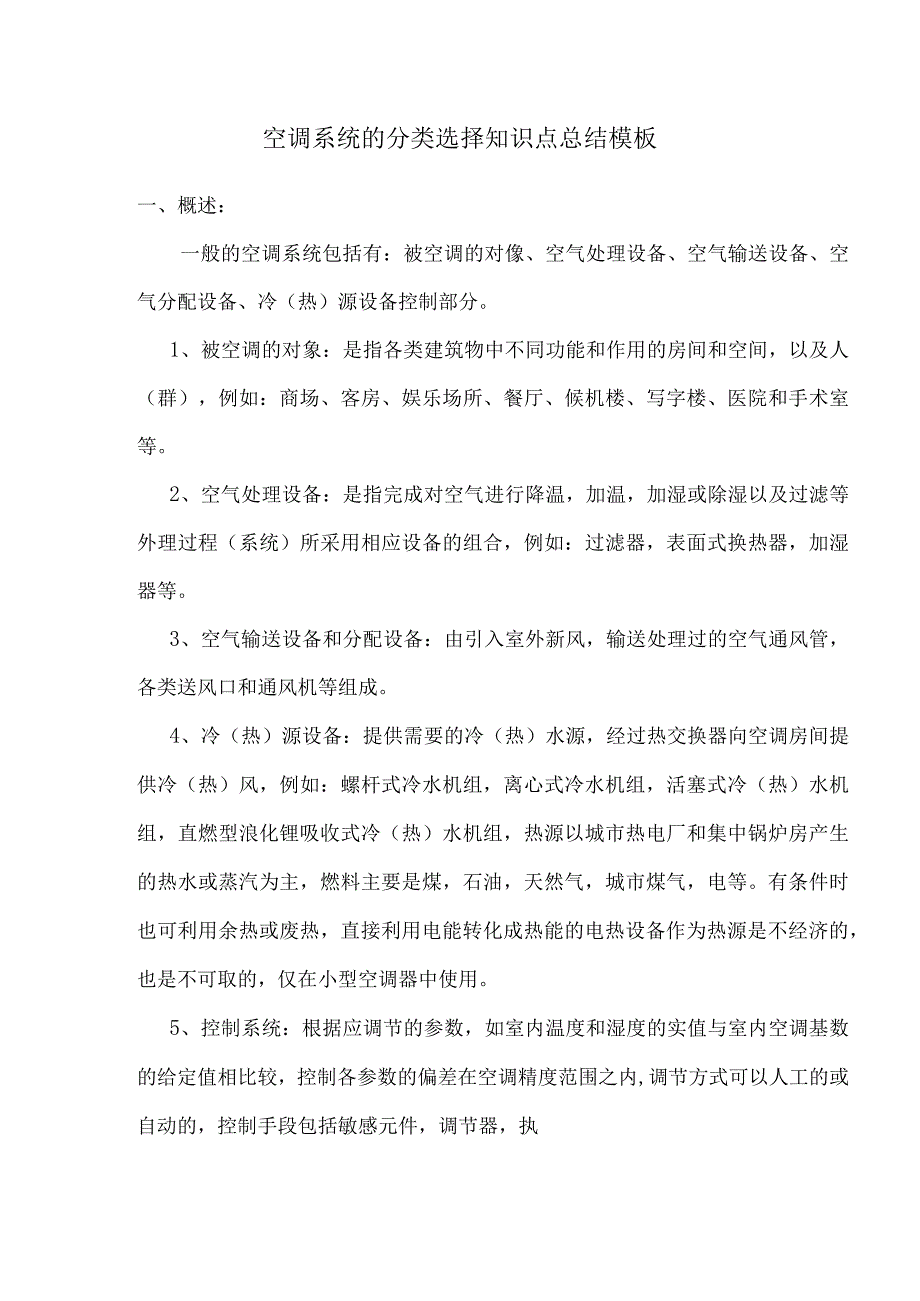

1、空调系统的分类选择知识点总结模板一、概述：一般的空调系统包括有：被空调的对像、空气处理设备、空气输送设备、空气分配设备、冷（热）源设备控制部分。1、被空调的对象：是指各类建筑物中不同功能和作用的房间和空间，以及人（群），例如：商场、客房、娱乐场所、餐厅、候机楼、写字楼、医院和手术室等。2、空气处理设备：是指完成对空气进行降温，加温，加湿或除湿以及过滤等外理过程（系统）所采用相应设备的组合，例如：过滤器，表面式换热器，加湿器等。3、空气输送设备和分配设备：由引入室外新风，输送处理过的空气通风管，各类送风口和通风机等组成。4、冷（热）源设备：提供需要的冷（热）水源，经过热交换器向空调房间提供冷（热
2、）风，例如：螺杆式冷水机组，离心式冷水机组，活塞式冷（热）水机组，直燃型浪化锂吸收式冷（热）水机组，热源以城市热电厂和集中锅炉房产生的热水或蒸汽为主，燃料主要是煤，石油，天然气，城市煤气，电等。有条件时也可利用余热或废热，直接利用电能转化成热能的电热设备作为热源是不经济的，也是不可取的，仅在小型空调器中使用。5、控制系统：根据应调节的参数，如室内温度和湿度的实值与室内空调基数的给定值相比较，控制各参数的偏差在空调精度范围之内,调节方式可以人工的或自动的，控制手段包括敏感元件，调节器，执行机构和调节机构。6、空气调节系统按空气处理设备的设置情况来分类，有集中式、半集中式和全分散式三类空调系统，对

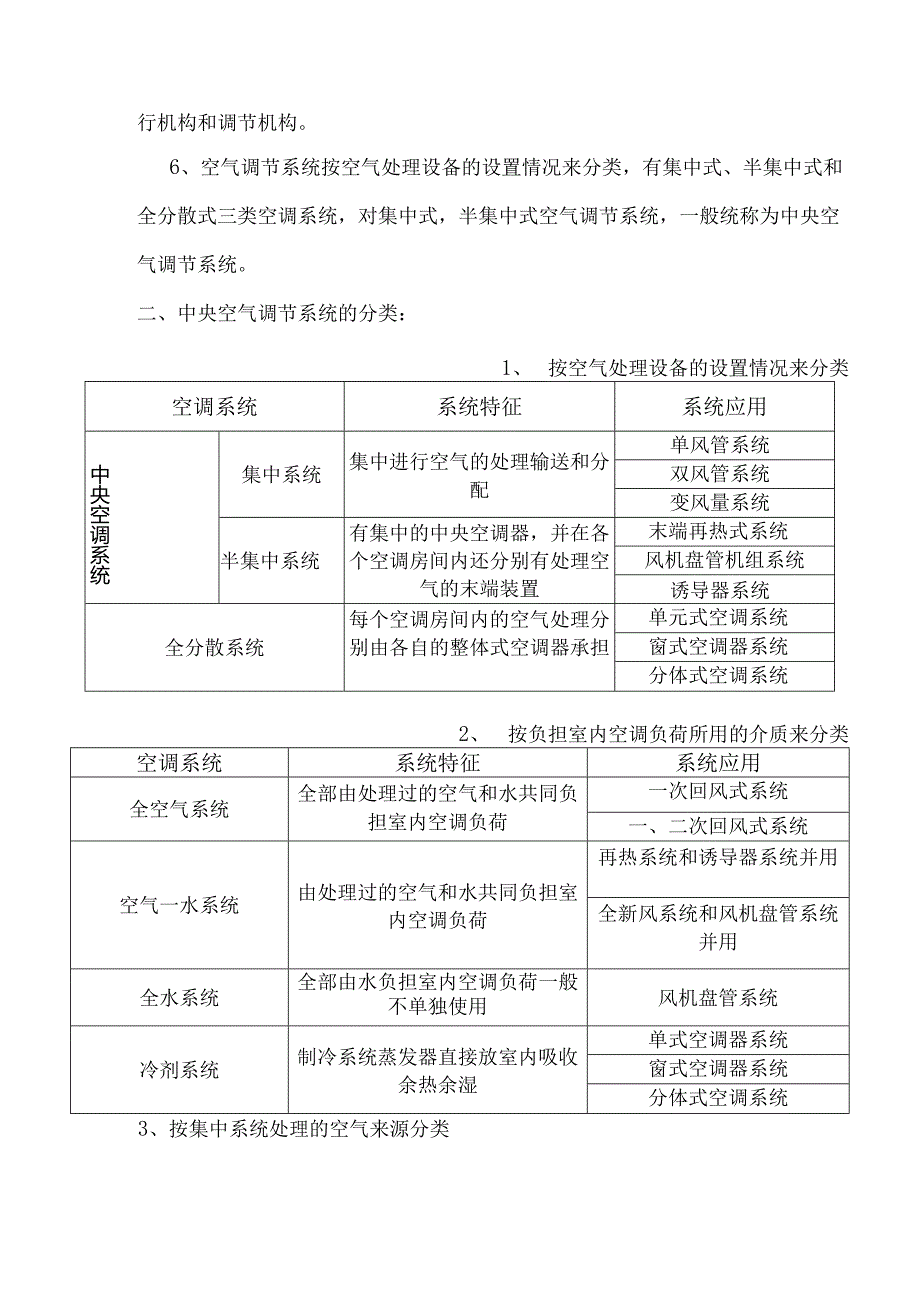

3、集中式，半集中式空气调节系统，一般统称为中央空气调节系统。二、中央空气调节系统的分类：1、按空气处理设备的设置情况来分类空调系统系统特征系统应用中央空调系统集中系统集中进行空气的处理输送和分配单风管系统双风管系统变风量系统半集中系统有集中的中央空调器，并在各个空调房间内还分别有处理空气的末端装置末端再热式系统风机盘管机组系统诱导器系统全分散系统每个空调房间内的空气处理分别由各自的整体式空调器承担单元式空调系统窗式空调器系统分体式空调系统2、按负担室内空调负荷所用的介质来分类空调系统系统特征系统应用全空气系统全部由处理过的空气和水共同负担室内空调负荷一次回风式系统一、二次回风式系统空气一水系统由

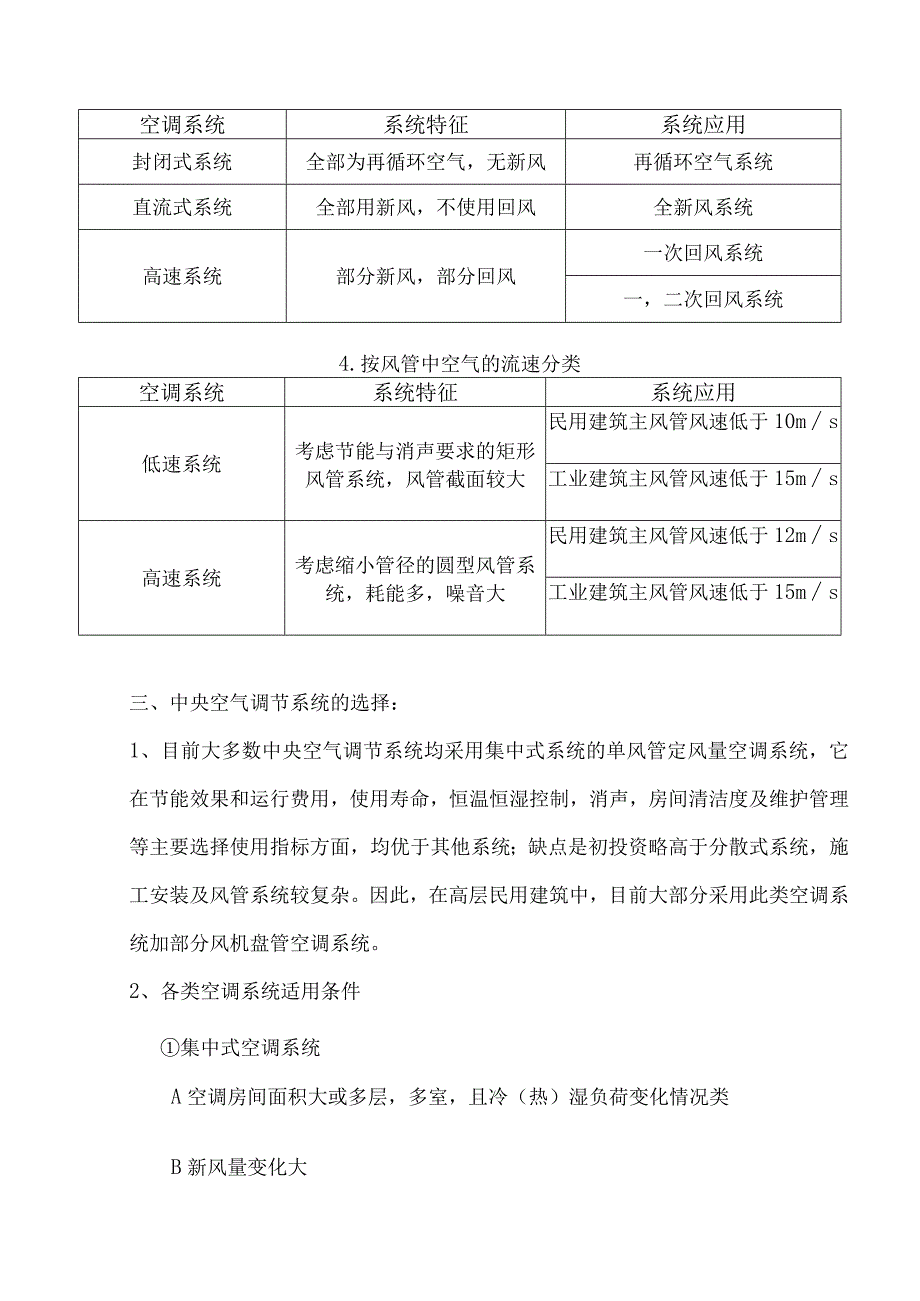

4、处理过的空气和水共同负担室内空调负荷再热系统和诱导器系统并用全新风系统和风机盘管系统并用全水系统全部由水负担室内空调负荷一般不单独使用风机盘管系统冷剂系统制冷系统蒸发器直接放室内吸收余热余湿单式空调器系统窗式空调器系统分体式空调系统3、按集中系统处理的空气来源分类空调系统系统特征系统应用封闭式系统全部为再循环空气，无新风再循环空气系统直流式系统全部用新风，不使用回风全新风系统高速系统部分新风，部分回风一次回风系统一，二次回风系统4.按风管中空气的流速分类空调系统系统特征系统应用低速系统考虑节能与消声要求的矩形风管系统，风管截面较大民用建筑主风管风速低于10ms工业建筑主风管风速低于15ms高速
5、系统考虑缩小管径的圆型风管系统，耗能多，噪音大民用建筑主风管风速低于12ms工业建筑主风管风速低于15ms三、中央空气调节系统的选择：1、目前大多数中央空气调节系统均采用集中式系统的单风管定风量空调系统，它在节能效果和运行费用，使用寿命，恒温恒湿控制，消声，房间清洁度及维护管理等主要选择使用指标方面，均优于其他系统；缺点是初投资略高于分散式系统，施工安装及风管系统较复杂。因此，在高层民用建筑中，目前大部分采用此类空调系统加部分风机盘管空调系统。2、各类空调系统适用条件集中式空调系统A空调房间面积大或多层，多室，且冷（热）湿负荷变化情况类B新风量变化大C室内温度，湿度，洁净度，噪音，振动等指标要
6、求严格D全年多工况适应和节能E可采用天然冷源F维护，操作，管理方便G运行费用较低半集中式空调系统A空调房间面积大，但风管不易布置B多层多室，层高较低，热湿负荷不一致或参数要求不同C室内温度湿度要求T21C10%D要求各室空气不要串通E要求调节风量分散式空调系统A各房间工作班次和参数要求不同且面积较小B空调房间面积布置分散程序C工艺变更可能性较大或改建房屋的层高较低，且无集中冷源3.各类空调系统使用特点：集中式空调系统和半集中式空调系统的冷（热）源设备均采用冷水机组或热泵机组，集中供应冷（热）媒水。风机盘管空调系统属于半集中式空调系统，在集中的空调机房内设置冷水（或热水）机组，提供冷（热）媒水，
7、有水泵加压后，用水管送入各个空调房间内的末端装置一一风机盘管机组，在风机盘管内进行冷（热）交换，向空调房间送出冷风（或热风），冷（热）媒水吸收房间内空气余热量后水温升高（或向房间内的空气放出热量后水温降低），再返回冷（热）水机组进行降温（或加热）处理，尔后再循环送入系统。因此，由冷（热）媒水承担房间内的负荷，又称全水系统。该系统广泛应用于宾馆，办公大楼，公寓，医院等多层多房间建筑物。在城市内新兴的民用建筑物（尤其是各类高层建筑）中，由于其使用功能和作用常常是综合性质的（例如商场，写字楼，宾馆客房，餐饮，娱乐等合成于同一大厦内），因此在空调系统的选用方面，往往兼而含之，按分区（或分层）采用集中式
8、空调系统和部分风机盘管空调系统，显得比较合理。四、中央空气调节系统负荷的概算指标：1.国内部分建筑空调冷负荷概算指标序号建筑类型及房间名称冷负荷指标（W/Dl2）序号建筑类型及房间名称冷负荷指标（W/!?）1旅馆：客房（标准层）80-11017医院：一般手术室100-1502酒吧，咖啡100-18018医院：洁净手术室300-5003西餐厅160-20019医院：X光，CT,B超诊断120-1504中餐厅，宴会厅180-35020商场，百货大楼营业150-250室5商店，小卖部100-16021影剧院：观众席180-3506中厅，接待90-12022影剧院：休息厅可吸烟300-4007小会议室
9、（许少量吸烟）200-30023影剧院：化妆室90-1208大会议室（不许吸烟）180-28024体育馆：比赛馆120-2509理发，美容120-18025体育馆：观众休息厅300-40010健身房，保龄球100-12026体育馆：贵宾室120-14011弹子房90-12027展览馆，陈列室130-20012室内游泳池200-35028会堂，报告厅150-20013舞厅（交谊舞）200-25029图书阅览80-11014舞厅（迪斯科）250-35030科研，办公90-14015办公大楼90-12031公寓，住宅80-11016医院：高级病房100-12032餐馆200-2502.国内部分建筑空
10、调热负荷概算指标序号建筑类型及房间名称冷负荷指标（Wm2）序号建筑类型及房间名称冷负荷指标（W/m2）1办公大楼，学校60-856商店65-902住宅楼50-757单层住宅85-1103医院，幼儿园65-908食堂餐厅110-1404旅馆60-909影剧院90-1155图书馆50-80五、集中空气调节系统的设备组成及其作用部段名称采用的设备和设施功能和作用新风，回风混合1 .新风，一次回风混合段箱体2 .对开式多叶调节阀（框架，导风叶片，传动机构等），用于新风口及一次回风口1 .连接新风口,一次回风口及管道2 .新风与一次回风按一定比例混合后进入过段箱体过滤1 .粗效过滤器（用于新风）2 .中
11、效过滤器3 .亚高效过滤器4 .高效过滤器使送风空气中悬浮着的尘粒被挡住粘在滤料上，达到净化要求标准计数效率（粒径0.3Rm尘粒）粗效20%亚高效90%-99%效20%-90%高效99.97%加热,冷却，除湿1 .表面式冷却器（或加热器）：冷媒为冷冻水，制冷剂热媒为热水或蒸汽2 .电加热器（裸线式或管式）3 .喷水室：冷媒为冷冻水，热媒为热水或蒸汽使水在热交换器装置中与冷热媒进行热交换，对送风空气进行冷却，加热（一、二次），除湿减湿等多种处理加湿1 .蒸汽加湿喷管2 .干蒸汽加湿器：卧式或立式3 .电加湿器：电热式或电极式4 .喷雾加湿5 .超声波加湿器6 .红外线加湿器确保空调房间内保持一定
12、的相对湿度和相对湿度小于3%波动范围的要求，等湿加湿或等焰加湿送风1 .送风机：离心式或轴流式2 .送风管道3 .消声器4 .基础减振装置：弹簧减振器橡胶减振垫提供空调系统送风的动力源，促使新风和一、二次回风的连续稳定循环流动，且能实现风量调节供水系统1 .冷（热）水泵2 .冷却水泵3 .冷却塔4 .水量调节阀1 .由冷（热）水泵将冷（热）媒水输送至表面式换热器（冷却或加热送风）或各空调房间中的末端装置（风机盘管诱导器），吸热后回制冷机蒸发器，构成循环2 .由冷却水泵将冷却水输送至冷却塔，向大气释放热量后，回到制冷机冷凝器，构成循环热回收热回收器3.在进风与排风之间进行热交换，以回收排风中的余
13、热和余冷冷源1 .冷水机组（离心式，螺杆式，活塞式，吸收式等）2 .冷（热）水机组（离心式，螺杆式，活塞式，吸收式等）为送风空气降温，向空调系统连续提供所需的冷媒水构成循环热源1 .热水锅炉4.热水机组2 .蒸汽锅炉5.太阳能3 .电热锅炉6.地热提供热源，用以加热送风空气至采暖温度六、一般空调系统划分的基本原则划分依据划分的基本原则负荷特性1 .按不同朝向划分为不同的系统2 .根据室内发热量的大小分成不同的区域，分别设置系统3 .根据室内热湿比量的大小，将相同或相近的房间划分为一个系统使用时间与功能1 .按使用时间的不同进行划分，将使用时间相同或接近的对象划分为一个系统2 .按房间的功能、用
14、途、性质将基本相同的划分为一个区域或组成一个系统建筑平面位置将临外墙的房间和不临外墙的房间区分为外区和内区，分别配置空调系统建筑层数在高层建筑中，根据设备，管道，配件等的承压能力，沿建筑高度方向上划分为低区，中区，高区，分别配置空调系统。有时，为了使用灵活，也可按高度方向将若干层合成一个系统，分别配置空调系统。设计基数将室内温，湿度基数，洁净度和噪声等要求相同或相近的房间划为一个系统。空调精度根据空调控制精度，将室内温，湿度允许波动范围相同或相近者划分为一个系统，室湿允许波动范围为0.1-0.2的房间，宜设单独系统。注：室内有消声要求的房间，不宜和产生噪音的房间划为同一系统。七、集中空气调节系统中水系统常见的几种形式的流程图1、水冷式冷（热）水机组水系统流程图 图I是直燃式浪化锂吸收式冷（热）水机组水系统流程图 图2是电制冷（活塞式，离
