《聚羧酸减水剂配制中低强度混凝土应注意问题？.docx》由会员分享，可在线阅读，更多相关《聚羧酸减水剂配制中低强度混凝土应注意问题？.docx（4页珍藏版）》请在第壹文秘上搜索。

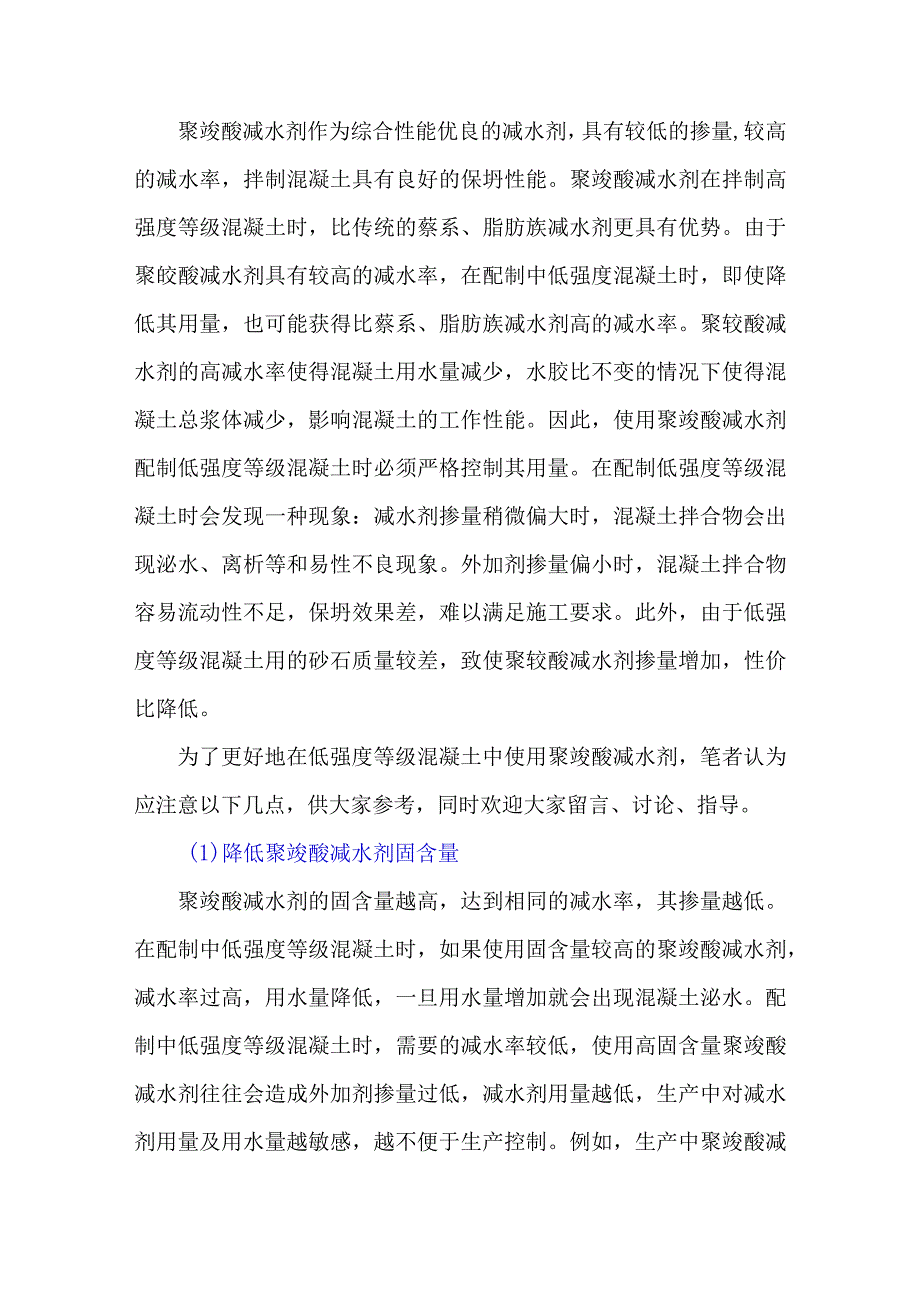

1、聚竣酸减水剂作为综合性能优良的减水剂，具有较低的掺量,较高的减水率，拌制混凝土具有良好的保坍性能。聚竣酸减水剂在拌制高强度等级混凝土时，比传统的蔡系、脂肪族减水剂更具有优势。由于聚皎酸减水剂具有较高的减水率，在配制中低强度混凝土时，即使降低其用量，也可能获得比蔡系、脂肪族减水剂高的减水率。聚较酸减水剂的高减水率使得混凝土用水量减少，水胶比不变的情况下使得混凝土总浆体减少，影响混凝土的工作性能。因此，使用聚竣酸减水剂配制低强度等级混凝土时必须严格控制其用量。在配制低强度等级混凝土时会发现一种现象：减水剂掺量稍微偏大时，混凝土拌合物会出现泌水、离析等和易性不良现象。外加剂掺量偏小时，混凝土拌合物容
2、易流动性不足，保坍效果差，难以满足施工要求。此外，由于低强度等级混凝土用的砂石质量较差，致使聚较酸减水剂掺量增加，性价比降低。为了更好地在低强度等级混凝土中使用聚竣酸减水剂，笔者认为应注意以下几点，供大家参考，同时欢迎大家留言、讨论、指导。(1)降低聚竣酸减水剂固含量聚竣酸减水剂的固含量越高，达到相同的减水率，其掺量越低。在配制中低强度等级混凝土时，如果使用固含量较高的聚竣酸减水剂，减水率过高，用水量降低，一旦用水量增加就会出现混凝土泌水。配制中低强度等级混凝土时，需要的减水率较低，使用高固含量聚竣酸减水剂往往会造成外加剂掺量过低，减水剂用量越低，生产中对减水剂用量及用水量越敏感，越不便于生产

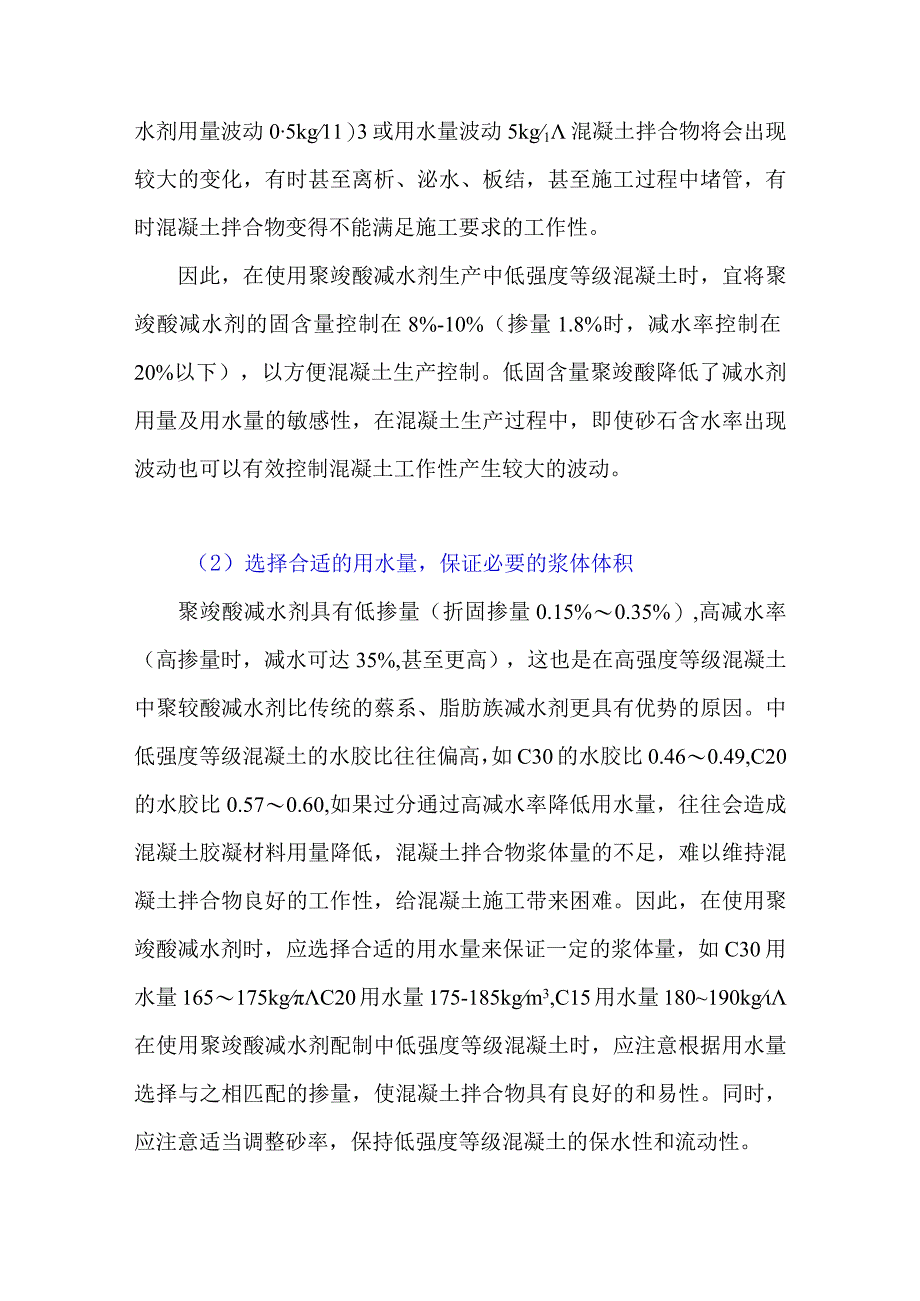

3、控制。例如，生产中聚竣酸减水剂用量波动05kg11）3或用水量波动5kg1混凝土拌合物将会出现较大的变化，有时甚至离析、泌水、板结，甚至施工过程中堵管，有时混凝土拌合物变得不能满足施工要求的工作性。因此，在使用聚竣酸减水剂生产中低强度等级混凝土时，宜将聚竣酸减水剂的固含量控制在8%-10%（掺量1.8%时，减水率控制在20%以下），以方便混凝土生产控制。低固含量聚竣酸降低了减水剂用量及用水量的敏感性，在混凝土生产过程中，即使砂石含水率出现波动也可以有效控制混凝土工作性产生较大的波动。（2）选择合适的用水量，保证必要的浆体体积聚竣酸减水剂具有低掺量（折固掺量0.15%0.35%）,高减水率（高掺
4、量时，减水可达35%,甚至更高），这也是在高强度等级混凝土中聚较酸减水剂比传统的蔡系、脂肪族减水剂更具有优势的原因。中低强度等级混凝土的水胶比往往偏高，如C30的水胶比0.460.49,C20的水胶比0.570.60,如果过分通过高减水率降低用水量，往往会造成混凝土胶凝材料用量降低，混凝土拌合物浆体量的不足，难以维持混凝土拌合物良好的工作性，给混凝土施工带来困难。因此，在使用聚竣酸减水剂时，应选择合适的用水量来保证一定的浆体量，如C30用水量165175kgC20用水量175-185kgm3,C15用水量180190kg在使用聚竣酸减水剂配制中低强度等级混凝土时，应注意根据用水量选择与之相匹配

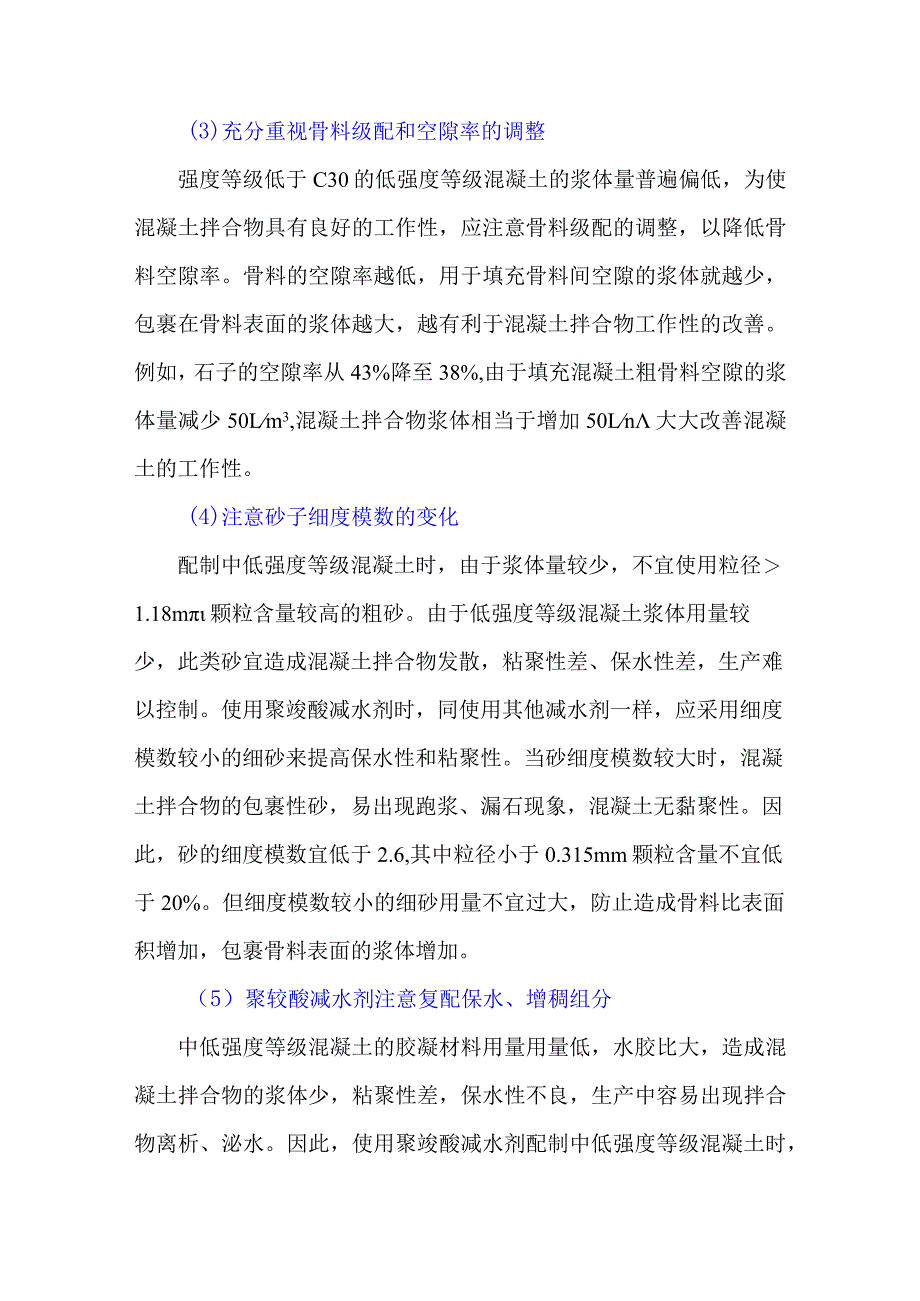

5、的掺量，使混凝土拌合物具有良好的和易性。同时，应注意适当调整砂率，保持低强度等级混凝土的保水性和流动性。(3)充分重视骨料级配和空隙率的调整强度等级低于C30的低强度等级混凝土的浆体量普遍偏低，为使混凝土拌合物具有良好的工作性，应注意骨料级配的调整，以降低骨料空隙率。骨料的空隙率越低，用于填充骨料间空隙的浆体就越少，包裹在骨料表面的浆体越大，越有利于混凝土拌合物工作性的改善。例如，石子的空隙率从43%降至38%,由于填充混凝土粗骨料空隙的浆体量减少50Lm3,混凝土拌合物浆体相当于增加50Ln大大改善混凝土的工作性。(4)注意砂子细度模数的变化配制中低强度等级混凝土时，由于浆体量较少，不宜使用
6、粒径1.18m颗粒含量较高的粗砂。由于低强度等级混凝土浆体用量较少，此类砂宜造成混凝土拌合物发散，粘聚性差、保水性差，生产难以控制。使用聚竣酸减水剂时，同使用其他减水剂一样，应采用细度模数较小的细砂来提高保水性和粘聚性。当砂细度模数较大时，混凝土拌合物的包裹性砂，易出现跑浆、漏石现象，混凝土无黏聚性。因此，砂的细度模数宜低于2.6,其中粒径小于0.315mm颗粒含量不宜低于20%。但细度模数较小的细砂用量不宜过大，防止造成骨料比表面积增加，包裹骨料表面的浆体增加。（5）聚较酸减水剂注意复配保水、增稠组分中低强度等级混凝土的胶凝材料用量用量低，水胶比大，造成混凝土拌合物的浆体少，粘聚性差，保水性
7、不良，生产中容易出现拌合物离析、泌水。因此，使用聚竣酸减水剂配制中低强度等级混凝土时，应复配适量的保水增稠组分和引气剂，以提高拌合物的保水性、粘聚性，同时增加保坍剂增加混凝土拌合物的流动性。保水增稠组分可以用海藻酸钠、卡拉胶、琼脂、糊精、羟甲基纤维素钠等亲水物质，引气剂可选松香衍生物、磺酸盐、皂类、酚醛或醇酸中的一种或几种，其用量可占水泥用量的O.005%-0.05%,混凝土含气量控制在4%左右。以低引气聚竣酸减水剂母液为主（用量15%20%）,辅以彼此间相容性良好的缓凝齐I（用量0.5%3%）、稳泡剂（用量0.01%0.03%）、引气剂（用量0.03%0.10%）、增稠剂（用量0.02%0.08%）等组分，可配制适合中低强度等级混凝土的聚竣酸减水剂。
