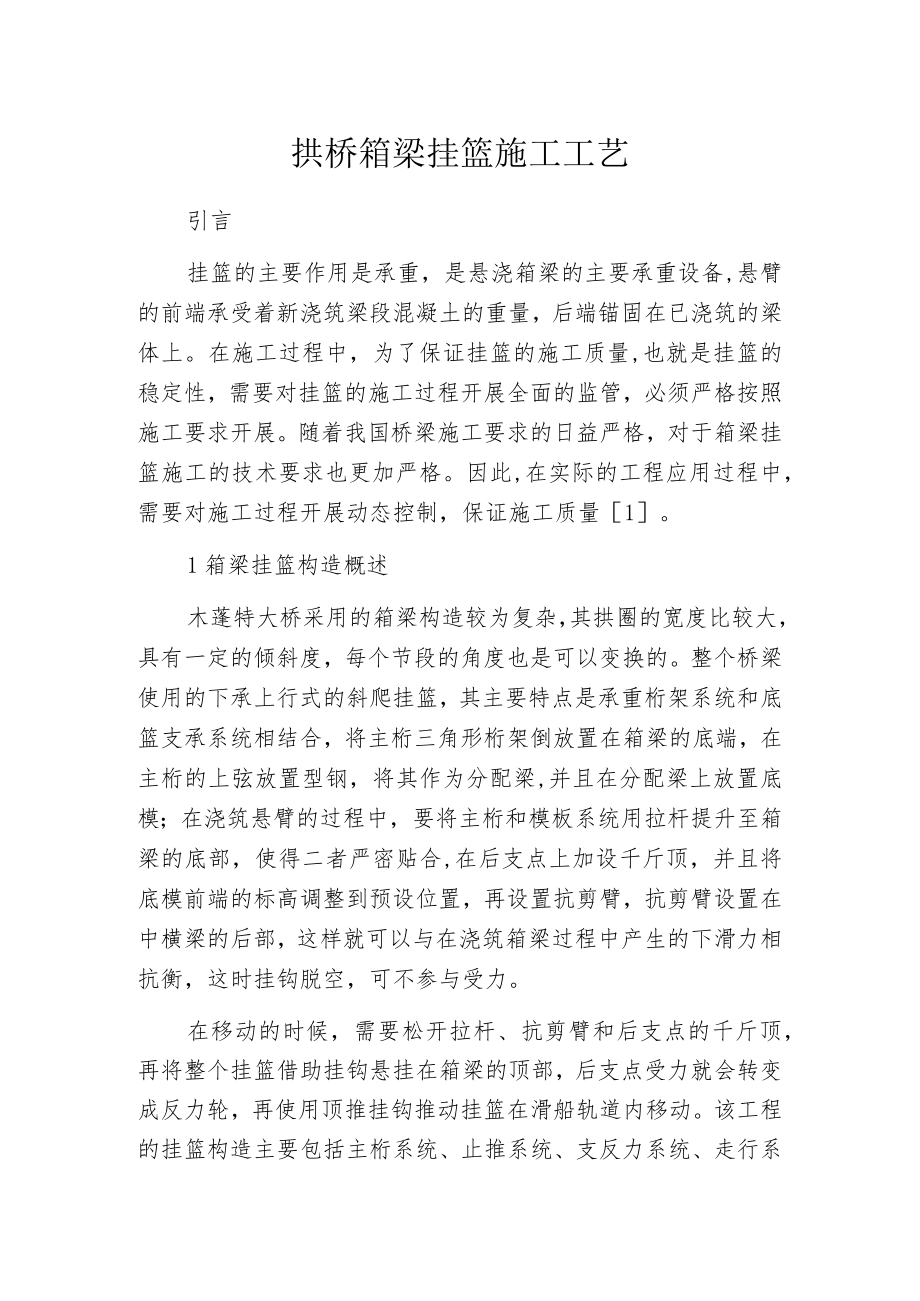

1、拱桥箱梁挂篮施工工艺引言挂篮的主要作用是承重，是悬浇箱梁的主要承重设备,悬臂的前端承受着新浇筑梁段混凝土的重量，后端锚固在已浇筑的梁体上。在施工过程中，为了保证挂篮的施工质量,也就是挂篮的稳定性，需要对挂篮的施工过程开展全面的监管，必须严格按照施工要求开展。随着我国桥梁施工要求的日益严格，对于箱梁挂篮施工的技术要求也更加严格。因此,在实际的工程应用过程中，需要对施工过程开展动态控制，保证施工质量1。1箱梁挂篮构造概述木蓬特大桥采用的箱梁构造较为复杂，其拱圈的宽度比较大，具有一定的倾斜度，每个节段的角度也是可以变换的。整个桥梁使用的下承上行式的斜爬挂篮，其主要特点是承重桁架系统和底篮支承系统相结
2、合，将主桁三角形桁架倒放置在箱梁的底端，在主桁的上弦放置型钢，将其作为分配梁,并且在分配梁上放置底模；在浇筑悬臂的过程中，要将主桁和模板系统用拉杆提升至箱梁的底部，使得二者严密贴合,在后支点上加设千斤顶，并且将底模前端的标高调整到预设位置，再设置抗剪臂，抗剪臂设置在中横梁的后部，这样就可以与在浇筑箱梁过程中产生的下滑力相抗衡，这时挂钩脱空，可不参与受力。在移动的时候，需要松开拉杆、抗剪臂和后支点的千斤顶，再将整个挂篮借助挂钩悬挂在箱梁的顶部，后支点受力就会转变成反力轮，再使用顶推挂钩推动挂篮在滑船轨道内移动。该工程的挂篮构造主要包括主桁系统、止推系统、支反力系统、走行系统、模板系统、工作平台、

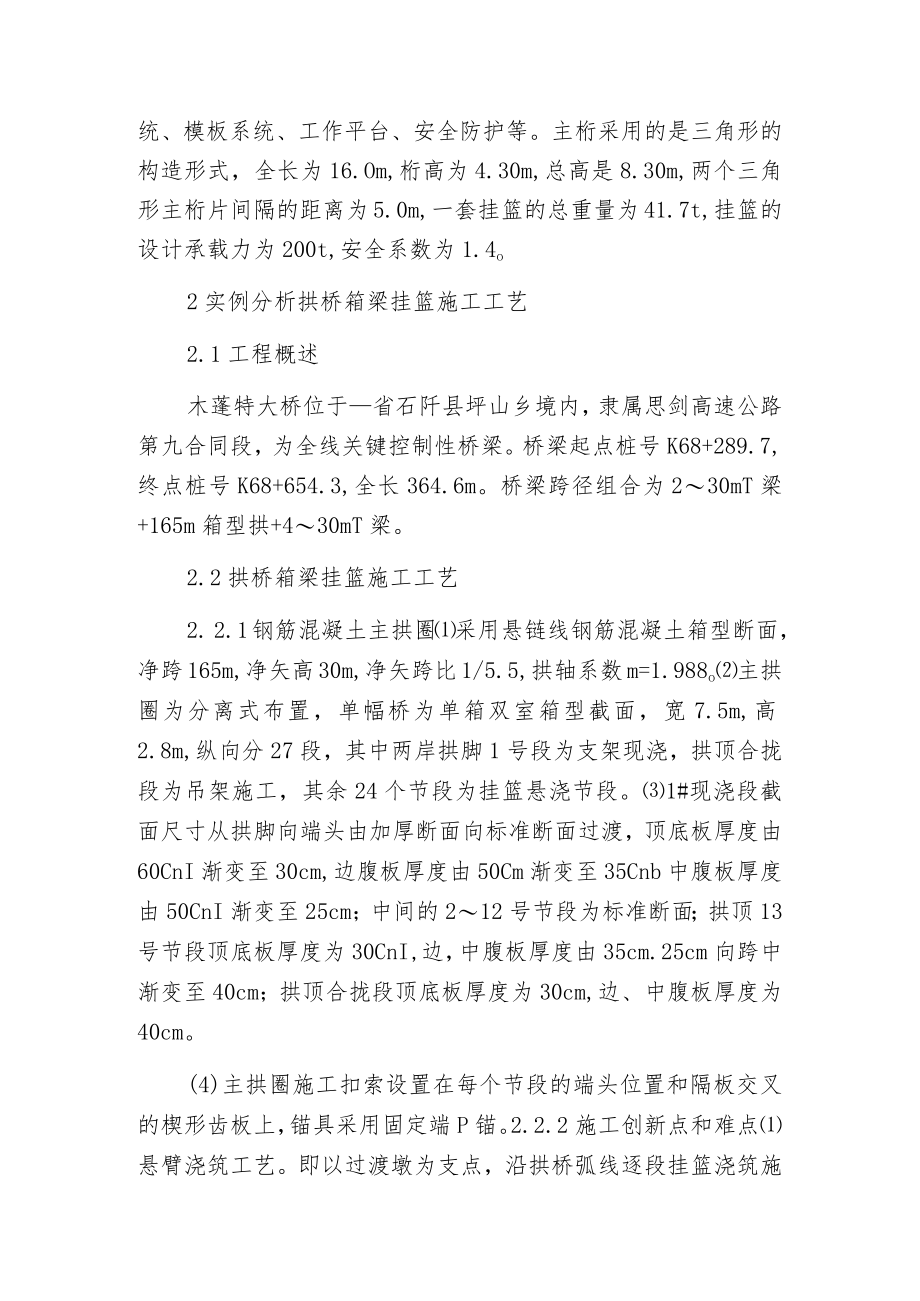

3、安全防护等。主桁采用的是三角形的构造形式，全长为16.Om,桁高为4.30m,总高是8.30m,两个三角形主桁片间隔的距离为5.0m,一套挂篮的总重量为41.7t,挂篮的设计承载力为200t,安全系数为1.4o2实例分析拱桥箱梁挂篮施工工艺2.1工程概述木蓬特大桥位于省石阡县坪山乡境内，隶属思剑高速公路第九合同段，为全线关键控制性桥梁。桥梁起点桩号K68+289.7,终点桩号K68+654.3,全长364.6m。桥梁跨径组合为230mT梁+165m箱型拱+430mT梁。2.2拱桥箱梁挂篮施工工艺2. 2.1钢筋混凝土主拱圈采用悬链线钢筋混凝土箱型断面，净跨165m,净矢高30m,净矢跨比1/5
4、.5,拱轴系数m=1.988o主拱圈为分离式布置，单幅桥为单箱双室箱型截面，宽7.5m,高2.8m,纵向分27段，其中两岸拱脚1号段为支架现浇，拱顶合拢段为吊架施工，其余24个节段为挂篮悬浇节段。1#现浇段截面尺寸从拱脚向端头由加厚断面向标准断面过渡，顶底板厚度由60CnI渐变至30cm,边腹板厚度由50Cm渐变至35Cnb中腹板厚度由50CnI渐变至25cm；中间的212号节段为标准断面；拱顶13号节段顶底板厚度为30CnI,边，中腹板厚度由35cm.25cm向跨中渐变至40cm；拱顶合拢段顶底板厚度为30cm,边、中腹板厚度为40cm。(4)主拱圈施工扣索设置在每个节段的端头位置和隔板交叉
5、的楔形齿板上，锚具采用固定端P锚。2.2.2施工创新点和难点悬臂浇筑工艺。即以过渡墩为支点，沿拱桥弧线逐段挂篮浇筑施工，利用塔架对称张拉，辅以临时/永久性后锚，直至合拢。该工艺为省内首例，施工完成后，作为沟壑纵横的喀斯特地形大省，传统拱桥施工工艺的跨径瓶颈将不复存在，悬臂浇筑工艺作为山间沟谷跨越新形式，对拱桥工艺发展、推广钢筋混凝土拱桥大跨径飞跃起到指导作用。分级扇形扣挂系统。最大的优点是应力分级扩散，防止应力集中。木蓬特大桥扣挂系统分两大级，第一级1#5#段扣在交界墩顶，第二级6#13#段分层扣在临时塔架上。扣锚索一次张拉工艺。木蓬特大桥扣锚索采用一次张拉工艺,为国内首创，要求计算模拟准确、
6、张拉控制准确。该工艺的最大优点是简化张拉工序，节约施工成本。3挂篮施工注意事项3. 1挂篮加载在挂篮部分正式施工之前，需要开展挂篮的预拼，检测出挂篮加工件的构造尺寸是否满足设计要求。在预拼工作完成之后，需要对挂篮主要的承重系统开展质量检测，是通过静力加载试验检测承重系统的作业情况。在试验时，分别按照该工程挂篮主承重设计荷载的0.6、1.0、1.2倍开展，主要观测的是各个部杆件的应力变化。应力变化是通过静态电阻应变仪开展观测的，其精度较高，可以将检测结果和理论值开展比较，为施工设置立模预抬高值提供依据2。4. 2挂篮拆掉拱圈合拢段施工完成后，利用锚定系统及主塔系统，安装缆索吊装系统，利用8台8t卷扬机作缆锁吊牵引，4台8t卷扬机作起重，主索两端固定在后锚锭混凝土承台上，通过两塔形成索道。挂篮利用缆索吊装系统，将操作平台及外侧防护等部分开展拆掉，减轻挂篮重量，然后整体放入山谷底，再利用吊车进入谷底逐渐解散、拆掉及转运，减少挂篮空中解体带来人员安全隐患，也更好保证挂篮杆件空中拆掉工程中损伤34。4结语综上所述，拱桥箱梁挂篮施工工艺比较复杂，需要对其施工环节开展严格控制。在拱桥中，挂篮是悬浇箱梁的重要承重设备，也是吊挂施工平台的施工设备。在施工过程中，需要注意挂篮的受力变化，其受力情况需要符合设计要求。
