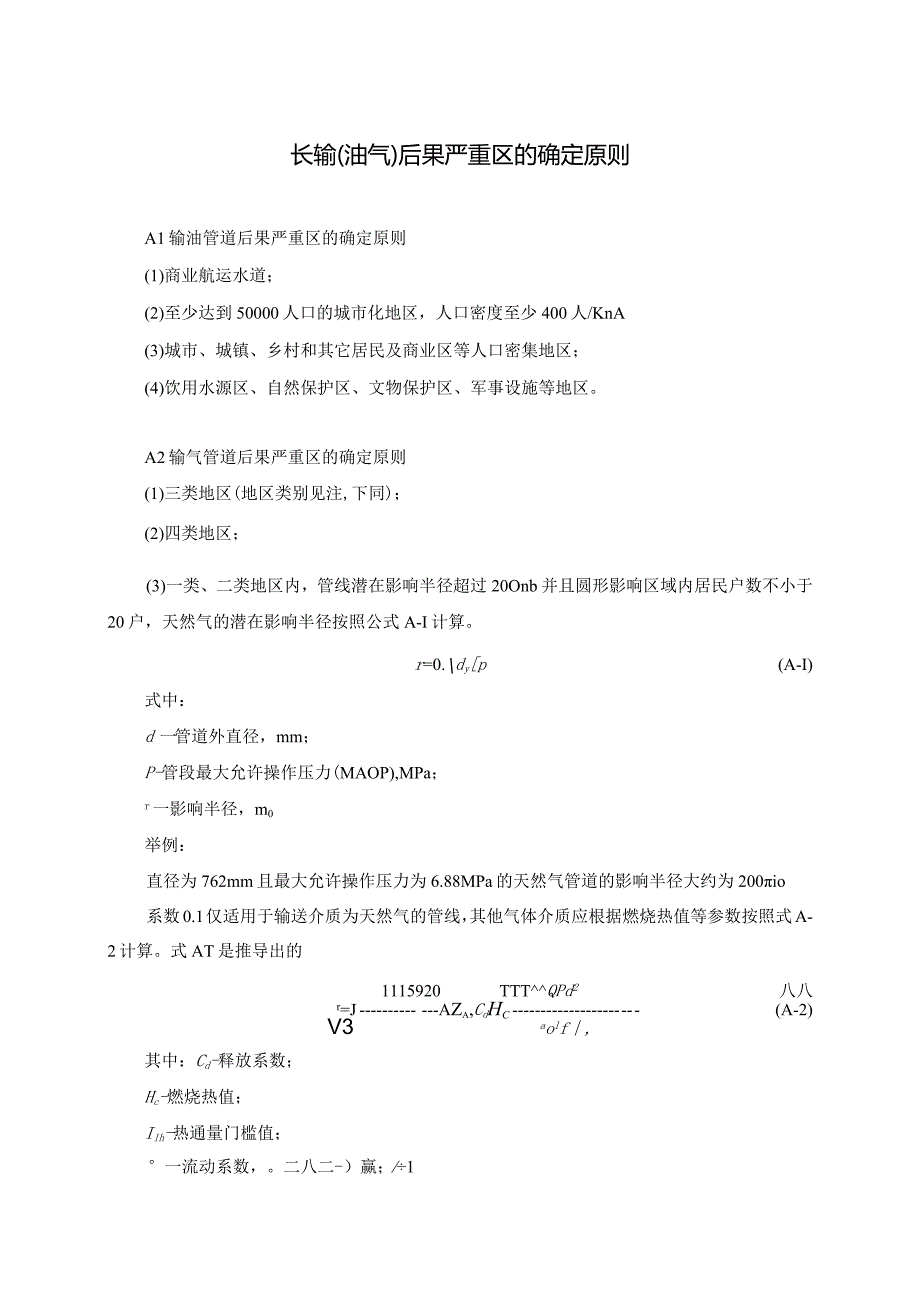

1、长输(油气)后果严重区的确定原则A1输油管道后果严重区的确定原则(1)商业航运水道；(2)至少达到50000人口的城市化地区，人口密度至少400人/KnA(3)城市、城镇、乡村和其它居民及商业区等人口密集地区；(4)饮用水源区、自然保护区、文物保护区、军事设施等地区。A2输气管道后果严重区的确定原则(1)三类地区(地区类别见注,下同)；(2)四类地区；(3)一类、二类地区内，管线潜在影响半径超过20Onb并且圆形影响区域内居民户数不小于20户，天然气的潜在影响半径按照公式A-I计算。r=0.dyp(A-I)式中：d一管道外直径，mm；P-管段最大允许操作压力(MAOP),MPa；r一影响半径，

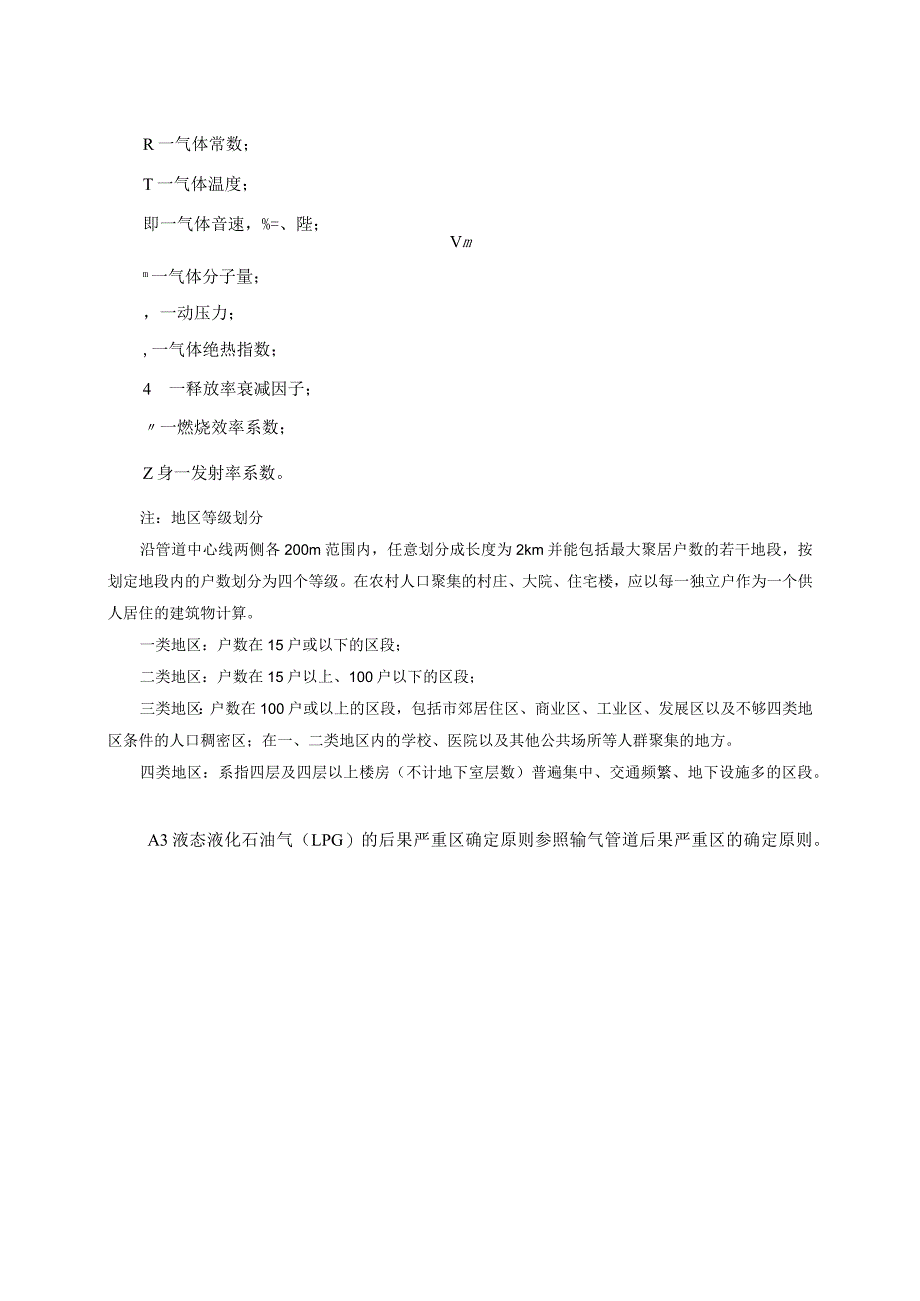

2、m0举例：直径为762mm且最大允许操作压力为6.88MPa的天然气管道的影响半径大约为200io系数0.1仅适用于输送介质为天然气的管线，其他气体介质应根据燃烧热值等参数按照式A-2计算。式AT是推导出的1115920TTTQPd2八八r=JAZa,CdHc(A-2)V3aolf,其中：Cd-释放系数；Hc-燃烧热值；Ilh-热通量门槛值；一流动系数，。二八二-）赢；1R一气体常数；T一气体温度；即一气体音速，%=、陛；Vmm一气体分子量；，一动压力；,一气体绝热指数；4 一释放率衰减因子；一燃烧效率系数；Z身一发射率系数。注：地区等级划分沿管道中心线两侧各200m范围内，任意划分成长度为2

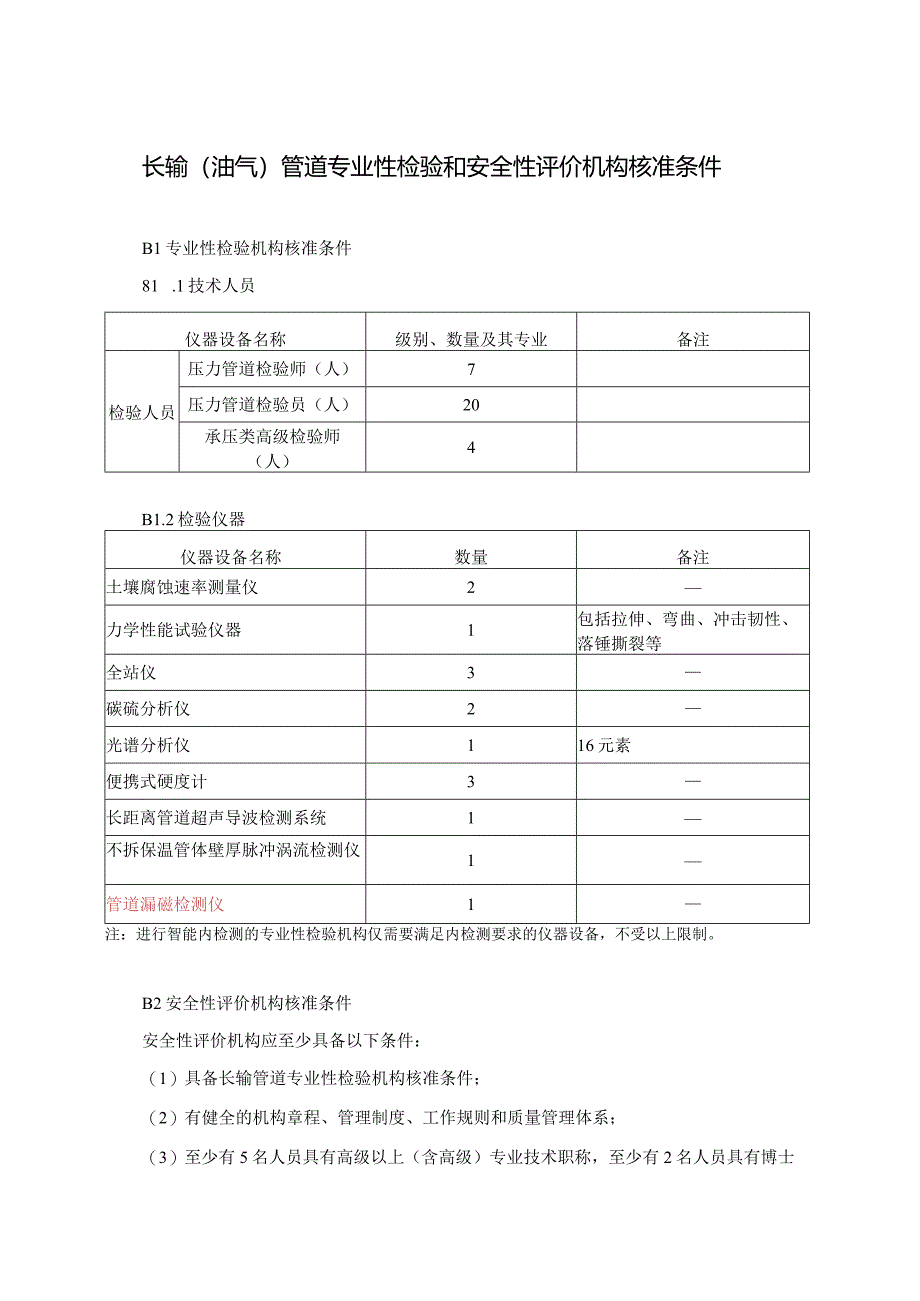

3、km并能包括最大聚居户数的若干地段，按划定地段内的户数划分为四个等级。在农村人口聚集的村庄、大院、住宅楼，应以每一独立户作为一个供人居住的建筑物计算。一类地区：户数在15户或以下的区段；二类地区：户数在15户以上、100户以下的区段；三类地区：户数在100户或以上的区段，包括市郊居住区、商业区、工业区、发展区以及不够四类地区条件的人口稠密区；在一、二类地区内的学校、医院以及其他公共场所等人群聚集的地方。四类地区：系指四层及四层以上楼房（不计地下室层数）普遍集中、交通频繁、地下设施多的区段。A3液态液化石油气（LPG）的后果严重区确定原则参照输气管道后果严重区的确定原则。长输（油气）管道专业性检
4、验和安全性评价机构核准条件B1专业性检验机构核准条件81 .1技术人员仪器设备名称级别、数量及其专业备注检验人员压力管道检验师（人）7压力管道检验员（人）20承压类高级检验师（人）4B1.2检验仪器仪器设备名称数量备注土壤腐蚀速率测量仪2力学性能试验仪器1包括拉伸、弯曲、冲击韧性、落锤撕裂等全站仪3碳硫分析仪2光谱分析仪116元素便携式硬度计3长距离管道超声导波检测系统1不拆保温管体壁厚脉冲涡流检测仪1管道漏磁检测仪1注：进行智能内检测的专业性检验机构仅需要满足内检测要求的仪器设备，不受以上限制。B2安全性评价机构核准条件安全性评价机构应至少具备以下条件：（1）具备长输管道专业性检验机构核准条
5、件；（2）有健全的机构章程、管理制度、工作规则和质量管理体系；（3）至少有5名人员具有高级以上（含高级）专业技术职称，至少有2名人员具有博士以上(含博士)学历且为力学相关专业，并且从事安全性评价工作3年以上；(4)具备从事安全性评价业务范围相适应的装备、正版力学计算与安全评价软件,拥有大型计算仿真中心(应力分析计算中心)。(5)具备硫化氢应力腐蚀开裂和氢致开裂敏感性分析的设备和能力；(6)至少具备一套大型管道全尺寸试验台；(7)至少具备一套和安全性评价相关得正版标准、安全技术规范。压力管道局部腐蚀和全面腐蚀的的确定方法在面积为X的腐蚀区域内至少选取15个厚度测试点，若测试数据的标准偏差与平均值
6、之比(即协方差)小于20%,定为全面腐蚀，否则定为局部腐蚀。协方差按照公式计算。(2)其中：%厚度测试点的算术平均值，min；N厚度测试点数量；，山每个测试点数值，n三;一均厚长度，L=QylDJmm，1三;1 _R=1.118()2-105,R1RSFa；-R1RSFa,a2 =50,RtRSFa；nXFCAminpDoPDOF4Mf=max(,+,z)OISE4SESEDmSEDl式中：FCA一下一检验周期腐蚀量的2倍，mm；rmin一最小要求壁厚，mm；tm,n最小测量壁厚，mm；。一管道内直径，mm；。,“一管道中径，mm；。,一管道外直径，mm；RSFa=0.9；p内压，MPa；s一
7、材料许用应力，MPa；E焊缝系数；厂一管道截面受力，N；加一管道截面受弯矩，MPa。长输（油气）管道一般性检查报告报告编号：使用单位单位地址安全管理人员联系电话设备代码邮政编码管道名称使用登记证号投用日期管道长度Km管道规格设计压力MPa设计温度工作介质操作压力MPa工作温度eC管道材质主要检查依据：检查发现的缺陷位置、程度、性质及其处理意见（必要时附图或附页）：检查结论口允许使用口监控使用口进行专业性检验允许运行参数工作压力：MPa工作温度：输送介质：其他：下次一般性检查日期：年月日机构核准证号：（如果自行检查，可取消本栏）（检验机构检验专用章）年月曰检查：日期：审批：日期：报告编号:序号检
8、查项目及其内容检查结果备注1资料审查安全管理资料使用登记证2安全管理规章制度、安全操作规则3作业人员上岗持证情况4技术档案资料年度检查和定期检验报告5设计、施工、竣工验收资料（必要时审查）7运行状况资料日常运行维护记录8隐患排查治理记录9改造、维修资料10事故记录11观查宏检位置走向管道埋深12管道走向13地面装置三桩一牌14锚固碳15围栏16防护带17地面泄漏情况18跨越管段19穿越管段20水工保护设施21其它22防腐保温层23电性能测试电绝缘装置24电连续性能25辅助阳极接地电阻26牺牲阳极接地电阻（具备条件时测）27三保护电位28牺牲阳极输出电流、开路电位（具备条件时测）29管内电流（保
9、护电位异常时测）30阴极保护运行状况保护率31运行率32排流效果33地质条件调查34安全保护装置记事栏：检查：日期：审核：日期：注：没有或者未进行的审查项目在检查结果栏打“一”；无问题或者合格的审查项目在检查结果栏打“J”；有问题或者不合格的审查项目在检查结果栏打“X”，并且在备注中说明。长输（油气）管道专业性检验报告使用单位:管道名称:使用登记证号：设备代码:检验日期:长输（油气）管道专业性检验报告目录报告编号：序号检验项目页码附页、附图1长输（油气）专业性检验结论2资料审查报告3管线敷设环境调查报告4防腐保温层状况非开挖检测报告5管道阴极保护有效性检测报告6开挖直接检验报告7穿越段管道检验
10、报告8管道应力校核报告9剩余强度评估与超标缺陷安全评定报告10管道剩余寿命预测报告11管道材料适用性评价报告12风险评估报告注：本表格适用于采用外腐蚀直接检测评价方法进行的专业性检验。报告编号:使用单位单位地址管理人员联系电话登记代码邮政编码管道名称登记证号投用日期管道长度Km管道规格设计压力MPa设计温度工作介质操作压力MPa工作温度管道材质主要检验依据：检验发现的缺陷位置、程度、性质及其处理意见（必要时附图或者附页）：检验：日期：机构核准证号：（检验机构检验专用章）年月曰审核：日期：审批：日期：第页共页长输（油气）管道安全性评价报告使用单位:管道名称:使用登记证号：设备代码:检验日期:（印
11、制检验机构名称）长输管道安全性评价报告目录报告编号:序号检验项目页码附页、附图1城镇燃气管道安全性评价结论2资料审查报告3管道应力校核报告4剩余强度评估5超标缺陷安全评定报告6管道剩余寿命预测报告7管道材料适用性评价报告8风险评估报告报告编号:使用单位单位地址管理人员联系电话登记代码邮政编码管道名称登记证号投用日期管道长度Km管道规格设计压力MPa设计温度工作介质操作压力MPa工作温度管道材质主要检验依据：安全性评价项目与结论及其处理意见（必要时附图或者附页）：评价结论口允许使用口不允许使用允许运行参数（报废依据）工作压力：MPa工作温度：输送介质：其他：下次专业性检验日期：年月日机构核准证号：（检验机构检验专用章）年月口检验：日期：审核：日期：审批：日期：
