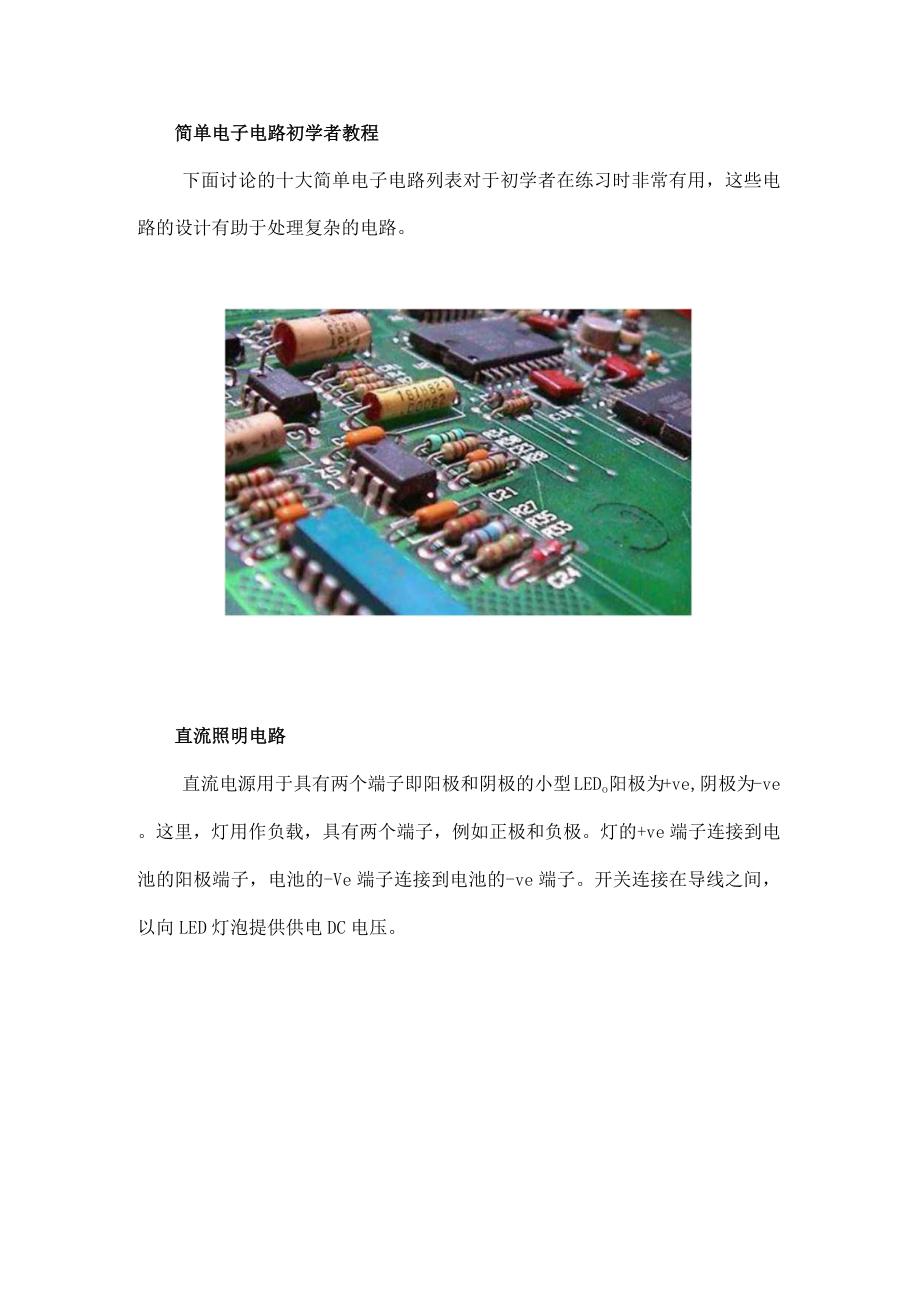

1、简单电子电路初学者教程下面讨论的十大简单电子电路列表对于初学者在练习时非常有用，这些电路的设计有助于处理复杂的电路。直流照明电路直流电源用于具有两个端子即阳极和阴极的小型LEDo阳极为+ve,阴极为-ve。这里，灯用作负载，具有两个端子，例如正极和负极。灯的+ve端子连接到电池的阳极端子，电池的-Ve端子连接到电池的-ve端子。开关连接在导线之间，以向LED灯泡提供供电DC电压。Offswitch雨警报以下雨水回路用于在下雨时发出警报。这种电路用于家庭，以保护他们洗过的衣服和其他易受雨淋的东西，当他们大部分时间呆在家里工作时。构建该电路所需的组件是探针。IOK和330K电阻,BC548和BC5

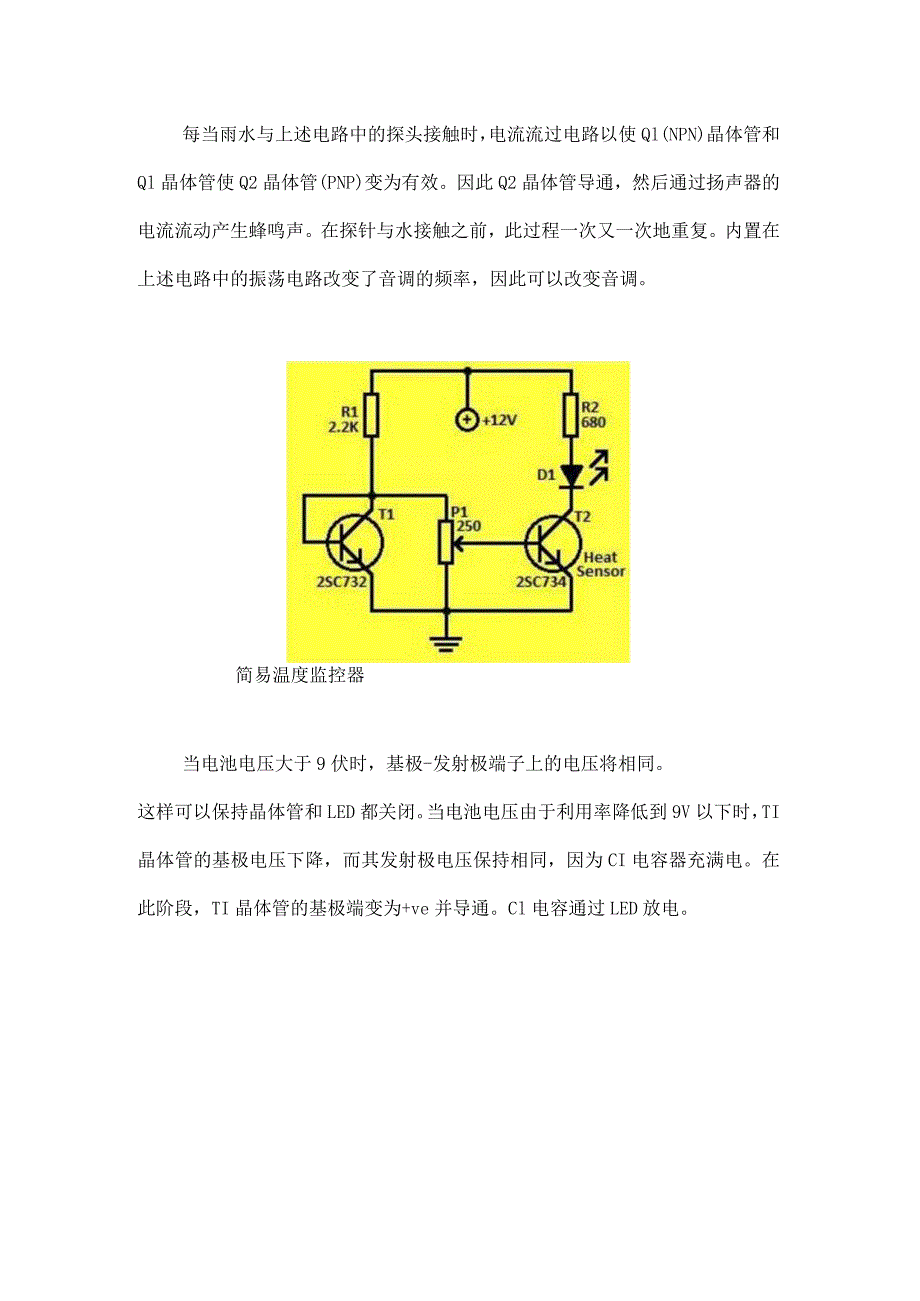

2、58晶体管，3V电池，0.0Imf电容和扬声器。Prob10KBC 548BC 558.01 mf南警报每当雨水与上述电路中的探头接触时，电流流过电路以使Ql(NPN)晶体管和Ql晶体管使Q2晶体管(PNP)变为有效。因此Q2晶体管导通，然后通过扬声器的电流流动产生蜂鸣声。在探针与水接触之前，此过程一次又一次地重复。内置在上述电路中的振荡电路改变了音调的频率，因此可以改变音调。简易温度监控器当电池电压大于9伏时，基极-发射极端子上的电压将相同。这样可以保持晶体管和LED都关闭。当电池电压由于利用率降低到9V以下时，TI晶体管的基极电压下降，而其发射极电压保持相同，因为CI电容器充满电。在此阶段
3、，TI晶体管的基极端变为+ve并导通。Cl电容通过LED放电。触摸传感器电路触摸传感器电路由三个部件构成，例如电阻器，晶体管和发光二极管。这里，电阻器和LED串联连接到晶体管的集电极端子的正电源。选择一个电阻将LED的电流设置为20mA左右。现在给出两个暴露端的连接，一个连接到+ve电源，另一个连接到晶体管的基极。现在用手指触摸这两根电线。用手指触摸这些电线，然后LED亮起！OTouchhereo触摸传感器电路万用表电路万用表是一种必不可少的简单基本电路，用于测量电压，电阻和电流。它还用于测量DC和AC参数。万用表包括一个与电阻串联的检流计。可以通过将万用表的探头放在电路上来测量电路两端的电压
4、。万用表主要用于电机绕组的连续性。1.ED闪光灯电路1.ED闪光灯的电路配置如下所示。以下电路采用最受欢迎的元件之一，如555定时器和集成电路。该电路将定期闪烁LEDON和OFFoV电路中从左到右，电容器和两个晶体管设置时间，并且可以打开或关闭LED0通过改变为电容器充电以激活定时器所需的时间IC555定时器用于确定LED保持开启和关闭的时间。它内部包含一个困难的电路，但由于它封装在集成电路中。两个电容器位于定时器的右侧，这些是定时器正常工作所必需的。最后一部分是LED和电阻。电阻器用于限制LED上的电流。所以，它不会损坏。隐形防盗报警器隐形防盗报警器的电路由光电晶体管和红外LED构成。当红外
5、线路径中没有障碍物时，警报不会产生蜂鸣声。当有人穿过红外线时，警报会发出蜂鸣声。如果光电晶体管和红外LED封装在黑色管中并完美连接，则电路范围为1米。隐形防盗报警器当红外光束落在L14F1光电晶体管上时，它会使BC557(PNP)不导通，在这种情况下蜂鸣器不会发出声音。当红外光束断开时，光电晶体管关闭，允许PNP晶体管执行并且蜂鸣器响起。将反射侧的光电晶体管和红外LED固定在正确的位置，使蜂鸣器保持静音。调整可变电阻以设置PNP晶体管的偏置。也可以使用其他种类的光电晶体管代替LI4F1,但L14F1更灵敏。1.ED电路发光二极管是一种可提供光线的小型元件。使用LED有很多优点，因为它非常便宜，
6、易于使用，我们可以通过其指示轻松了解电路是否正常工作。在正向偏置条件下，穿过结的空穴和电子来回移动。在这个过程中，他们将结合或以其他方式相互消除。经过一段时间，如果电子从n型硅移动到P型硅，那么该电子将与一个空穴结合而消失。它产生一个完整的原子并且更稳定，因此它将以光子的形式产生少旦白匕旦里Bb里o在反向偏压条件下，正电源将吸收结中存在的所有电子。并且所有的孔都将朝向负端子。因此，电荷载流子会耗尽结点，电流不会流过它。阳极是长针。这是连接到最正电压的引脚。阴极引脚应连接到最负电压。它们必须正确连接才能使LED工作。使用晶体管的简单光敏感节拍器任何产生常规，节奏音节（节拍，咔嗒声）的设备我们称之
7、为节拍器（每分钟可设定节拍）。这里的刻度表示固定的，规则的听觉脉冲。同步视觉运动如摆摆也包含在一些节拍器中。+3V使用晶体管的简单光敏感节拍器这是使用晶体管的简单光敏感节拍器电路。在该电路中使用两种晶体管，即晶体管编号2N3904和2N3906构成原始频率电路。来自扬声器的声音将增加并且由于声音中的频率而下降LDR用于该电路中.LDR意味着光依赖电阻器，我们也可以将其称为光电阻器或光电池。LDR是一种光控可变电阻器。如果入射光强度增加，则LDR的电阻将减小。这种现象称为光电导率。当暗灯闪光灯在暗室内到达LDR附近时它接收到光，然后LDR的电阻将下降。这将增强或影响原点，频率声音电路的频率。连续的木材不断地通过电路中的频率变化来抚摸音乐。请看上面的电路了解其他细节。
