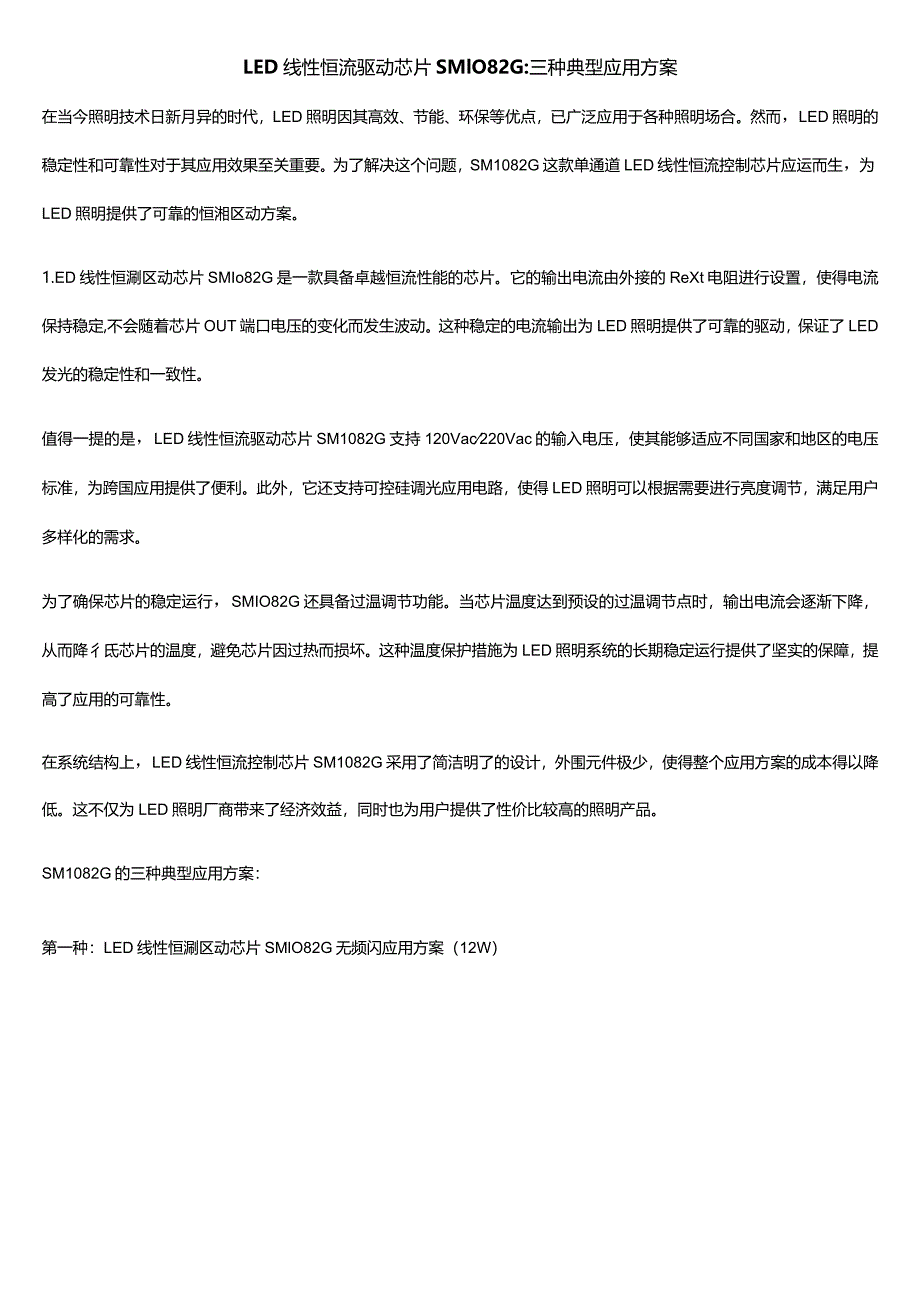

1、LED线性恒流驱动芯片SMlO82G:三种典型应用方案在当今照明技术日新月异的时代，LED照明因其高效、节能、环保等优点，已广泛应用于各种照明场合。然而，LED照明的稳定性和可靠性对于其应用效果至关重要。为了解决这个问题，SM1082G这款单通道LED线性恒流控制芯片应运而生，为LED照明提供了可靠的恒湘区动方案。1.ED线性恒涮区动芯片SMIo82G是一款具备卓越恒流性能的芯片。它的输出电流由外接的ReXt电阻进行设置，使得电流保持稳定,不会随着芯片OUT端口电压的变化而发生波动。这种稳定的电流输出为LED照明提供了可靠的驱动，保证了LED发光的稳定性和一致性。值得一提的是，LED线性恒流驱
2、动芯片SM1082G支持120Vac220Vac的输入电压，使其能够适应不同国家和地区的电压标准，为跨国应用提供了便利。此外，它还支持可控硅调光应用电路，使得LED照明可以根据需要进行亮度调节，满足用户多样化的需求。为了确保芯片的稳定运行，SMIO82G还具备过温调节功能。当芯片温度达到预设的过温调节点时，输出电流会逐渐下降，从而降彳氐芯片的温度，避免芯片因过热而损坏。这种温度保护措施为LED照明系统的长期稳定运行提供了坚实的保障，提高了应用的可靠性。在系统结构上，LED线性恒流控制芯片SM1082G采用了简洁明了的设计，外围元件极少，使得整个应用方案的成本得以降低。这不仅为LED照明厂商带来

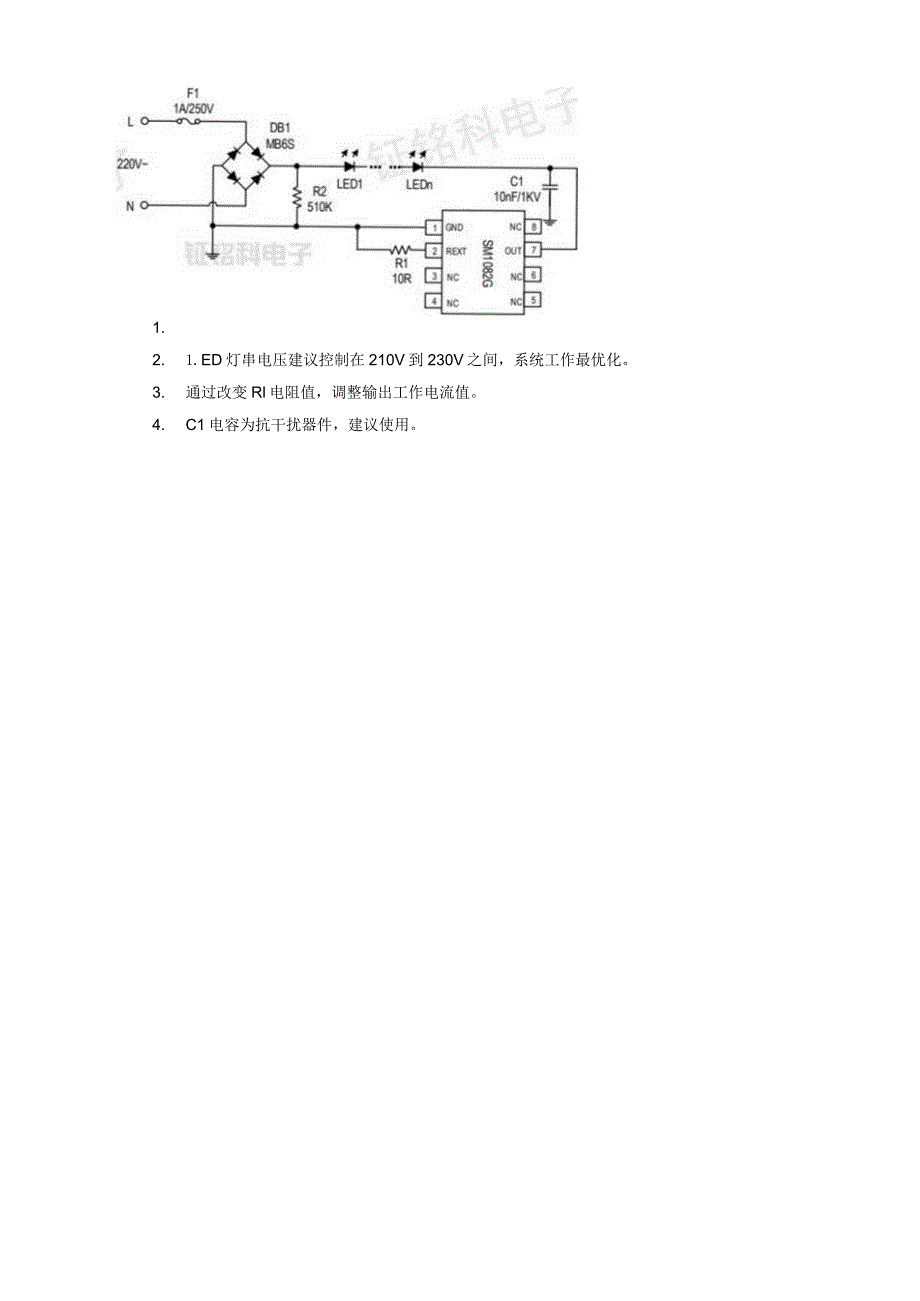

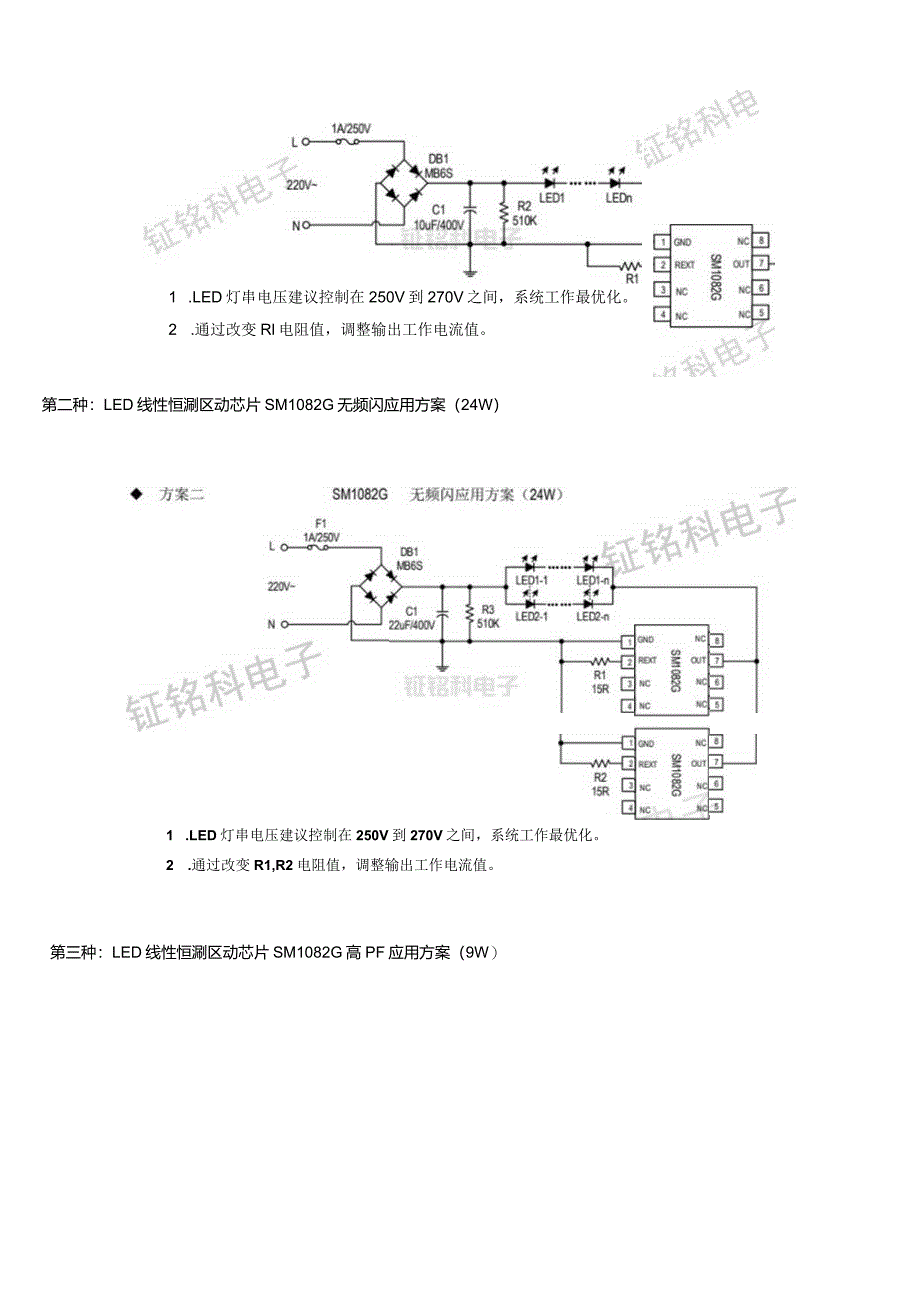

3、了经济效益，同时也为用户提供了性价比较高的照明产品。SM1082G的三种典型应用方案：第一种：LED线性恒涮区动芯片SMlO82G无频闪应用方案（12W）1 .LED灯串电压建议控制在250V到270V之间，系统工作最优化。2 .通过改变Rl电阻值，调整输出工作电流值。第二种：LED线性恒涮区动芯片SM1082G无频闪应用方案（24W）1 .LED灯串电压建议控制在250V到270V之间，系统工作最优化。2 .通过改变R1,R2电阻值，调整输出工作电流值。第三种：LED线性恒涮区动芯片SM1082G高PF应用方案（9W）1.2. 1.ED灯串电压建议控制在210V到230V之间，系统工作最优化。3. 通过改变Rl电阻值，调整输出工作电流值。4. C1电容为抗干扰器件，建议使用。
