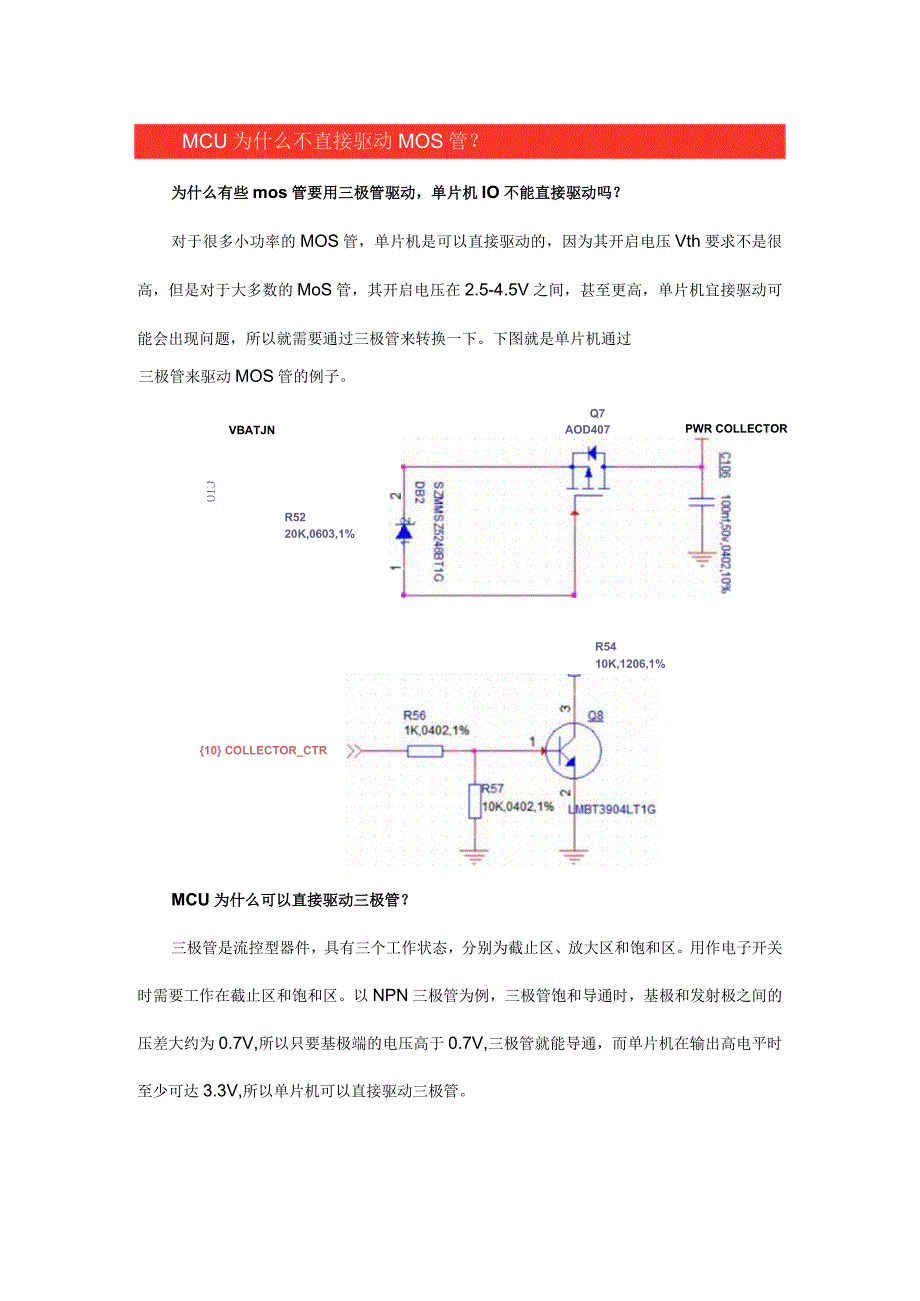

MCU为什么不直接驱动MOS管？为什么有些mos管要用三极管驱动，单片机IO不能直接驱动吗？对于很多小功率的MOS管，单片机是可以直接驱动的，因为其开启电压Vth要求不是很高，但是对于大多数的MoS管，其开启电压在2.5-4.5V之间，甚至更高，单片机宜接驱动可能会出现问题，所以就需要通过三极管来转换一下。下图就是单片机通过三极管来驱动MOS管的例子。VBATJNPWR COLLECTORCIO7R52 20K,0603,1%Q7 AOD40710 COLLECTOR_CTRR54 10K,1206,1%MCU为什么可以直接驱动三极管？三极管是流控型器件，具有三个工作状态，分别为截止区、放大区和饱和区。用作电子开关时需要工作在截止区和饱和区。以NPN三极管为例，三极管饱和导通时，基极和发射极之间的压差大约为0.7V,所以只要基极端的电压高于0.7V,三极管就能导通，而单片机在输出高电平时至少可达3.3V,所以单片机可以直接驱动三极管。
