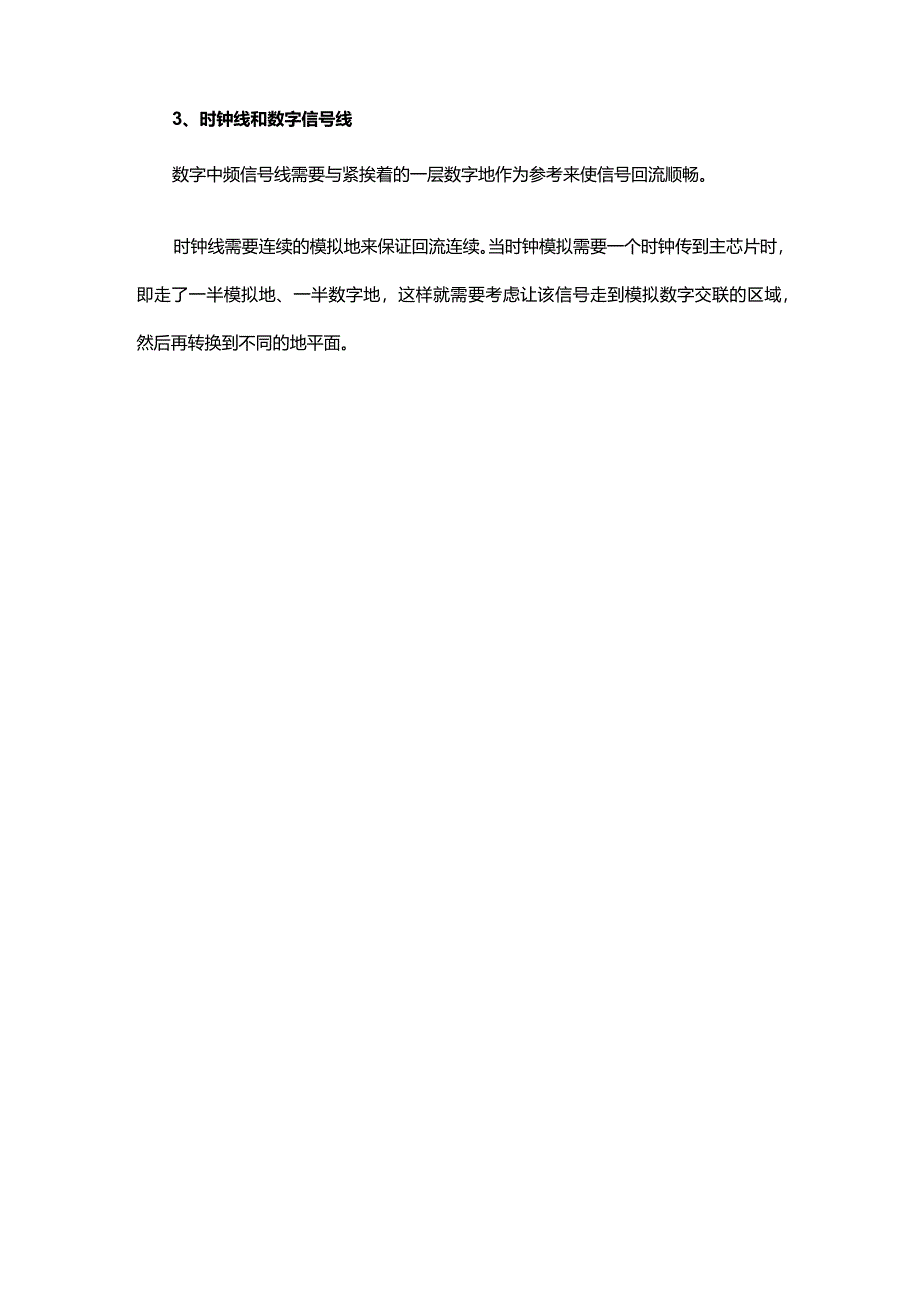

PCB布局布线中地的设计.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《PCB布局布线中地的设计.docx》由会员分享,可在线阅读,更多相关《PCB布局布线中地的设计.docx(2页珍藏版)》请在第壹文秘上搜索。

1、总则地的设计,需要清除每一对电源、地,信号、地的回路,让这些回路按你设计的流向来,这样才能尽可能达到单板、系统的电磁兼容特性。2、无线信号接收机系统为例分为外围接口及二次电源、射频部分、射频电源、ADCxADC模拟电源、ADC数字电源、时钟及时钟电源、主芯片及外围电源、主芯片及外围共9个模块组成,分为三种区域,分别是模拟地部分、数字地部分和模拟数字交联部分。模拟地部分只走模拟信号,数字地部分只走数字信号,只在ADC芯片下面、接口芯片下面、总电源输出端电容负极进行两个地的互联,要多打过孔。3、时钟线和数字信号线数字中频信号线需要与紧挨着的一层数字地作为参考来使信号回流顺畅。时钟线需要连续的模拟地来保证回流连续。当时钟模拟需要一个时钟传到主芯片时,即走了一半模拟地、一半数字地,这样就需要考虑让该信号走到模拟数字交联的区域,然后再转换到不同的地平面。
